ТЛП-10-1 М2

Трансформатор тока

500 - 3000 А до 5 обмоток вес от 30 до 40 кг габарит 290x280x224

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

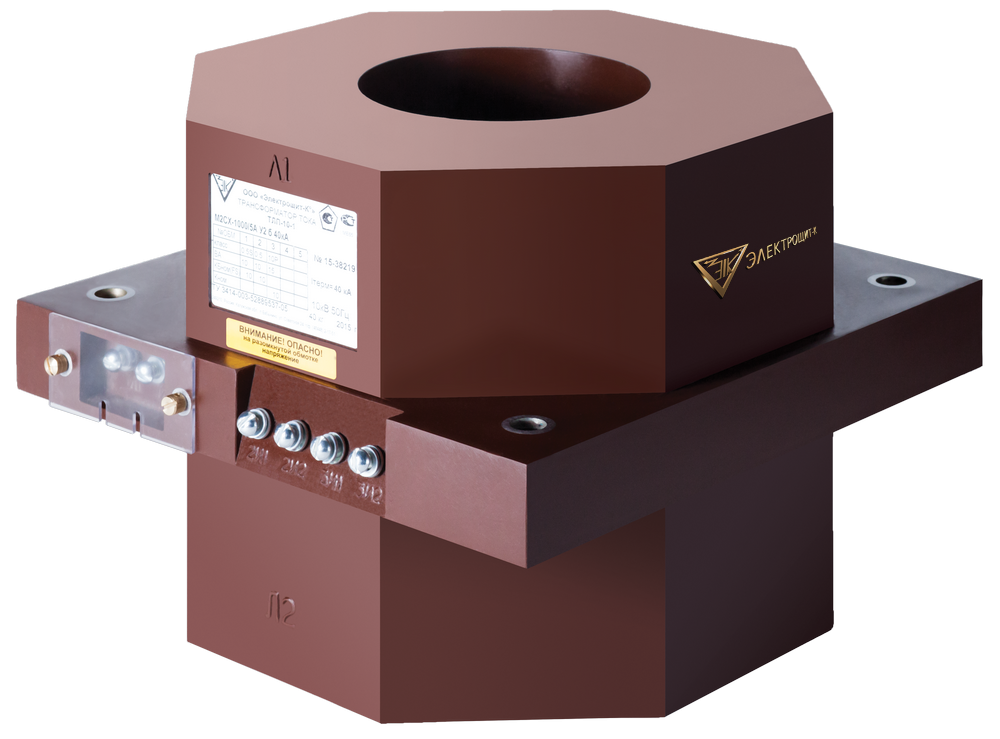

Трансформатор тока ТЛП-10-1 М2

Трансформатор тока ТЛП-10-1 М2 предназначен для применения в цепях измерения и релейной защиты в распределительных устройствах среднего напряжения до 10 кВ. Используется в системах учета электроэнергии, автоматизации и защиты на промышленных и энергетических объектах.

Модель отличается универсальной конструкцией и расширенными функциональными возможностями вторичных цепей, что позволяет применять её в сложных схемах измерения и защиты.

Основные характеристики

номинальный первичный ток: до 3000 А
количество вторичных обмоток: до 5-ти
исполнение: без первичной обмотки
наличие крышки для пломбирования измерительных обмоток
возможность переключения по вторичной обмотке
гибкие выводы вторичных обмоток
применение в сетях напряжением до 10 кВ

Конструктивные особенности

Трансформатор тока ТЛП-10-1 М2 выполнен в прочном изоляционном корпусе, обеспечивающем высокую надежность и стабильность работы.

Конструкция включает:

отсутствие встроенной первичной обмотки (подключение через шину или проводник)
гибкие выводы вторичных цепей для удобного монтажа
до 5 вторичных обмоток для измерительных и защитных цепей
встроенную систему переключения вторичных обмоток
защитную крышку с возможностью пломбирования
высокую электрическую прочность и долговечность

Преимущества

широкие возможности применения в сложных схемах учета и защиты
до 5 независимых вторичных цепей
удобство монтажа благодаря гибким выводам
защита от несанкционированного доступа к измерительным цепям
высокая точность и стабильность параметров

Область применения

Трансформатор тока ТЛП-10-1 М2 применяется в:

распределительных устройствах 6–10 кВ
системах коммерческого и технического учета электроэнергии
цепях релейной защиты и автоматики
промышленных и энергетических объектах

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000; 2100; 2200; 2250; 2300; 2500; 2550; 2600; 2650; 2700; 2750; 2800; 2900; 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	до 5
Номинальные вторичные нагрузки cosϕ=0,8	Номинальные вторичные нагрузки cosϕ=0,8
обмотки для измерения, В*А	от 1 до 50
обмотки для защиты, В*А	от 1 до 50
Номинальный класс точности, согласно ГОСТ 7746	Номинальный класс точности, согласно ГОСТ 7746
обмотки для измерений	0,2S; 0,2; 0,5S; 0,5; 1; 3
обмотки для защиты	5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для защиты	от 2 до 30
Номинальный коэффициент безопасности приборов КБном обмотки для измерений	от 3 до 30
Ток односекундной термической стойкости, кА, при номинальном первичном токе	Ток односекундной термической стойкости, кА, при номинальном первичном токе
500-3000 А	40-100
Ток электродинамической стойкости, кА, при номинальном первичном токе	Ток электродинамической стойкости, кА, при номинальном первичном токе
500-3000 А	100-250
Масса, кг не более	от 30 до 40

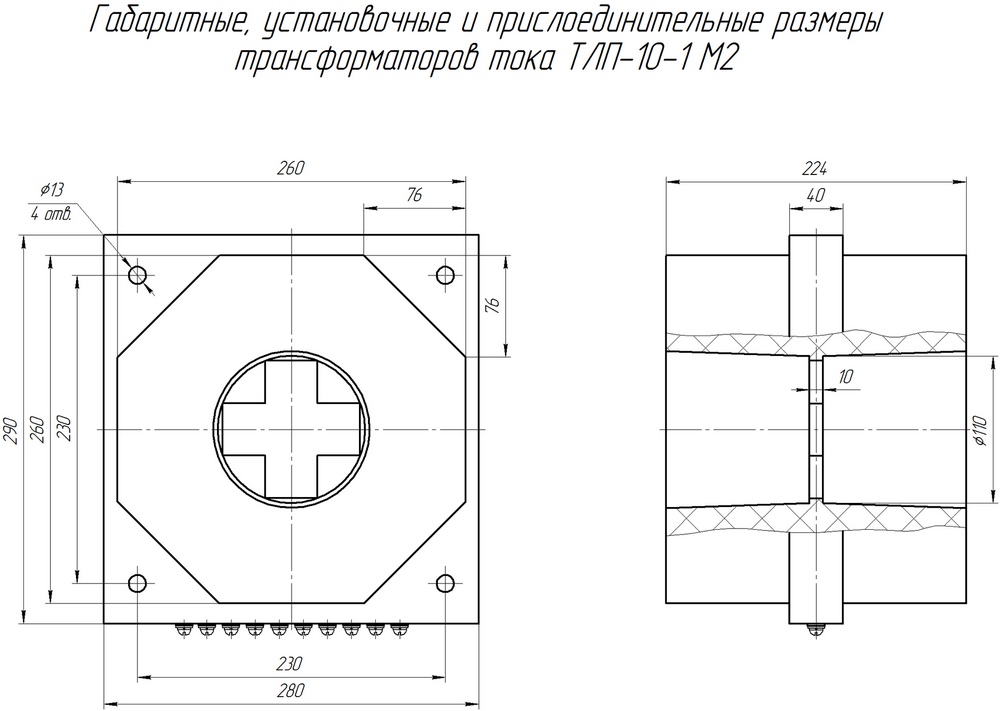

Габаритные размеры, (ДхШхВ)	290x280x224
