ТЛП-10-1 М3

Трансформатор тока

500 - 5000 А до 5 обмоток вес от 30 до 40 кг габарит 330x320x210

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"
Внесены в реестр МинПромТорга

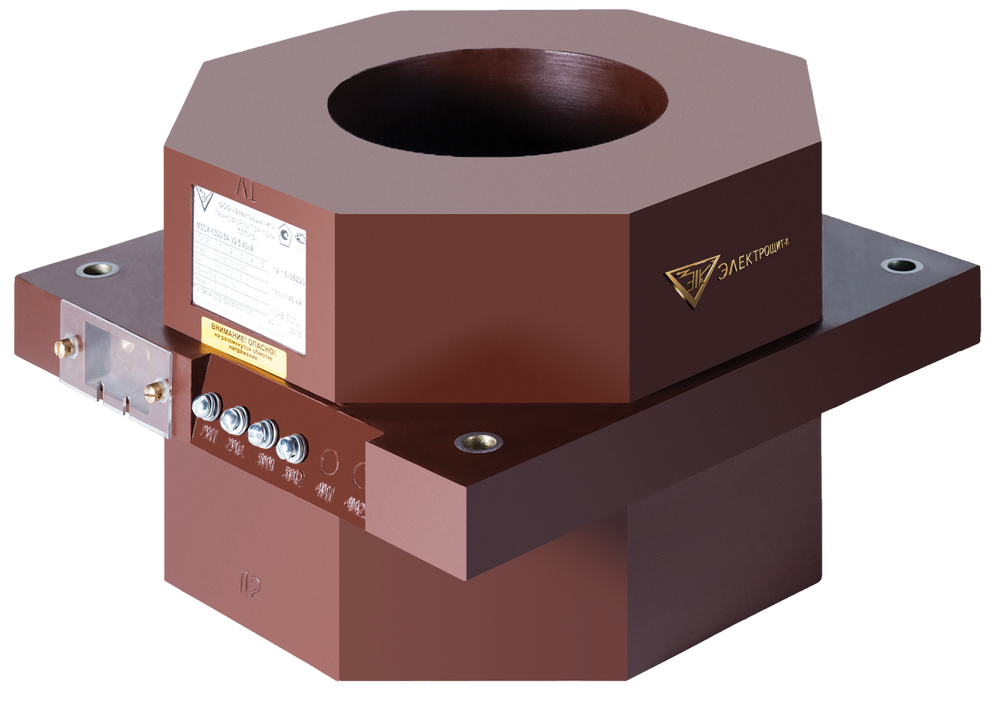

Трансформатор тока ТЛП-10-1 М3

Трансформатор тока ТЛП-10-1 М3 предназначен для применения в цепях измерения и релейной защиты в распределительных устройствах среднего напряжения до 10 кВ. Используется в системах учета электроэнергии, автоматизации и защиты на промышленных и энергетических объектах с высокими токовыми нагрузками.

Модель рассчитана на работу с большими первичными токами и обеспечивает высокую точность измерений и надежность в сложных эксплуатационных условиях.

Основные характеристики

номинальный первичный ток: до 5000 А
количество вторичных обмоток: до 5-ти
исполнение: без первичной обмотки
наличие крышки для пломбирования измерительных обмоток
возможность переключения по вторичной обмотке
гибкие выводы вторичных обмоток
применение в сетях напряжением до 10 кВ

Конструктивные особенности

Трансформатор тока ТЛП-10-1 М3 выполнен в прочном изоляционном корпусе, обеспечивающем высокую механическую и электрическую прочность.

Конструкция включает:

отсутствие встроенной первичной обмотки (подключение через шину или проводник)
гибкие выводы вторичных обмоток для удобного монтажа
до 5 вторичных обмоток для измерительных и защитных цепей
встроенная система переключения вторичных обмоток
защитная крышка с возможностью пломбирования
повышенная стойкость к высоким токовым нагрузкам

Преимущества

работа с высокими токами до 5000 А
универсальное применение в сложных схемах учета и защиты
возможность подключения до 5 независимых вторичных цепей
удобство монтажа благодаря гибким выводам
защита измерительных цепей от несанкционированного доступа
высокая надежность и долговечность

Область применения

Трансформатор тока ТЛП-10-1 М3 применяется в:

распределительных устройствах 6–10 кВ
системах коммерческого и технического учета электроэнергии
мощных промышленных энергоустановках
цепях релейной защиты и автоматики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Число вторичных обмоток	до 5
Номинальные вторичные нагрузки cosϕ=0,8	Номинальные вторичные нагрузки cosϕ=0,8
обмотки для измерения, В*А	от 1 до 50
обмотки для защиты, В*А	от 1 до 50
Номинальный класс точности, согласно ГОСТ 7746	Номинальный класс точности, согласно ГОСТ 7746
обмотки для измерений	0,2S; 0,2; 0,5S; 0,5; 1; 3
обмотки для защиты	5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для защиты	от 2 до 30
Номинальный коэффициент безопасности приборов КБном обмотки для измерений	от 3 до 30
Ток односекундной термической стойкости, кА, при номинальном первичном токе	Ток односекундной термической стойкости, кА, при номинальном первичном токе
500-5000 А	40-100
Ток электродинамической стойкости, кА, при номинальном первичном токе	Ток электродинамической стойкости, кА, при номинальном первичном токе
500-5000 А	100-250
Масса, кг не более	от 30 до 40

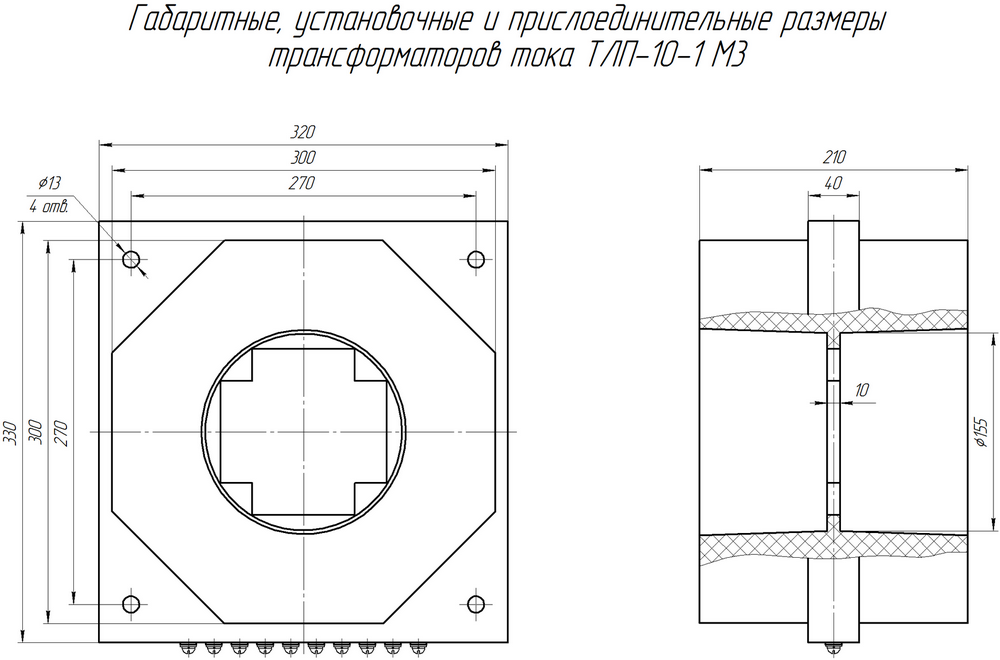

Габаритные размеры, (ДхШхВ)	330x320x210
