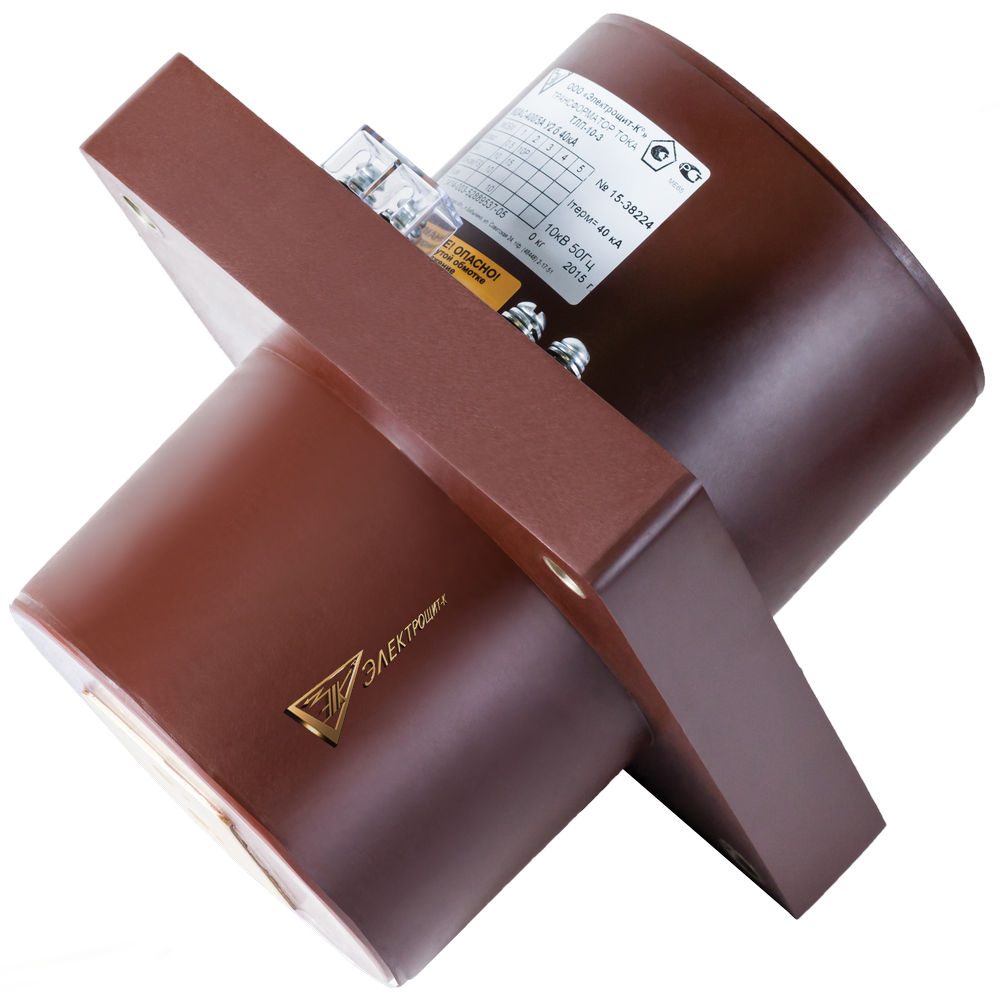

Сертификация ГОСТ и ТР ТСТрансформатор тока ТЛП-10-3 М2А предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и является комплектующим изделием.
Трансформатор тока обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.
Климатическое исполнение У, УХЛ или Т, категория размещения 2 или 3 по ГОСТ 15150-69.
C — наличие крышки для защиты и пломбирования
D — гибкие выводы вторичных обмоток
E — переключение по вторичной обмотке
ТЛП-10-3 М2А применяется для:
— измерения и учета электроэнергии
— релейной защиты и автоматики
— сигнализации и управления
— работы в КРУ и КСО установках до 10 кВ
При протекании переменного тока через первичную цепь трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническую развязку между силовой и измерительной цепями.
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | от 300 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | до 2 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙А** | от 2,5 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном | от 3 до 30 |
| Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c | 0,04 |
| Масса, кг, не более | до 20 |

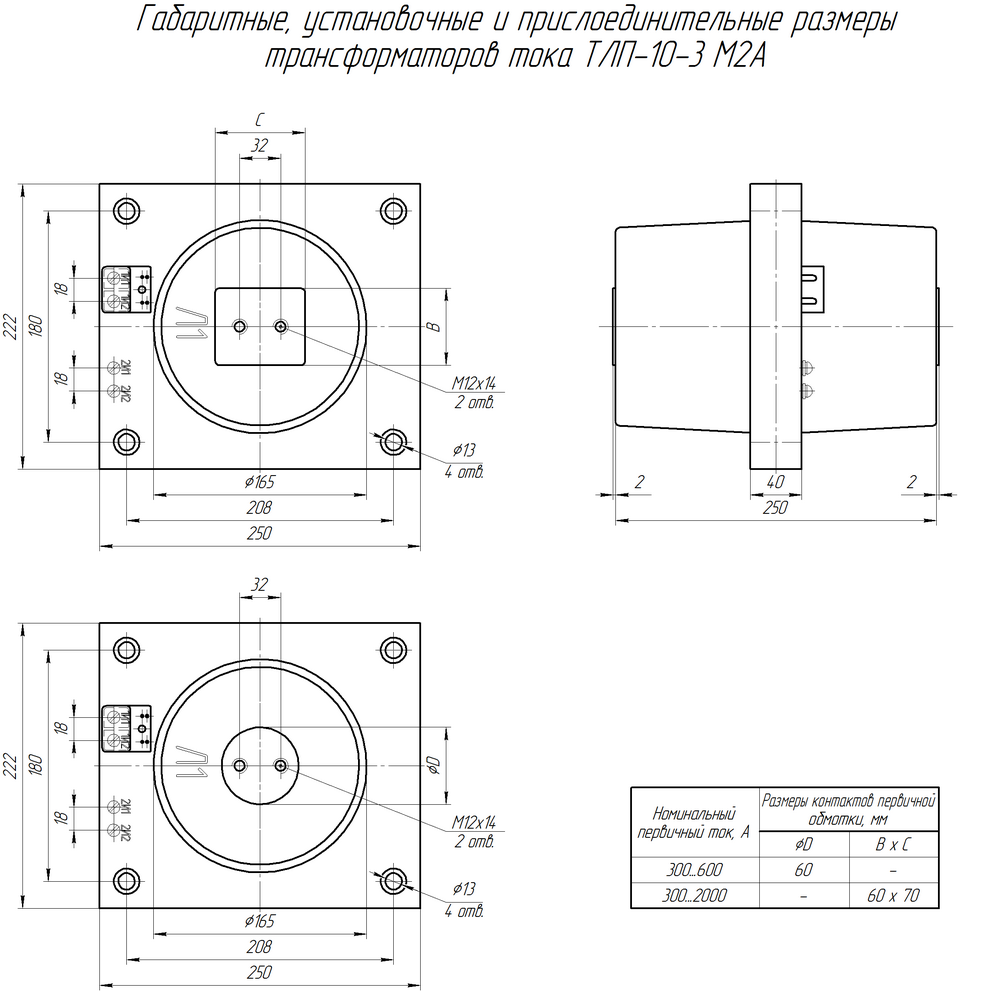

| Габаритные размеры, (ДхШхВ) | 250х222х254 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 30 |
