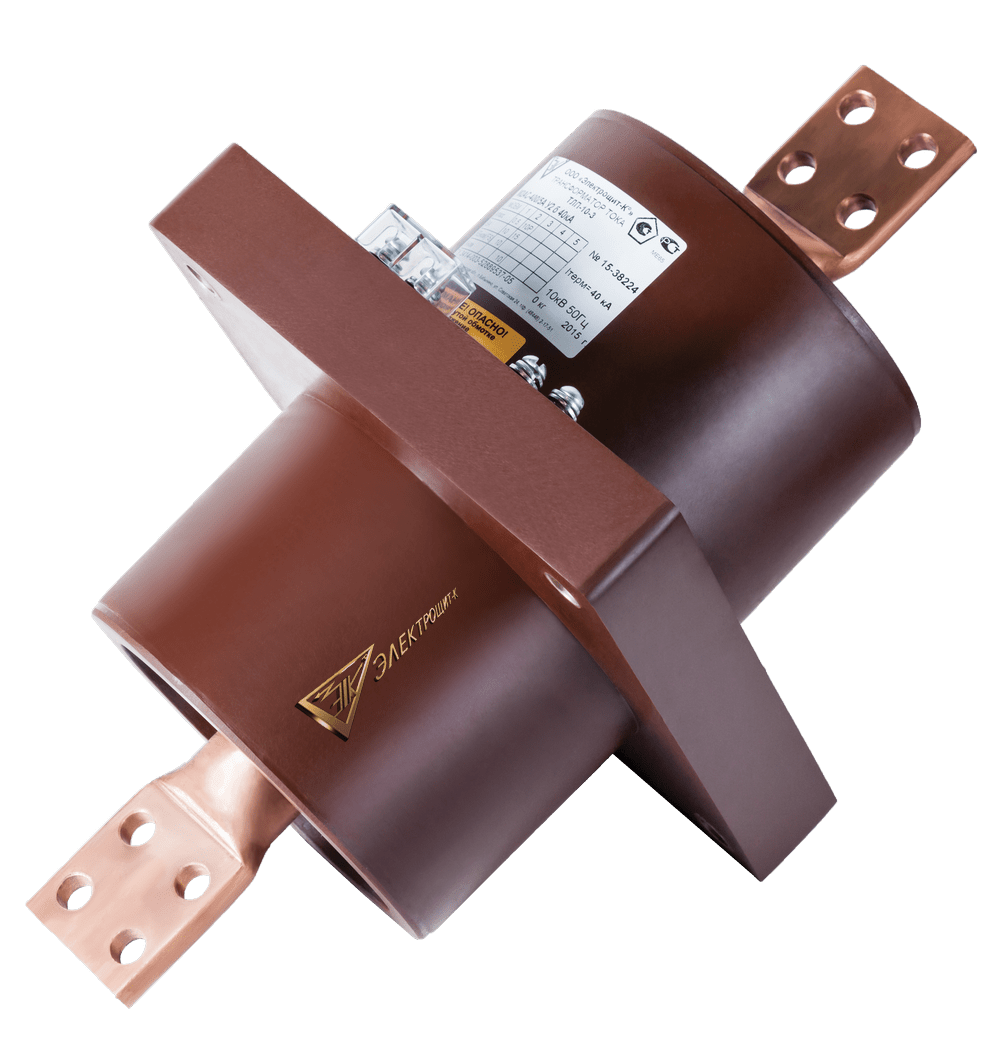

Трансформатор тока ТЛП-10-3 М2В
Трансформатор тока ТЛП-10-3 М2В предназначен для применения в цепях измерения и релейной защиты в распределительных устройствах среднего напряжения до 10 кВ. Используется в системах учета электроэнергии, автоматизации и защиты электроустановок на промышленных и энергетических объектах.
Модель отличается компактными габаритами и удобной конструкцией с шинными первичными контактами, что обеспечивает простоту монтажа в ограниченном пространстве.
Основные характеристики ТЛП-10-3 М2В
- диапазон первичного тока: от 300 А до 2000 А
- количество вторичных обмоток: до 2-х
- шинные первичные контактные соединения
- уменьшенные габаритные размеры
- применение в сетях до 10 кВ
Конструктивные особенности
Трансформатор тока ТЛП-10-3 М2В выполнен в прочном изоляционном корпусе, обеспечивающем надежную работу в условиях эксплуатации и высокую электрическую прочность.
Особенности конструкции:
- компактное исполнение для установки в ограниченном пространстве КРУ
- шинные первичные контакты для удобного подключения
- до двух вторичных обмоток для измерительных и защитных цепей
- высокая точность измерений и стабильность характеристик
- надежная изоляция и долговечность
Преимущества
- уменьшенные габариты при сохранении функциональности
- удобный монтаж на токовые шины
- возможность подключения двух независимых вторичных цепей
- высокая надежность в системах учета и защиты
- устойчивость к электрическим нагрузкам
Область применения
Трансформатор тока ТЛП-10-3 М2В применяется в:
- распределительных устройствах 6–10 кВ
- системах коммерческого и технического учета электроэнергии
- цепях релейной защиты и автоматики
- промышленных и энергетических объектах
