Трансформатор тока

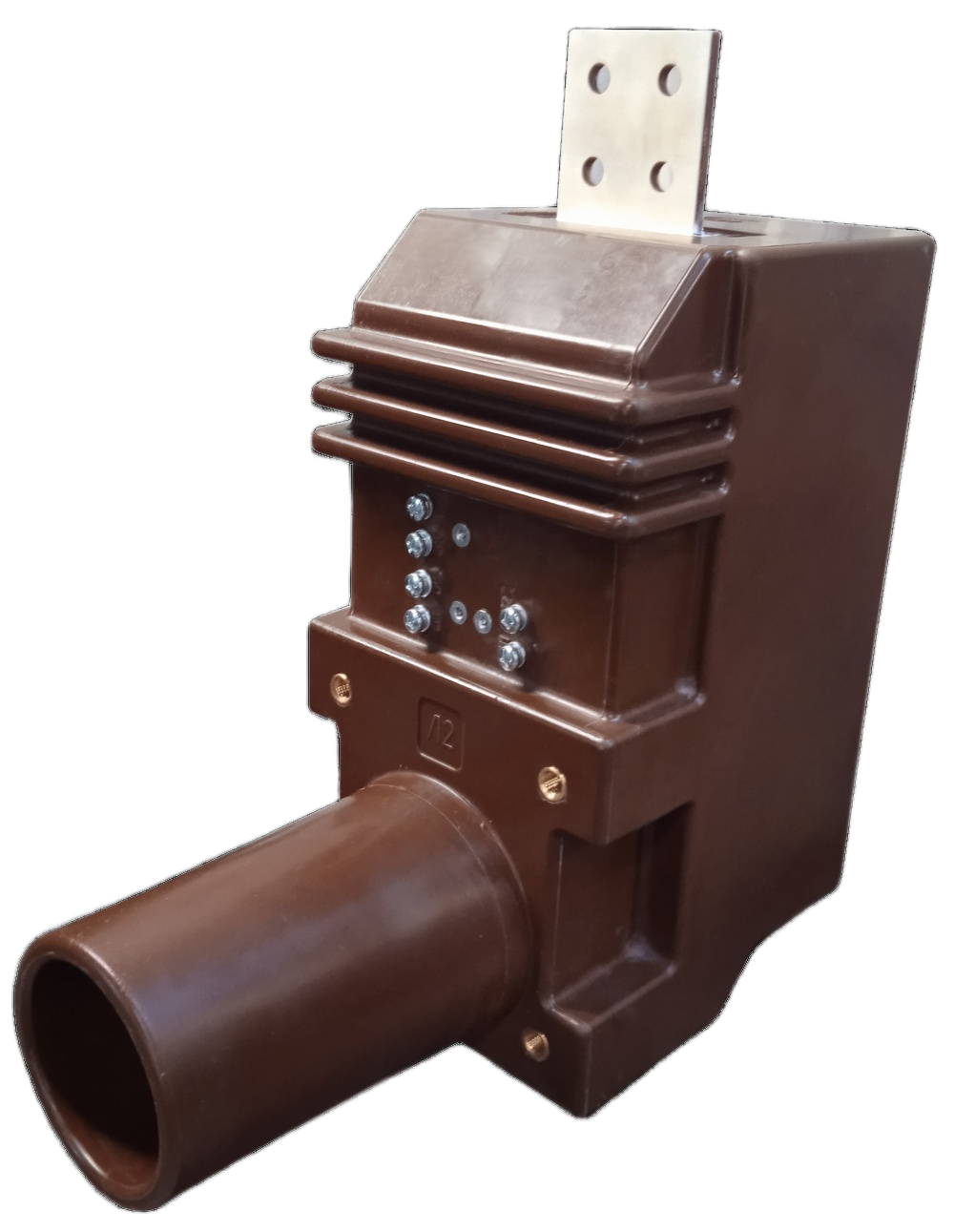

Трансформатор тока ТЛП-10-4 М2В предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО). Является комплектующим изделием.
Трансформатор обеспечивает передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, а также гальваническое разделение цепей вторичных соединений от высокого напряжения в электрических установках переменного тока класса напряжения до 10 кВ.
Климатическое исполнение — У, УХЛ или Т, категория размещения 2 или 3 по ГОСТ 15150-69.
номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
первичный ток: 5–2000 А
вторичный ток: 1 или 5 А
число вторичных обмоток: до 5
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3
классы защиты: 5P; 10P
нагрузка (cos φ = 0,8): 1–50 В·А
масса: до 30 кг

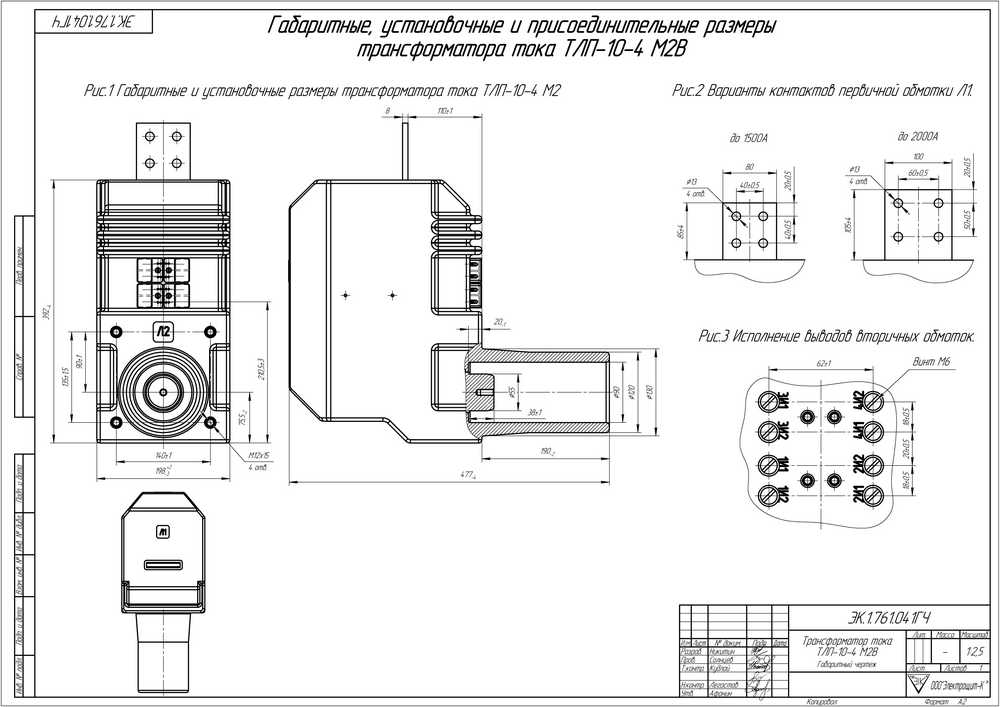

габаритные размеры (Д×Ш×В): 477×198×477 мм
В — с втычным контактом первичной обмотки «тюльпан»
D — с гибкими выводами вторичных обмоток
ТЛП-10-4 М2В применяется для:
измерения и учета электроэнергии
релейной защиты и автоматики
сигнализации и управления
работы в КРУ и КСО установках до 10 кВ
При протекании переменного тока через первичную цепь трансформатор преобразует его в пропорциональный вторичный ток, обеспечивая передачу измерительной информации и гальваническую развязку между силовой и вторичной цепями.
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А* | от 5 до 2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | до 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPX; TPY; TPZ; PX; PXR |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙А** | от 2,5 до 15 |
| Номинальная предельная кратность вторичной обмотки для защиты, Кном | от 2 до 30 |
| Номинальный коэффициент безопасности вторичной обмотки для измерений, КБном | от 3 до 30 |
| Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c | 0,04 |
| Масса, кг, не более | до 30 |
| Габаритные размеры, (ДхШхВ) | 477х198х477 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 30 |
