ТЛП-10-5 М2

ТЛП-10-5 М2

Трансформатор тока

  50 - 2000 А   до 5 обмоток   вес 30 кг   габарит 400x180x240
  • Высокая точность измерений
  • Долгий срок службы
  • Соответствие ГОСТ
  • Аттестованы в ПАО "Россети"
  • Внесены в реестр МинПромТорга
Запросить КП Опросный лист

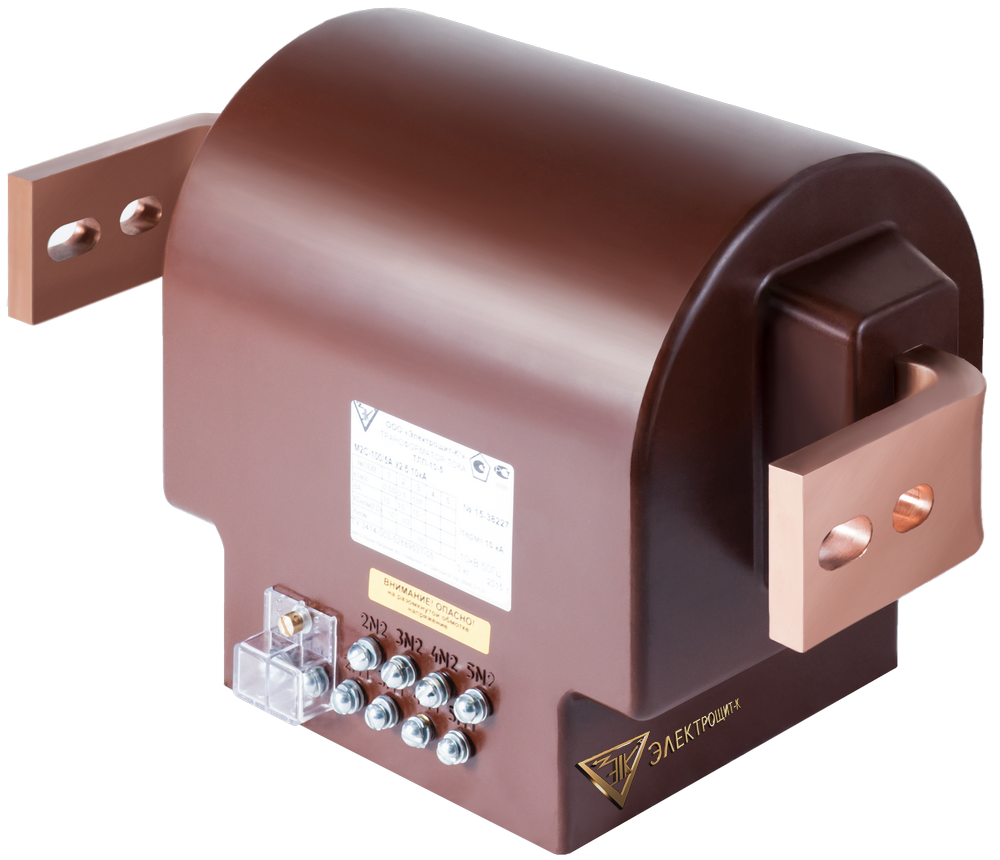

Проходной трансформатор тока ТЛП-10-5 М2

Проходной трансформатор тока ТЛП-10-5 М2 предназначен для измерения тока и передачи сигнала в цепи релейной защиты и автоматики в электрических установках переменного тока напряжением до 10 кВ.

Устройство используется в комплектных распределительных устройствах (КРУ), трансформаторных подстанциях и других электроустановках промышленного и энергетического назначения.

Конструкция трансформатора обеспечивает его установку в качестве проходного элемента через перегородки или стенки распределительных устройств, что позволяет эффективно организовать токовые цепи без нарушения изоляции.

Основные особенности:

  • Номинальное напряжение — до 10 кВ
  • Надежная изоляция и высокая электрическая прочность
  • Компактная и прочная конструкция
  • Подходит для работы в условиях умеренного климата (исполнение У2)
  • Обеспечивает точные измерения и стабильную работу защитных систем

Применение:

  • Системы учета электроэнергии
  • Релейная защита и автоматика
  • Промышленные и энергетические объекты
  • Распределительные устройства среднего напряжения

Трансформатор тока ТЛП-10-5 М2 отличается надежностью, долговечностью и соответствием современным требованиям к оборудованию электрических сетей.

Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100; 1150; 1200; 1250; 1300; 1400; 1500; 1550; 1600; 1650; 1700; 1750; 1800; 1900; 2000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50; 60
Число вторичных обмоток до 5
Номинальные вторичные нагрузки cosϕ=0,8 Номинальные вторичные нагрузки cosϕ=0,8
обмотки для измерения, В*А от 1 до 50
обмотки для защиты, В*А от 1 до 50
Номинальный класс точности, согласно ГОСТ 7746 Номинальный класс точности, согласно ГОСТ 7746
обмотки для измерений 0,2S; 0,2; 0,5S; 0,5; 1; 3
обмотки для защиты 5Р или 10Р
Номинальная предельная кратность Кном вторичной обмотки для защиты от 2 до 30
Номинальный коэффициент безопасности приборов КБном обмотки для измерений от 3 до 30
Ток односекундной термической стойкости, кА, при номинальном первичном токе Ток односекундной термической стойкости, кА, при номинальном первичном токе
50 А 5; 10; 20
75-100 А 10; 20; 31,5; 40
150 А 15; 20; 31,5; 40
200 А 20; 31,5; 40-60
300 А 31,5; 40-100
400-2000 А 40-100
Ток электродинамической стойкости, кА, при номинальном первичном токе Ток электродинамической стойкости, кА, при номинальном первичном токе
50 А 12,8; 26; 52
75-100 А 26; 52; 81; 100
150 А 39; 52; 81; 100
200 А 52; 81; 100-150
300 А 81; 100-250
400-2000 А 100-250
Масса, кг не более 30

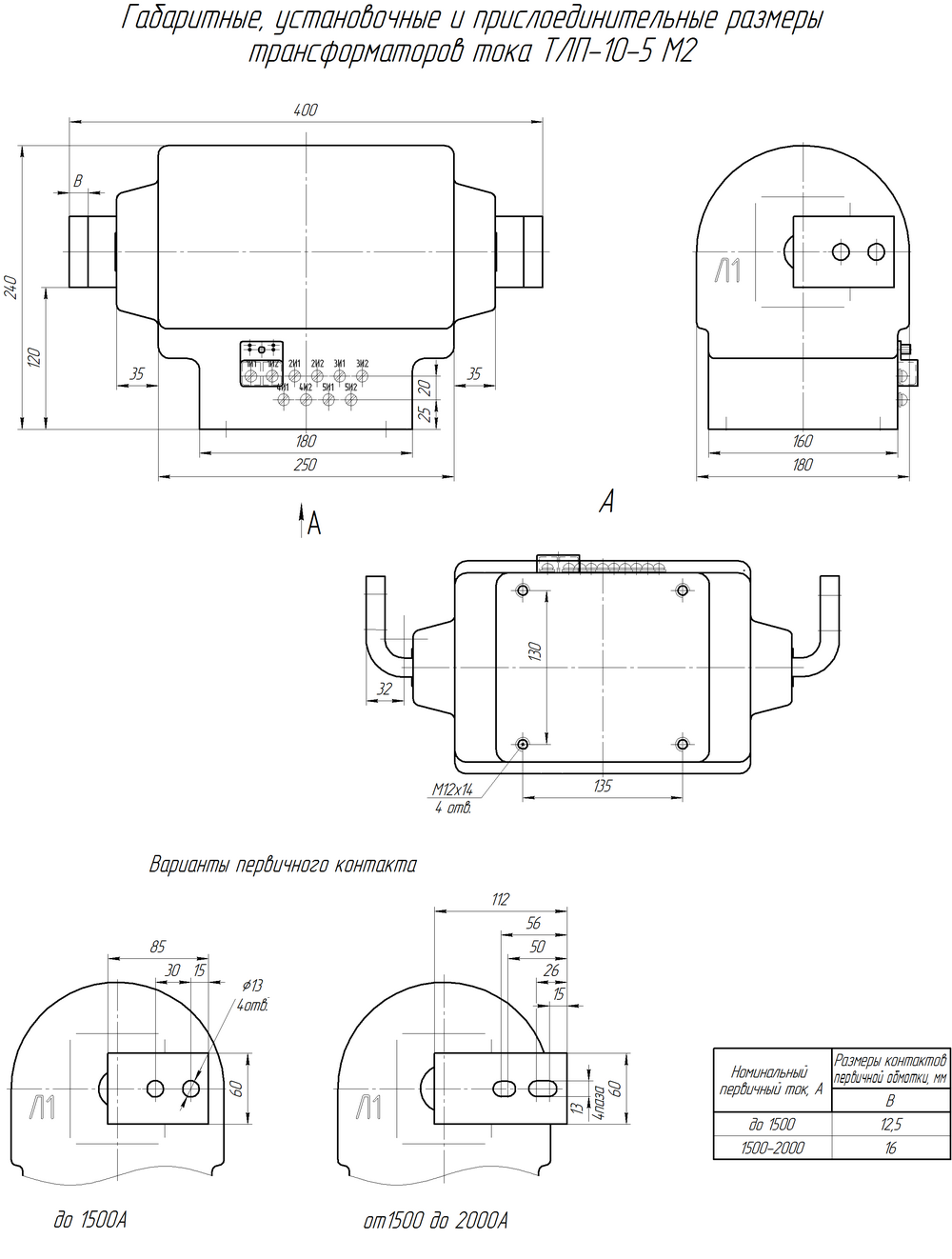

Габаритные размеры, (ДхШхВ) 400x180x240
