ТОЛ-10-I-17 - опорный трансформатор тока 6-10 кВ

О продукте

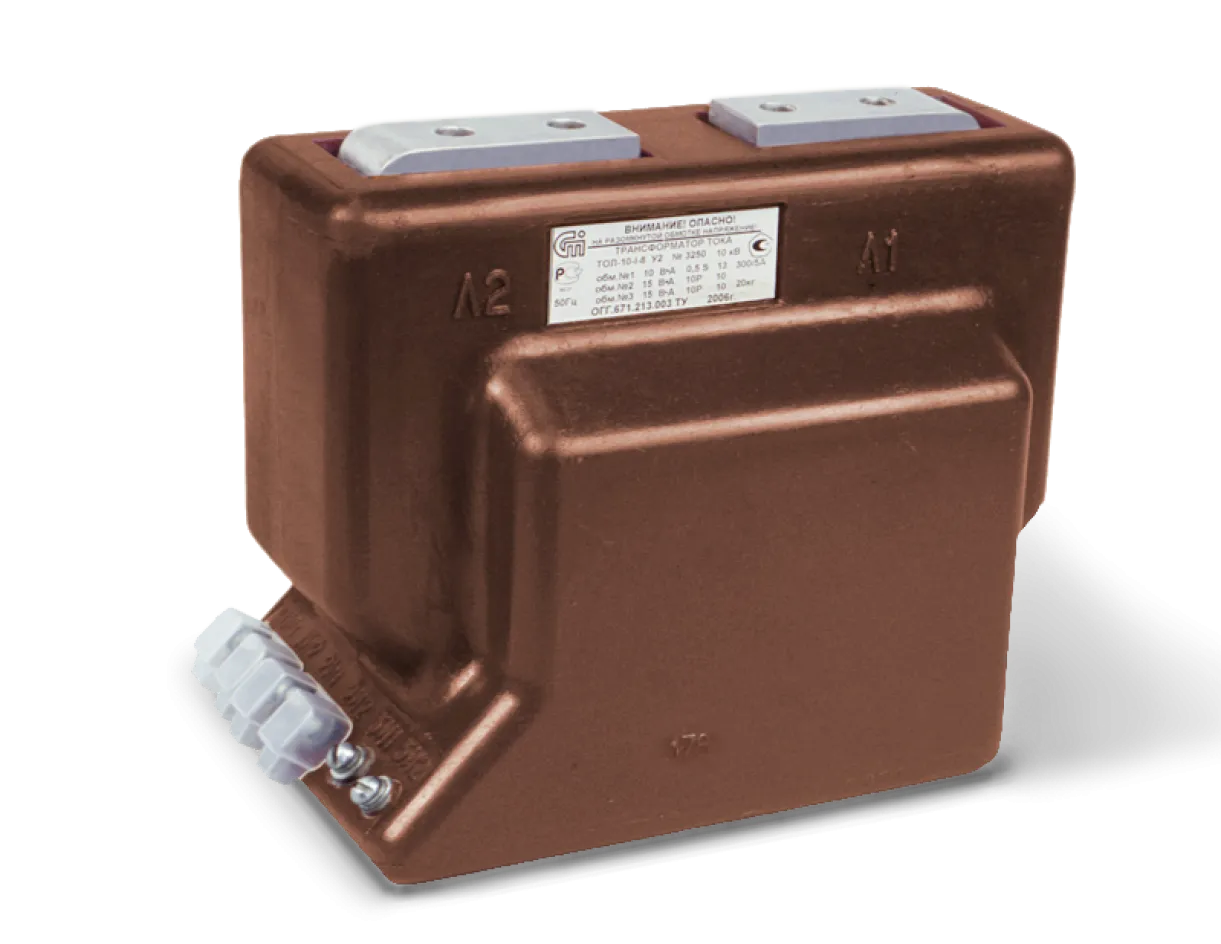

Трансформатор тока ТОЛ-10-I

Трансформаторы тока ТОЛ-10-I — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделия используются для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ и отличаются возможностью изменения коэффициента трансформации за счет переключения по первичной или вторичной обмотке.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 2000 А

номинальный вторичный ток: 1 А или 5 А

количество вторичных обмоток: 2–4

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P; PX

возможность изменения: коэффициента трансформации

межповерочный интервал: до 16 лет

Назначение и принцип работы

Трансформатор ТОЛ-10-I работает на основе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это обеспечивает:

точный учет электроэнергии
надежную работу релейной защиты
безопасное подключение измерительных приборов

Конструктивные особенности

возможность переключения коэффициента трансформации по первичной и/или вторичной стороне
наличие нескольких вторичных обмоток (измерение и защита)
устойчивость к токам короткого замыкания
стабильные метрологические характеристики
варианты исполнения с гибкими выводами вторичных цепей

Варианты исполнения

Трансформаторы ТОЛ-10-I могут поставляться в различных конфигурациях:

с переключением по первичной обмотке
с переключением по вторичной обмотке
с фиксированным или изменяемым коэффициентом трансформации
с различным количеством вторичных обмоток (2–4)
с гибкими или клеммными выводами

Конкретное исполнение определяется требованиями проекта и согласовывается при заказе.

Условия эксплуатации

климатическое исполнение: УХЛ, Т
категория размещения: 2 или 2.1 (по ГОСТ 15150)
установка: внутренние и наружные распределительные устройства
рабочее положение: любое

Монтаж и подключение

установка в КРУ и КСО
крепление на опорной поверхности
подключение первичных цепей через шины
удобное подключение вторичных цепей через клеммы или гибкие выводы
возможность использования в схемах дифференциальной защиты

Область применения

распределительные устройства 6–10 кВ
трансформаторные подстанции
промышленные и энергетические объекты
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики

Особенности исполнения

Документация

Руководство по эксплуатации

PDF · 963 КБ

Сертификат

PDF · 510 КБ

Сертификат СИ

PDF · 379 КБ

Комплект поставки

Паспорт изделия
Сертификат качества
Протокол испытаний

Ключевые характеристики

5 - 2000 А до 4 обмоток вес 21 кг габарит 270х165х224

Технические характеристики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 30 до 150
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 30 до 150
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 100 до 200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х229
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 100 до 200
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х229
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	270х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30

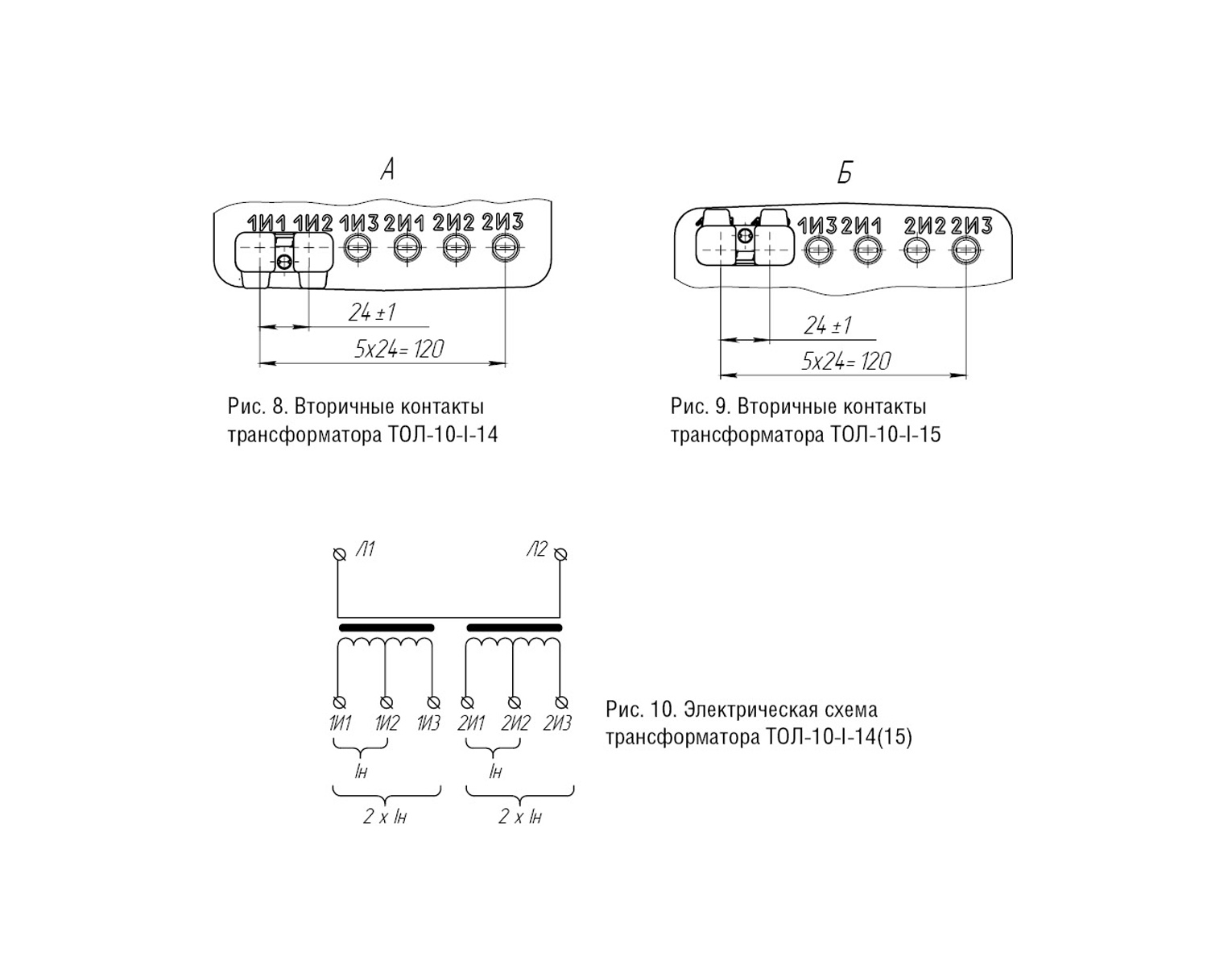

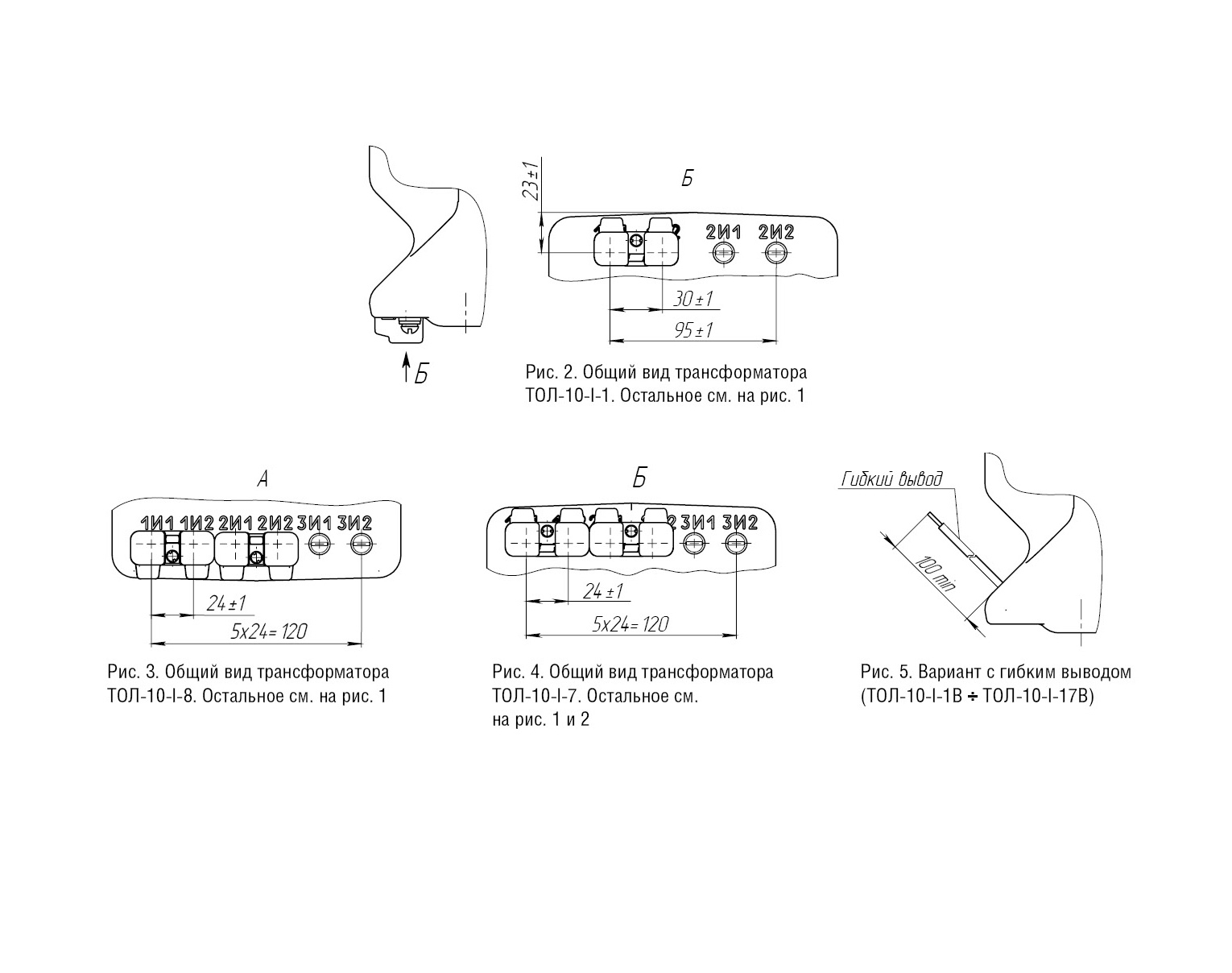

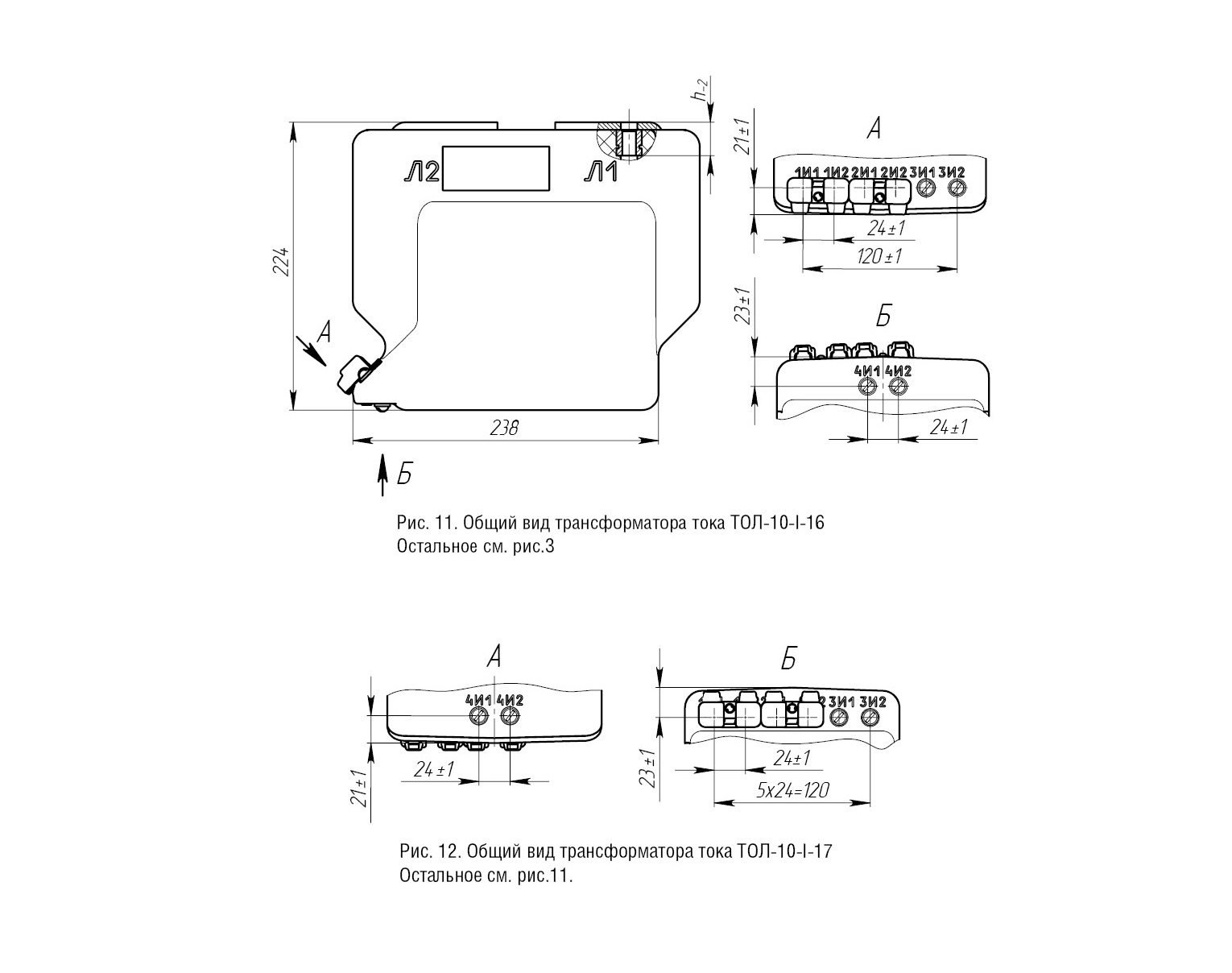

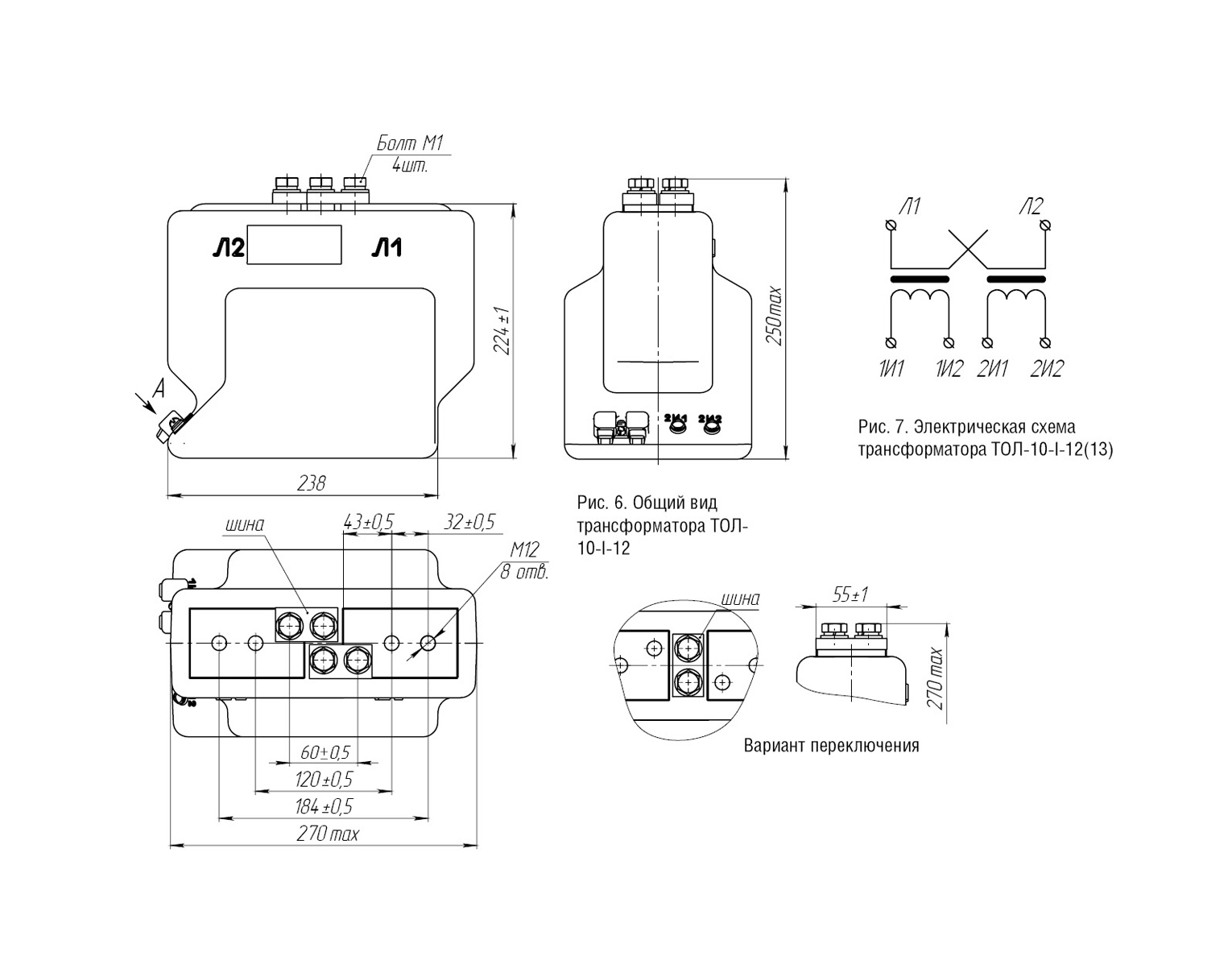

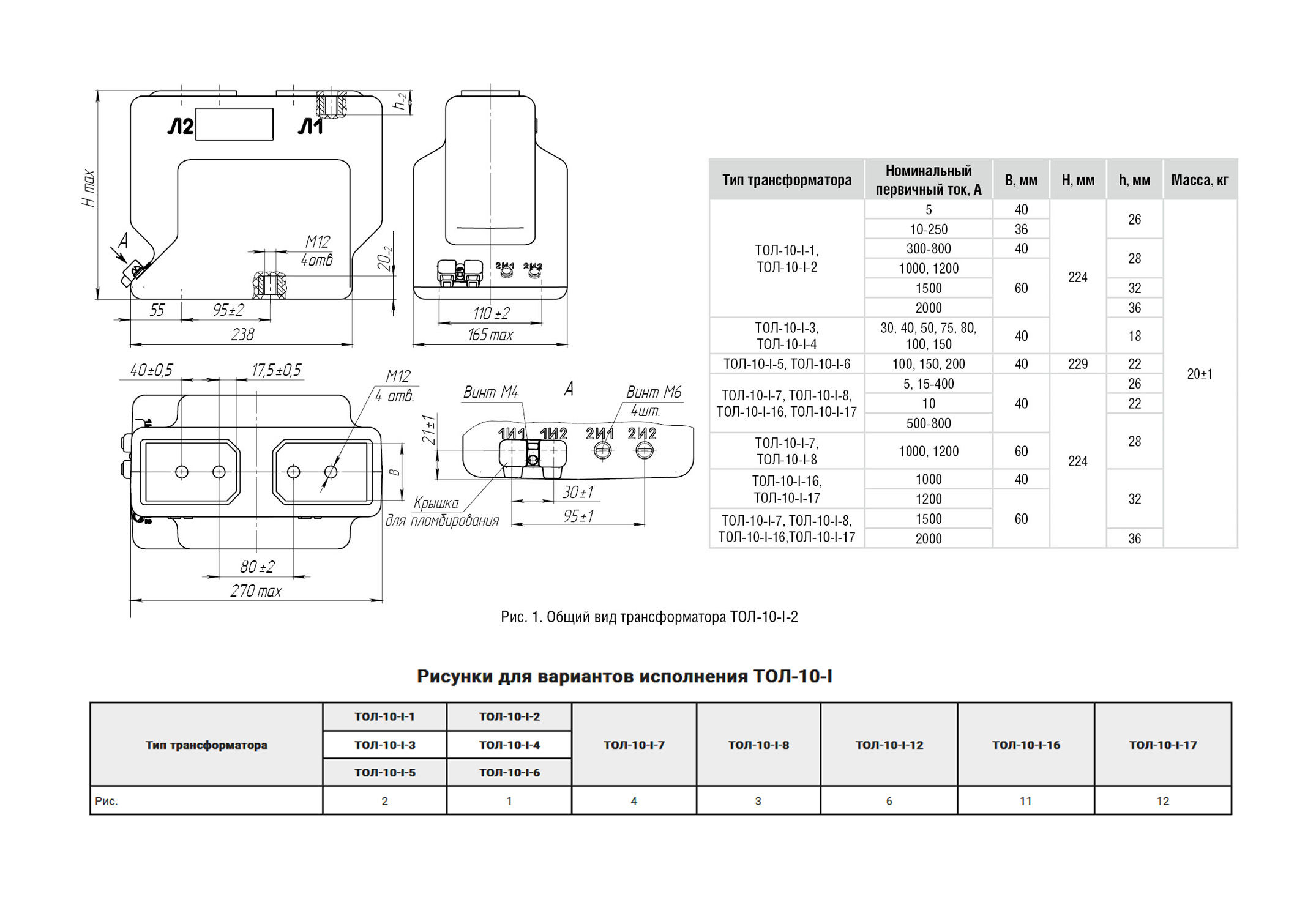

Чертежи

Просмотр

1. Данные Клиента

Компания

Дата оформления

Контактное лицо *

Телефон *

E-mail *

2. Основные параметры

Тип

U_н (кВ)

Кол-во

Частота (Гц)

Стандарт

Время протекания I_th

I_th (кА)

I_dyn (кА)

3. Исполнение и дополнительные опции

Исполнение

Емкостной делитель Тропическое исполнение

Диапазон первичного тока

120% 150% 200%

Дополнительные опции

Переключение по первичной обмотке Переключение по вторичной обмотке

4. Характеристики вторичных обмоток

№	Первичный ток (A)	Вторичный ток (A)	Нагрузка (ВА)	Класс точности	К_ном (Fs)

5. Примечания и дополнительные требования

Опросный лист

Бланк опросного листа (ТТ)

Скачайте и заполните опросный лист, затем прикрепите его ниже.

Прикрепить заполненный опросный лист

Перетащите файл сюда

или нажмите кнопку ниже

Файл не выбран

Допустимые форматы: DOC, DOCX, PDF

ТОЛ-10-I

О продукте
