Трансформатор тока

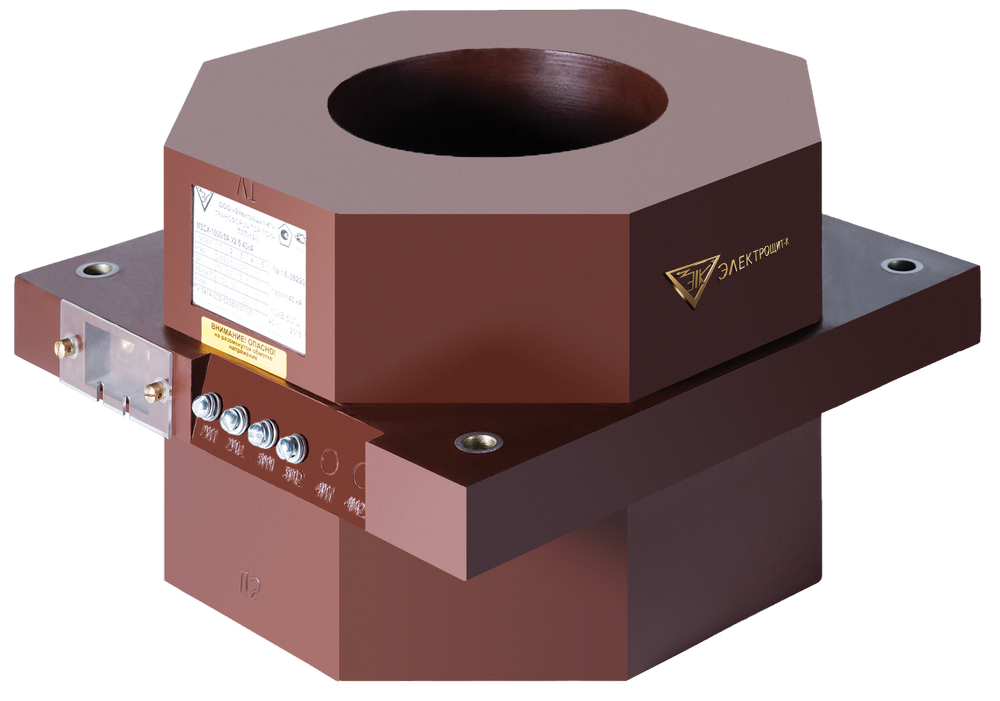

Трансформаторы тока ТЛП-10-1 М3: до 5000 А; до 5-и обмоток; с крышкой для пломбирования измерительных обмоток; без первичной обмотки; с переключением по вторичной обмотке; с гибкими выводами вторичных обмоток.
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Число вторичных обмоток | до 5 |
| Номинальные вторичные нагрузки cosϕ=0,8 | Номинальные вторичные нагрузки cosϕ=0,8 |
| обмотки для измерения, В*А | от 1 до 50 |
| обмотки для защиты, В*А | от 1 до 50 |
| Номинальный класс точности, согласно ГОСТ 7746 | Номинальный класс точности, согласно ГОСТ 7746 |
| обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| обмотки для защиты | 5Р или 10Р |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | от 2 до 30 |
| Номинальный коэффициент безопасности приборов КБном обмотки для измерений | от 3 до 30 |
| Ток односекундной термической стойкости, кА, при номинальном первичном токе | Ток односекундной термической стойкости, кА, при номинальном первичном токе |
| 500-5000 А | 40-100 |
| Ток электродинамической стойкости, кА, при номинальном первичном токе | Ток электродинамической стойкости, кА, при номинальном первичном токе |
| 500-5000 А | 100-250 |
| Масса, кг не более | от 30 до 40 |
| Габаритные размеры, (ДхШхВ) | 330x320x210 |
