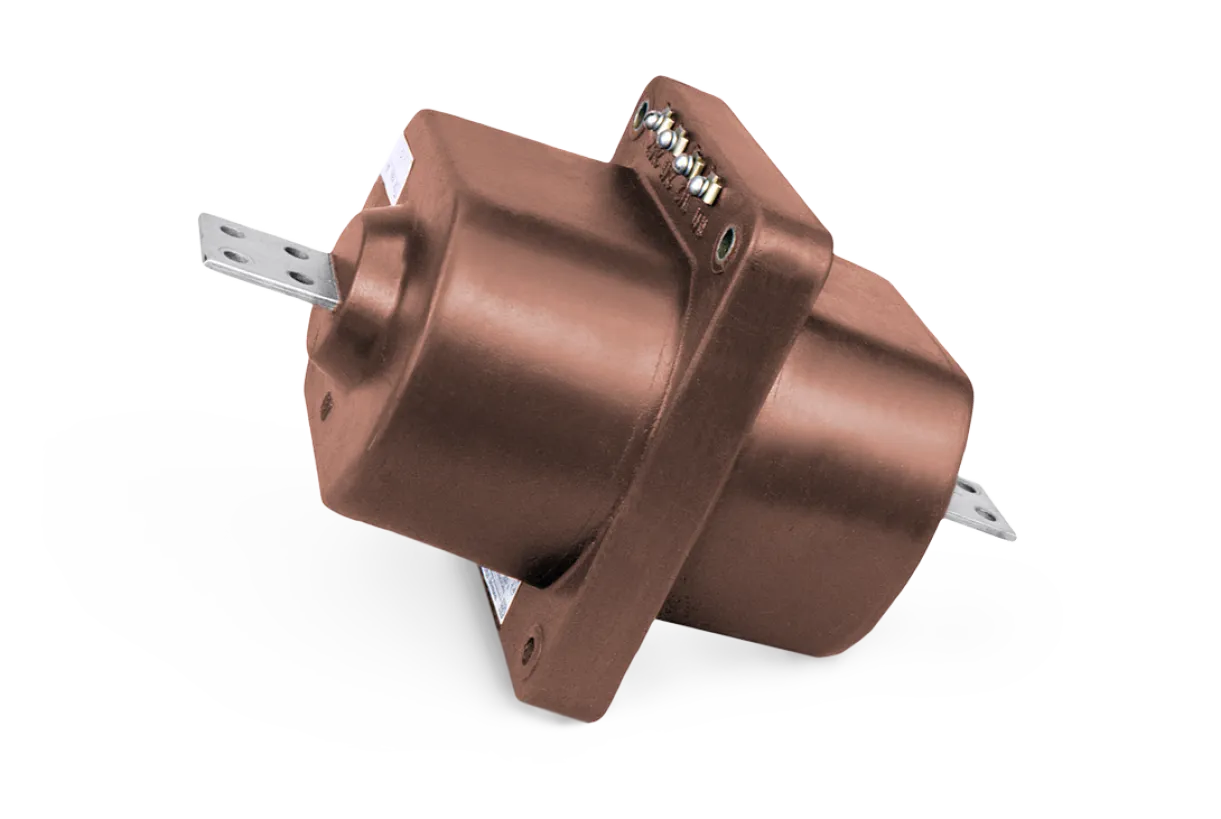

ТПОЛ-10

Трансформатор тока

до 2000 А до 3 обмоток вес от 20 до 32 кг габарит до 250x222x513

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"

Трансформаторы тока ТПОЛ-10

Трансформаторы тока типа ТПОЛ-10 — это проходные измерительные трансформаторы литого исполнения, предназначенные для установки в комплектные распределительные устройства (КРУ), а также в токопроводы и камеры одностороннего обслуживания (КСО) внутренней и наружной установки на класс напряжения до 10 кВ.

Изделие применяется для преобразования первичного тока в стандартный вторичный сигнал, используемый в цепях коммерческого и технического учета электроэнергии, релейной защиты, автоматики, сигнализации и управления. Одновременно трансформатор обеспечивает надежную гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 10 или 11 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 20 – 2000 А (в зависимости от исполнения)
номинальный вторичный ток: 1 А или 5 А
частота: 50 / 60 Гц
количество вторичных обмоток: 2 или 3
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1
классы точности (защита): 5P; 10P
номинальная вторичная нагрузка: до 30 В·А (в зависимости от обмотки)
климатическое исполнение: У, Т, УХЛ (категории размещения 2 / 3 по ГОСТ 15150)
рабочее положение: любое
срок службы: до 30–45 лет
наработка до отказа: до 400 000 часов

Назначение и принцип работы

Трансформатор ТПОЛ-10 работает по принципу электромагнитной индукции, преобразуя высокий первичный ток в пропорциональный вторичный ток стандартного значения (1 А или 5 А). Это позволяет безопасно подключать измерительные приборы и устройства защиты без прямого контакта с высоковольтной цепью.

Обеспечивается:

точный коммерческий и технический учет электроэнергии
работа релейной защиты и автоматики
гальваническая изоляция измерительных цепей

Конструктивные особенности

проходное исполнение с литой эпоксидной изоляцией
тороидальные магнитопроводы из электротехнической стали или пермаллоя
встроенные первичные и вторичные обмотки
высокая термическая и электродинамическая стойкость к токам КЗ
устойчивость к воздействию окружающей среды
стабильные метрологические характеристики в течение всего срока эксплуатации

Эпоксидная заливка обеспечивает:

электрическую изоляцию
механическую прочность
защиту от влаги и загрязнений

Варианты исполнения

ТПОЛ-10-1, ТПОЛ-10-2, ТПОЛ-10-3 и др. модификации
2 или 3 вторичные обмотки
исполнения с различными коэффициентами трансформации
варианты для дифференциальной защиты (по заказу)
различная компоновка выводов и габаритов под КРУ

Область применения

распределительные устройства 6–10 кВ
промышленные и энергетические подстанции
системы коммерческого учета электроэнергии
цепи релейной защиты и автоматики
токопроводы и КРУ/КСО

Особенности серии

широкий диапазон первичных токов до 2000 А
высокая точность измерений до класса 0,2S
устойчивость к аварийным режимам и токам короткого замыкания
надежная работа в условиях эксплуатации КРУ

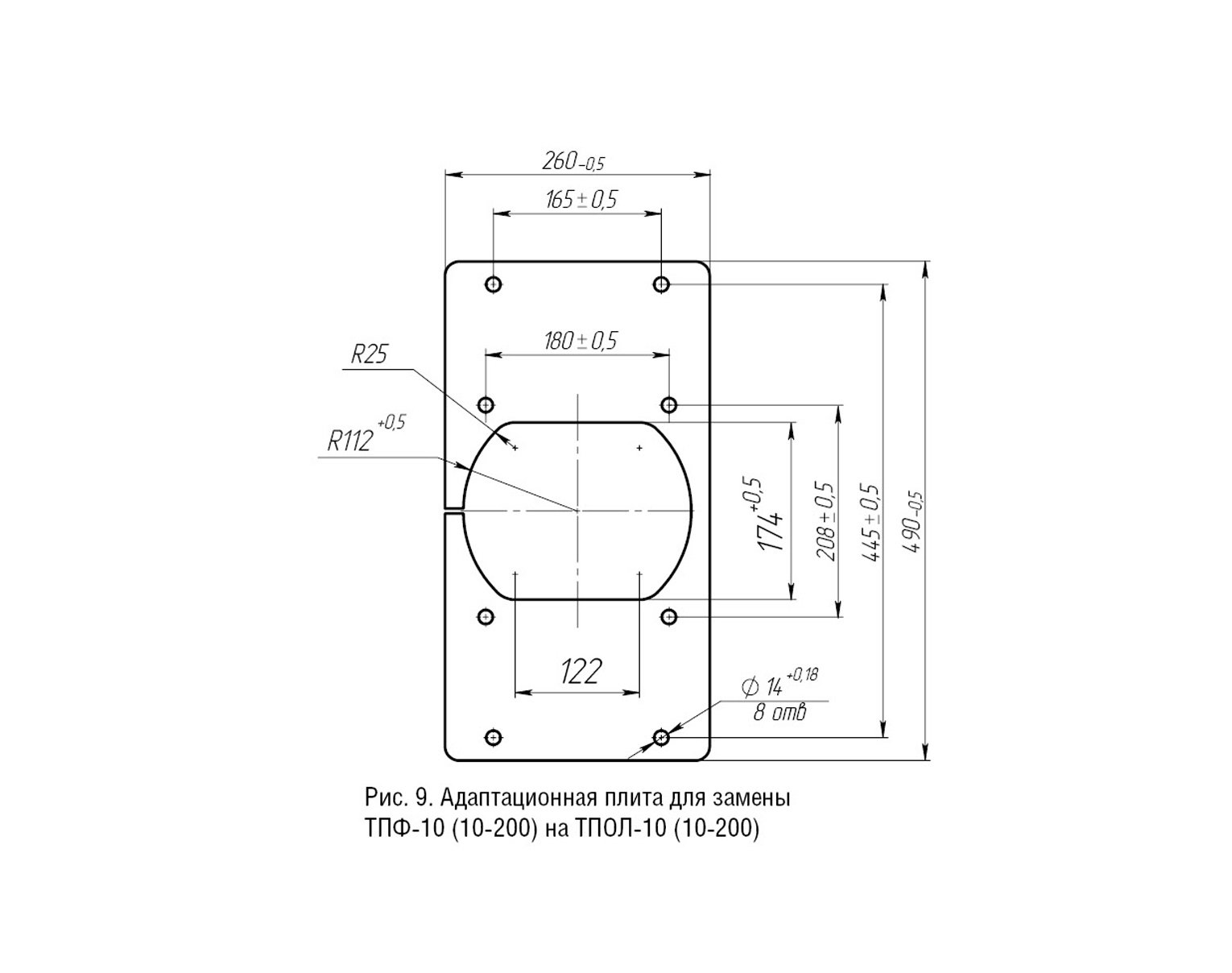

возможность применения в системах модернизации и замены старых трансформаторов

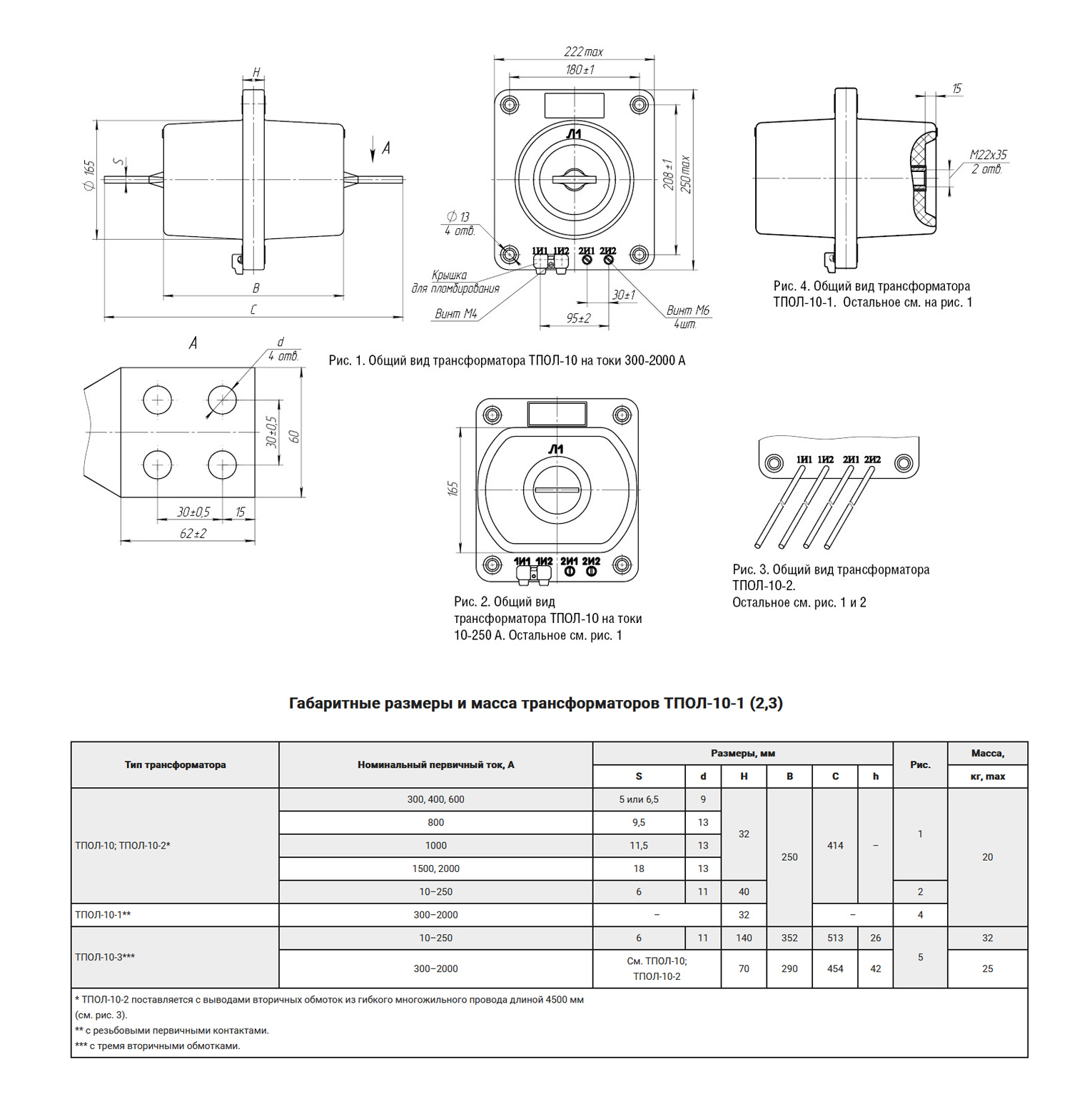

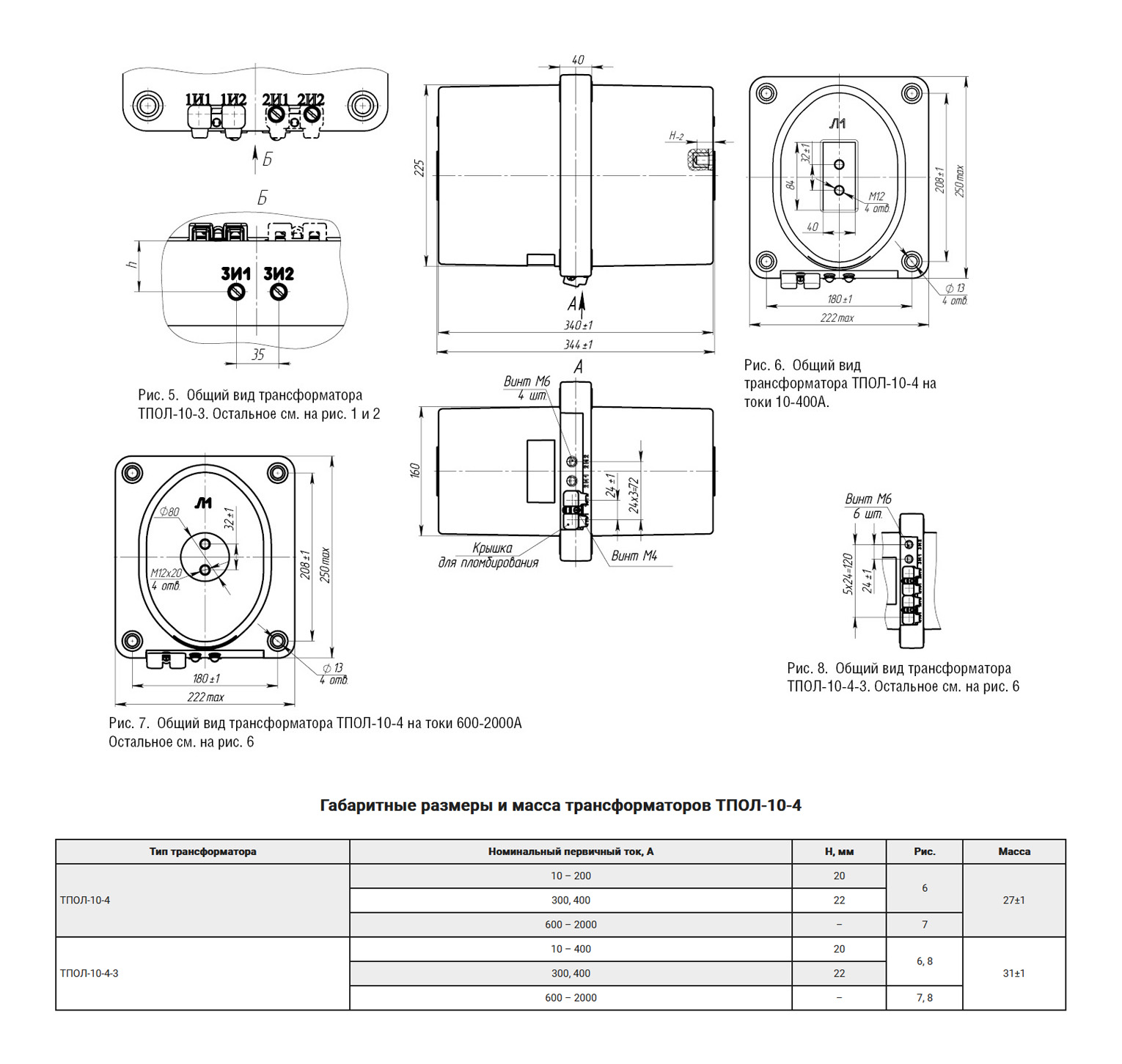

Чертеж

Наименование параметра	Значение
Номинальное напряжение, кВ	10 или 11
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	10; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 600; 800; 1000; 1500; 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50 или 60
Количество вторичных обмоток	2 или 3
Номинальная вторичная нагрузка при cos j = 0,8, В·А:
обмотки для измерений	до 30* (10)
обмотки для защиты	15
Номинальный класс точности вторичной обмотки:
для измерений	0,2; 0,2S; 0,5S; 0,5; 1,0
для защиты	10Р**
Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:
10–400	10
600, 1000	16
800	20
1500	23
2000	19
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А:
10; 15;	76
20; 30	38
40; 100; 150; 300; 400	45
50; 75; 80; 200; 250	40
600; 800	32
1000; 1500	27
2000	21
Кратность тока электродинамической стойкости при номинальном первичном токе, А:
10; 15;	193
20; 30	96
40; 100; 150; 300; 400	114
50; 75; 80; 200; 250	102
600; 800	81,5
1000	68,7
1500	66,7
2000	50
Испытательное напряжение, кВ:
- одноминутное промышленной частоты	42
- грозового импульса полного	75
* Значение нагрузки уточняется в заказе (в скобках указана нагрузка для серийных изделий). ** В соответствии с заказом могут поставляться класса точности 5Р.
