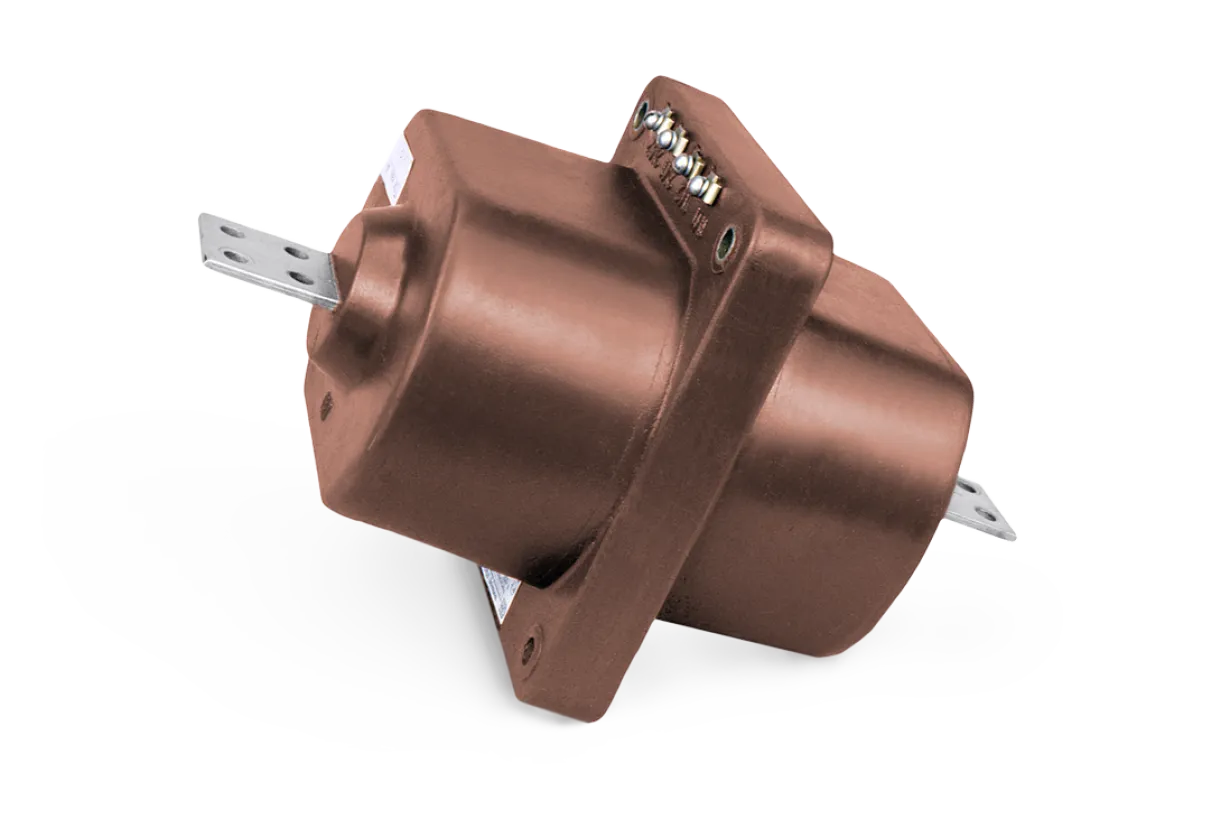

ТПОЛ-10М

Трансформатор тока

до 3000 А до 4 обмоток вес до 25 кг габарит до 170x220x504

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"

Трансформаторы тока ТПОЛ-10М

Трансформаторы тока ТПОЛ-10М — это встраиваемые литые измерительные трансформаторы, предназначенные для установки в распределительные устройства и токопроводы. Применяются для передачи сигнала измерительной информации в цепи учета, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50 Гц с классом напряжения до 10 кВ и подходят для эксплуатации в промышленной и энергетической инфраструктуре.

Основные характеристики

номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: 12 кВ
номинальный первичный ток: 10 – 3000 А
номинальный вторичный ток: 1 А или 5 А
количество вторичных обмоток: до 4
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1
классы точности (защита): 5Р; 10Р
номинальная вторичная нагрузка: до 30 В·А
климатическое исполнение: УХЛ2, Т2
межповерочный интервал: 16 лет

Назначение и принцип работы

Трансформатор ТПОЛ-10М функционирует на основе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это позволяет:

обеспечивать точный учет электроэнергии
корректно работать устройствам релейной защиты
безопасно подключать измерительные приборы

Конструктивные особенности

ТПОЛ-10М выполнен в литом корпусе с высоконадежной изоляцией и предназначен для встраивания в токопроводы и распределительные устройства.

Особенности конструкции:

встроенный (шинный) первичный проводник
литая изоляция с высокой механической прочностью
возможность исполнения с 2–4 вторичными обмотками
наличие защитных прозрачных крышек для пломбирования выводов
устойчивость к токам короткого замыкания
стабильные метрологические характеристики на протяжении всего срока службы

Дополнительные возможности

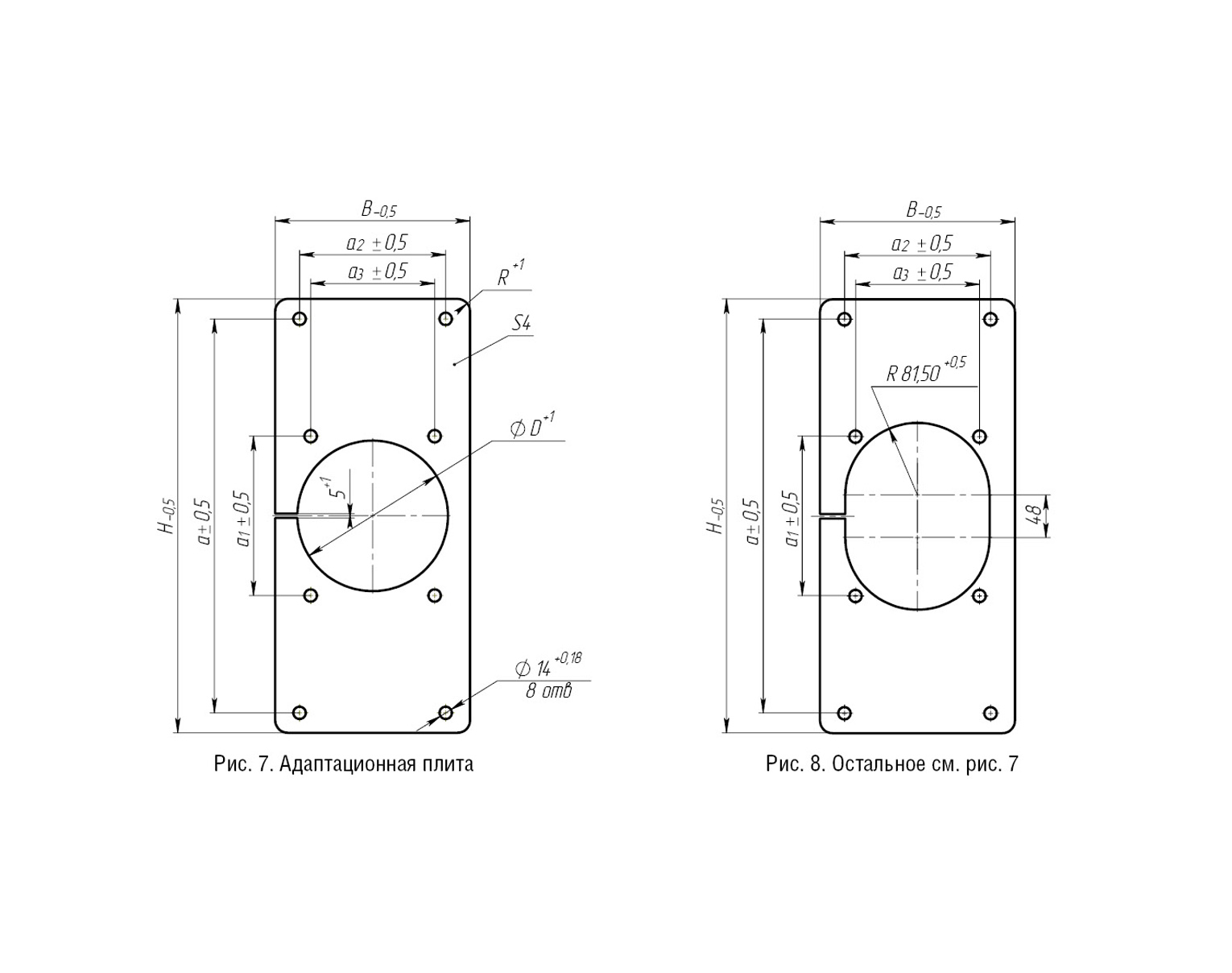

поставка с адаптационными плитами для замены устаревших трансформаторов
возможность применения в проектах модернизации без изменения монтажных размеров
широкий диапазон первичных токов — до 3000 А
простота монтажа и обслуживания

Условия эксплуатации

климатическое исполнение: УХЛ2 или Т2
категория размещения: 2 (по ГОСТ 15150)
рабочее положение: любое
среда: невзрывоопасная, без агрессивных газов и пыли

Монтаж и подключение

установка в токопроводы и распределительные устройства
возможность замены старых типов трансформаторов через адаптационные плиты
удобное подключение вторичных цепей через клеммную коробку
возможность пломбирования для коммерческого учета

Область применения

распределительные устройства 6–10 кВ
промышленные предприятия
подстанции и энергосистемы
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики

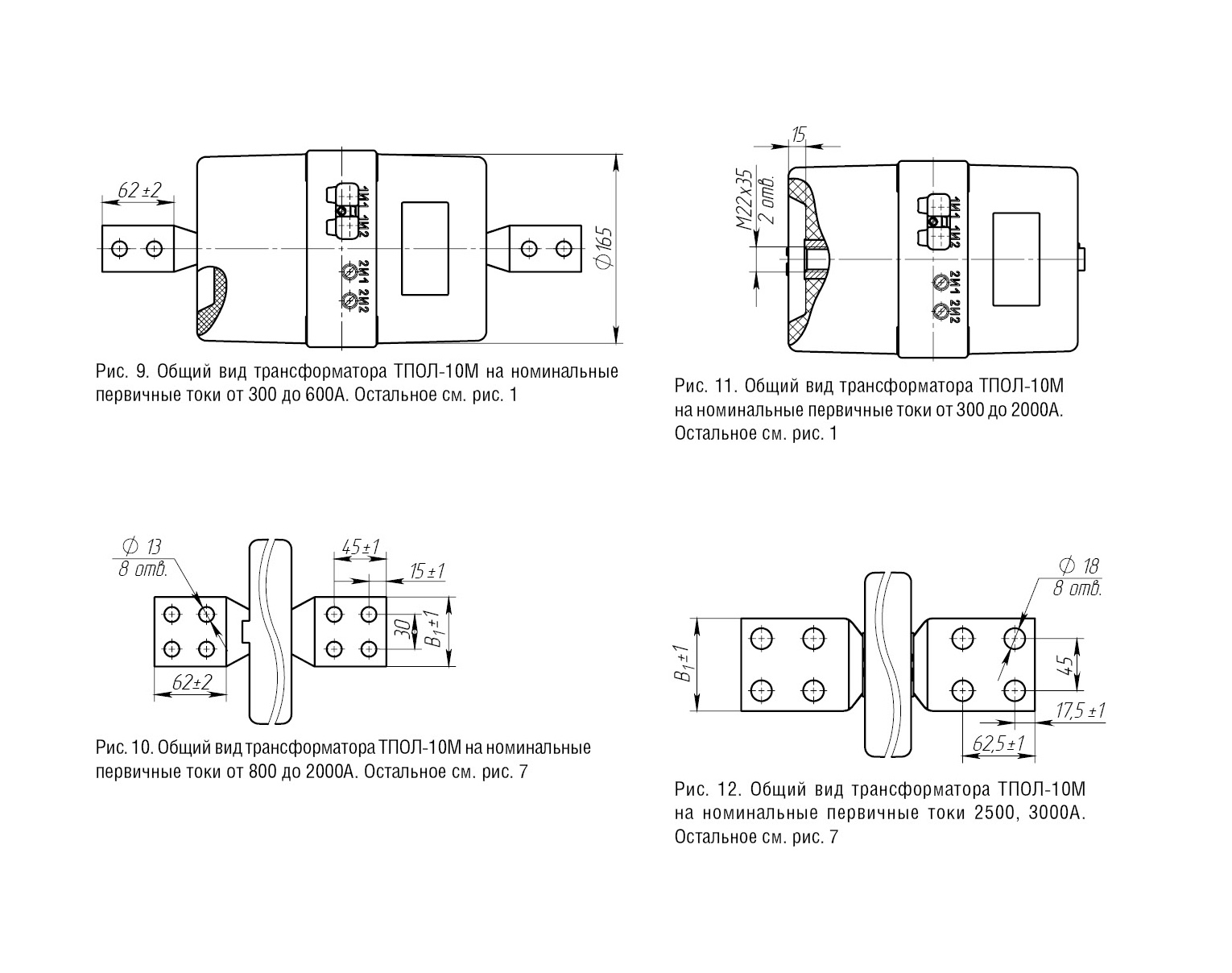

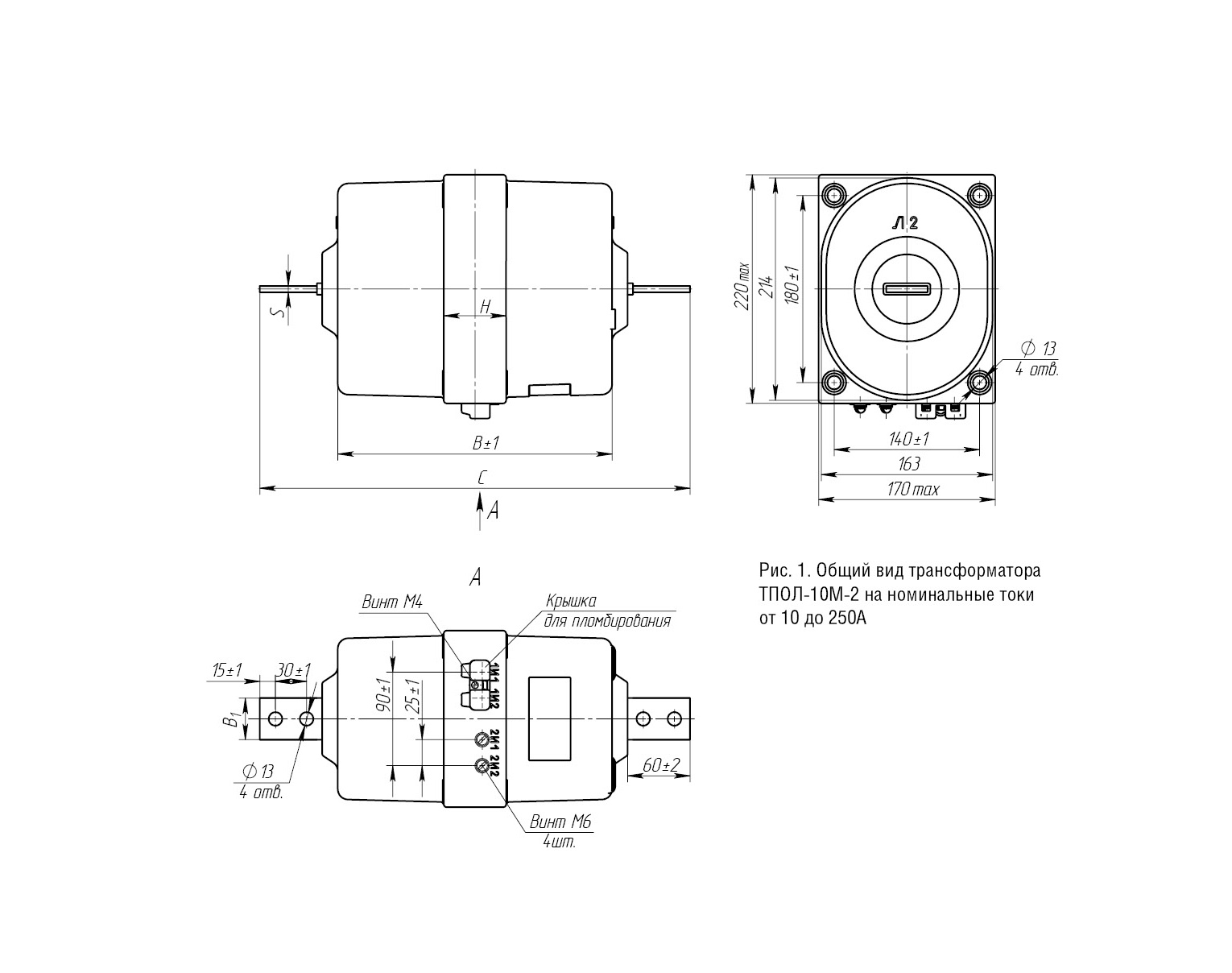

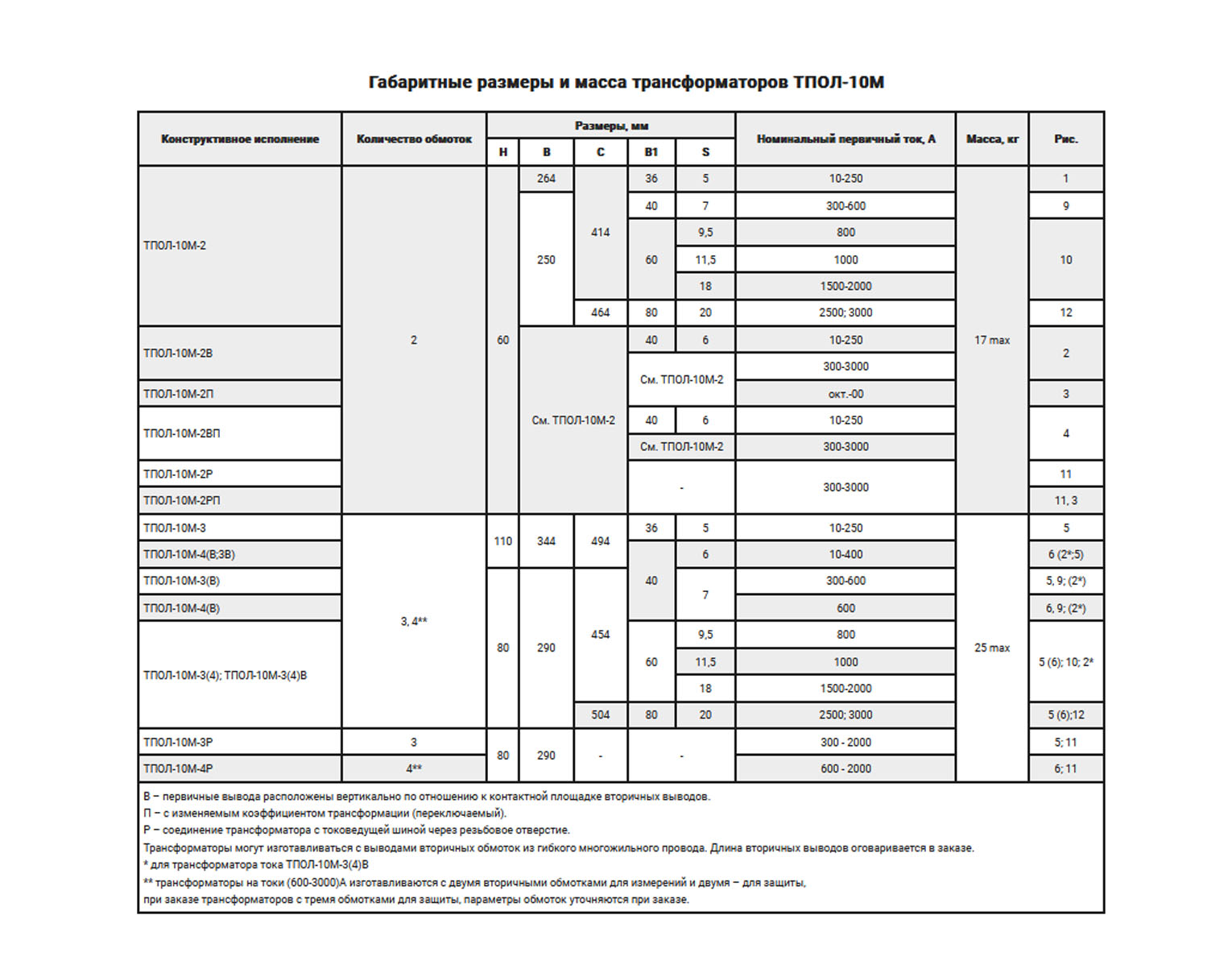

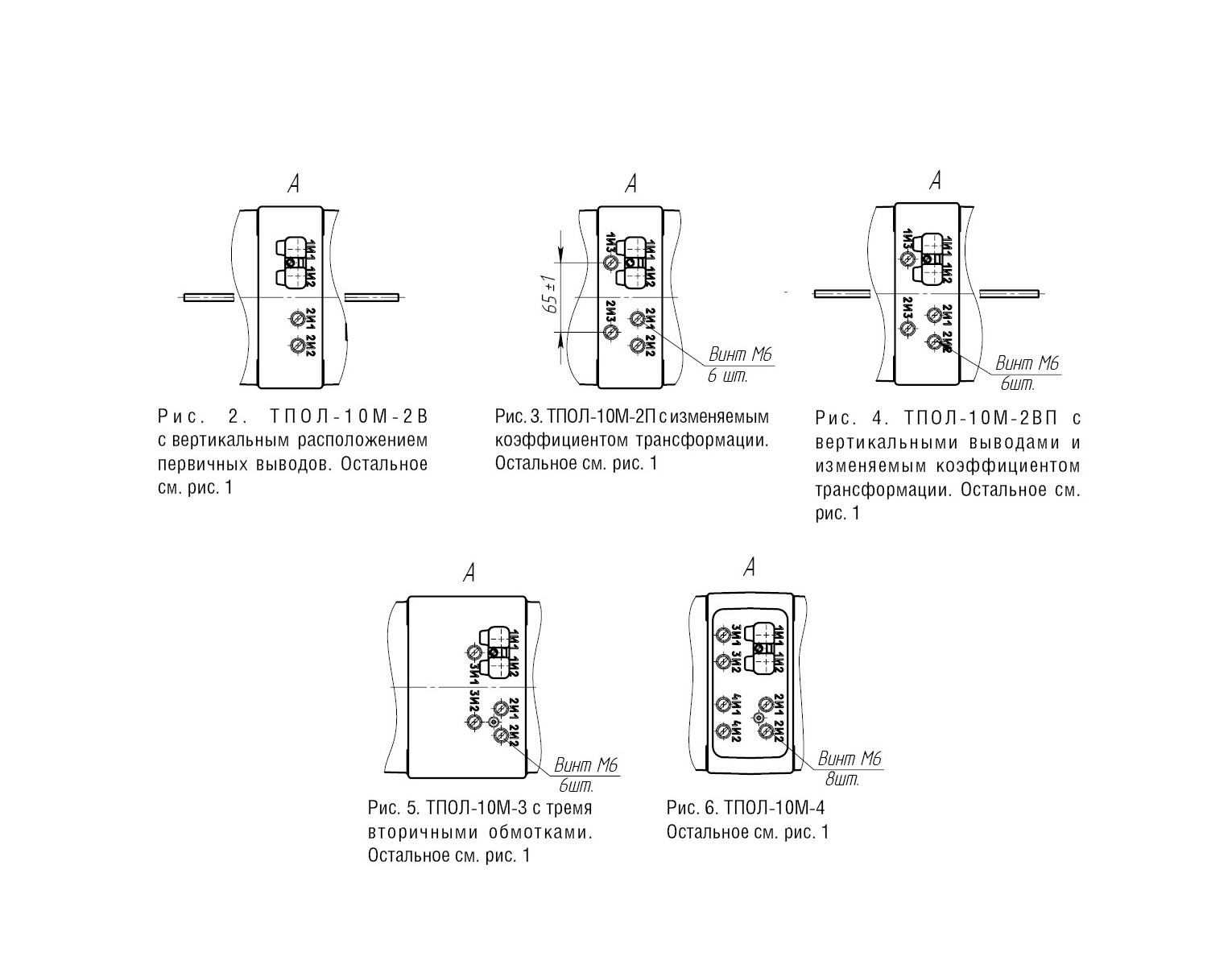

Чертеж

Наименование параметра	Значение для исполнений
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 600; 800; 1000; 1500; 2000; 2500; 3000
Номинальный вторичный ток, А	5 или 1
Количество вторичных обмоток	2, 3	4
Номинальная вторичная нагрузка, В·А,
вторичных обмоток для измеренийпри cos φ = 0,8 (нагрузка индуктивно-активная)	1-30(10)*
вторичных обмоток для защиты	1-30(15)*
Класс точности вторичных обмоток по ГОСТ 7746:
для измерений	0,2S; 0,2; 0,5S; 0,5; 1
для защиты	5Р; 10Р
Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А:
10 - 400	10
600; 1000	16	10
800	20	10
1500	23	10
2000	19	10
2500	12	7
3000	11	7
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более:
в классах точности 0,5; 1 при номинальном первичном токе, А:
10; 15; 20; 25; 30; 50; 75; 100; 150; 300	12	13
40; 200	14	13
80; 400	14	16
600	16	13
800	17	16
1000	17	13
1500	20	16
2000	24	16
2500	14
3000	12
в классах точности 0,2S; 0,5S	10
в классе точности 0,2
10-1000; 2500; 3000	10
1500; 2000	17	13
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А:
10; 20; 25; 40; 80; 200	50
30; 50; 75	46
100; 150	56
300; 400	42
600 - 2000	33
2500	50
3000	60
Кратность тока электродинамической стойкости при номинальном первичном токе, А:
20; 25; 30	96
10; 40; 100; 150; 300; 400	114
50; 75; 80; 200	102
600; 800	81,5
1000	68,7
1500	66,7
2000	50
2500	170
3000	145
