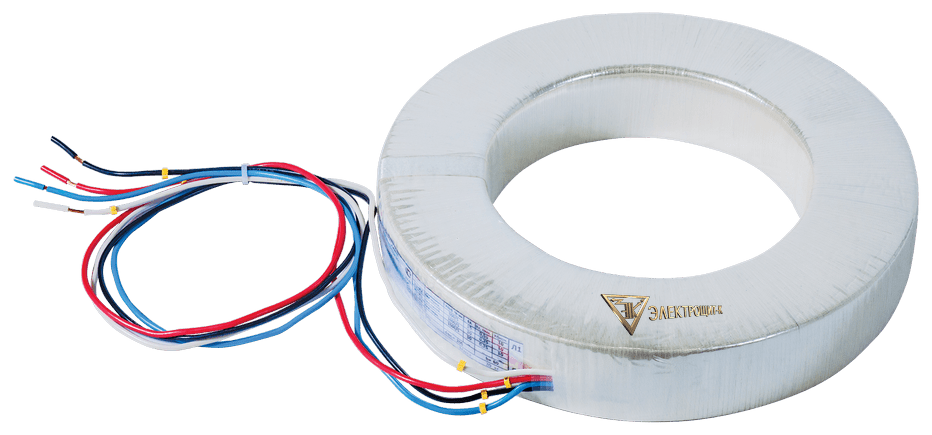

ТРАНСФОРМАТОРЫ ТОКА ТВ-ЭК М1
Трансформаторы тока ТВ-ЭК М1 применяются в качестве комплектующих изделий силовых трансформаторов и вакуумных выключателей и устанавливаются внутри бака силового трансформатора или кожуха выключателя.
Первичной обмоткой данных трансформаторов служит ввод силового трансформатора или вакуумного выключателя. Эксплуатация осуществляется в среде воздуха или масла. Изоляция трансформатора обеспечивается изоляцией первичной цепи конечного изделия. Выводы вторичных обмоток выполняются гибкими проводами в соответствии с конструктивными особенностями оборудования.
Конструктивные особенности ТВ-ЭК М1
- встроенное исполнение для силовых трансформаторов и вакуумных выключателей;
- первичной обмоткой служит ввод оборудования;
- вторичные обмотки для измерения и защиты;
- изоляция обеспечивается конструкцией конечного изделия;
- исполнение для работы в воздушной или масляной среде;
- гибкие выводы вторичных цепей под конструктивные требования оборудования.
Основные характеристики
номинальное напряжение: 0,66–750 кВ
наибольшее рабоче напряжение: 0,72–787 кВ
первичный ток: 50–45000 А
вторичный ток: 1; 2; 2,5; 5 А
частота: 50/60 Гц
число вторичных обмоток: определяется конструкцией конечного изделия
классы точности (измерение и учет): 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
классы защиты: 5P; 10P
классы защиты (IEC 61869-2): 5PR; 10PR; TPY; TPZ; PX; TPX
нагрузка (cos φ 0,8): 1–150 В·А
коэффициент безопасности приборов: 3–50
предельная кратность (защита): 2–300
масса: от 1 до 1500 кг

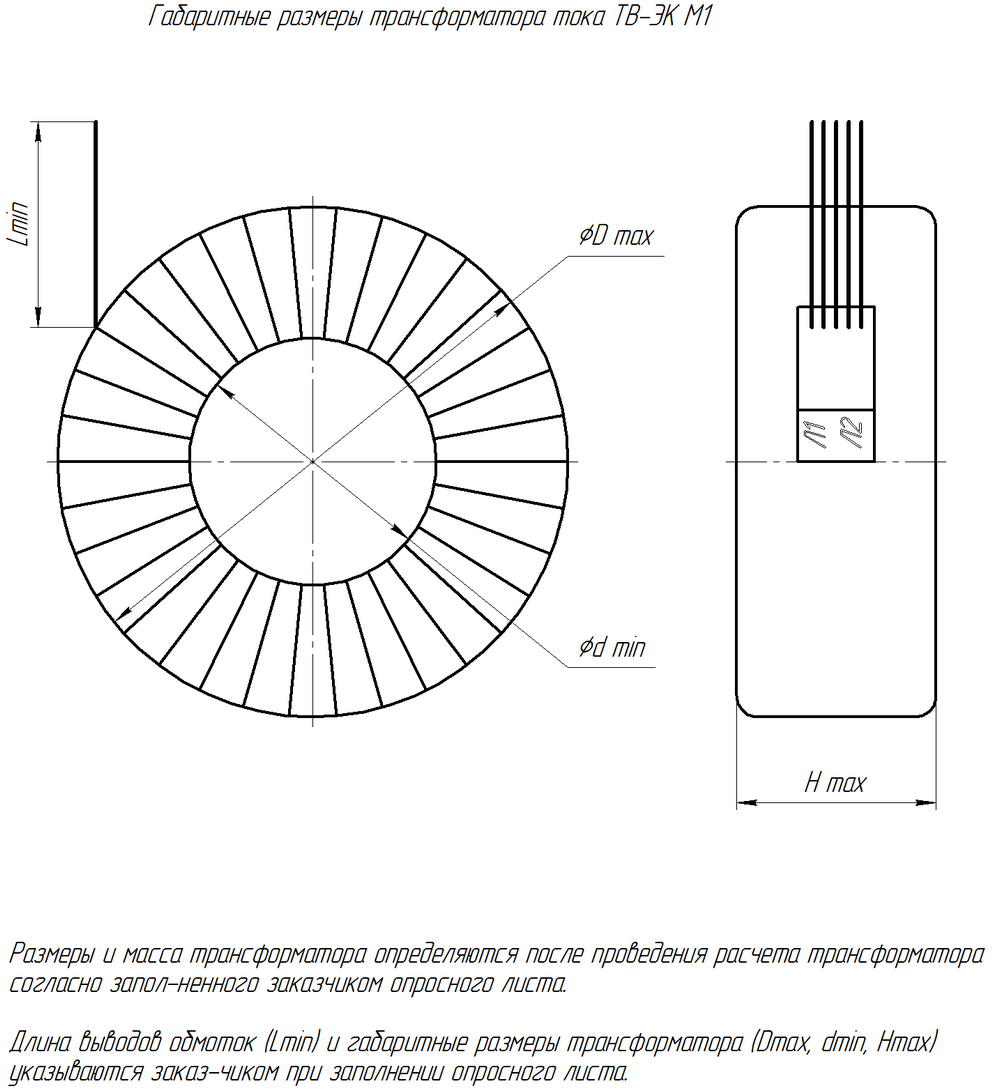

габариты (Dнар × dвнутр × H): до 1400×1200×500 мм
срок службы: не менее 30–45 лет
Варианты исполнения
(определяются исполнением конечного оборудования)
Назначение и применение
ТВ-ЭК М1 применяется для:
- измерения и учета электроэнергии в составе силовых трансформаторов и выключателей
- релейной защиты и автоматики
- сигнализации и управления
- передачи измерительной информации в высоковольтных электроустановках
Принцип работы
При протекании переменного тока через первичную цепь (ввод силового трансформатора или вакуумного выключателя) трансформатор тока ТВ-ЭК М1 преобразует его в пропорциональный вторичный ток. Это обеспечивает передачу измерительной информации, а также гальваническую изоляцию между высоковольтной первичной цепью и вторичными цепями измерения и защиты.
