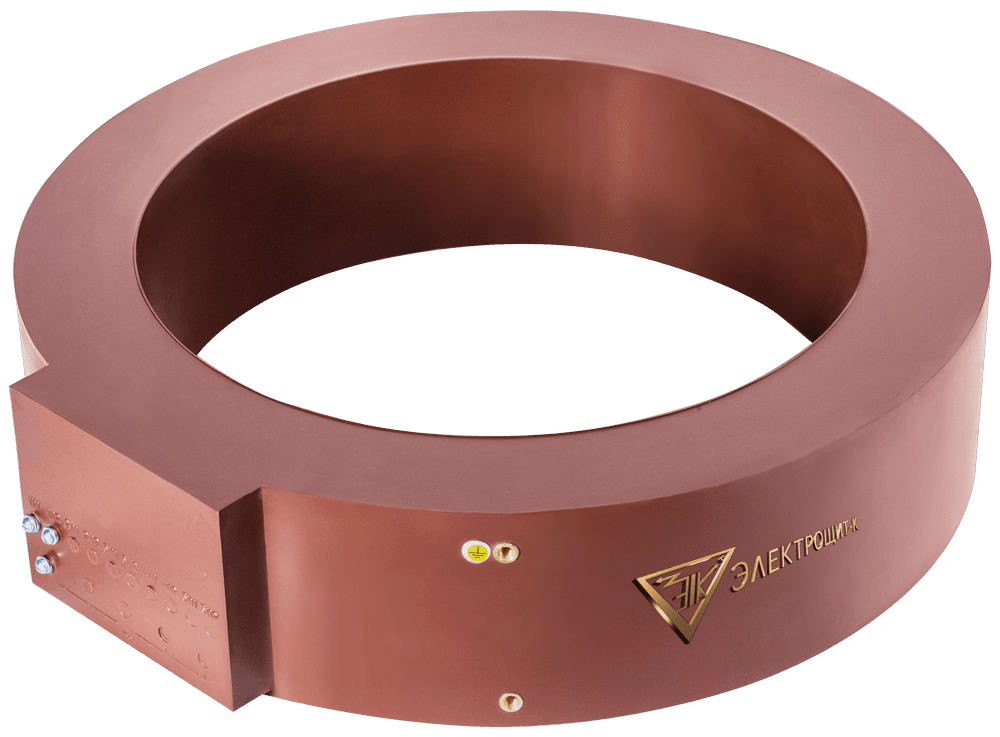

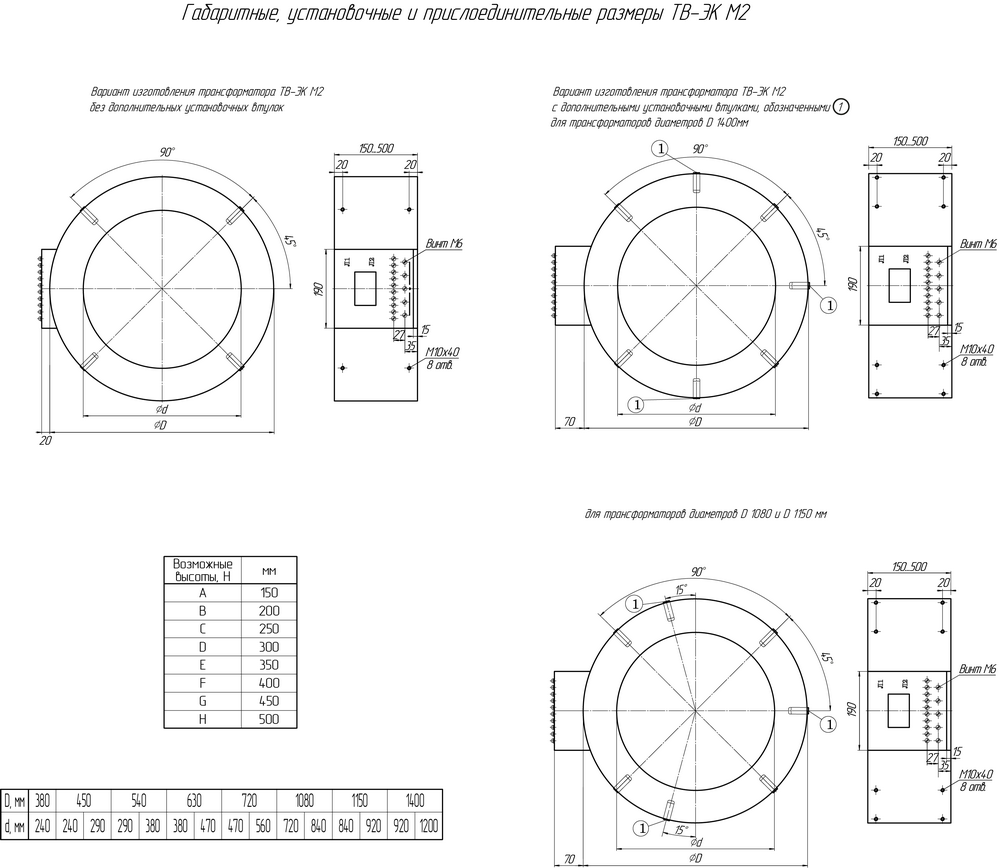

Сертификация ГОСТ и ТР ТСТРАНСФОРМАТОРЫ ТОКА ТВ-ЭК М2
Трансформаторы тока ТВ-ЭК М2 используются для установки в токопроводы или шинопроводы и являются комплектующими изделиями электроустановок. Монтаж трансформатора осуществляется внутри кожуха токопровода.
Первичной обмоткой трансформаторов служит токоведущая шина. Изоляция обеспечивается корпусом трансформатора, выполненным из компаунда, а также изоляцией, предусмотренной конструкцией первичной цепи конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора и выполняются в соответствии с конструктивными особенностями оборудования.
Применяются для передачи сигнала измерительной информации приборам учета, измерения, устройствам релейной защиты, автоматики, сигнализации и управления. Используются в цепях коммерческого и технического учета электроэнергии в установках переменного тока различных классов напряжения.
Климатическое исполнение — УХЛ, категория размещения 1, 1.1 по ГОСТ 15150-69.
E — переключение по вторичной обмотке
F — переключение по первичной обмотке (если предусмотрено исполнением изделия)
ТВ-ЭК М2 применяются для:
При протекании переменного тока по первичной шине трансформатор тока преобразует его в пропорциональный вторичный ток. Это обеспечивает точную передачу измерительной информации, а также гальваническую развязку между первичной цепью высокого напряжения и вторичными цепями измерения и защиты.
| Номинальное напряжение, кВ | 0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 |
| Наибольшее рабочее напряжение, кВ | 0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40; 126; 172; 252; 363; 525; 787 |
| Номинальный первичный ток, А | от 50 до 45000 |
| Номинальный вторичный ток, А | 1; 2; 2,5; 5 |
| Номинальная частота, Гц | 50; 60 |
| Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cosϕ2=0,8, ВА | от 1 до 150 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 |
| Классы точности вторичных обмоток для защиты: - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 | 5Р; 10Р 5PR; 10PR; ТРY; ТРZ; PX; ТРХ |
| Номинальный коэффициент безопасности KБном вторичных обмоток для измерения и учета | от 3 до 50 |
| Номинальная предельная кратность Kном вторичных обмоток для защиты | от 2 до 300 |
| Масса, кг, не более | от 1 до 1500 |
| Габаритные размеры (Dнар х dвнутр х Н) max. | 1400х1200х500 |
