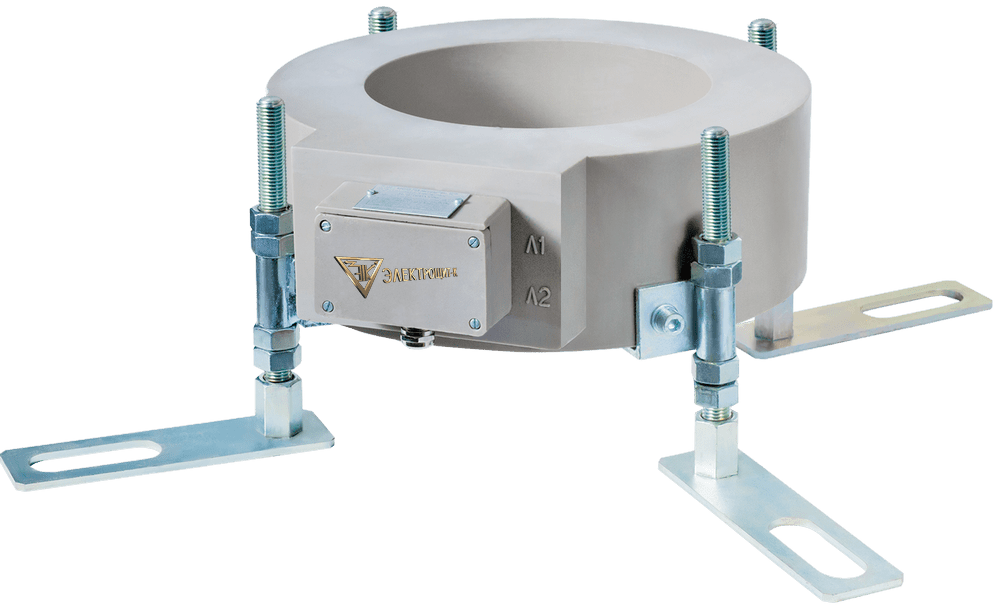

ТРАНСФОРМАТОРЫ ТОКА ТВ-ЭК М3
Трансформаторы тока ТВ-ЭК М3 предназначены для оснащения действующих (эксплуатируемых) силовых трансформаторов и являются встроенными измерительными трансформаторами тока.
Первичной обмоткой данных трансформаторов служит высоковольтный ввод силового трансформатора. Изоляция обеспечивается корпусом трансформатора, выполненным из компаунда, а также изоляцией, предусмотренной конструкцией первичной цепи конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора и выводятся в клеммную коробку.
Применяются для передачи сигнала измерительной информации приборам учета, измерения, устройствам релейной защиты, автоматики, сигнализации и управления. Используются в цепях коммерческого и технического учета электроэнергии в электроустановках переменного тока различных классов напряжения.
Климатическое исполнение — УХЛ, категория размещения 1, 1.1 по ГОСТ 15150-69.
Конструктивные особенности ТВ-ЭК М3
- встраиваемое исполнение для оснащения действующих силовых трансформаторов;
- первичной обмоткой служит высоковольтный ввод трансформатора;
- вторичные обмотки для измерения и защиты;
- корпус из компаунда обеспечивает изоляцию трансформатора;
- выводы вторичных цепей выведены в клеммную коробку;
- возможность модернизации силового оборудования без замены основного узла.
Основные характеристики
номинальное напряжение: 0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 кВ
наибольшее рабочее напряжение: 0,72; 3,6; 7,2; 12; 17,5; 24; 26,5; 30; 40; 126; 172; 252; 363; 525; 787 кВ
первичный ток: 50–45000 А
вторичный ток: 1; 2; 2,5; 5 А
частота: 50/60 Гц
вторичная нагрузка (cos φ = 0,8): 1–150 В·А
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
классы защиты: 5P; 10P
классы защиты (IEC 61869-2): 5PR; 10PR; TPY; TPZ; PX; TPX
коэффициент безопасности приборов (KБном): 3–50
предельная кратность (Kном): 2–300
масса: 1–1500 кг

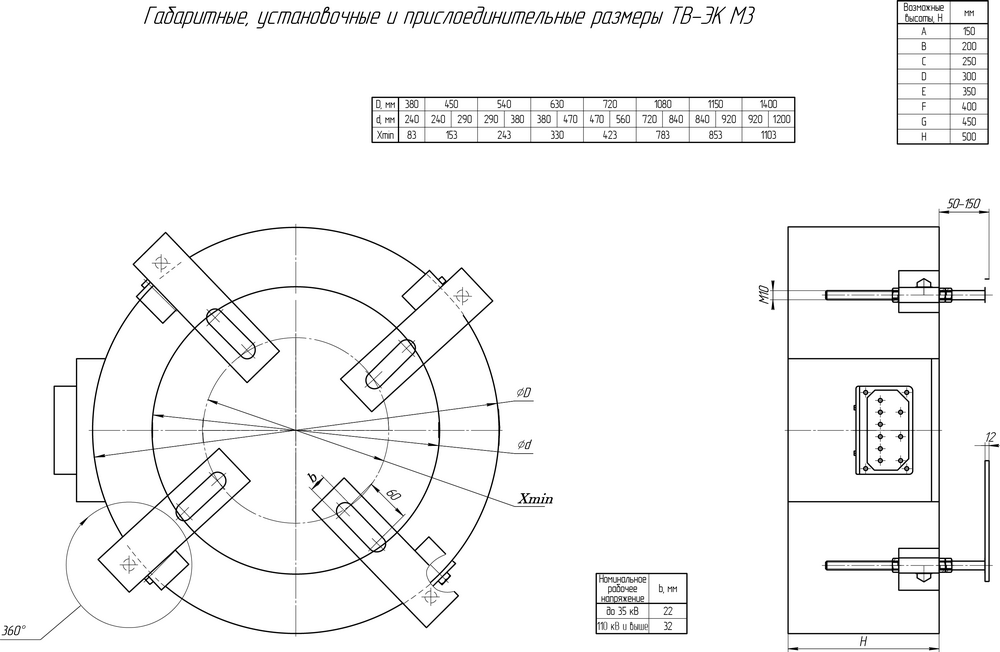

габариты (Dнар × dвнутр × H): до 1400 × 1200 × 500 мм
Назначение и применение
ТВ-ЭК М3 применяются для:
- оснащения и модернизации действующих силовых трансформаторов
- измерения и учета электрической энергии
- релейной защиты и автоматики
- сигнализации и управления
- коммерческого и технического учета электроэнергии
Принцип работы
При протекании переменного тока через высоковольтный ввод силового трансформатора в первичной цепи индуцируется пропорциональный вторичный ток в обмотках трансформатора тока ТВ-ЭК М3. Это обеспечивает точное измерение параметров тока и гальваническую развязку между высоковольтной и измерительной цепями.
