Измерительный трансформатор тока — средство измерений, а значит, в коммерческом учёте электроэнергии он должен быть утверждённого типа и поверенным. Это не формальность: если у ТТ истёк срок поверки, энергосбыт вправе не принимать показания счётчика, включённого через него, и пересчитать объём по своей методике. За последние три года правила для трансформаторов тока менялись дважды: в 2022 году межповерочный интервал для ТТ до 1000 В урезали до 4 лет, в 2024-м вернули 8 лет. Разбираемся, какие сроки поверки действуют сейчас, кто и по какой методике поверяет ТТ, и что делать, если дата поверки уже прошла.

Кратко
  • для ТТ до 1000 В межповерочный интервал снова составляет 8 лет (с 21.08.2024);
  • ГОСТ 8.217-2024 определяет методику поверки, а не её периодичность. Периодичность устанавливается приказами Росстандарта и постановлениями Правительства РФ;
  • поверку выполняют только аккредитованные лаборатории;
  • результаты обязательно вносятся во ФГИС «Аршин» — это единственное юридически значимое подтверждение поверки с 24 сентября 2020 года.

Чем поверка отличается от калибровки

Поверку, калибровку и эксплуатационные проверки часто считают одним и тем же, хотя это разные процедуры:

  • Поверка — обязательная процедура для средств измерений в сфере государственного регулирования (учёт электроэнергии — как раз она). Результат: запись во ФГИС «Аршин» (с 2020 года — единственное юридически значимое подтверждение).
  • Калибровка — добровольная процедура, определяет фактические погрешности прибора. Юридической силы для расчётного учёта не имеет.
  • Проверка (испытания) — эксплуатационные мероприятия (снятие ВАХ, испытание изоляции), не заменяющие поверку.

Разница принципиальная: поверить ТТ может только аккредитованная метрологическая служба, а «проверить» — любая электролаборатория при наладке.

Законодательная база: что изменилось в 2024–2025 годах

Базовая норма — федеральный закон № 102-ФЗ «Об обеспечении единства измерений». С 1 марта 2025 года действует его редакция с поправками закона № 18-ФЗ от 14.02.2024: поверка после ремонта теперь приравнена к периодической, а результаты калибровки можно использовать при поверке.

Важно понимать: периодичность поверки трансформаторов тока устанавливается не ГОСТом, а отдельными нормативными актами — приказами Росстандарта и постановлениями Правительства РФ. ГОСТ 8.217-2024 описывает только методику проведения поверки.

Основные документы для трансформаторов тока:

  • ГОСТ 8.217-2024 «Трансформаторы тока. Методика поверки» — введён 30.09.2024 приказом Росстандарта № 750-ст взамен ГОСТ 8.217-2003. Устанавливает методику первичной и периодической поверок ТТ по ГОСТ 7746 и ГОСТ 23624.
  • Приказ Росстандарта № 225 от 31.01.2022 — установил для измерительных трансформаторов тока до 1000 В единый межповерочный интервал 4 года.
  • Приказ Росстандарта № 1609 от 05.07.2024 — внёс изменения в приказ № 225, вернув интервал 8 лет. Изменения вступили в силу 21 августа 2024 года.
  • Постановление Правительства РФ № 968 от 10.06.2023 — для ТТ напряжением менее 1000 В в приборах учёта трансформаторного включения (ПКУ, АИИС КУЭ) устанавливает минимальный межповерочный интервал 8 лет.

Что уточнил ГОСТ 8.217-2024 по сравнению с версией 2003 года:

  • отдельно прописана поверка шинных, встроенных и разъёмных трансформаторов;
  • поверка при первичных токах 150 и 200 % от номинального (приложение Ж);
  • процедура размагничивания (приложение Б);
  • требования к мощности источника синусоидального тока;
  • условие: суммарная погрешность рабочего эталона и прибора сравнения не должна превышать трети предела допускаемой погрешности поверяемого ТТ.

Межповерочные интервалы для разных типов ТТ

Точный МПИ для конкретной модели указан в описании типа средства измерений и в паспорте. Сроки поверки трансформаторов тока для разных типов приведены в таблице:

Тип трансформатора Напряжение Межповерочный интервал Документ
Т-0,66, ТОП-0,66, ТШП-0,66, ТТК, ТТИ до 1000 В 8 лет (с 21.08.2024); для ТТ, поверенных в период действия приказа № 225 (с 03.02.2022 по 20.08.2024), — 4 года до следующей поверки. Если ТТ был поверен до вступления в силу приказа № 225, сохранялся ранее установленный межповерочный интервал (по описанию типа или паспорту) Приказ № 1609 / № 225
ТЛО-10, ТОЛ-10, ТПЛ-10 6–10 кВ 8 лет Паспорт / Описание типа
ТОЛ-НТЗ-10 и аналогичные литые 10 кВ до 16 лет Паспорт / Описание типа
ТОЛ-35 35 кВ 8–16 лет Паспорт / Описание типа
ТН: ЗНОЛ, НАЛИ 6–35 кВ 8–12 лет ГОСТ 8.216-2011
Важно

межповерочный интервал отсчитывается от даты последней поверки, а не от даты изготовления.

Примечание

для точного определения МПИ конкретного ТТ всегда проверяйте его паспорт или описание типа, а также действующие нормативные документы, если для данной категории средств измерений установлен единый межповерочный интервал. Значения в таблице приведены для ориентира и могут отличаться в зависимости от модификации и года выпуска.

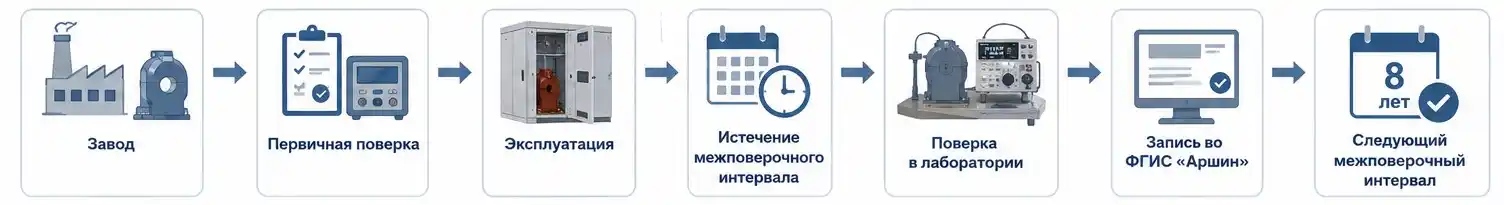

Жизненный цикл трансформатора тока
Схема жизненного цикла трансформатора тока: от завода до следующей поверки

Кому и когда нужна поверка

Поверка трансформаторов тока обязательна для всех средств измерений, участвующих в коммерческом учёте электроэнергии. Однако в зависимости от назначения и области применения требования различаются.

Коммерческий учёт

Расчётные счётчики, ПКУ, точки поставки по ПП РФ № 442. ТТ обязаны быть утверждённого типа и поверенными, класс точности измерительных обмоток — 0,2S или 0,5S. Без действующей поверки показания считаются недействительными.

АИИС КУЭ

Автоматизированные информационно-измерительные системы коммерческого учёта электроэнергии. Трансформаторы в измерительных каналах включаются в состав измерительного комплекса и проходят поверку по графику. По ПП № 968 МПИ для них — не менее 8 лет.

Релейная защита

Защитные обмотки 5P/10P поверяются на соответствие предельной кратности и погрешности. Предельная кратность — это способность обмотки работать при кратностях тока, превышающих номинальный (например, 10P20 означает, что до 20-кратного тока погрешность не превышает 10 %). Чем выше предельная кратность, тем надёжнее защита работает при токах короткого замыкания. Дополнительно при наладке снимают вольт-амперные характеристики.

Технический учёт

Формально вне сферы государственного регулирования, однако сетевые организации обычно требуют поверенные ТТ и здесь. Даже для внутреннего учёта рекомендуется поддерживать поверку для достоверности данных.

Виды поверки
  • Первичная — при выпуске из производства или ввозе в РФ.
  • Периодическая — по истечении установленного межповерочного интервала.
  • Внеочередная — согласно Приказу Минпромторга России от 31.07.2020 № 2510, в случаях:
    • после ремонта средства измерений;
    • при повреждении или отсутствии пломб;
    • при отсутствии подтверждения результатов поверки в ФГИС «Аршин»;
    • по требованию собственника или контролирующих органов.

Как проходит поверка по ГОСТ 8.217-2024

Порядок работ в аккредитованной лаборатории:

  1. Внешний осмотр Проверка корпуса, выводов, маркировки, заземления, целостности пломб. Убедитесь в отсутствии механических повреждений и следов коррозии. Маркировка должна соответствовать паспортным данным.
  2. Проверка электрической прочности изоляции Проводится при первичной поверке для подтверждения безопасности эксплуатации. Испытательное напряжение прикладывается между первичной и вторичной обмотками, а также между обмотками и корпусом.
    Важно
    Испытание изоляции проводится только при первичной поверке. При периодической поверке эта операция не выполняется, чтобы избежать деградации изоляции.
  3. Определение токовой и угловой погрешностей Измерения проводятся методом сличения с эталонным трансформатором тока. Эталонный ТТ подключается последовательно с поверяемым, и сравниваются их выходные сигналы. Это позволяет определить как токовую, так и угловую погрешность для всех вторичных обмоток.
  4. Испытания при различных токах Проводятся при 5, 20, 100 и 120 % номинального первичного тока. Для трансформаторов с расширенным диапазоном измерений испытания выполняются до 200 % номинального тока. Это позволяет оценить поведение ТТ во всём рабочем диапазоне нагрузок.
  5. Проверка при нагрузках Измерения выполняются при номинальной вторичной нагрузке и на нижнем пределе диапазона нагрузок. Это гарантирует, что класс точности сохраняется во всём допустимом диапазоне вторичной нагрузки.
    Примечание
    Для обмоток класса 0,2S и 0,5S проверка при нагрузках является обязательной, так как эти классы предъявляют повышенные требования к точности в расширенном диапазоне.
  6. Размагничивание Выполняется по приложению Б ГОСТ 8.217-2024 для устранения остаточной намагниченности сердечника. Остаточная намагниченность может возникать при отключении тока в первичной цепи, особенно при больших кратностях, и вносить дополнительную погрешность.
  7. Оформление результатов Внесение записи во ФГИС «Аршин», а также (по желанию заказчика) свидетельство о поверке или запись в паспорте. Результаты поверки признаются действительными на всей территории Российской Федерации.
    Итог
    Поверка завершена, результаты внесены в реестр.

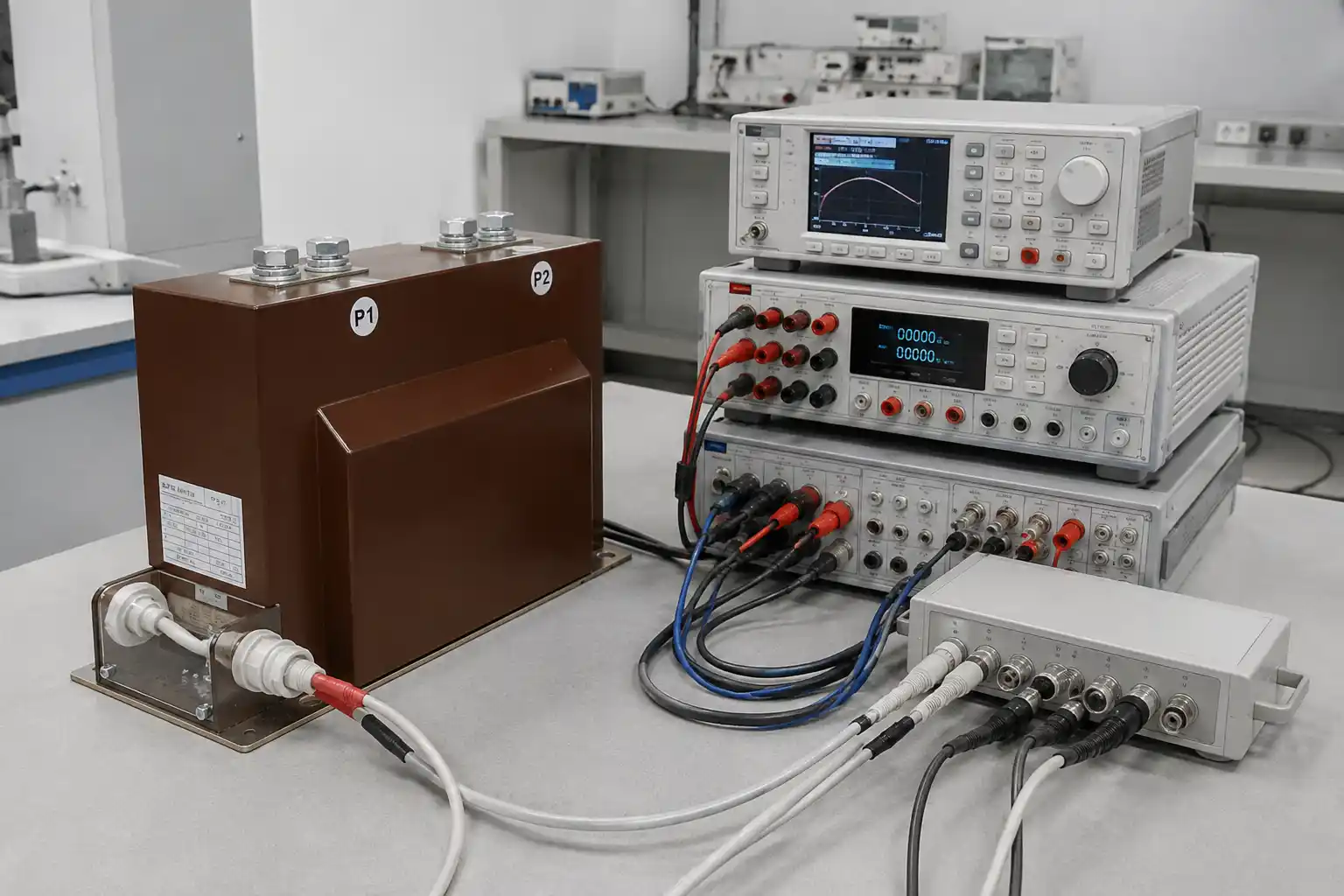

Эталонная установка для поверки трансформаторов тока
Пример эталонной установки для поверки ТТ

Проверка погрешностей ведётся по классам точности: для измерительных обмоток 0,2S/0,5S, для защитных — 5P/10P. Что означают эти обозначения и какие допуски за ними стоят, разобрано в статье про классы точности трансформаторов тока.

Результаты поверки

С 24 сентября 2020 года бумажное свидетельство о поверке носит лишь информационный характер и выдаётся только по заявлению владельца. Единственным юридически значимым подтверждением результатов поверки является электронная запись во ФГИС «Аршин».

Если ТТ прошёл поверку:

  • запись во ФГИС «Аршин» — обязательно, именно по ней энергосбыт и проверяющие сверяют статус прибора. Сведения о результатах поверки передаются в ФГИС «Аршин» в сроки, установленные действующим законодательством (как правило, не позднее 40 рабочих дней);
  • по желанию заказчика — свидетельство о поверке или запись в паспорте (формуляре), заверенная подписью поверителя и знаком поверки.

Если ТТ не прошёл — выдаётся извещение о непригодности, и использовать его в расчётном учёте нельзя.

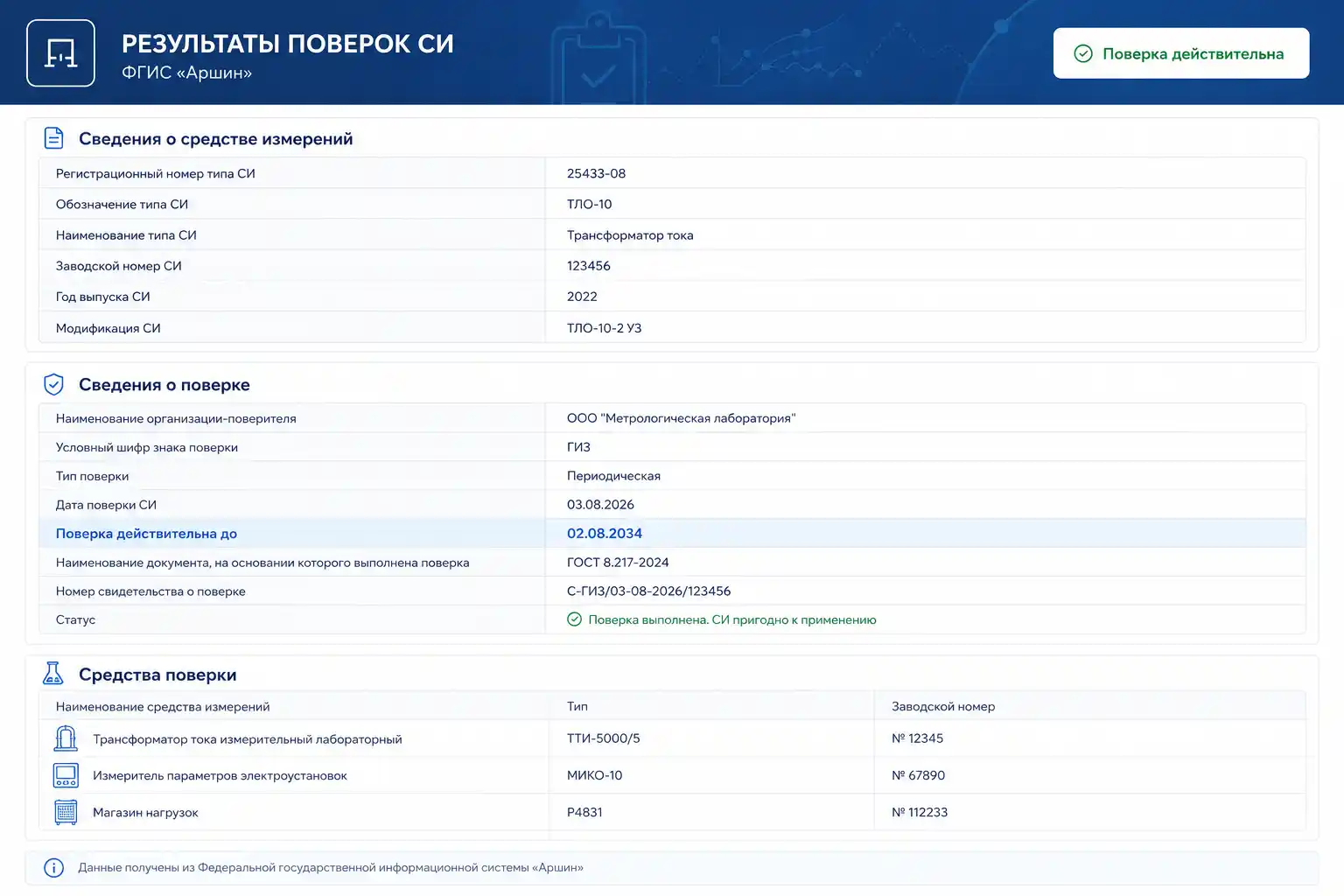

Пример записи во ФГИС Аршин
Пример записи о поверке во ФГИС «Аршин»

Проверить наличие записи о поверке можно на официальном сайте ФГИС «Аршин» по номеру в госреестре или заводскому номеру прибора.

Типовые ошибки при заказе и эксплуатации

Ошибка 1. Путают поверку и калибровку

Заказывают не то, что требует энергосбыт. Поверка — обязательная процедура для средств измерений в сфере госрегулирования. Калибровка — добровольная, юридической силы для расчётного учёта не имеет.

Ошибка 2. Ориентируются только на паспорт производителя

Забывают про приказы Росстандарта № 225 и № 1609 для поверки трансформаторов тока 0,66 кВ. Паспортные данные не отменяют требования нормативных документов.

Ошибка 3. Отдают ТТ в непроверенную лабораторию

Без аккредитации запись в «Аршине» не появится, поверка юридически недействительна. Перед заключением договора обязательно проверяйте статус лаборатории в реестре Росаккредитации (реестр доступен на официальном сайте fsa.gov.ru).

Ошибка 4. Не включают ТТ в график поверки

Поверка всплывает в самый неподходящий момент. Ведение графика поверок — обязанность владельца средств измерений. Просрочка приводит к перерасчётам и штрафам.

Ошибка 5. Игнорируют экономическую целесообразность

Для массовых ТТ 0,66 кВ (Т-0,66, ТТИ) стоимость демонтажа, доставки и поверки часто выше цены нового поверенного трансформатора. Иногда выгоднее заменить, чем поверять.

Ошибка 6. Забывают про защитные обмотки

Для РЗА важен не только класс 0,2S/0,5S измерительной обмотки, но и работоспособность обмоток 5P/10P. Проверка защитных обмоток обязательна при вводе в эксплуатацию.

Ошибка 7. Считают дату изготовления началом МПИ

Межповерочный интервал отсчитывается от даты последней поверки, а не от даты изготовления. Это частая ошибка, которая приводит к неправильному планированию поверок.

Ошибка 8. Не проверяют наличие записи во ФГИС «Аршин» после поверки

Без записи в системе поверка считается недействительной для проверяющих органов. Бумажное свидетельство с 2020 года носит лишь информационный характер.

Критическая ошибка

Допускают ошибки при подключении ТТ. Неправильная полярность или схема соединения могут привести к некорректной работе учёта и защиты. В результате даже поверенный ТТ не будет обеспечивать требуемую точность. Подробнее — в статье об ошибках подключения трансформаторов тока.

Вывод

ГОСТ 8.217-2024 не изменил периодичность поверки трансформаторов тока, но существенно обновил методику её проведения. Для большинства измерительных ТТ до 1000 В сегодня действует межповерочный интервал 8 лет, однако для оборудования, поверенного в период действия приказа № 225, до следующей поверки сохраняется четырёхлетний интервал. Перед отправкой трансформатора на поверку всегда проверяйте описание типа, паспорт изделия и наличие аккредитованной лаборатории, которая внесёт результаты во ФГИС «Аршин» — с 24 сентября 2020 года это единственное юридически значимое подтверждение поверки.
