Трансформатор напряжения VTS 36

Трансформатор напряжения VTS 36 – это однофазный однополюсный изолированный трансформатор, предназначенный для применения в сетях высокого напряжения. Они предназначаются для измерения и защиты распределительных устройств ВН закрытого исполнения. Значения вторичного напряжения составляют: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В. Классы точности измерительной обмотки: 0,2; 0,5; 1; 3; обмоток защиты: 3Р и 6Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки.

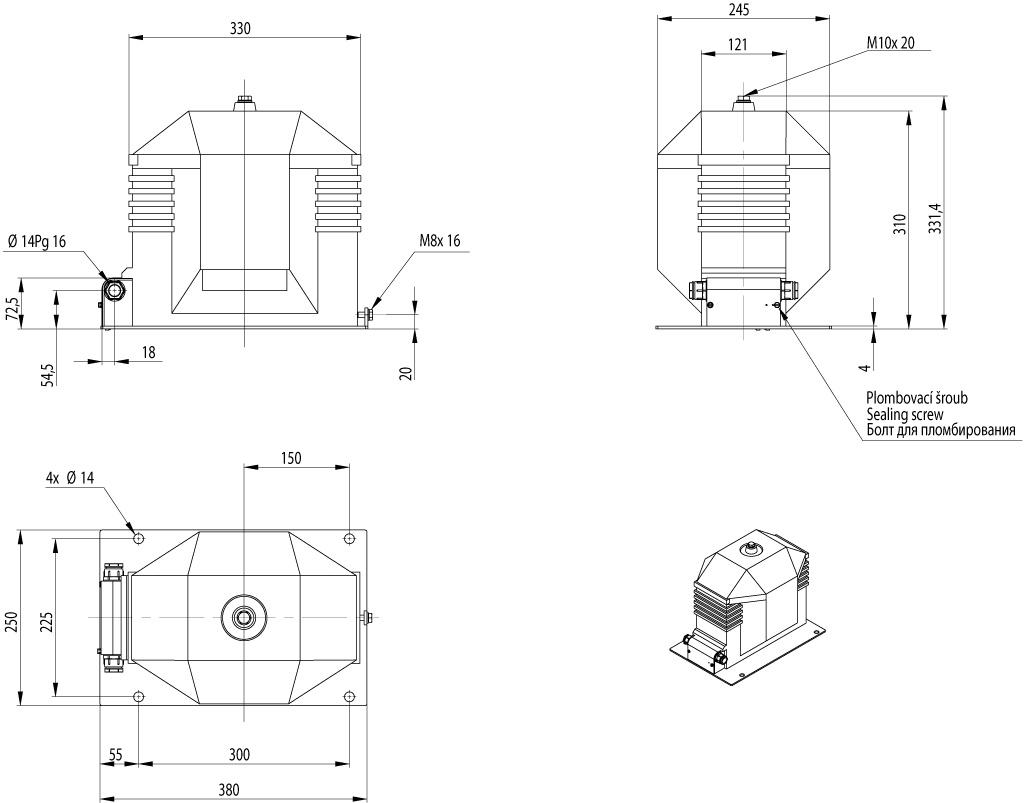

Магнитопровод трансформаторов напряжения изготовлен из ориентированных трансформаторных лент в виде сердечника С-образной формы. Все активные части трансформатора залиты эпоксидной смесью. Эта масса выполняет как электроизоляционную, так и механическую функции. Трансформаторы закрепляются с помощью четырех болтов через отверстия в опорной плите. Вывод первичной обмотки «А» осуществлен с помощью шпильки М10.

При подключении VTS 36 для демпфирования динамических сил и вибрации в сети рекомендуем применять проводники диаметром до 6 мм² и кабельные наконечники. ВНИМАНИЕ: при ином способе подключения не должно происходить механическое перенапряжение изолятора в направлении от корпуса трансформатора.

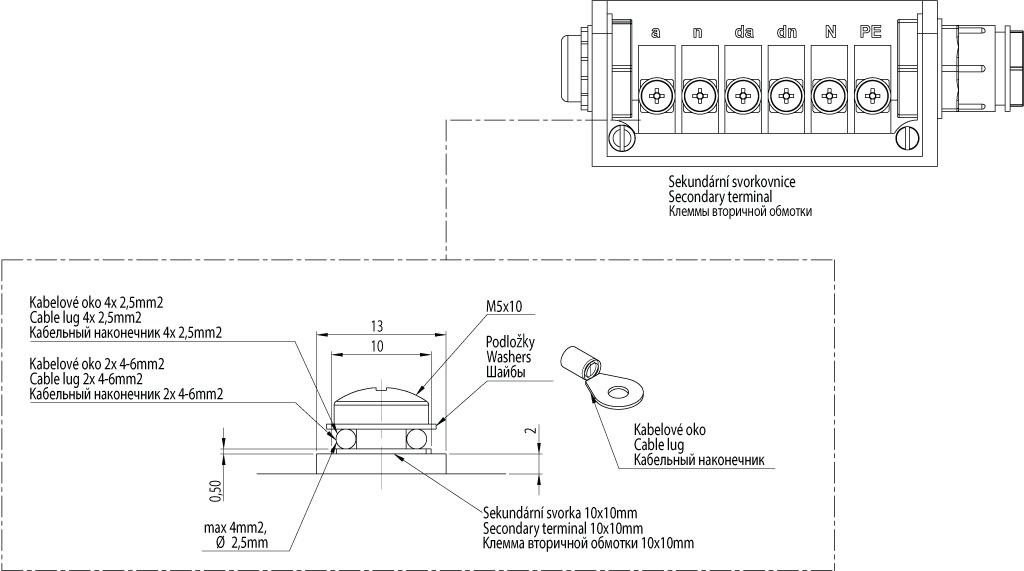

Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен кожухом с винтом для опломбирования. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы VTS 36 на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформатор напряжения VTS 36 прошел испытания в соответствии с нормой МЭК 60044-2 и ГОСТ 1983-89. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний.
