Опорный трансформатор тока CTSO 38L

Опорный трансформатор тока CTSO 38L наружной установки предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц и устанавливается в открытые распределительные устройства и другие электроустановки класса напряжения 35 кВ с номинальными первичными токами 5 – 4000 А. Является самостоятельным изделием.

Значение вторичного тока составляет 5А или 1А с возможностью комбинирования. Классы точности измерительных обмоток: 0,2; 0,5; 0,2S; 0,5S; 1; 3; защитных обмоток: 5Р; 10Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Максимальный рабочий ток составляет 120% I_ном. При желании Заказчика возможно изготовление трансформаторов с величиной 200% I_ном.

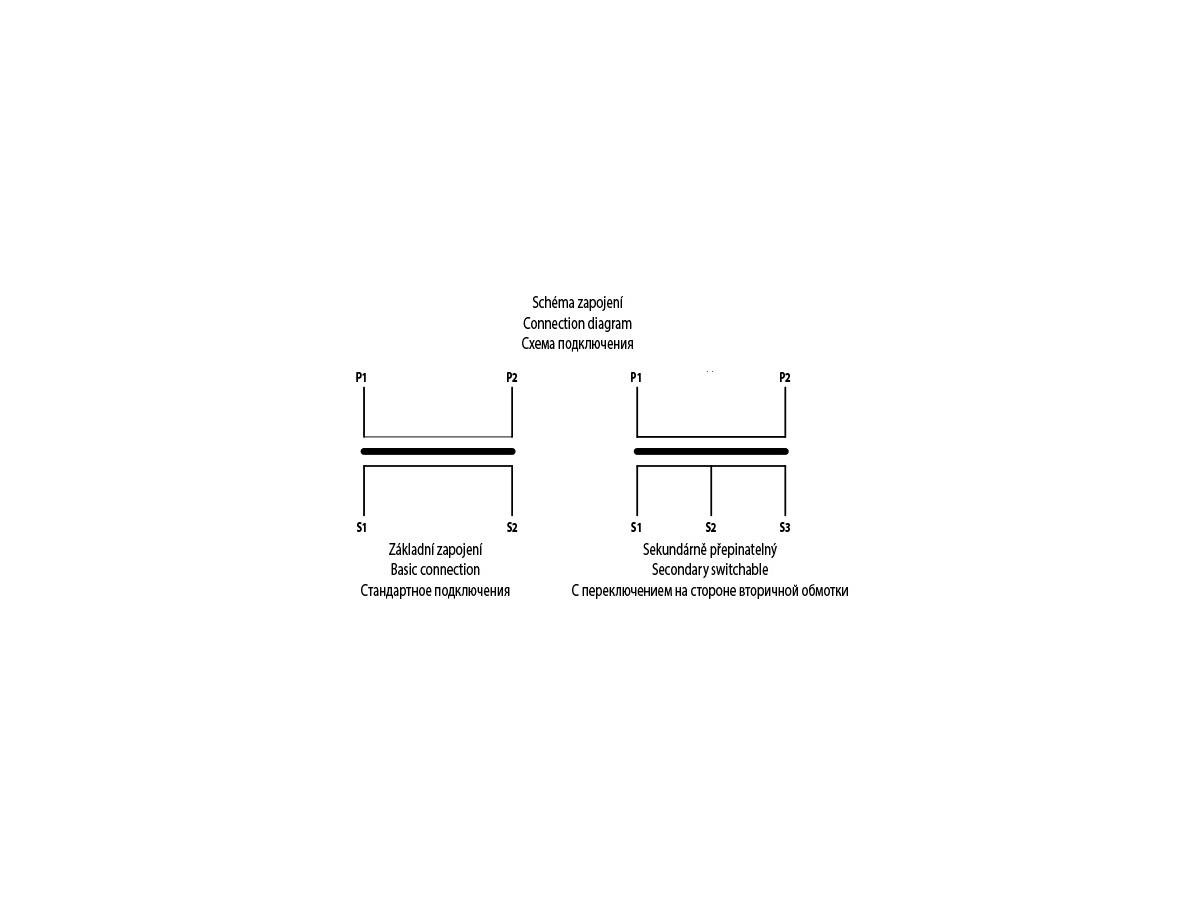

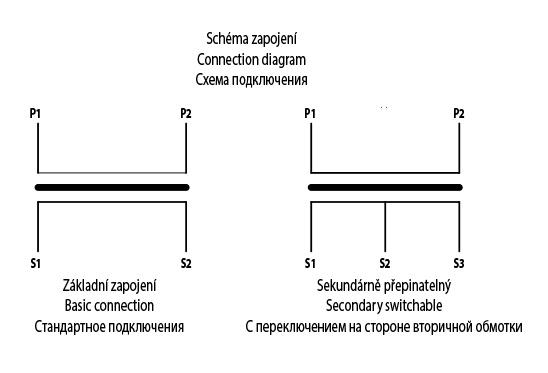

Трансформатор CTSO 38L выполнен в виде опорной конструкции с одновитковой или многовитковой первичной обмоткой. Конструкция трансформатора позволяет производить переключение не только на стороне вторичной обмотки, но и на стороне первичной обмотки. Трансформатор CTSO 38L имеет до 6-и вторичных обмоток.

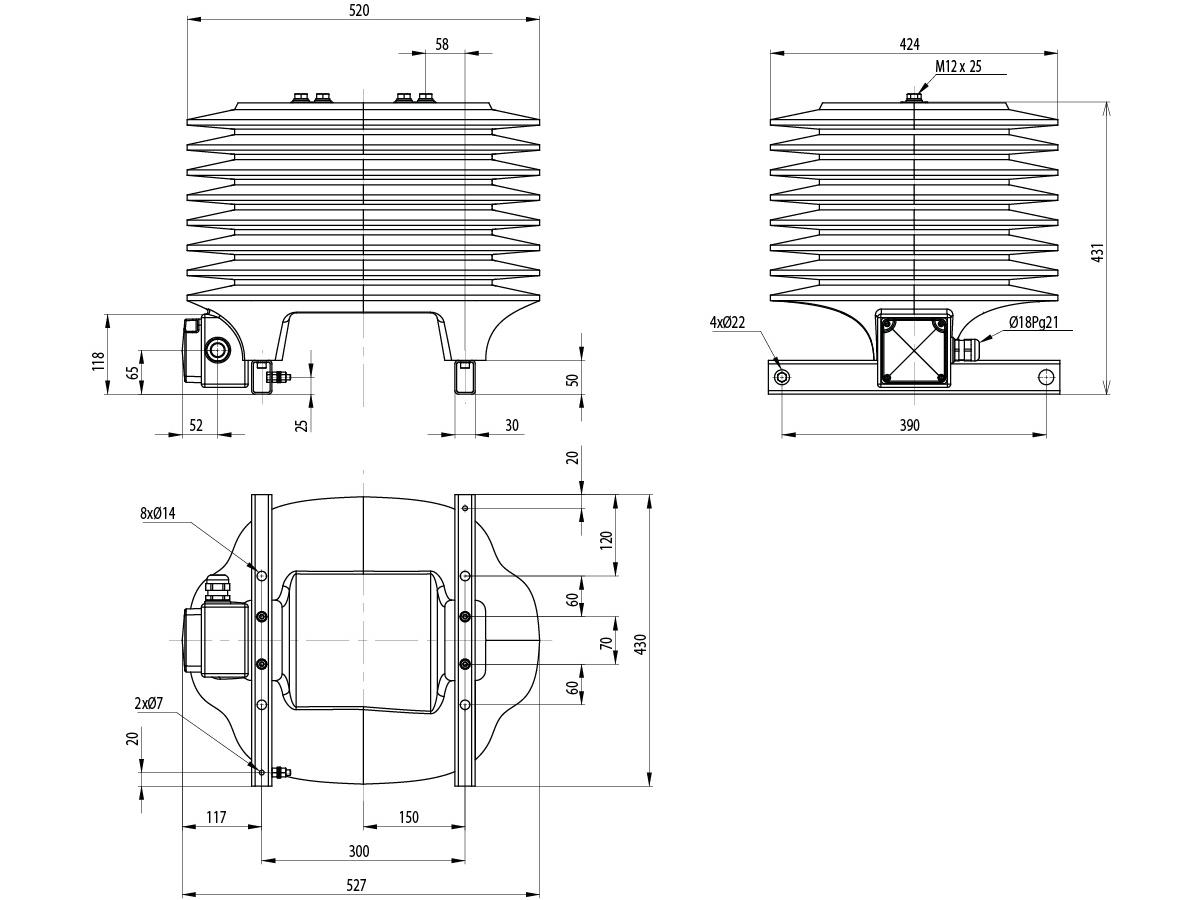

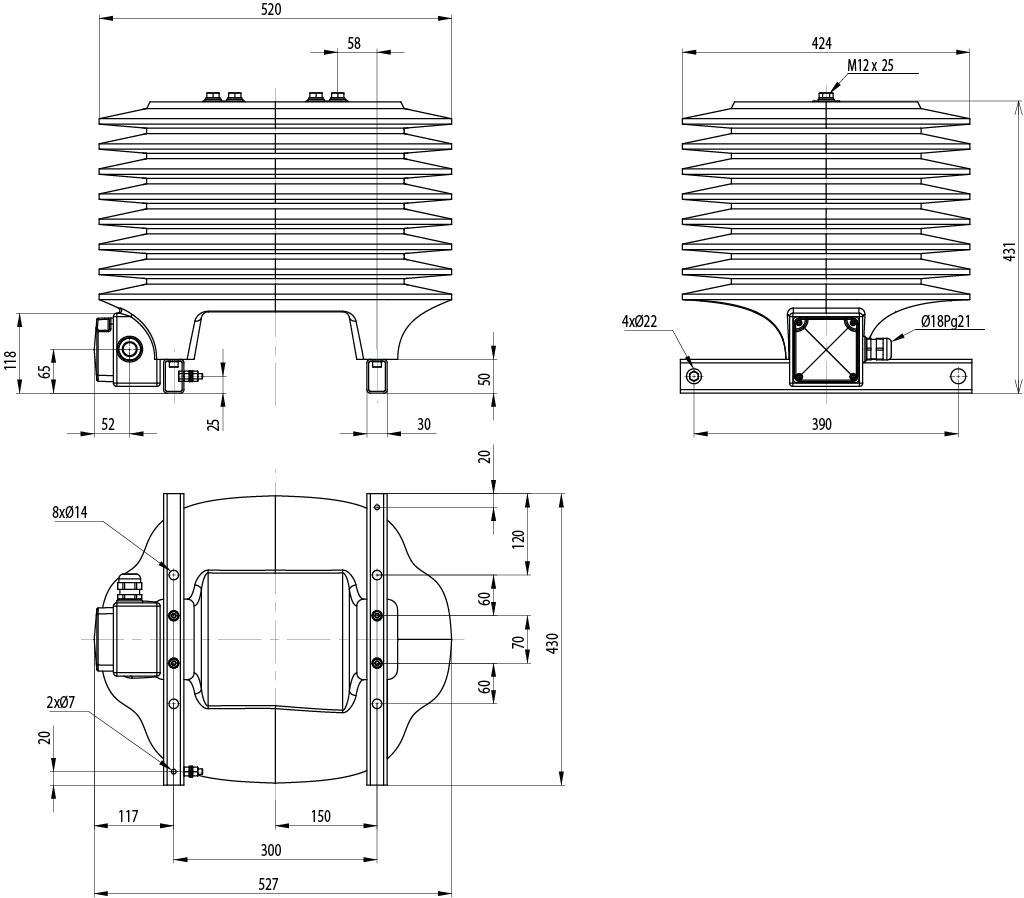

Первичная и вторичные обмотки трансформатора CTSО 38L залиты эпоксидным компаундом, коричневого цвета, стойким к воздействию окружающей среды (ультрафиолетового излучения, влажности и т. п.). Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы устанавливаются с помощью четырех болтов М12 через отверстия в опорной плите.

В случае необходимости замены старых типов трансформаторов (разных производителей), мы поставляем трансформаторы CTSО 38L на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформатор тока СTSO 38L изготавливаются в климатическом исполнении «УХЛ» категории размещения 1 по ГОСТ 15150.

Другие технические параметры могут быть проконсультированы с производителем.
