Трансформатор напряжения VTO 15


  • Описание товара
  • Краткая характеристика
  • Технические характеристики

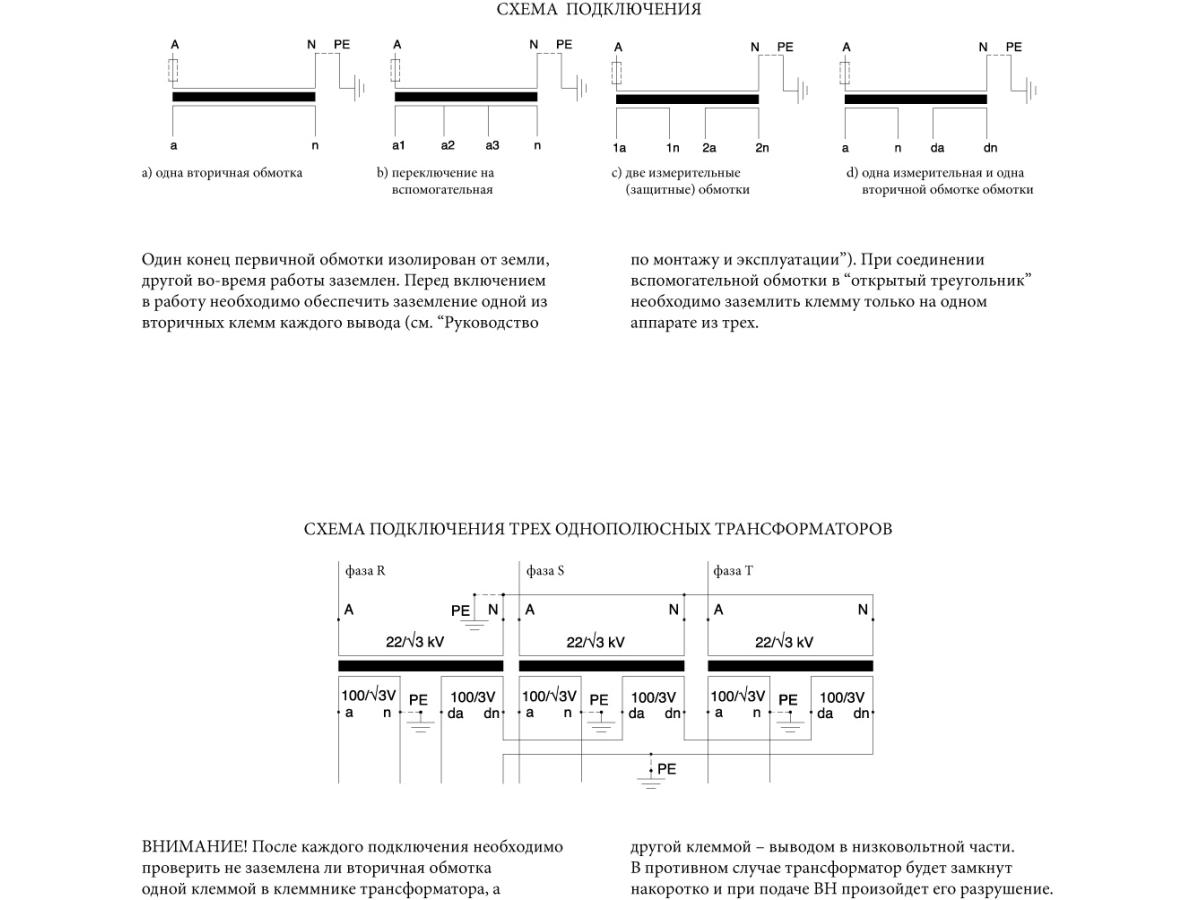

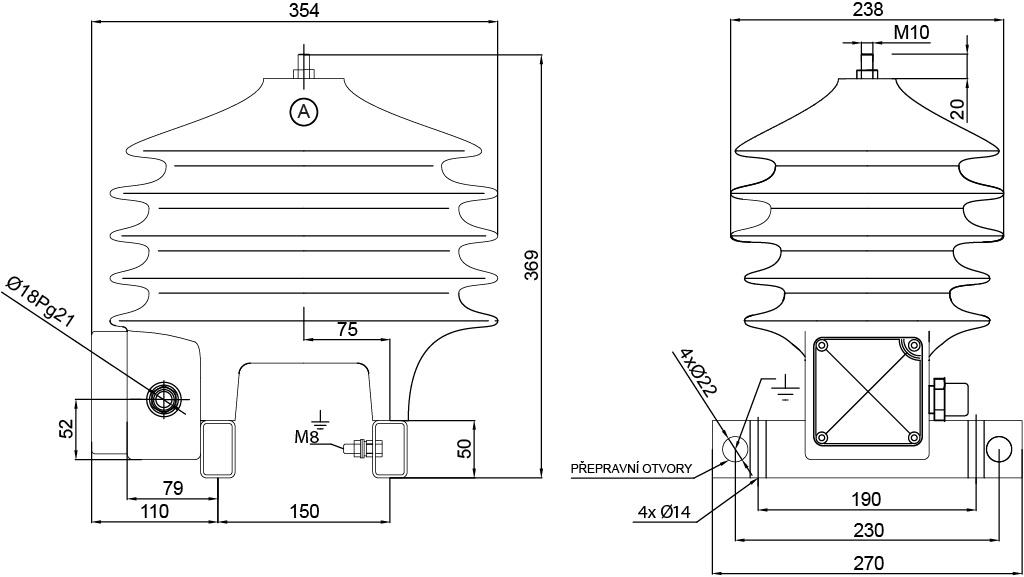

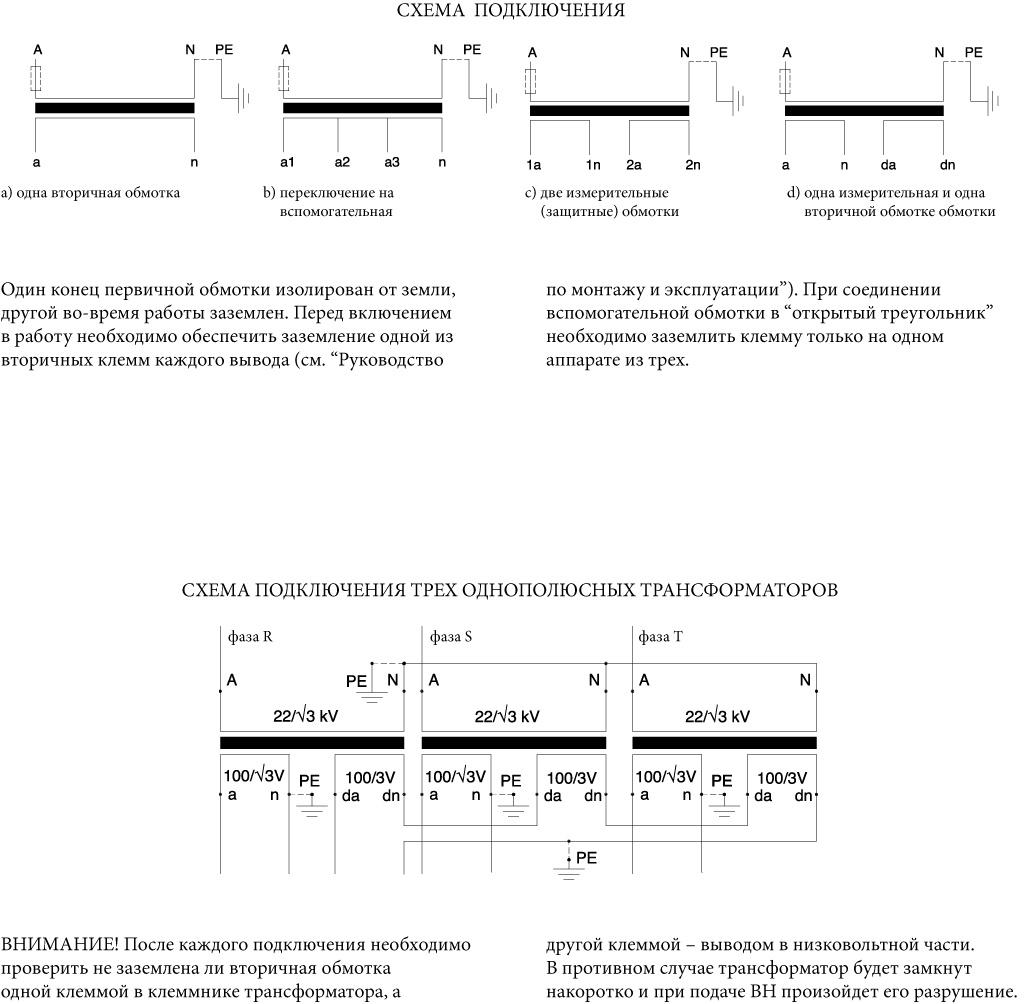

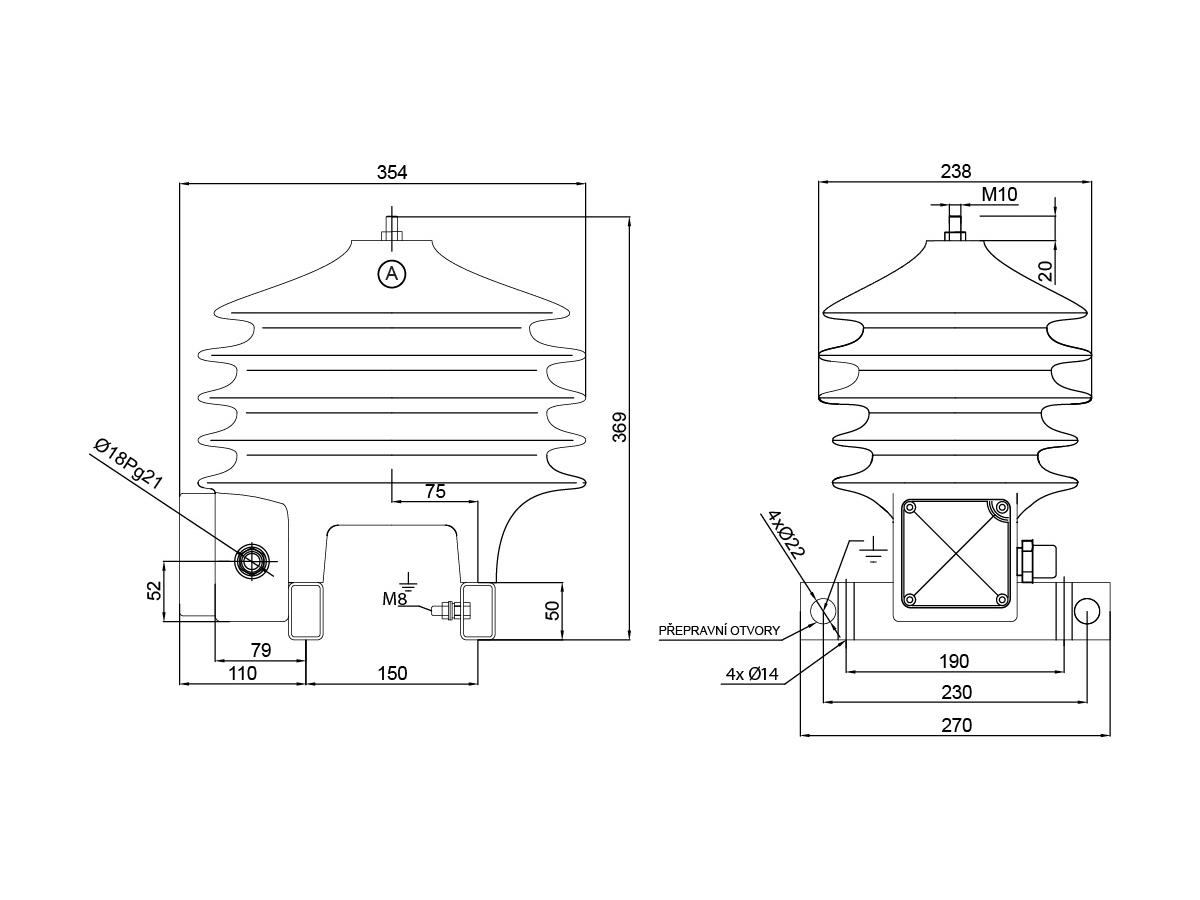

  • Габаритный чертеж
  • Сертификаты
  • Свидетельство об утверждении типа СИ
  • Руководство по эксплуатации
  • Производитель

Трансформаторы напряжения VTO 15 – это однофазные трансформаторы, предназначенные для применения в сетях высокого напряжения. Они предназначаются для измерения и защиты распределительных устройств ВН открытого исполнения.

Могут быть применены для питания приводов разъединителей с дистанционным управлением.

Классы точности измерительных обмоток: 0,2; 0,5; 1; 3; обмоток защиты: 3Р и 6Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Магнитопровод трансформаторов напряжения VTO 15 изготовлен из ориентированных трансформаторных лент в виде сердечника С-образной формы. Выводы первичной обмотки осуществлены с помощью шпилек М10. При подключении трансформаторов для демпфирования динамических сил и вибрации в сети рекомендуем применять проводники диаметром до 6 мм2 и кабельные наконечники.

По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний.

ВНИМАНИЕ: при ином способе подключения не должно происходить механическое перенапряжение изолятора в направлении от корпуса трансформатора.

Все активные части трансформаторов VTO залиты эпоксидной смесью, стойкой к воздействию окружающей среды (ультрафиолетового излучения, влажности и т. п.). Эта масса выполняет как электроизоляционную, так и механическую функции. Трансформаторы закрепляются с помощью четырех болтов М12 через отверстия в опорной плите. Клеммы первичной обмотки трансформатора оснащены болтами М12х35 мм. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен герметичным кожухом, который можно опломбировать. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы VTO на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформаторы напряжения VTO 15 прошли испытания в соответствии с нормой IEC 60044-2 и GOST 1516.3-96.

Иные технические параметры необходимо обговаривать с изготовителем.



Трансформатор напряжения VTO 15: классы напряжения 3; 6; 10; 15 кВ; внешней установки; до 4-х обмоток.
Напряжение изоляции:  17.5 кВ
Испытательное переменное напряжение:  55 кВ
Испытательное импульсное напряжение:  95 кВ
Номинальное первичное напряжение: 1000/√3 – 15000/√3 В
Номинальное вторичное напряжение: 100/√3, 110/√3, 120/√3 В
Номинальное вспомогательное напряжение: 100/3, 110/3, 120/3 В
Класс точности - измерение: 0.2, 0.5, 1, 3
Класс точности - защита: 3Р, 6Р
Номинальная нагрузка: 30, 50, 75, 100, 150 ВА
Максимальная нагрузка: 400 ВА
Номинальная частота: 50 Гц
Длина пути утечки: 650 мм
Масса: 24 кг
Температурный класс: E
Условия работы: рабочая температура от -60°C до +55°C
Стандарт: ČSN EN 60044-2, IEC EN 60044-2, ČSN EN 61869-1, ČSN EN 61869-3, IEC EN 61869-1, IEC EN 61869-3, GOST 15 150
KPB Intra s.r.o. (Чешская Республика)
