Трансформатор напряжения VTO 38

Трансформаторы напряжения VTO 38 – это однофазные трансформаторы, предназначенные для применения в сетях высокого напряжения. Они предназначаются для измеренияй и защиты распределительных устройств ВН открытого исполнения.

Могут быть применены для питания приводов разъединителей с дистанционным управлением.

Классы точности измерительных обмоток: 0,2; 0,5; 1; 3; обмоток защиты: 3Р и 6Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Магнитопровод трансформаторов напряжения VTO 38 изготовлен из ориентированных трансформаторных лент в виде сердечника С-образной формы. Выводы первичной обмотки осуществлены с помощью шпилек М10. При подключении трансформаторов для демпфирования динамических сил и вибрации в сети рекомендуем применять проводники диаметром до 6 мм² и кабельные наконечники.

По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний.

ВНИМАНИЕ: при ином способе подключения не должно происходить механическое перенапряжение изолятора в направлении от корпуса трансформатора.

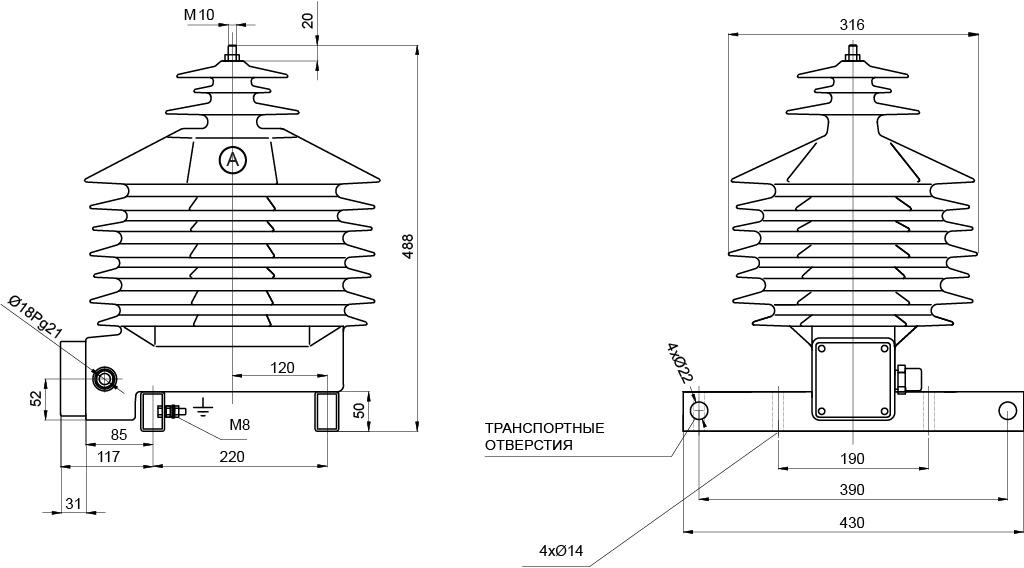

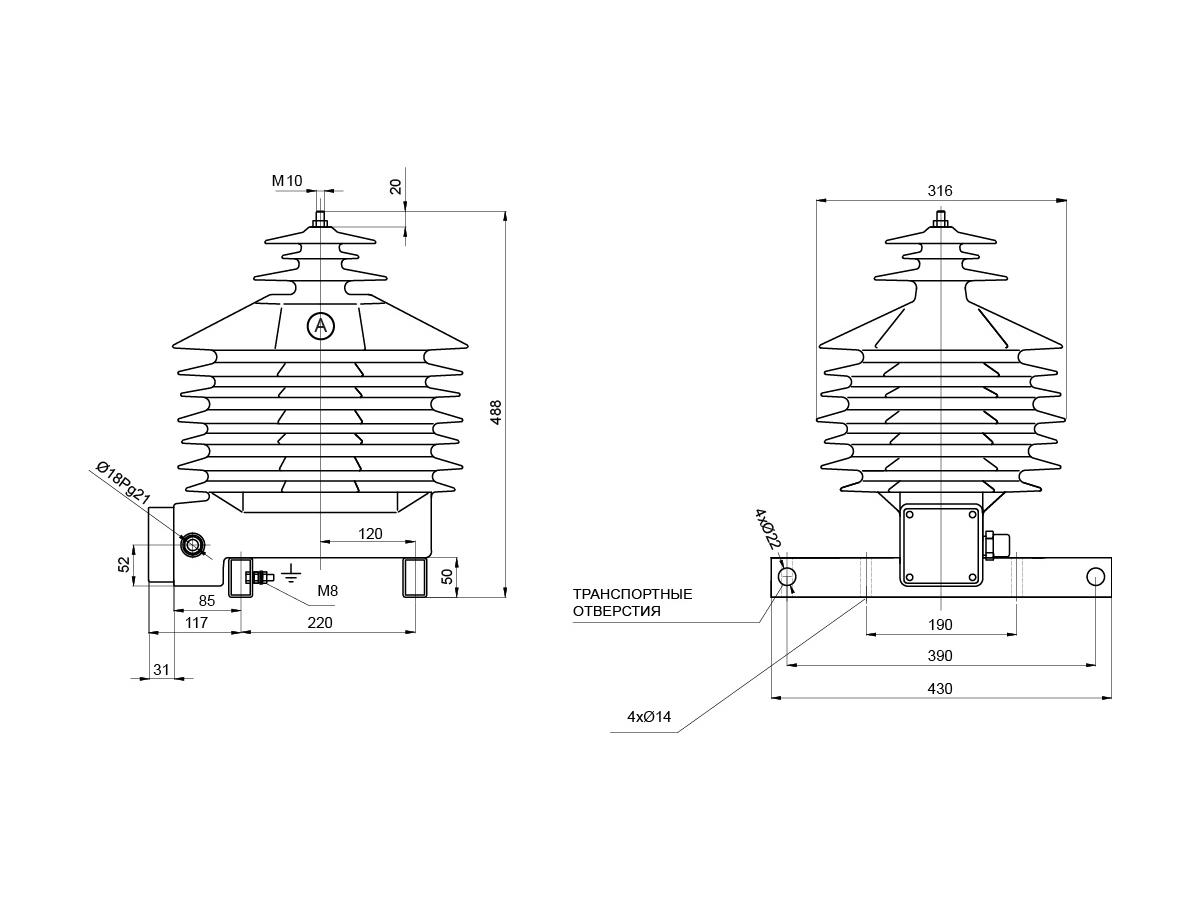

Все активные части трансформаторов VPT залиты эпоксидной смесью, стойкой к воздействию окружающей среды (ультрафиолетового излучения, влажности и т. п.). Эта масса выполняет как электроизоляционную, так и механическую функции. Трансформаторы закрепляются с помощью четырех болтов М12 через отверстия в опорной плите. Клеммы первичной обмотки трансформатора оснащены болтами М12х35 мм. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен герметичным кожухом, который можно опломбировать. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы VPT на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Аппаратные трансформаторы напряжения VTO 38 прошли испытания в соответствии с нормой IEC 60044 и GOST 1516.3-96.

Иные технические параметры необходимо обговаривать с изготовителем.
