Трансформатор напряжения VTS 12

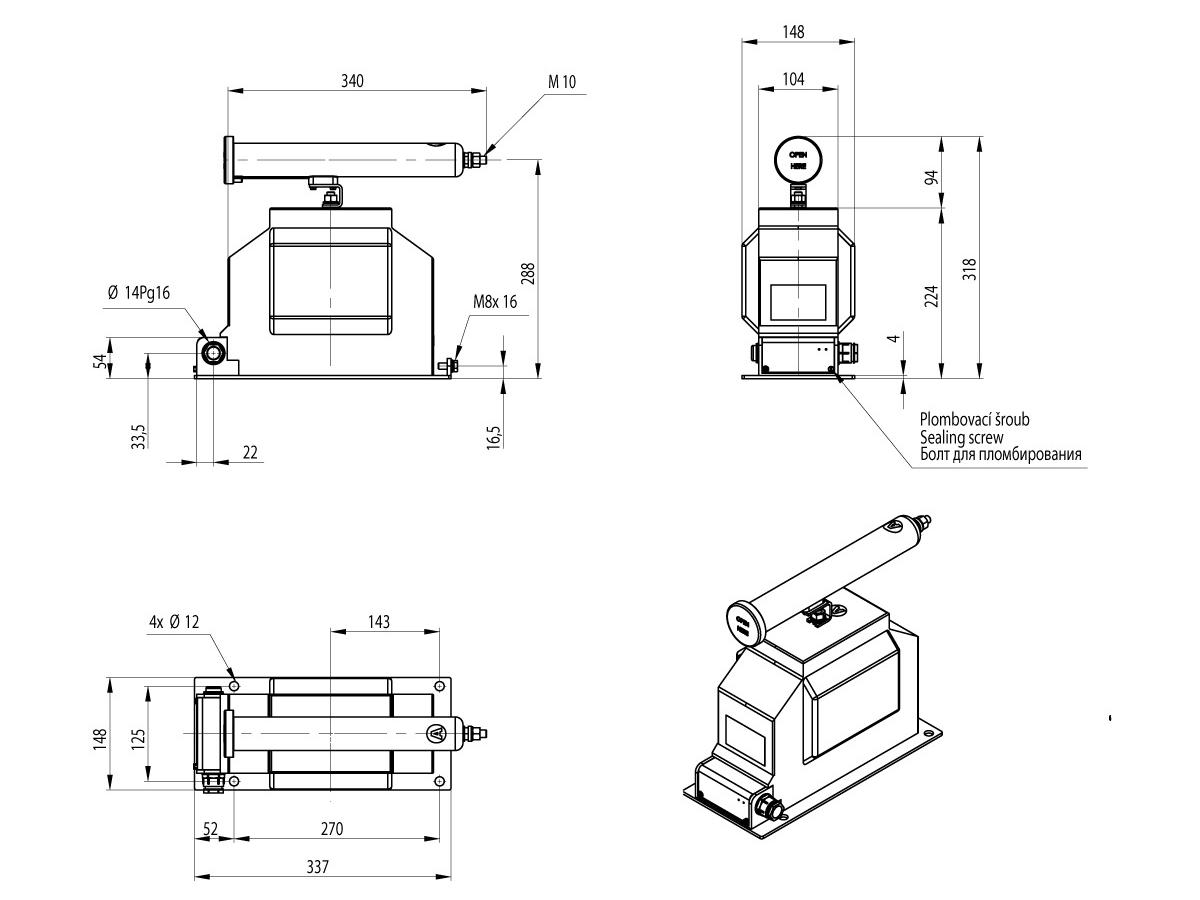

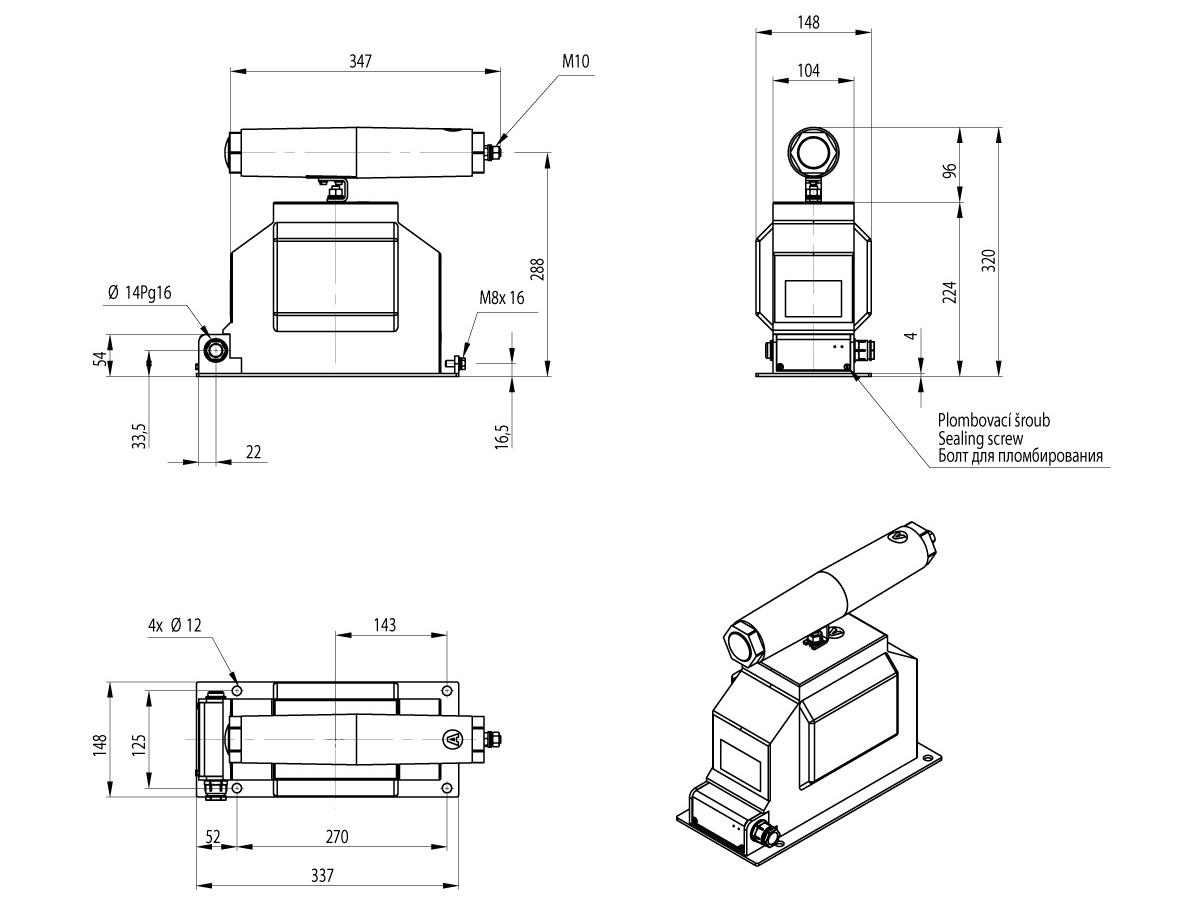

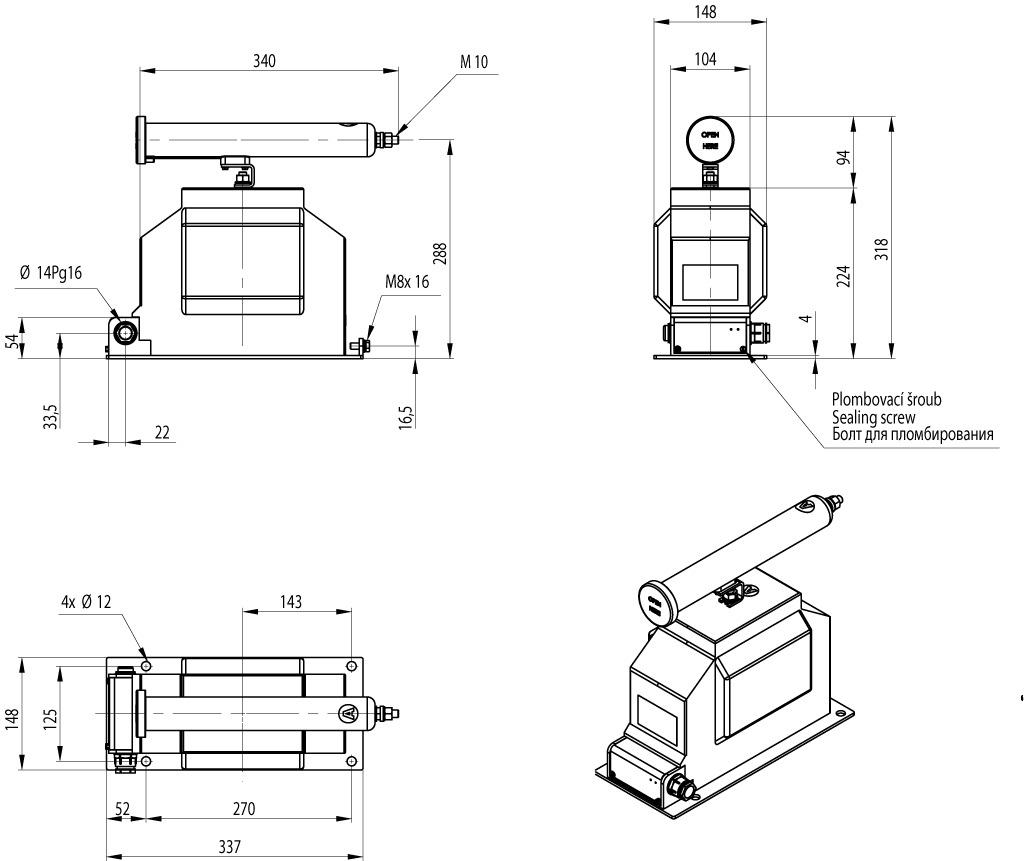

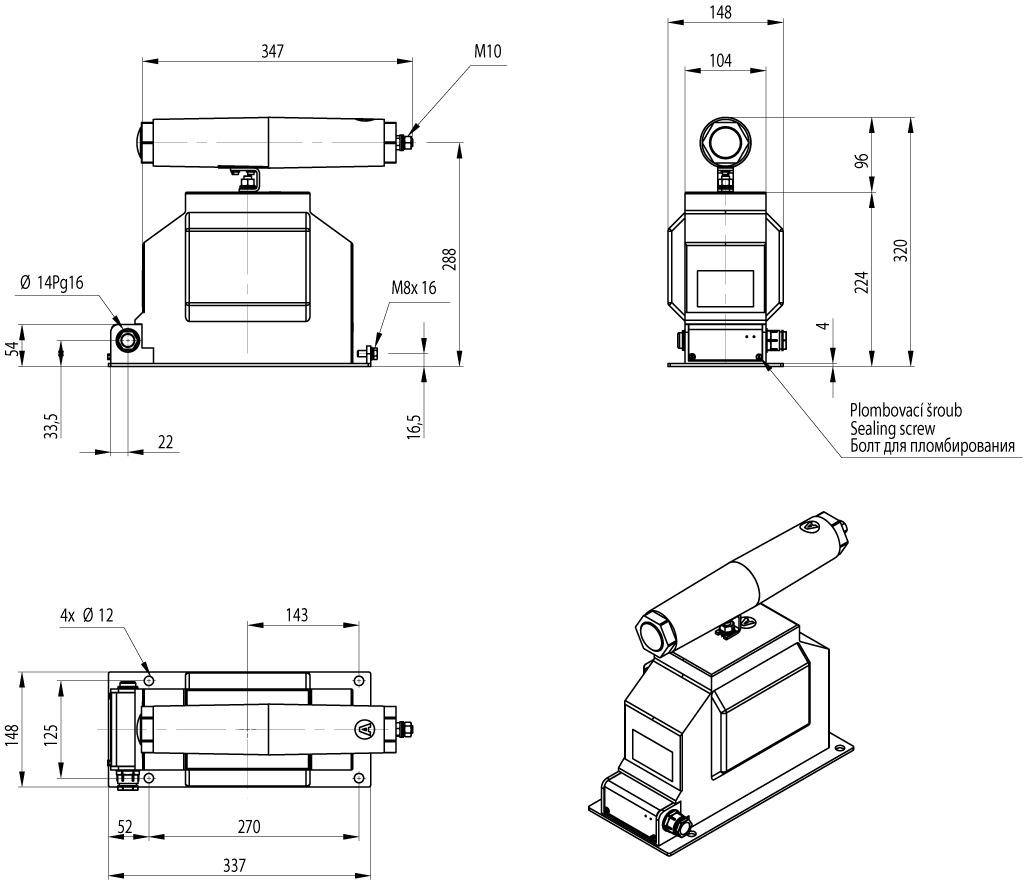

Трансформаторы напряжения VTS 12 – это однофазные однополюсные изолированные трансформаторы, предназначенные для применения в сетях высокого напряжения. Они предназначаются для измерения и защиты распределительных устройств ВН закрытого исполнения. Трансформаторы могут быть оснащены высоковольтным предохранителем, который защищает близкорасположенное оборудование распределительного устройства. Значения вторичного напряжения составляют: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В. Классы точности измерительной обмотки: 0,2; 0,5; 1; 3; обмоток защиты: 3Р и 6Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Трансформаторы VTS 12 с предохранителем оснащены эпоксидной надставкой, кронштейном и патроном предохранителя типа SIBA (0,3 А или 0,6 А). Надставка с предохранителем демонтируются.

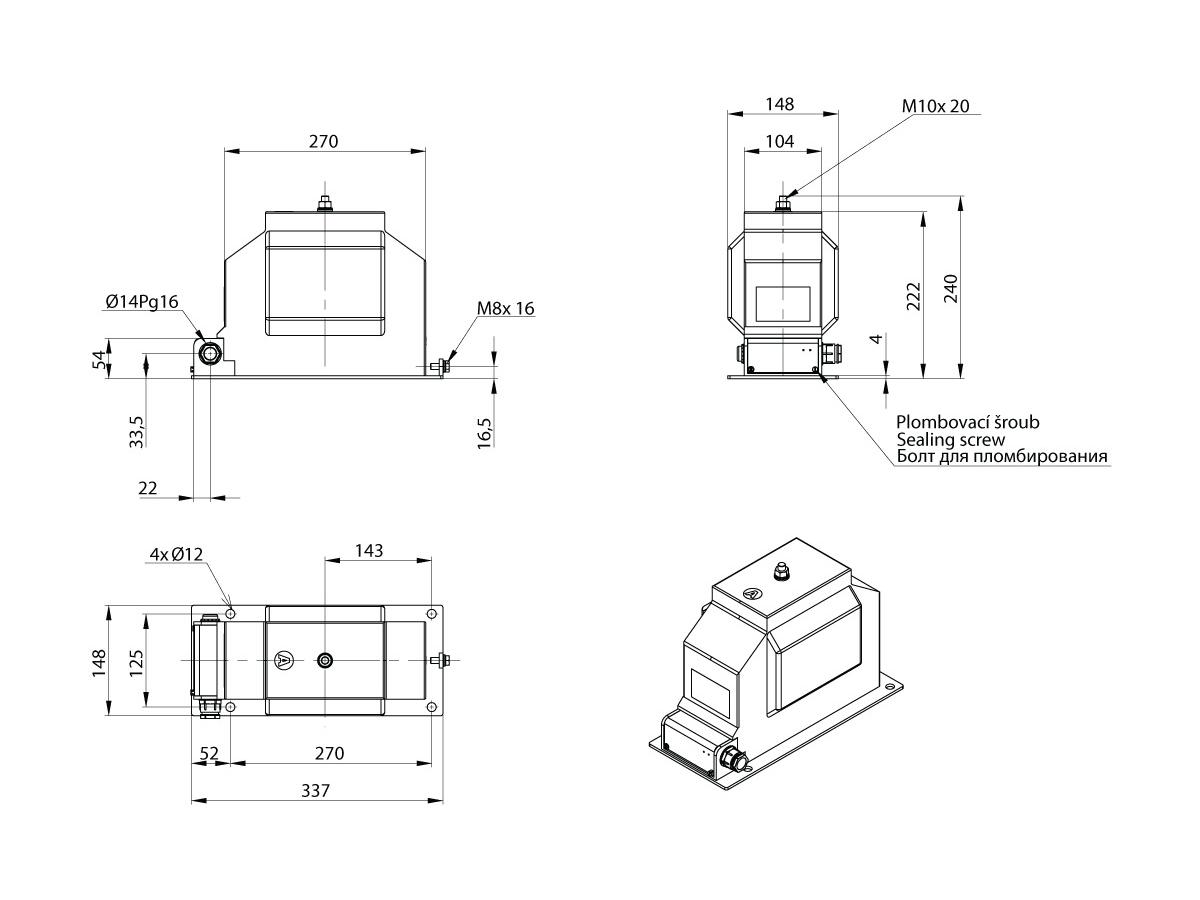

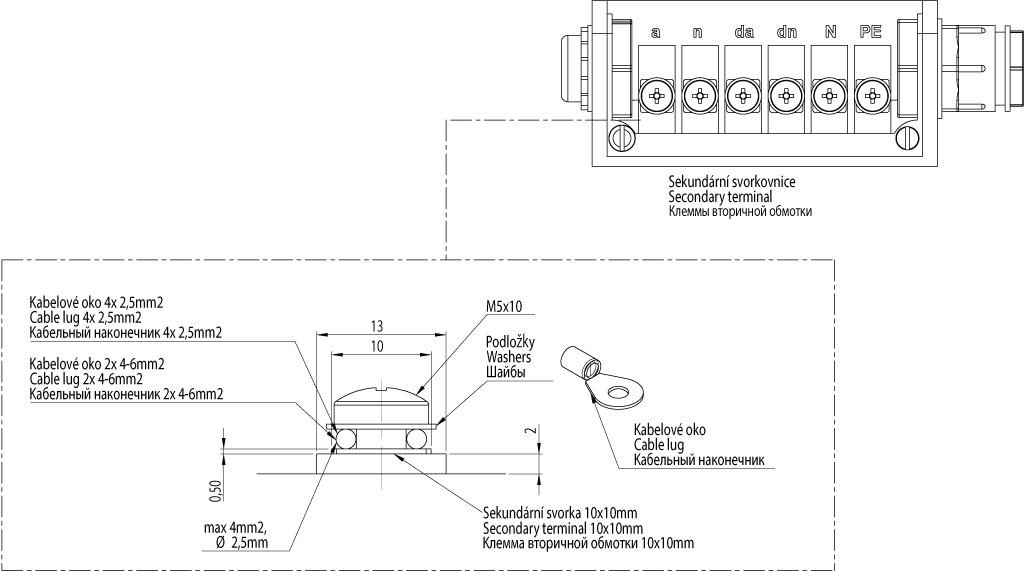

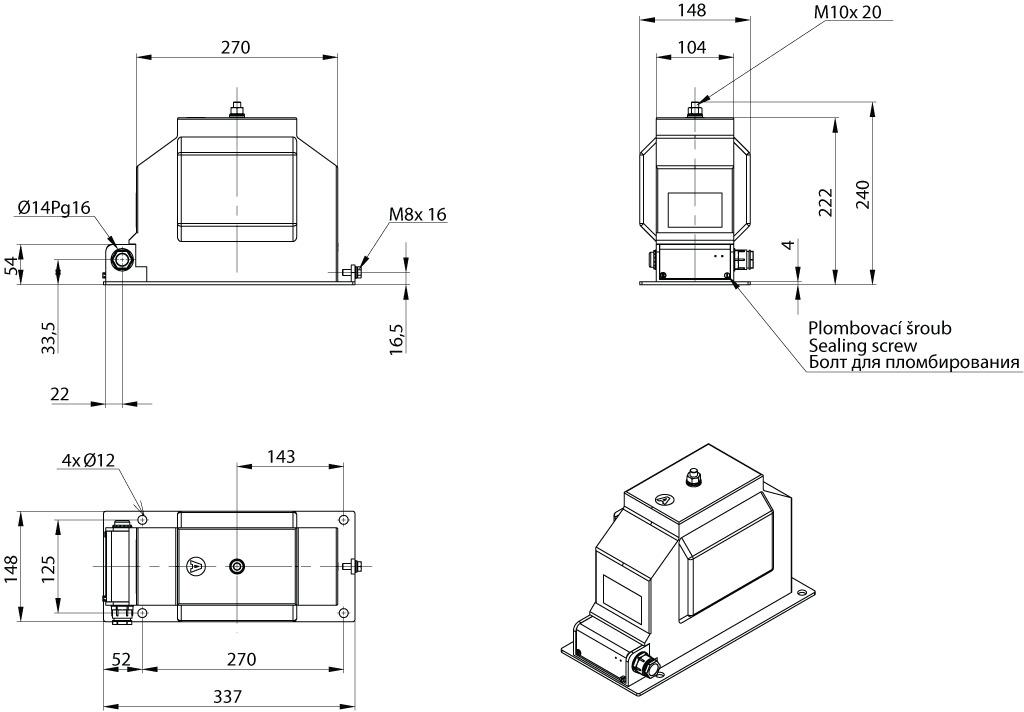

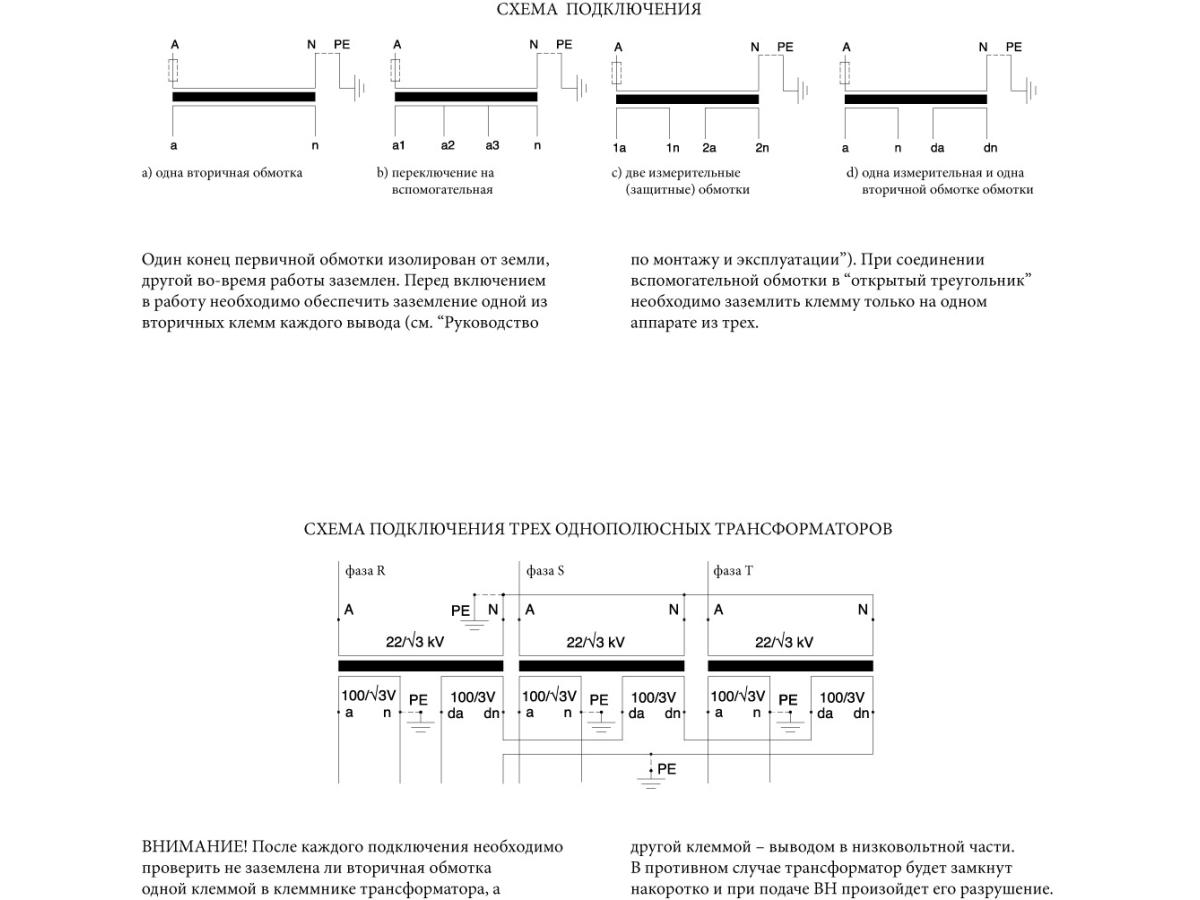

Магнитопровод трансформаторов напряжения изготовлен из ориентированных трансформаторных лент в виде сердечника С-образной формы. Все активные части трансформатора залиты эпоксидной смесью. Эта масса выполняет как электроизоляционную, так и механическую функции. Трансформаторы закрепляются с помощью четырех болтов через отверстия в опорной плите. Вывод первичной обмотки «А» осуществлен с помощью шпильки М10. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен кожухом с винтом для опломбирования. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы VTS на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформаторы напряжения VTS 12 прошли испытания в соответствии с нормой IEC 60044-2 и GOST 1516.3-96. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний.
