Трансформатор напряжения VTS 12P

Измерительные трансформаторы напряжения VTS 12P представляют собой однофазные однополюсные изолированные трансформаторы, предназначенные для применения в сетях высокого напряжения. Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ) и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. . Приборы оснащены вн предохранителем, защищающим окружающую распределительную систему. Значения вторичного напряжения составляют: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В. Классы точности измерительной обмотки: 0,2; 0,5; 1; 3; обмоток защиты: 3Р и 6Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки.

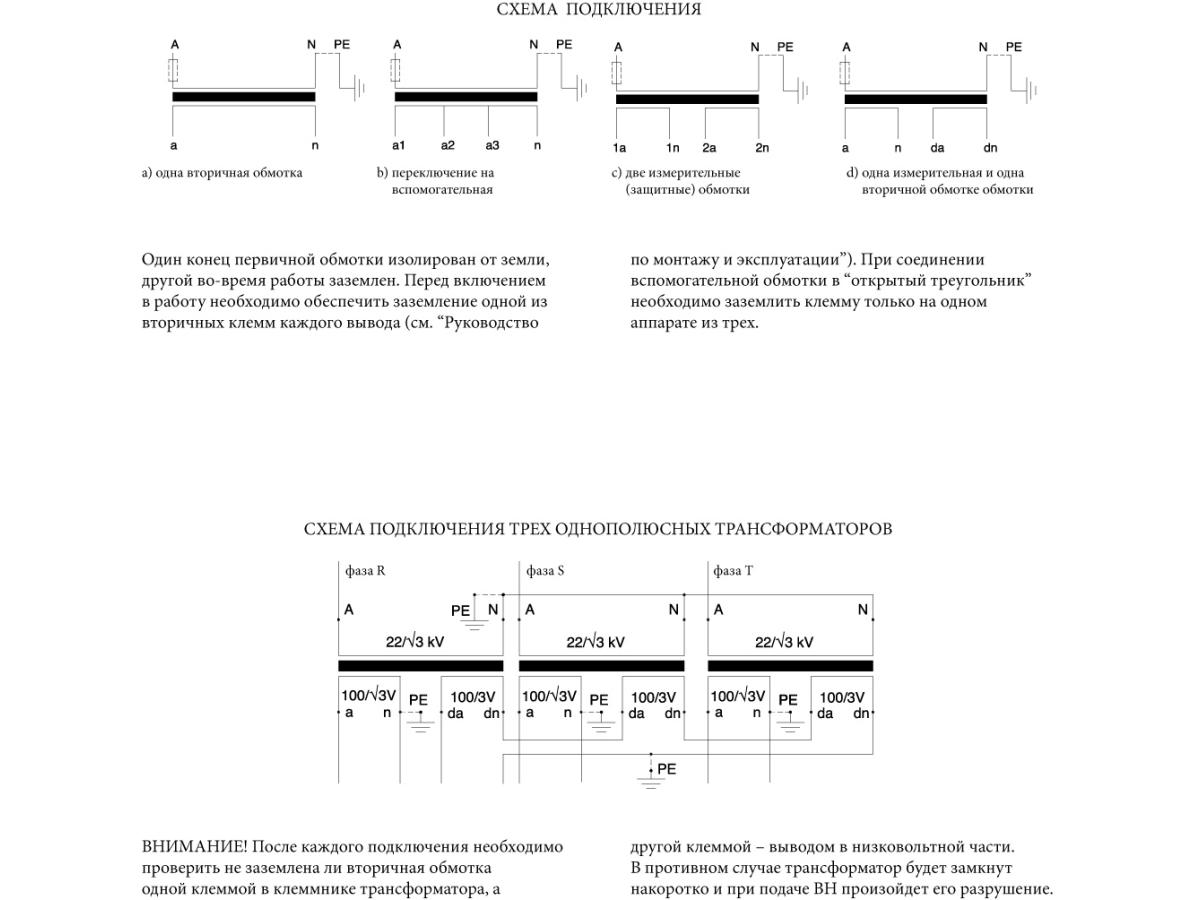

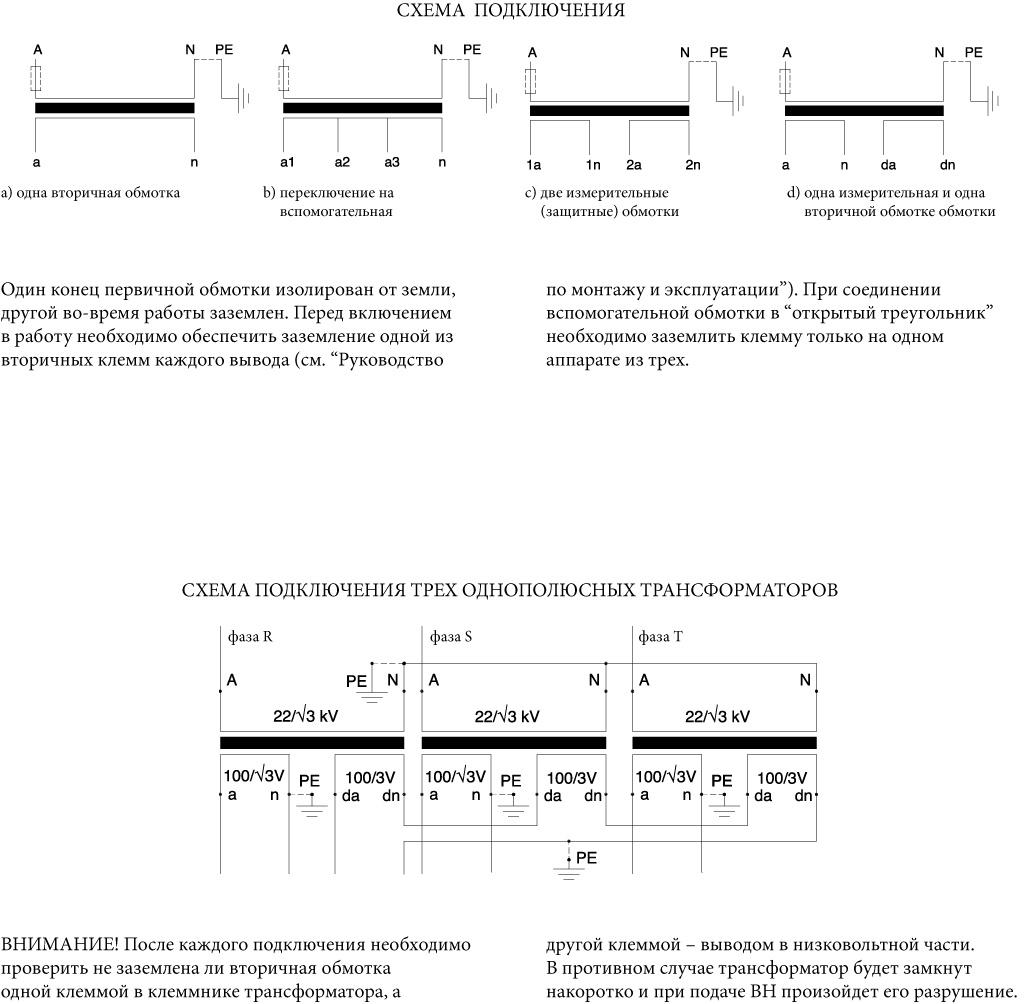

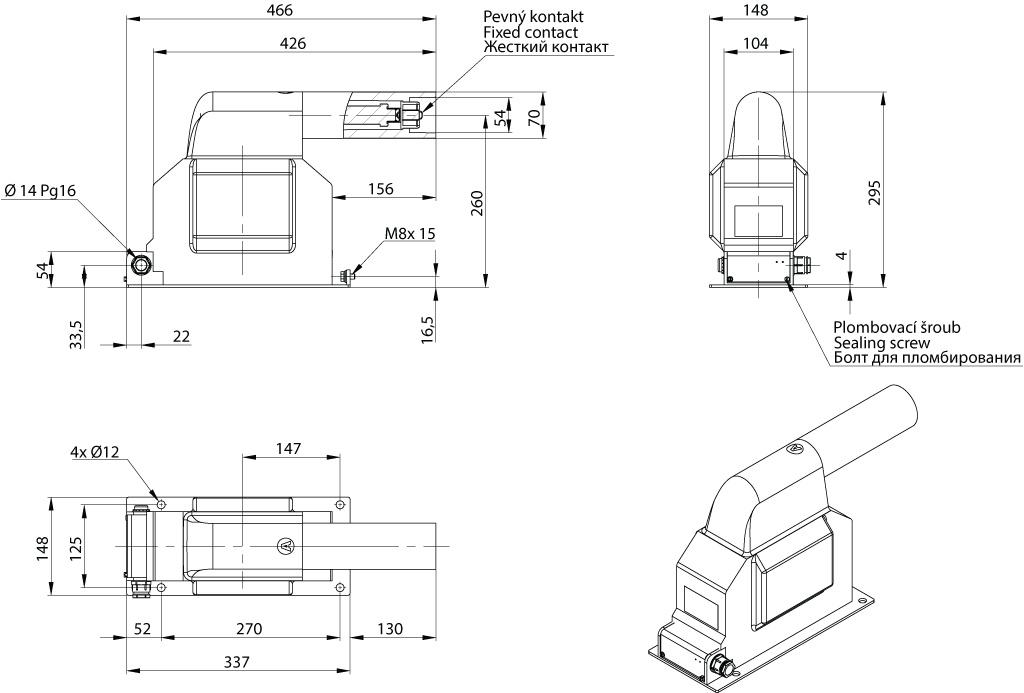

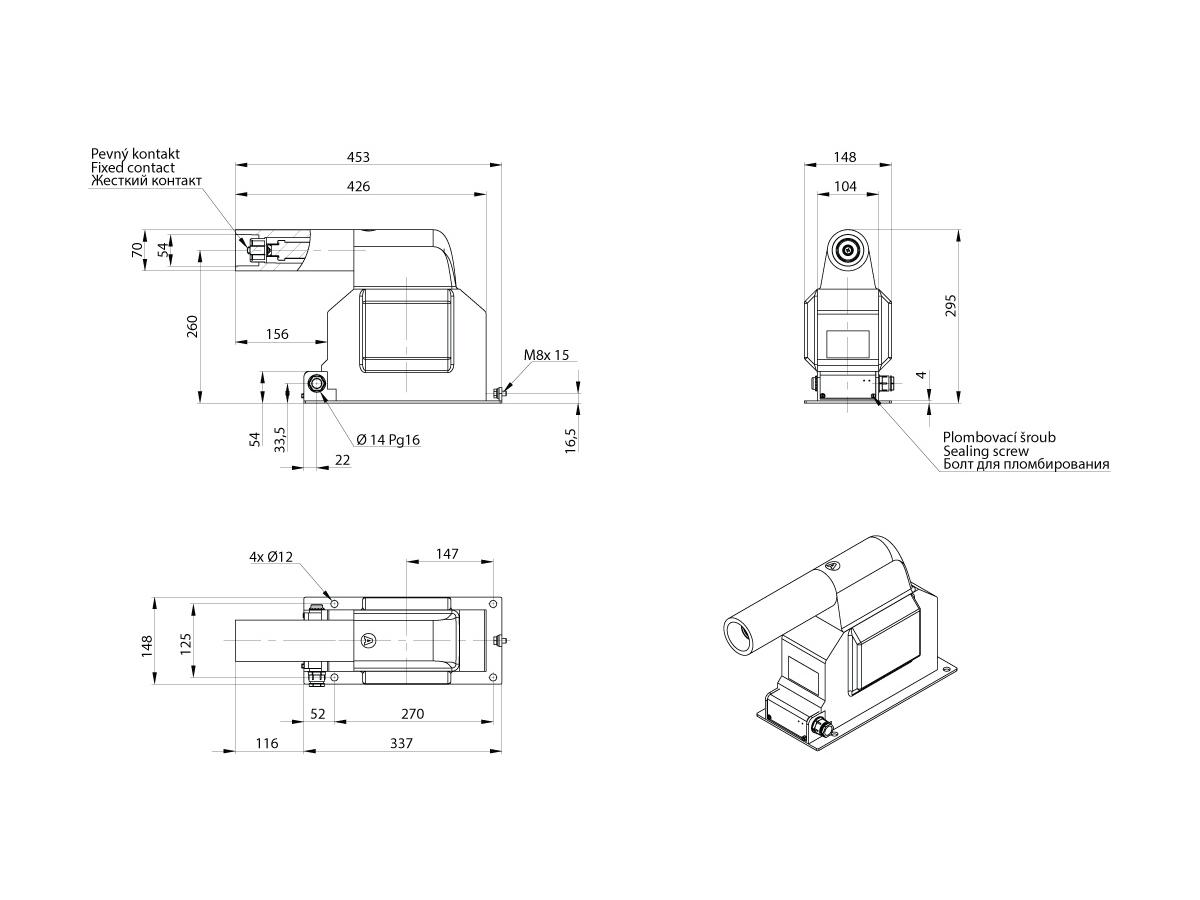

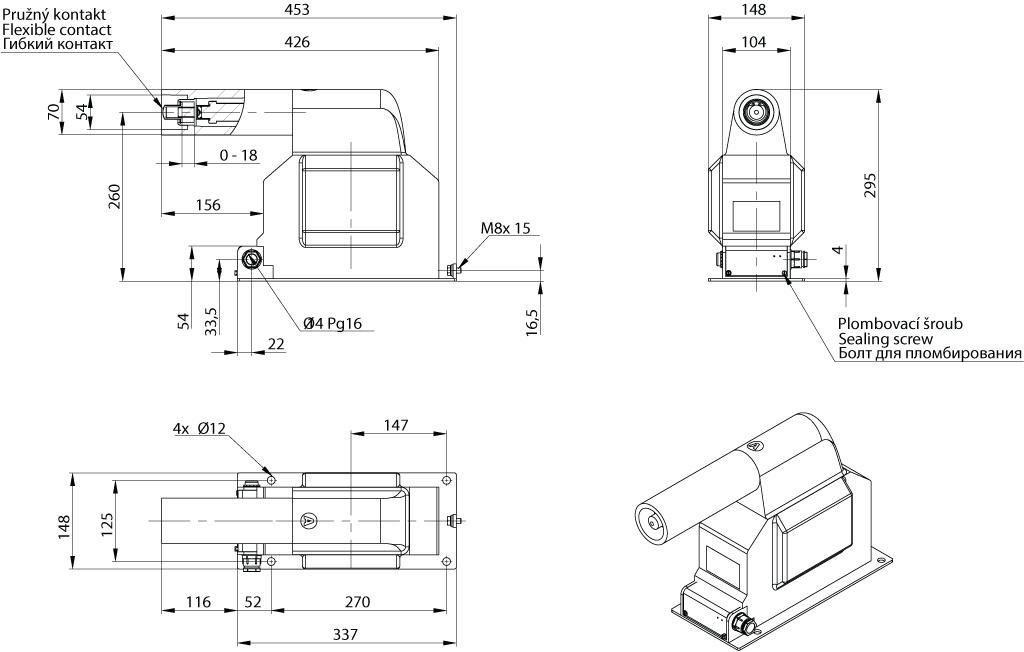

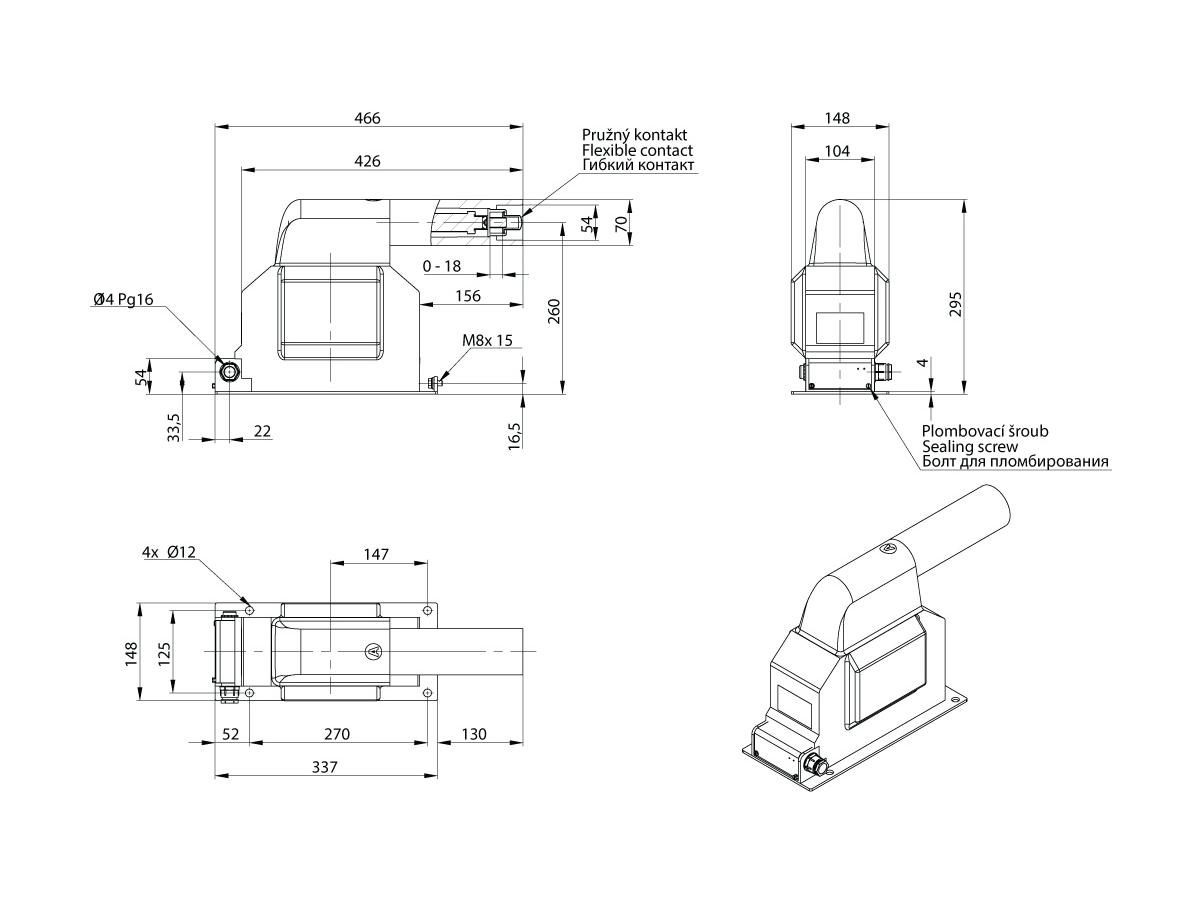

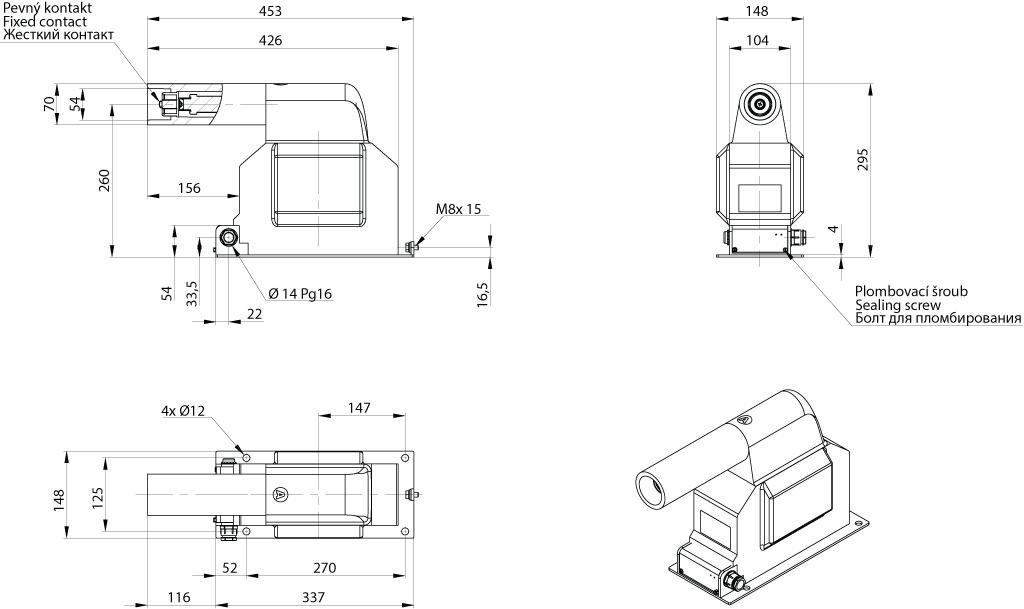

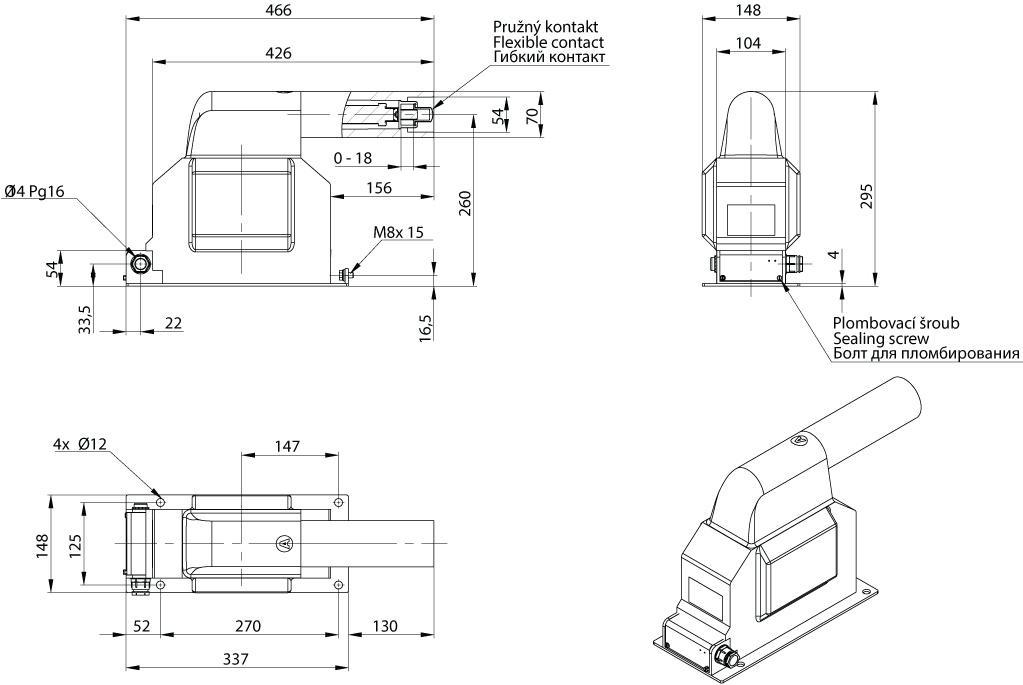

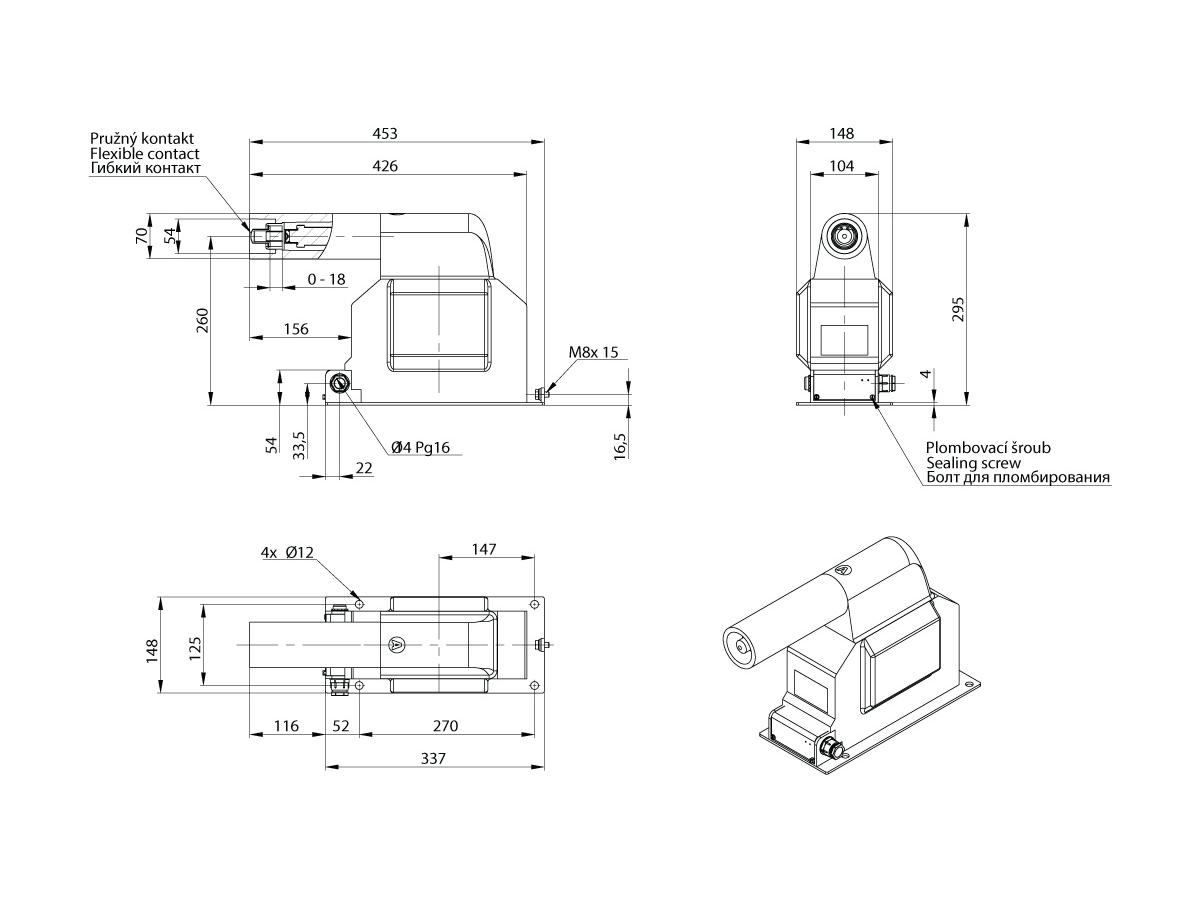

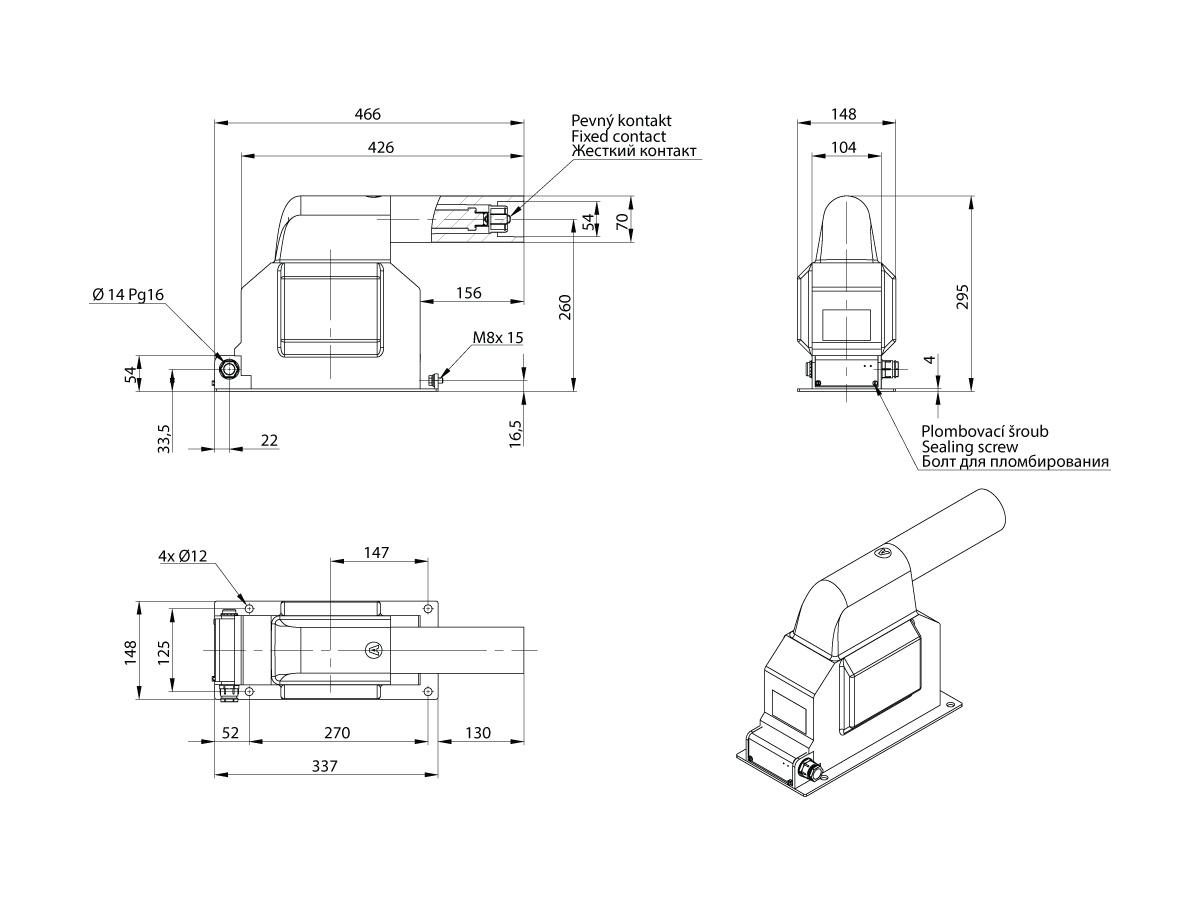

Составной частью трансформаторов VTS 12P является эпоксидная наставка с предохранителем SIBA ( 0.3 A или 0.6 A) или VPO T32 или T50 (32 или 50 мA). Предохранителя можно снять или вложить с помощью эпоксидной оправы на резьбе (смотри руководство по монтажу в приложенном пакете). ВН контакт может быть у версии VTS 12P.1 гибкий для установки на тележку распределительного устройства или у версии VTS 12P.2 жесткий с помощью винта M6 – смотри рисунок. (в заказе нужно точно определить версию). При применении жесткого контакта рекомендуются кабельные наконечники согласно использованному сечению проводника.

Магнитопровод трансформаторов напряжения изготовлен из ориентированных трансформаторных лент в виде сердечника С-образной формы. Все активные части трансформатора залиты эпоксидной смесью. Эта масса выполняет как электроизоляционную, так и механическую функции. Трансформаторы закрепляются с помощью четырех болтов через отверстия в опорной плите. Вывод первичной обмотки «А» осуществлен с помощью шпильки М10.

ВНИМАНИЕ! В случаев другого способа контактирования не должен возникнуть механический предварительный натяг ВН винта в направлении от тела трансформатора.

Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен кожухом с винтом для опломбирования. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).
В случаях, когда требуется замена устаревших типов трансформаторов (разных изготовителей), мы поставляем приборы VTS 12P на приспособленных фундаментных плитах с одинаковыми монтажными размерами как у заменяемых типов.

Трансформаторы напряжения VTS 12P прошли испытания в соответствии с нормой IEC 60044-2 и GOST 1516.3-96. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний.
