Трансформатор напряжения VTS 38

Трансформатор напряжения VTS 38 – это однофазный однополюсный изолированный трансформатор, предназначенный для применения в сетях высокого напряжения. Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ) и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. . Трансформаторы могут быть оснащены высоковольтным предохранителем, который защищает близкорасположенное оборудование распределительного устройства. Значения вторичного напряжения составляют: 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3 В. Классы точности измерительной обмотки: 0,2; 0,5; 1; 3; обмоток защиты: 3Р и 6Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки.

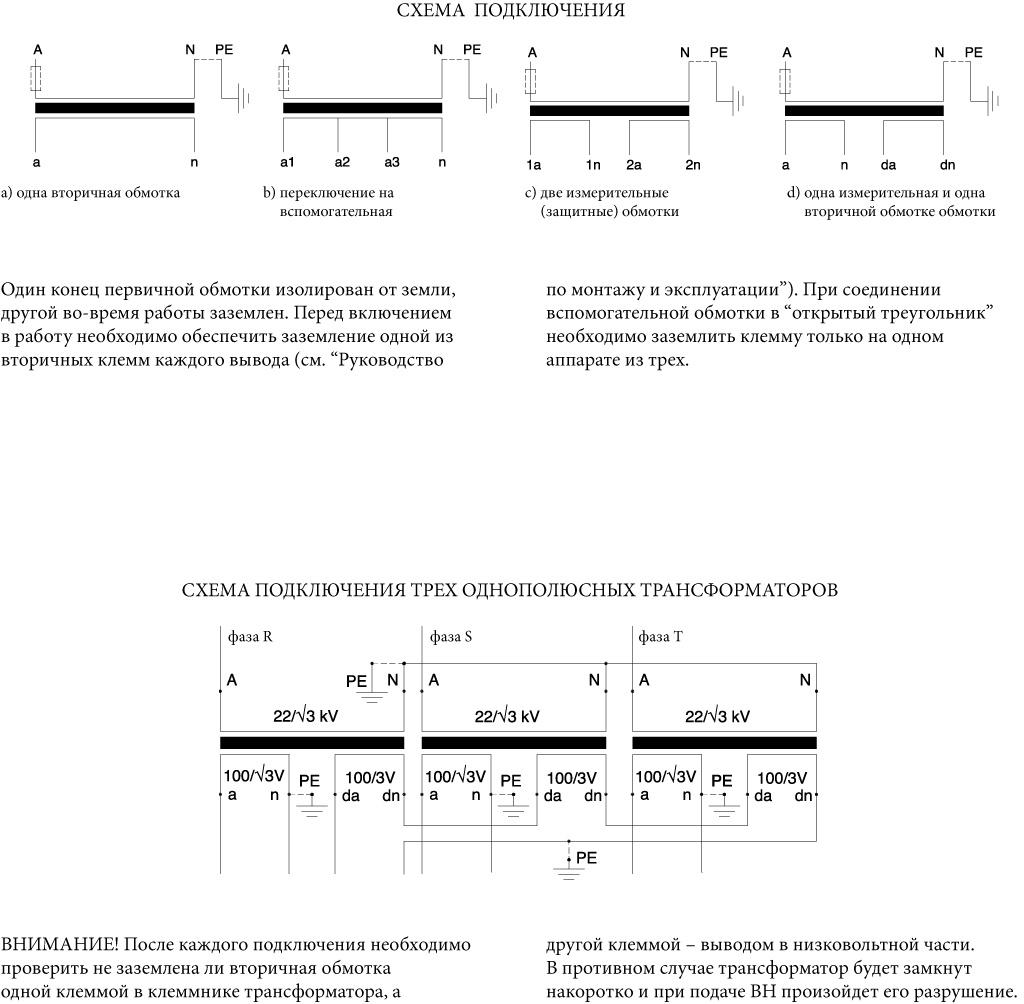

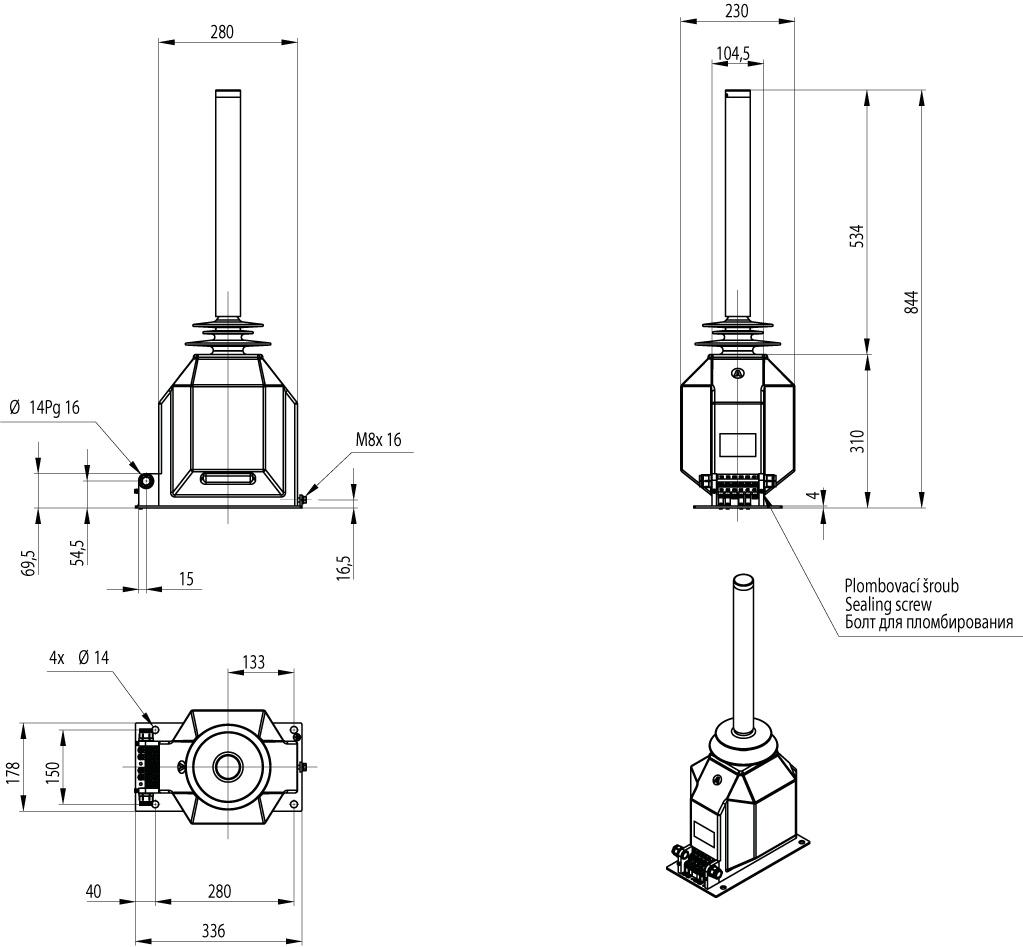

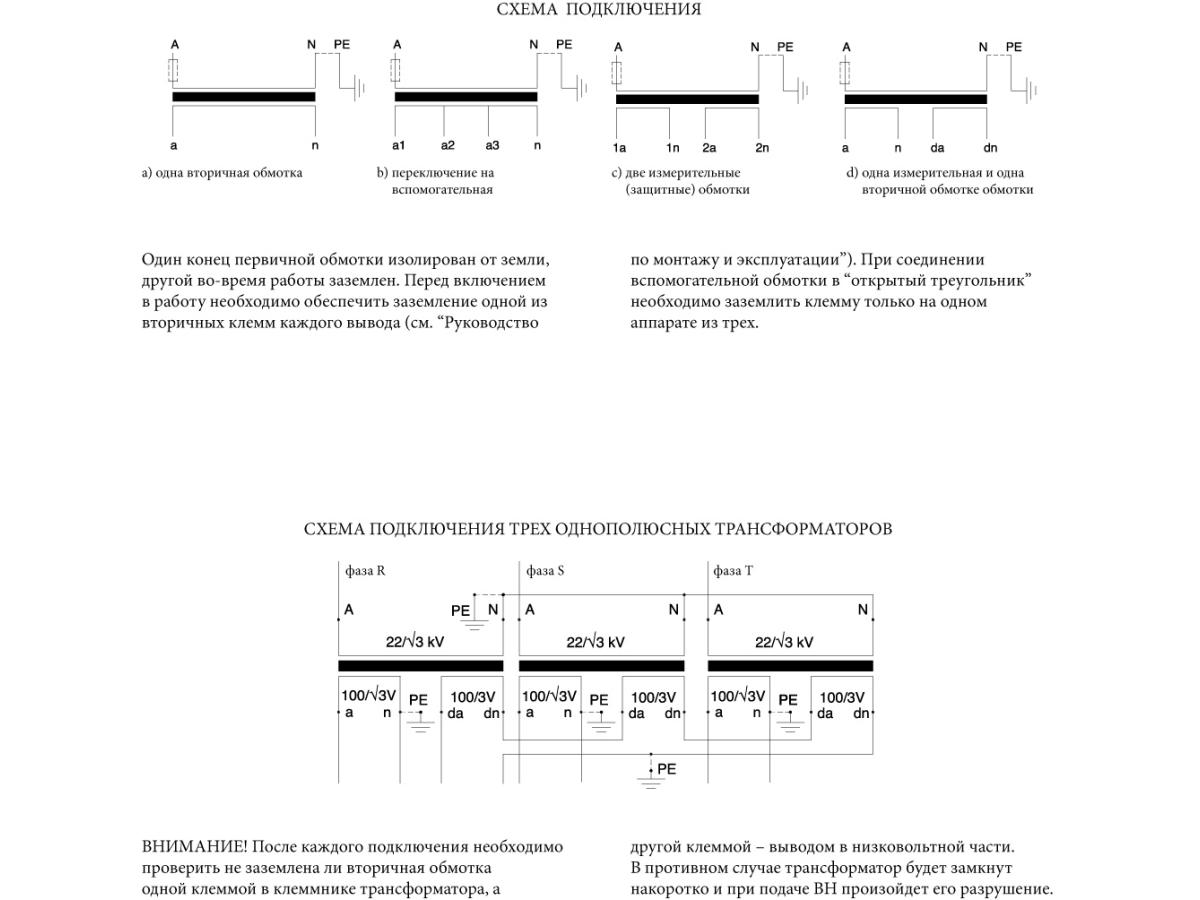

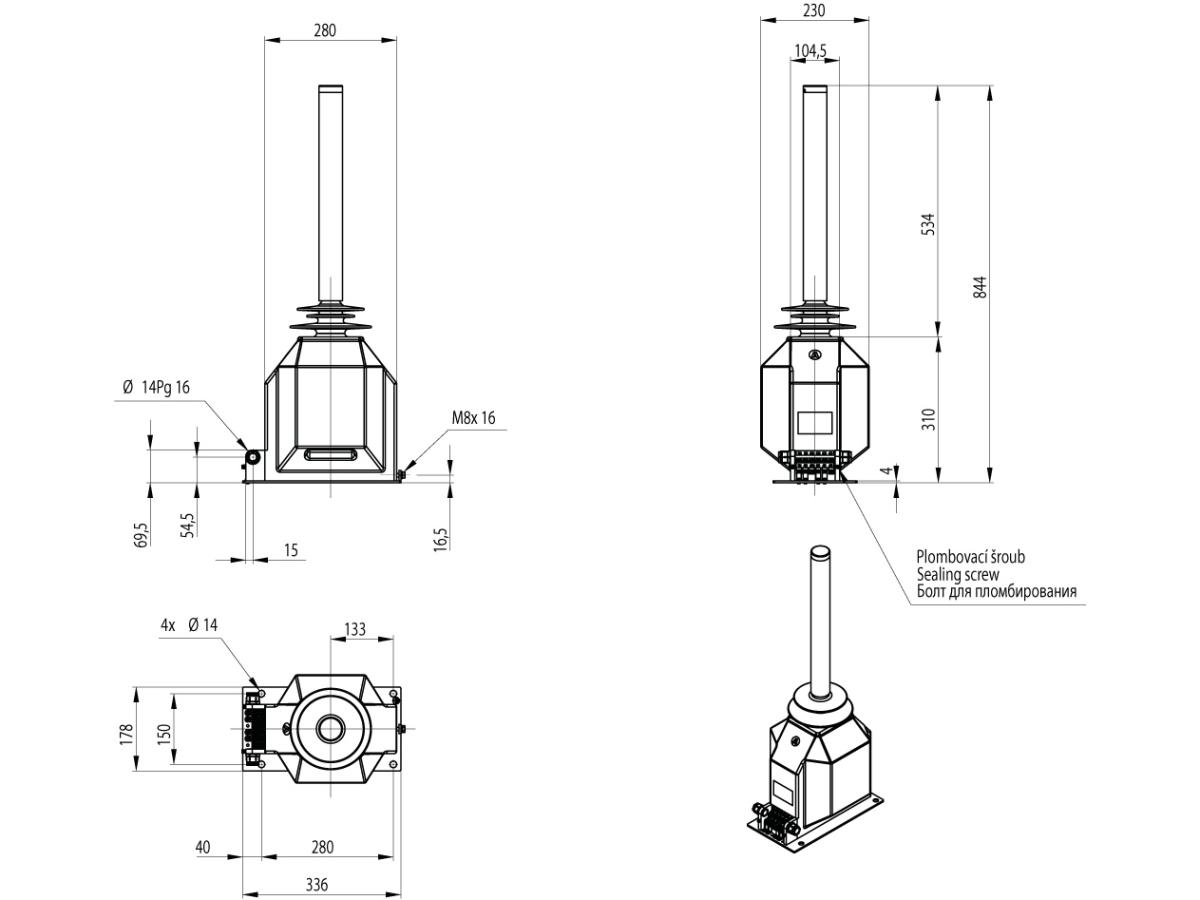

Трансформаторы VTS 38 с предохранителем оснащены эпоксидной надставкой, кронштейном и патроном предохранителя типа VPO или VBP ABB. Надставка с предохранителем демонтируются.

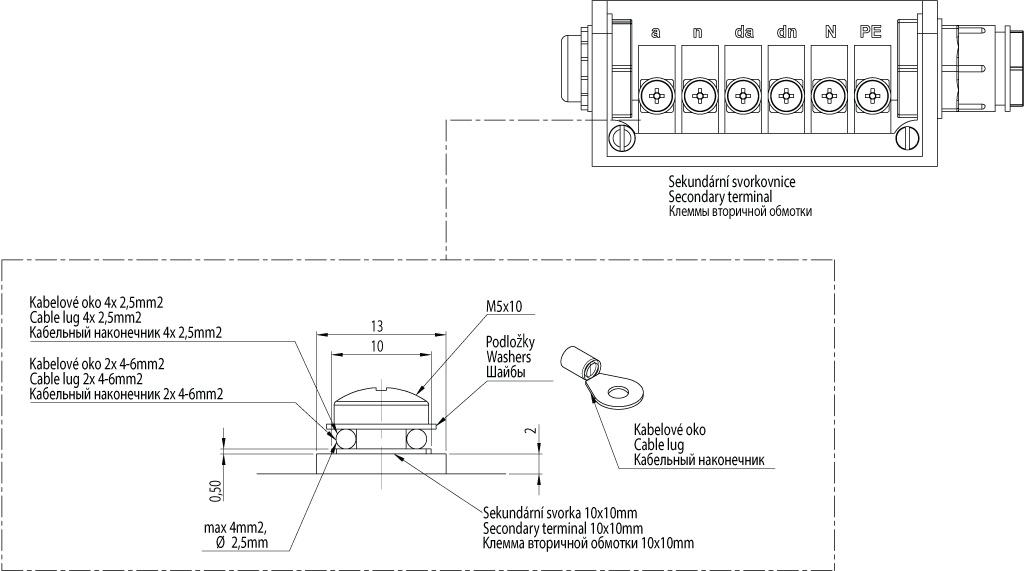

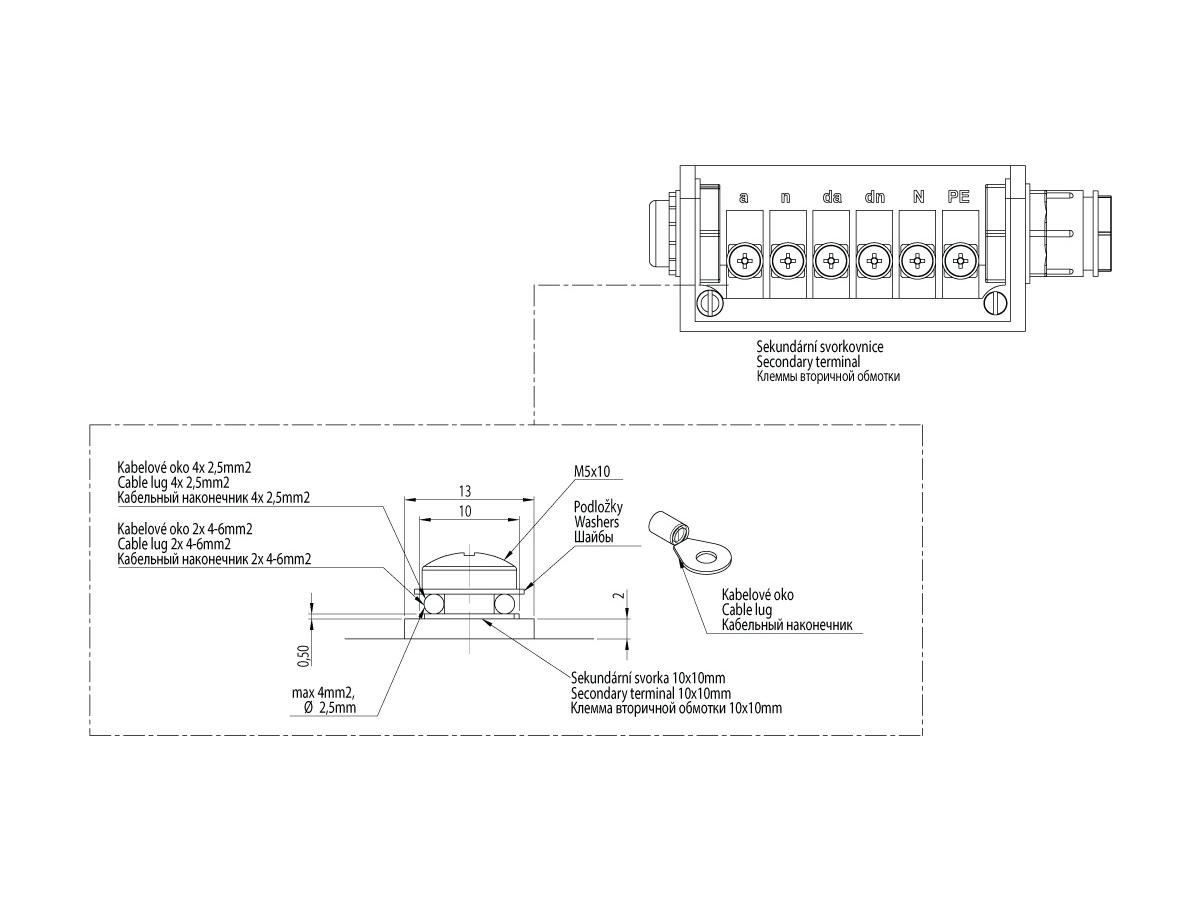

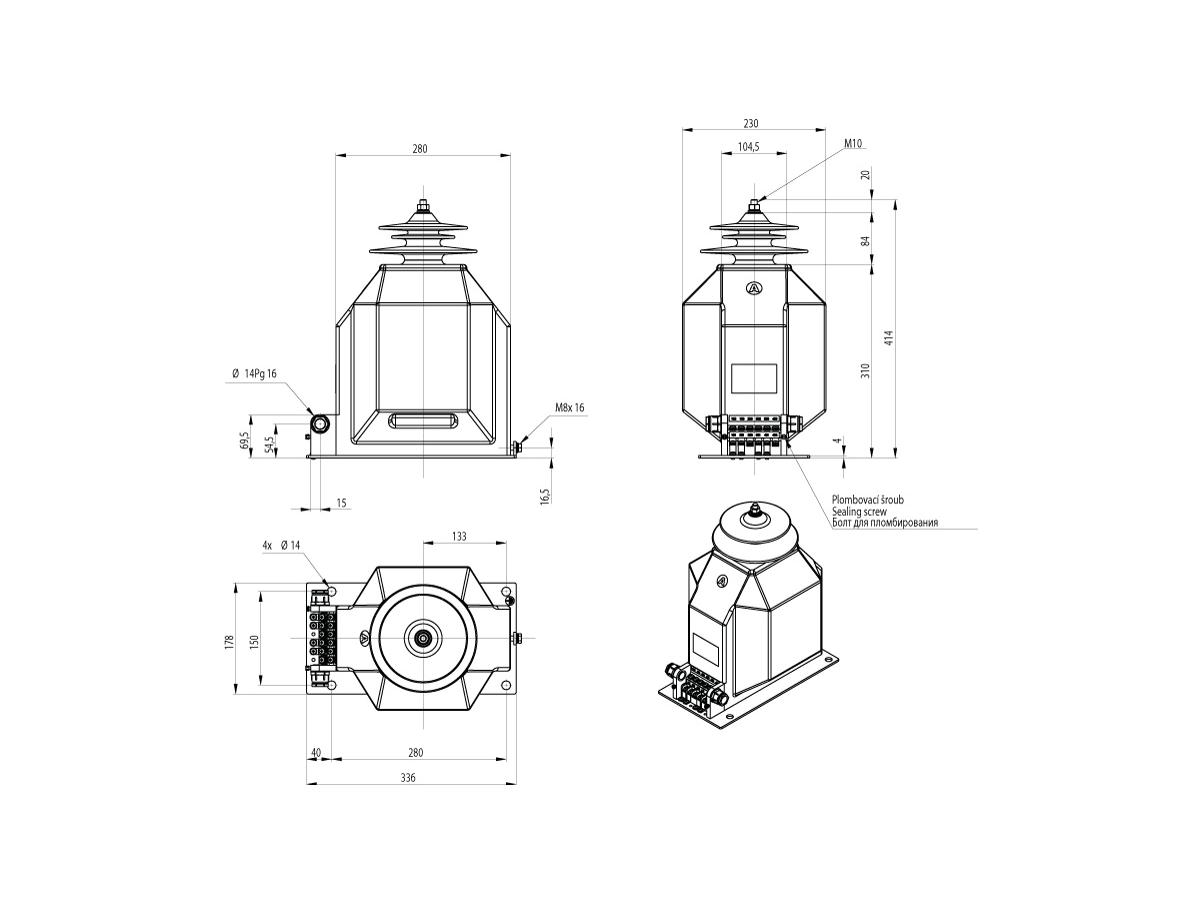

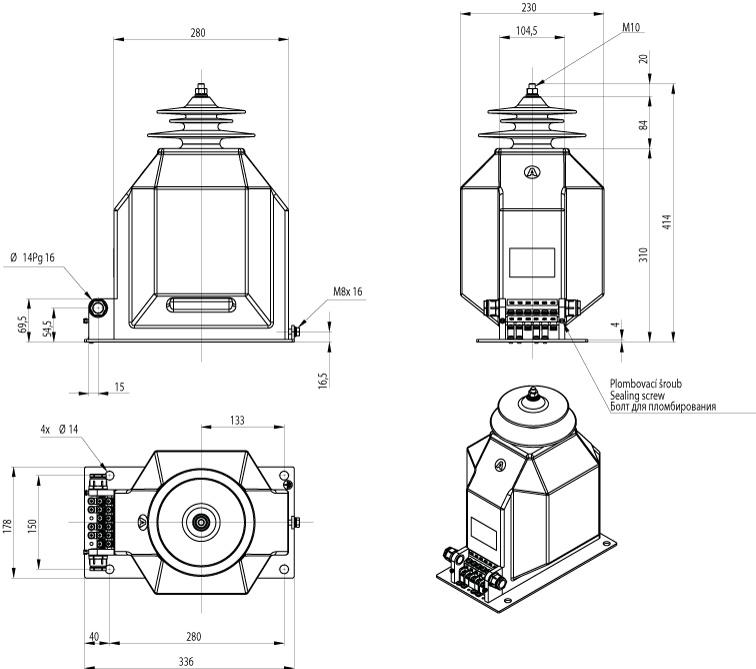

Магнитопровод трансформаторов напряжения изготовлен из ориентированных трансформаторных лент в виде сердечника С-образной формы. Все активные части трансформатора залиты эпоксидной смесью. Эта масса выполняет как электроизоляционную, так и механическую функции. Трансформаторы закрепляются с помощью четырех болтов через отверстия в опорной плите. Вывод первичной обмотки «А» осуществлен с помощью шпильки М10. При подключении VTS 38 для демпфирования динамических сил и вибрации в сети рекомендуем применять проводники диаметром до 6 мм2 и кабельные наконечники. ВНИМАНИЕ: при ином способе подключения не должно происходить механическое перенапряжение изолятора в направлении от корпуса трансформатора. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен кожухом с винтом для опломбирования. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы VTS на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформаторы напряжения VTS 38 прошли испытания в соответствии с нормой IEC 60044-2 и ГОСТ 1983-89. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний.
