Опорный трансформатор тока CTO 15

Трансформатор тока CTO 15 предназначен для измерений и защиты распределительных устройств ВН открытого исполнения на напряжение до 24 кВ с номинальными первичными токами 5 – 600 А. Значение вторичного тока составляет 5А или 1А с возможностью комбинирования. Классы точности измерительных цепей: 0,2; 0,2S; 0,5; 0,5S; 1; 3; цепей защиты: 5Р; 10Р. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Максимальный рабочий ток составляет 120% I_ном, по согласованию с заказчиком можно поставить аппараты и с другими величинами, например, 200% I_ном. Путь поверхностного разряда – 750 мм в соответствии с загрязнённостью III т.e. 25 мм / кВ для наибольшего рабочего напряжения 25 кВ и в соответствии с загрязнённостью IV т.e. 31 мм / кВ для наибольшего рабочего напряжения 17.5 кВ.

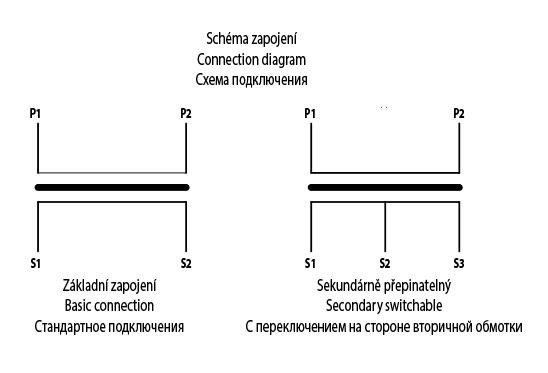

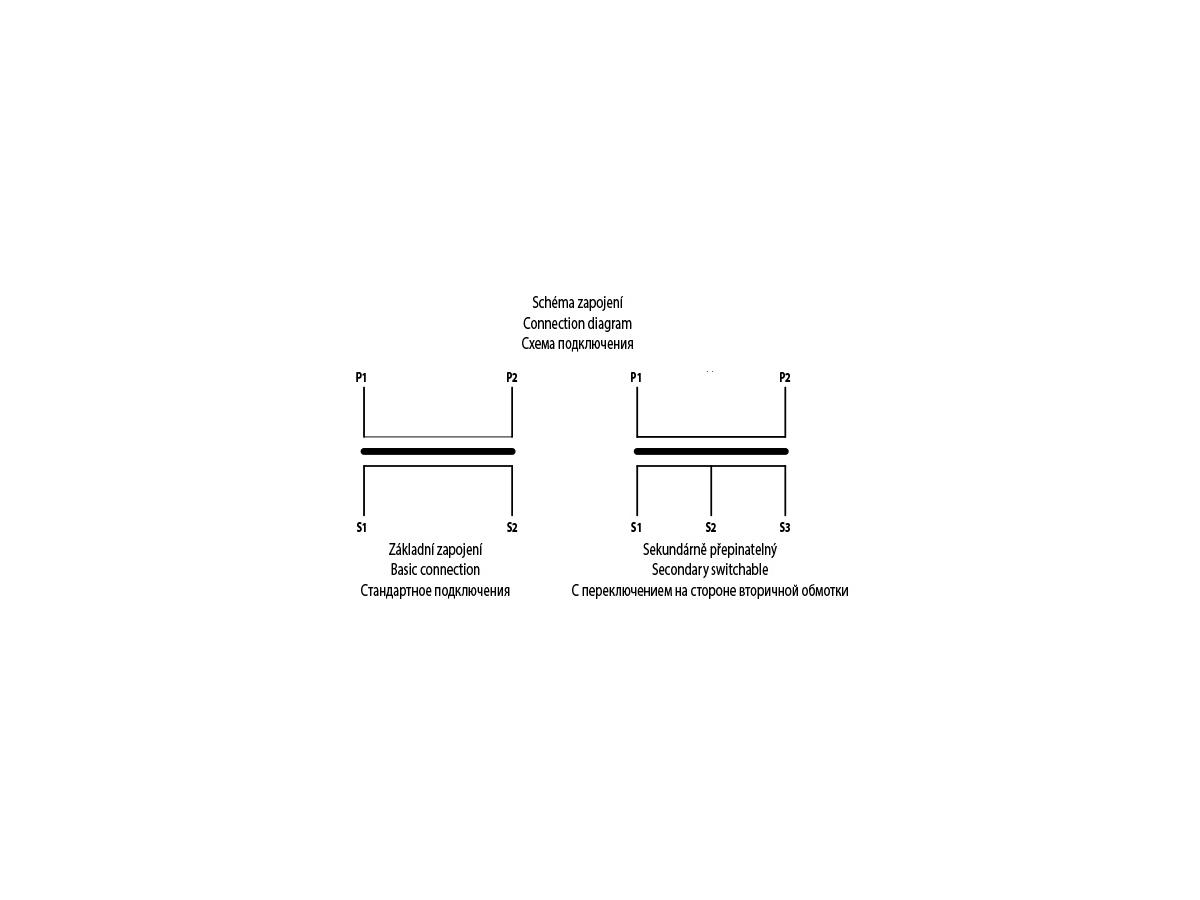

Трансформатор CTO 15 решен как трансформатор с одновитковой или многовитковой первичной обмоткой. Современные конструкции этих трансформаторов позволяют производить переключение на стороне вторичной обмотки. Вторичная обмотка намотана на магнитный сердечник из ориентированных пластин, изготовленных из магнитного материала, или сплава никеля, железа и меди “permalloy“. Количество сердечников – от 1 до 2, в соответствии с требованием заказчика и согласно запрашиваемых параметров.

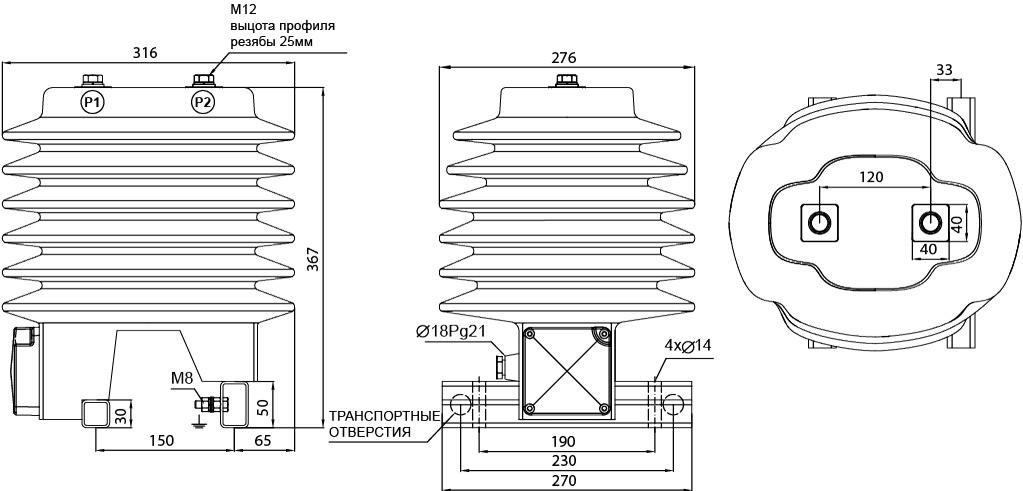

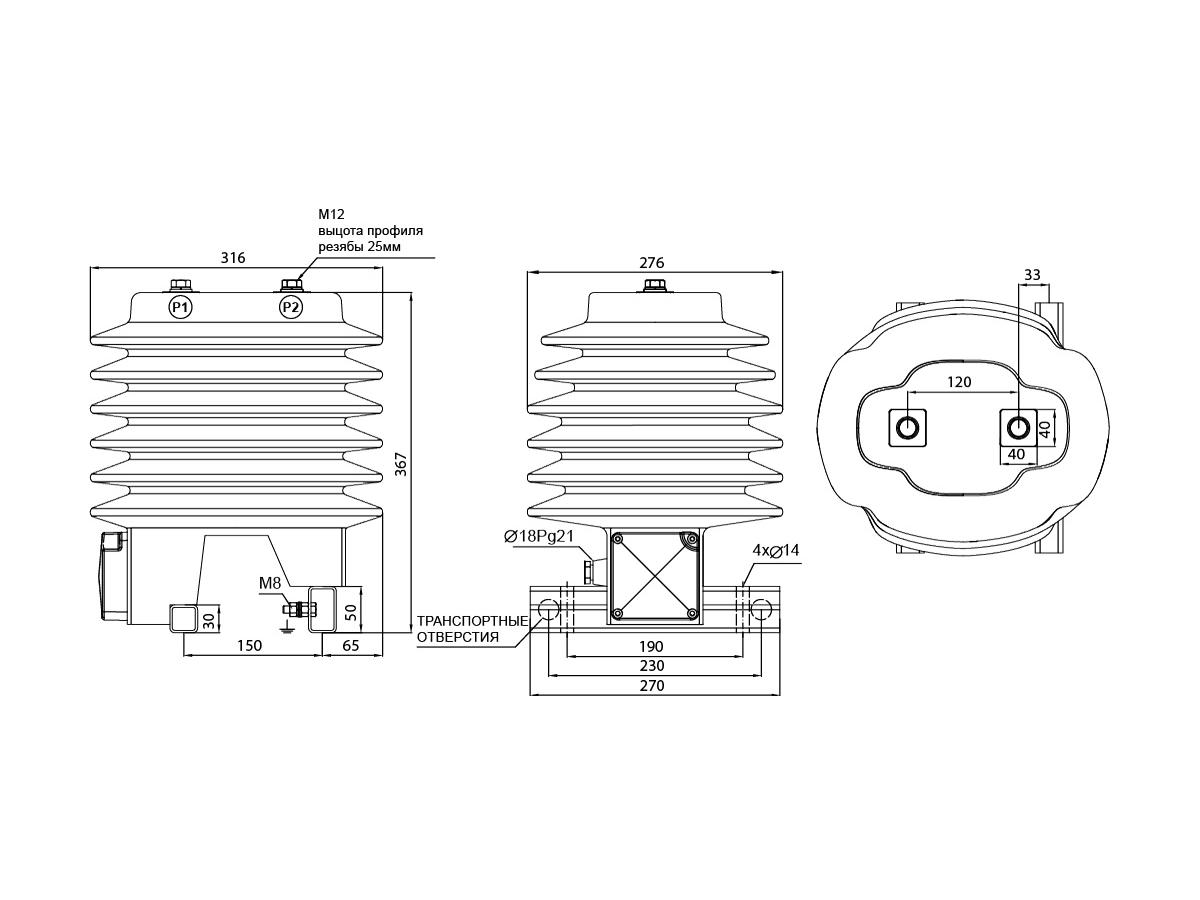

Все активные части трансформаторов CTO 15 залиты эпоксидной смесью, стойкой к воздействию окружающей среды (ультрафиолетового излучения, влажности и т. п.). Эта масса выполняет как электроизоляционную, так и механическую функции. Аппараты монтируются в вертикальном положении. Трансформаторы закрепляются с помощью четырех болтов М12 через отверстия в опорной плите. Клеммы первичной обмотки трансформатора оснащены болтами М12. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен герметичным кожухом, который можно опломбировать. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы CTO 15 на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформатор тока СTO 15 прошел испытания в соответствии с нормой IEC 61869-1, IEC 61869-2 и ГОСТ 1516.3-96, ГОСТ 7746-2001. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний. Другие технические параметры могут быть проконсультированы с производителем.
