Трансформатор тока CTS 12 L

Опорные трансформаторы тока типа CTS 12 L предназначены для измерения и защиты от высокого напряжения распределительных систем внутренней установки У3 и УХЛ2.Большие размеры CTS 12 L дают возможность удовлетворить более строгие требования заказчика к параметрам устройства (высшая прочность короткого замыкания, высшая мощность, более высокий ток перегрузки и т.п.). Значение вторичного тока составляет 5А или 1А с возможностью комбинирования. Классы точности измерительных цепей: 0,2; 0,5; 0,2S; 0,5S; 1; 3; цепей защиты: 5Р; 10Р; PX. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Максимальный рабочий ток составляет 120% I_ном, по согласованию с заказчиком можно поставить аппараты и с другими величинами, например, 200% I_ном.

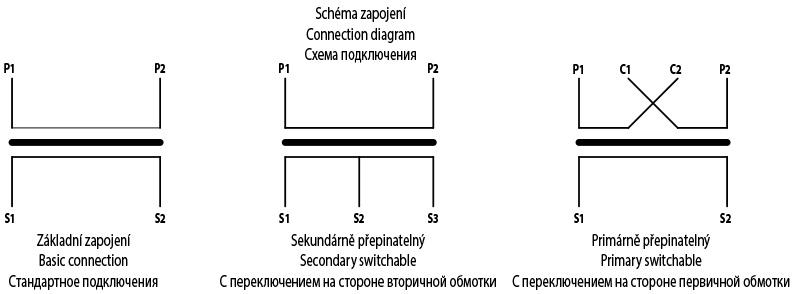

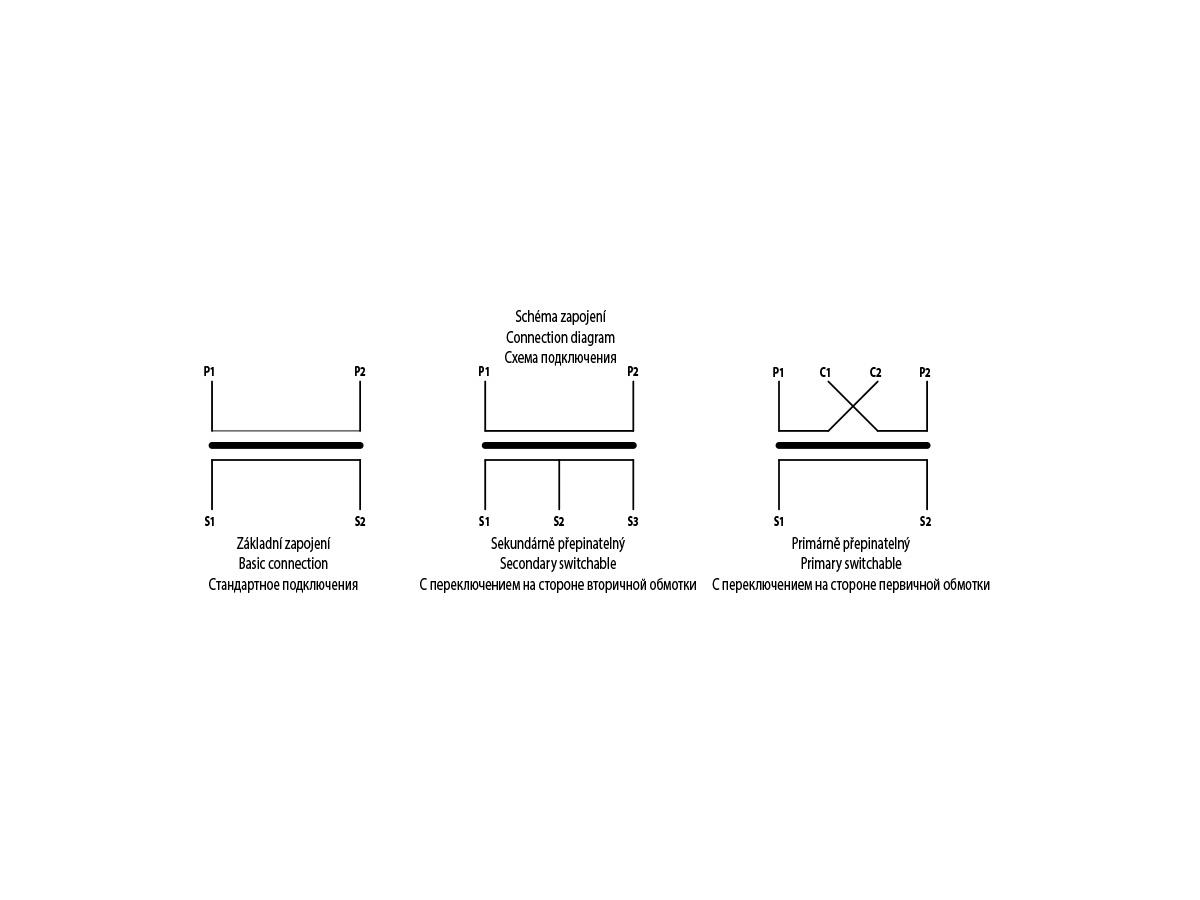

Трансформаторы CTS 12 L решены как трансформаторы с одновитковой или многовитковой первичной обмоткой. Современные конструкции этих трансформаторов позволяют производить переключение не только на стороне вторичной обмотки, но и на стороне первичной обмотки. Переключение на стороне первичной обмотки заключается в простом монтаже в цепь двух перемычек с помощью двух винтов М8 (см. “Руководство по эксплуатации”, винты и перемычки входят в комплект трансформатора).

Вторичная обмотка намотана на магнитный сердечник из ориентированных пластин, изготовленных из магнитного материала, или сплава никеля, железа и меди “permalloy“. Количество сердечников – от 1 до 4, в соответствии с требованием заказчика и согласно запрашиваемых параметров. Все активные части трансформатора залиты эпоксидной смесью. Эта масса выполняет как электроизоляционную, так и механическую функции.

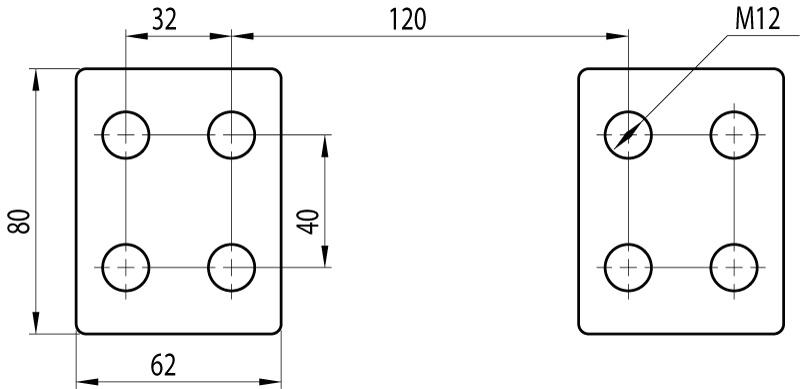

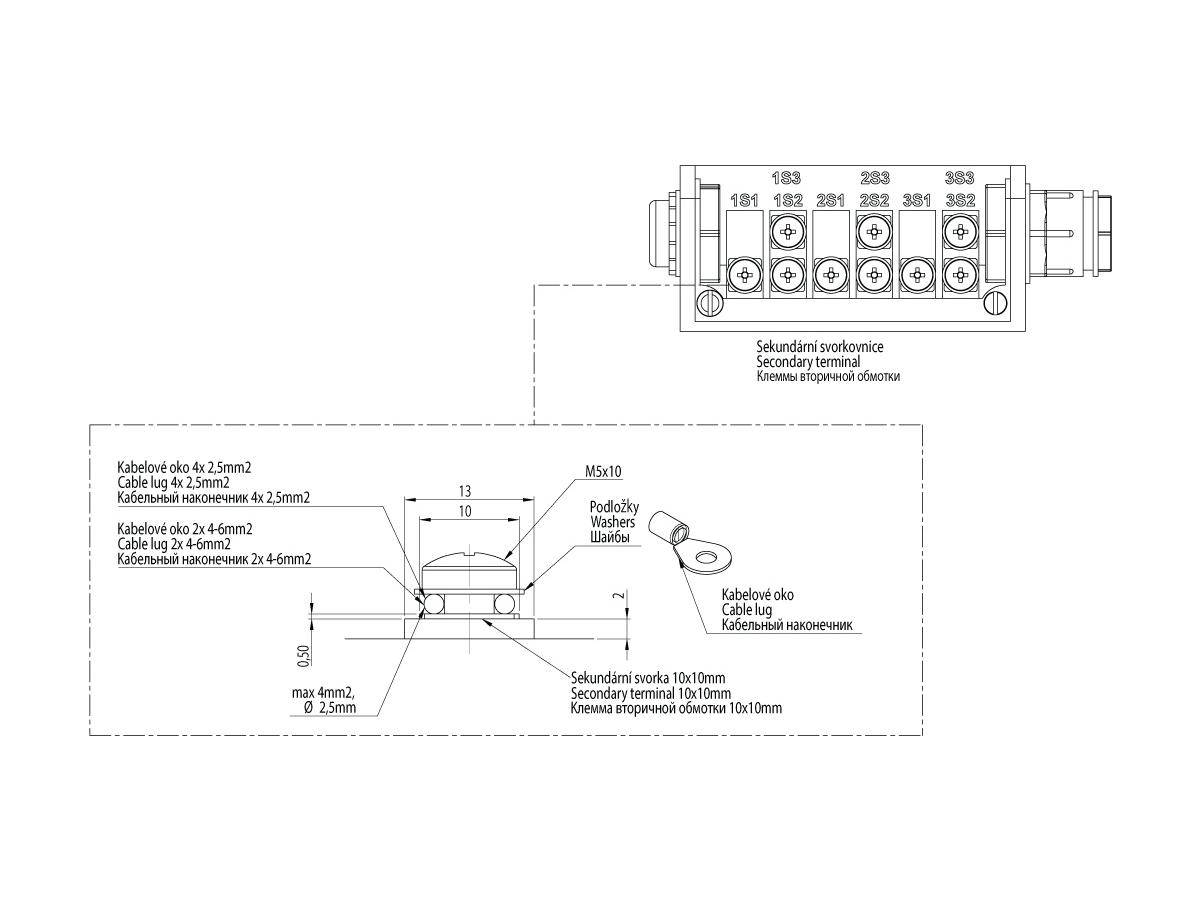

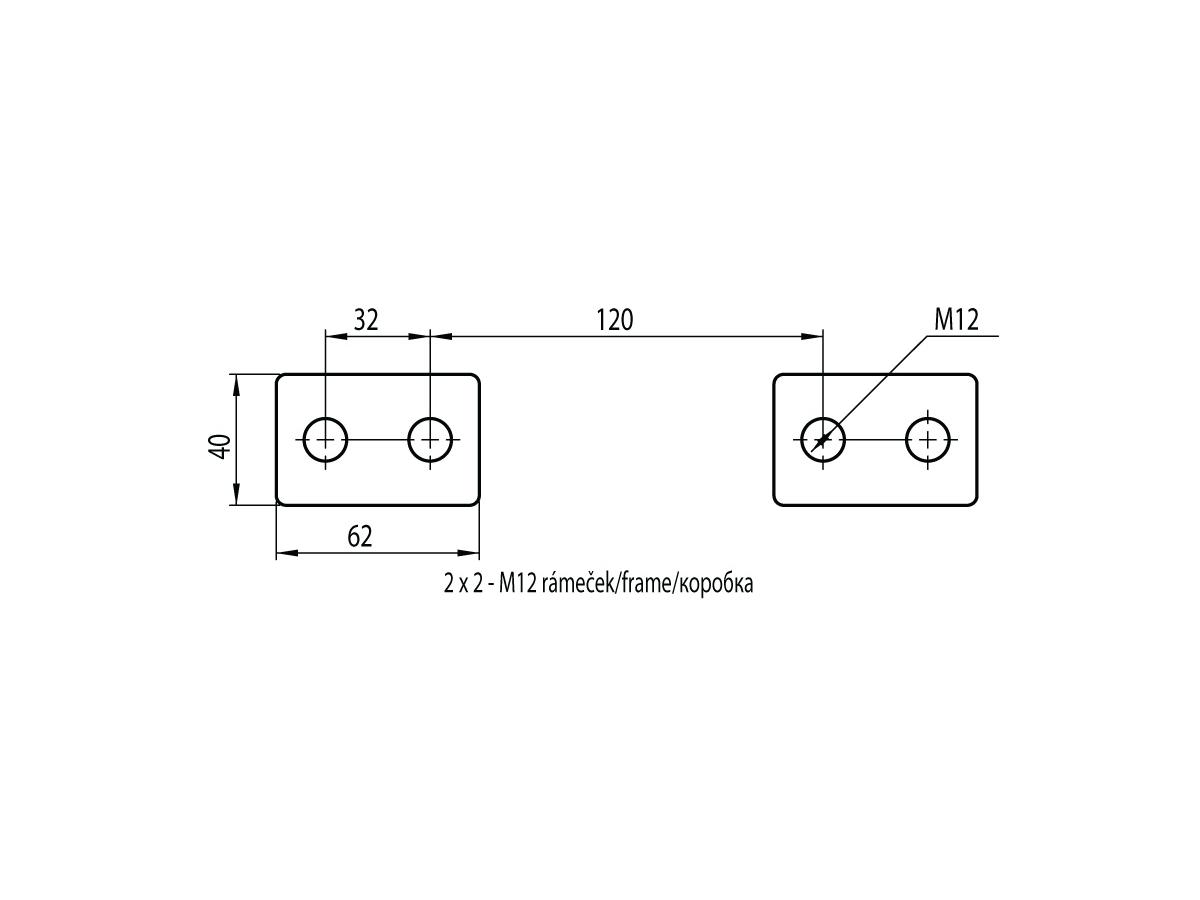

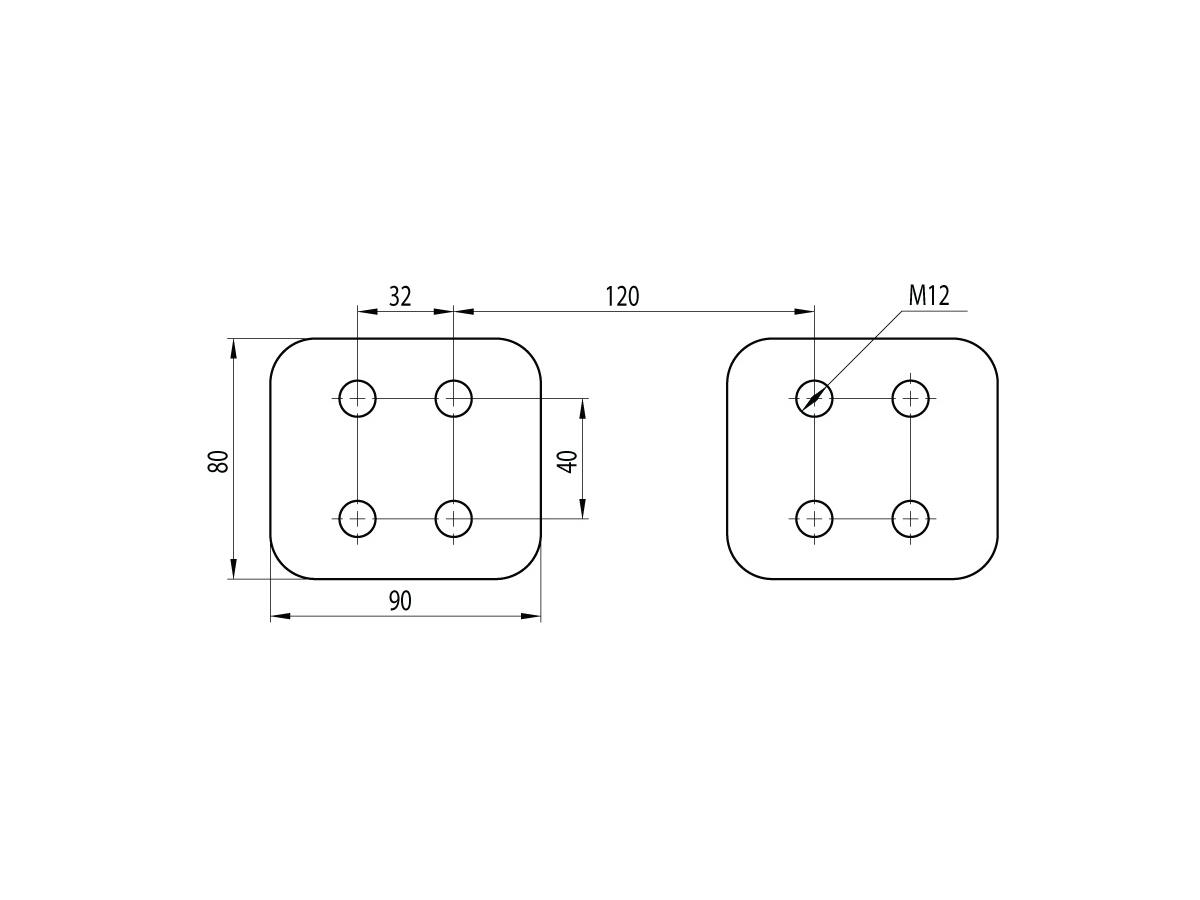

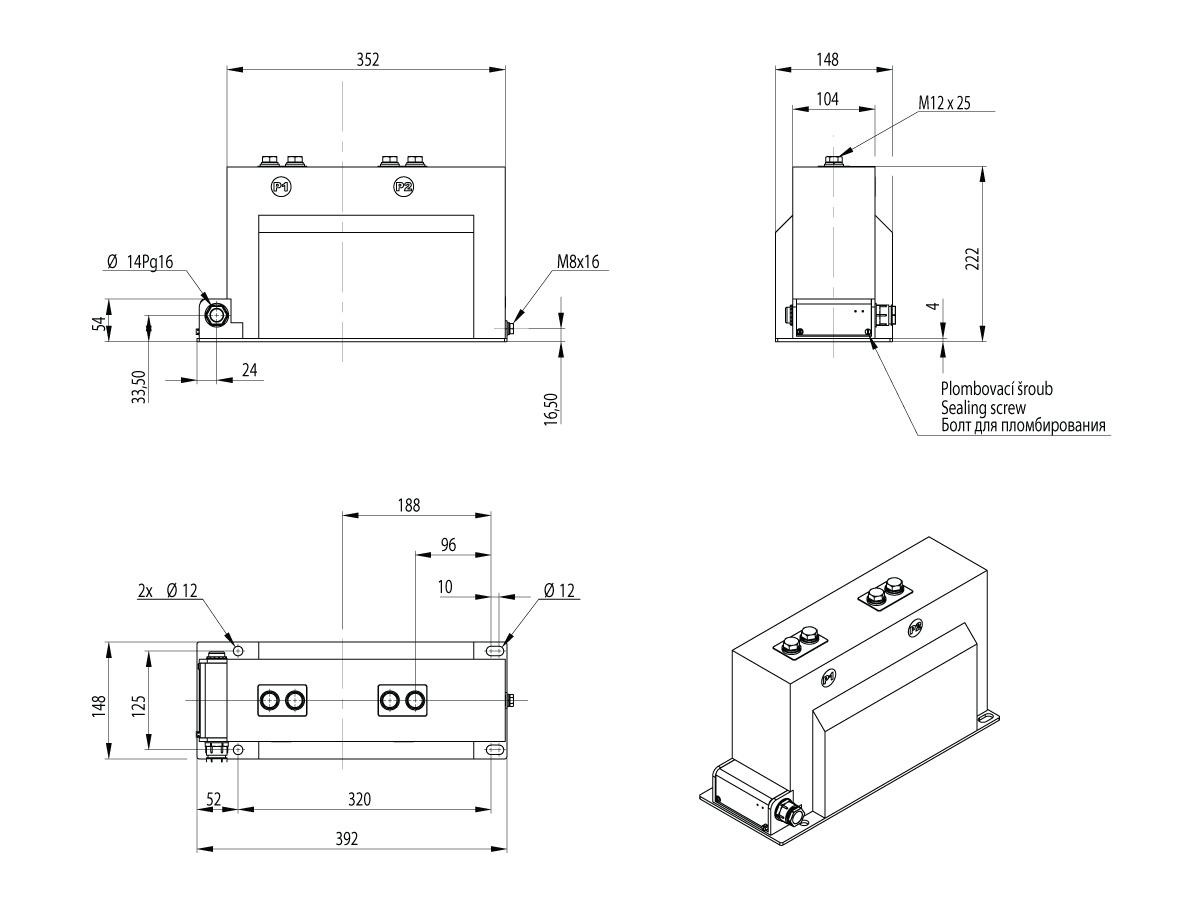

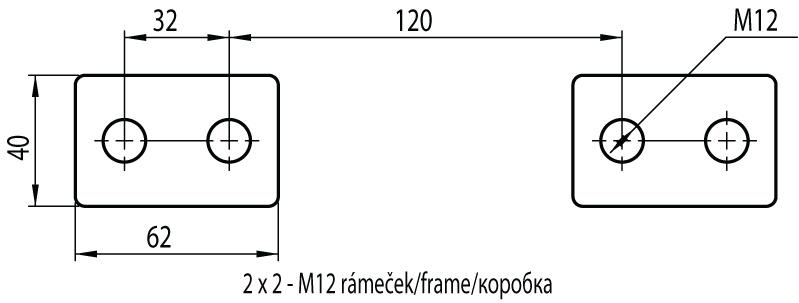

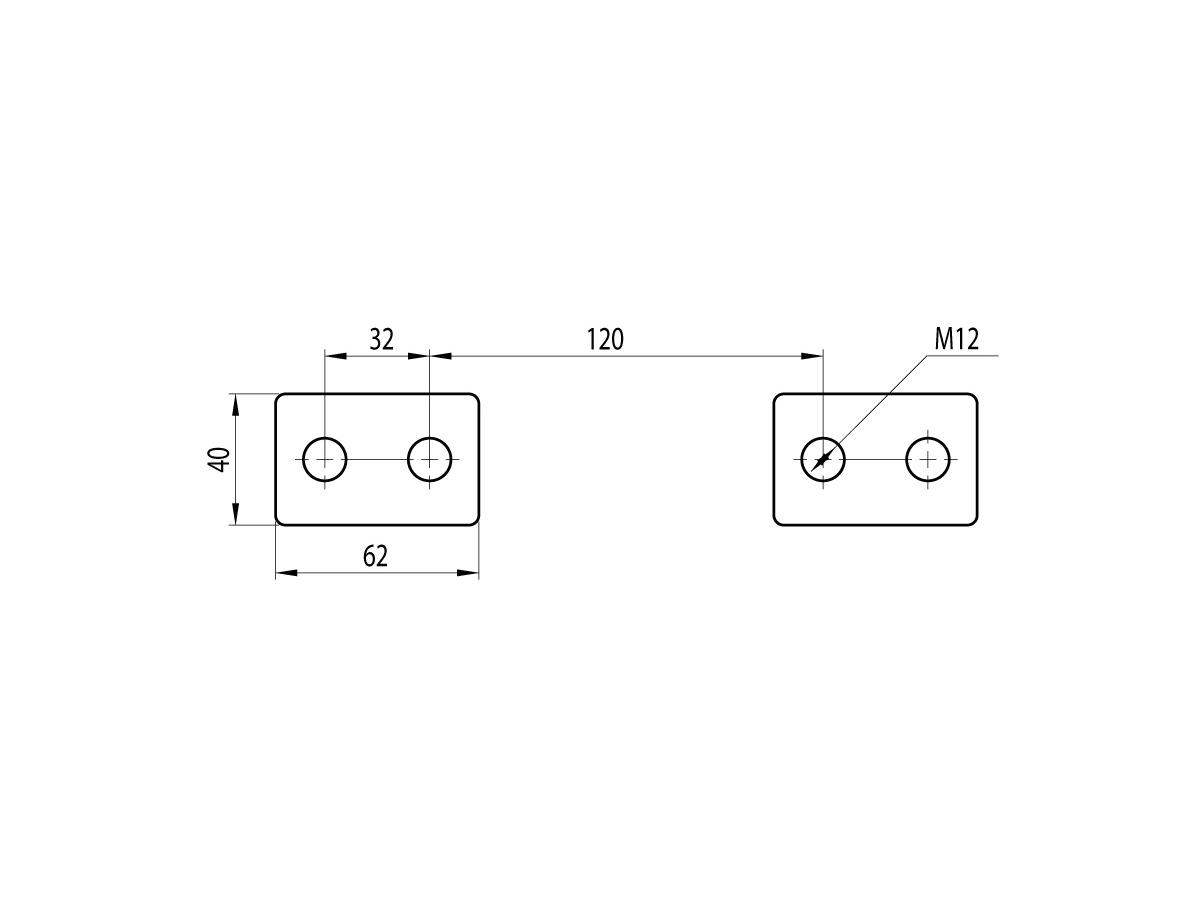

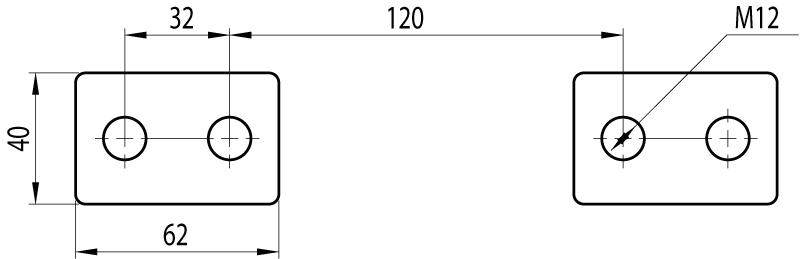

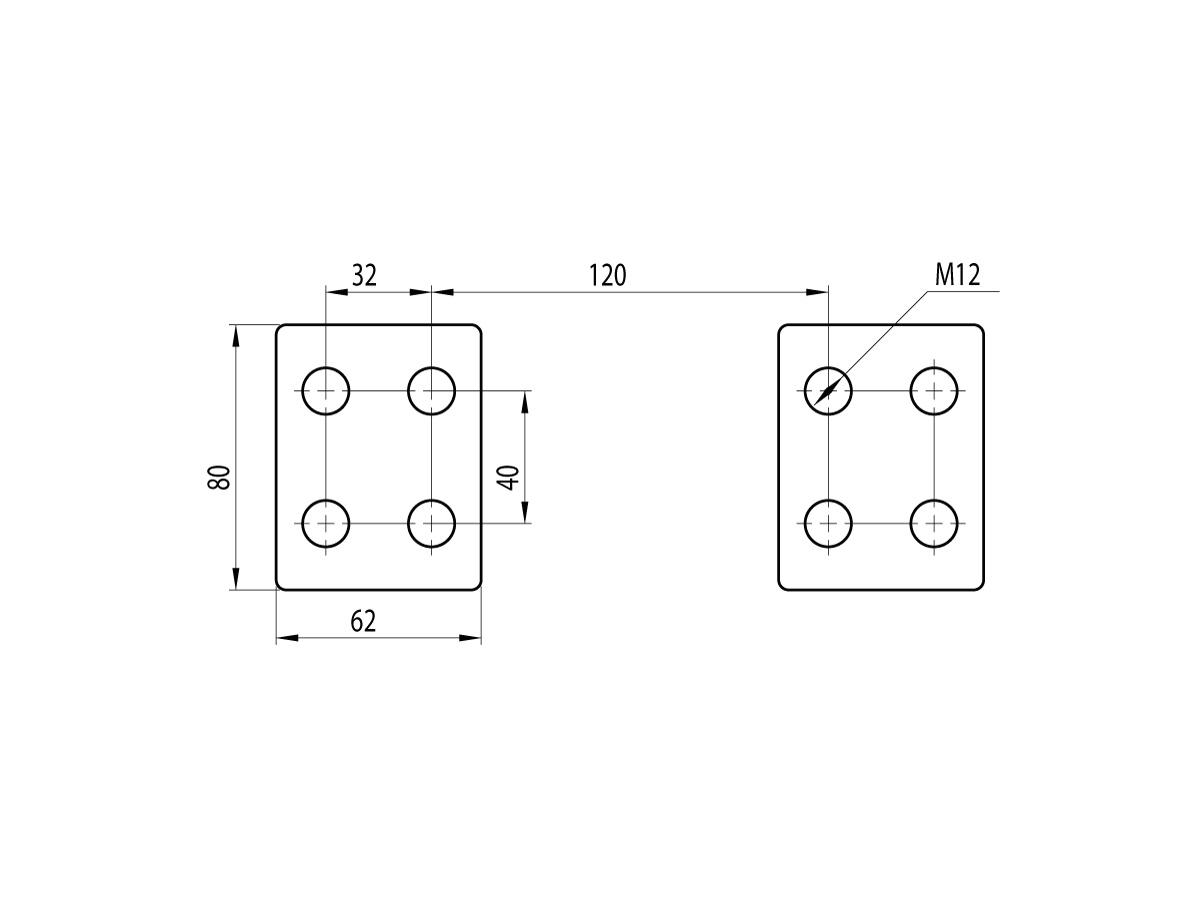

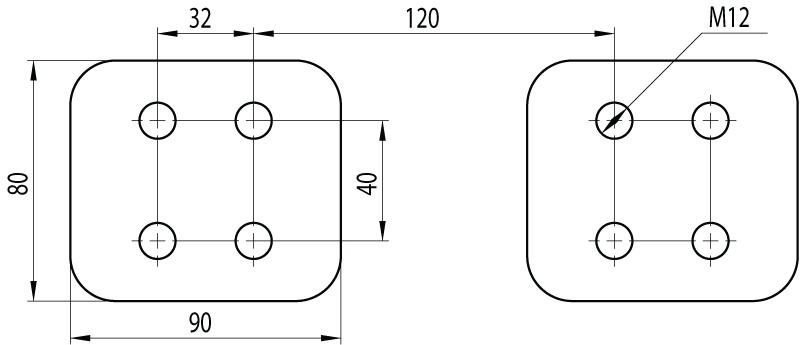

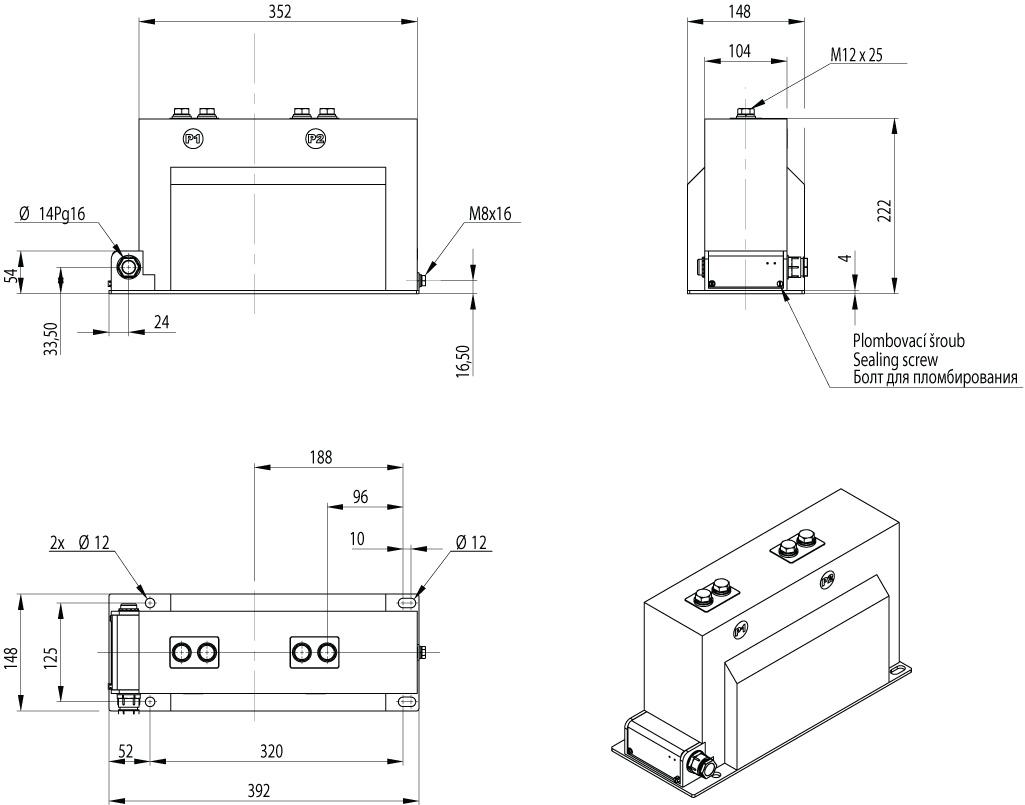

Монтажное положение трансформаторов может быть любое. Трансформаторы закрепляются с помощью четырех болтов через отверстия в опорной плите. Клеммы первичной обмотки трансформатора оснащены винтами М12. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен кожухом с винтом для опломбирования. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы CTS 12 L на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформаторы CTS 12 L прошли испытания в соответствии с нормой IEC 61869-1, IEC 61869-2. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний.

Другие технические параметры могут быть проконсультированы с производителем.
