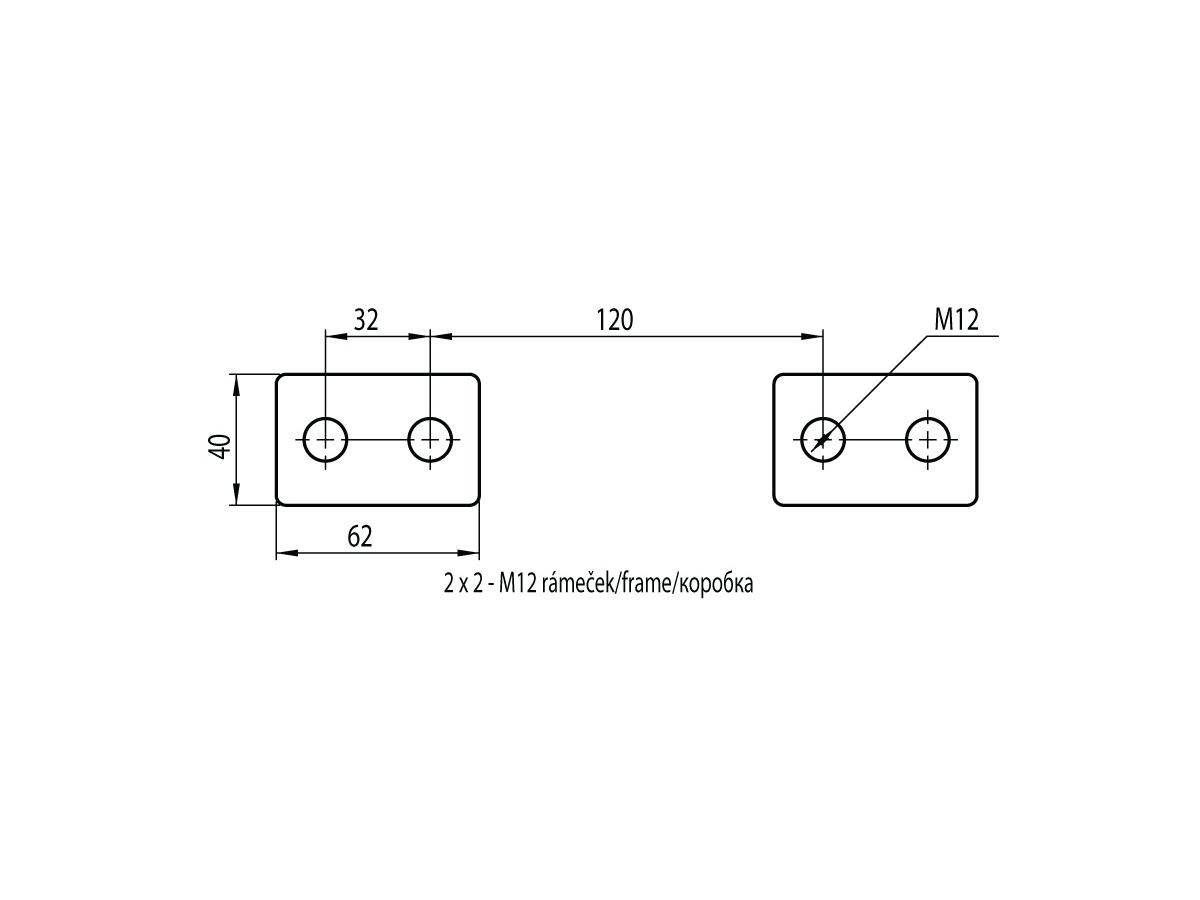

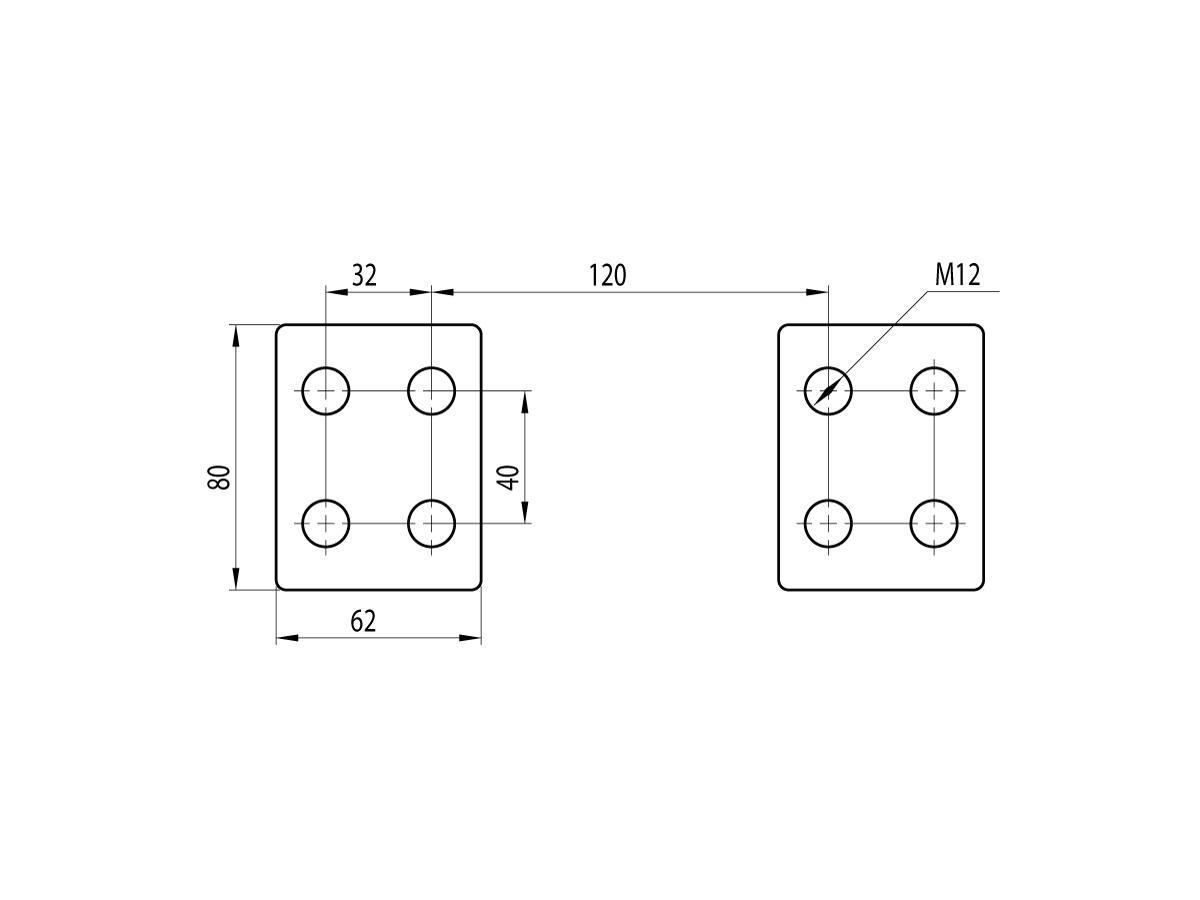

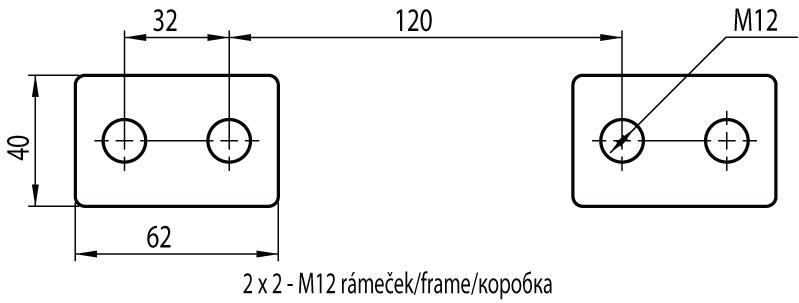

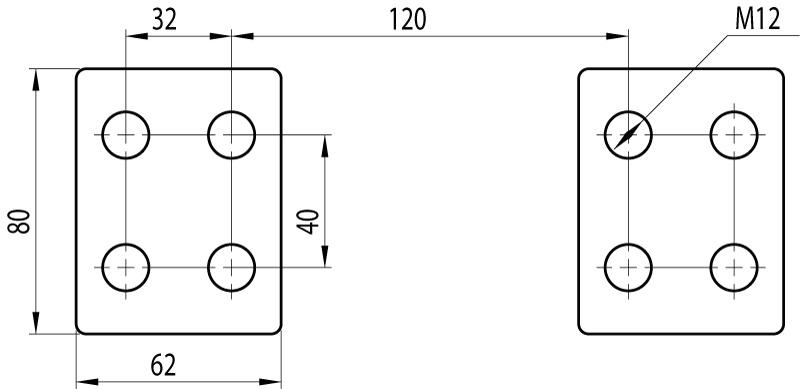

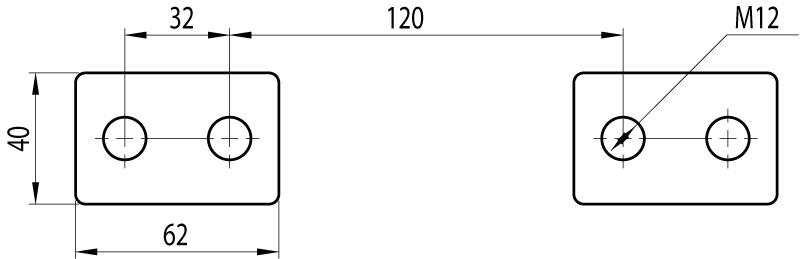

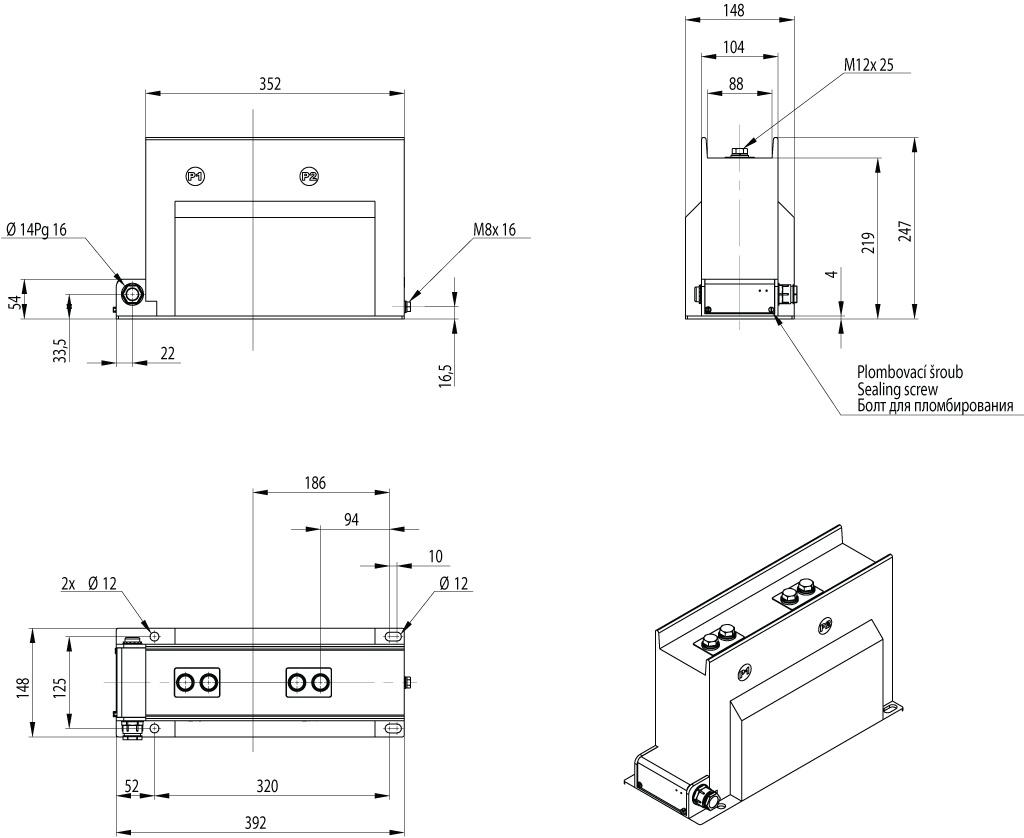

- Габаритный чертеж
- Сертификаты
- Свидетельство об утверждении типа СИ
- Руководство по эксплуатации
- Производитель
Опорные трансформаторы тока типа CTS 12 LW предназначены для измерения и защиты от высокого напряжения распределительных систем внутренней установки У3 и УХЛ2.
Большие размеры CTS 12 LW дают возможность удовлетворить более строгие требования заказчика к параметрам устройства (высшая прочность коротково замыкания, высшая мощность, более высокий ток перегрузки и т.п.).
| Напряжение изоляции: | 12/17.5 kВ |
| Испытательное переменное напряжение: | 42/55 кВ |
| Испытательное импульсное напряжение: | 75/95 кВ |
| Номинальный первичный ток: | 5 - 1750 A |
| Номинальный вторичный ток: | 5 A или 1 A |
| Номинальный ток термической стойкости, Ith: | макс 80 кА/1с (31,5 кА/3с) |
| Номинальный ток динамической, Idyn: | макс 200 кА |
| Номинальный рабочий ток, Icth: | 120% |
| Класс точности - измерение: | 0.2, 0.5, 0.2S, 0.5S, 1, 3 |
| Перегрузка по току - измерение: | FS5, FS10 |
| Класс точности - охрана: | 5P, 10P, PX |
| Перегрузка по току - охрана: | 5,10,15,20,25,30 |
| Номинальная частота: | 50 Гц |
| Длина утечки: | 210 mm |
| Масса: | 29 кг |
| Температурный класс: | E |
| Условия работы: | рабочая температура от -5°C до +40°C климатическое исполнение «УХЛ» и «Т», категории размещения «3» по ГОСТ 15150-69 |
| Стандарт: | IEC 61869-1, IEC 61869-2 |
