Опорный трансформатор тока CTS 25

Трансформатор тока типа CTS 25 предназначен для измерения и защиты от высокого напряжения распределительных систем внутренней установки У3 и УХЛ2. Значение вторичного тока составляет 5А или 1А с возможностью комбинирования. Классы точности измерительных цепей: 0,2; 0,5; 0,2S; 0,5S;1; 3; цепей защиты: 5Р; 10Р; PX. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Максимальный рабочий ток составляет 120% IN, по согласованию с заказчиком можно поставить аппараты и с другими величинами, например, 200% IN.

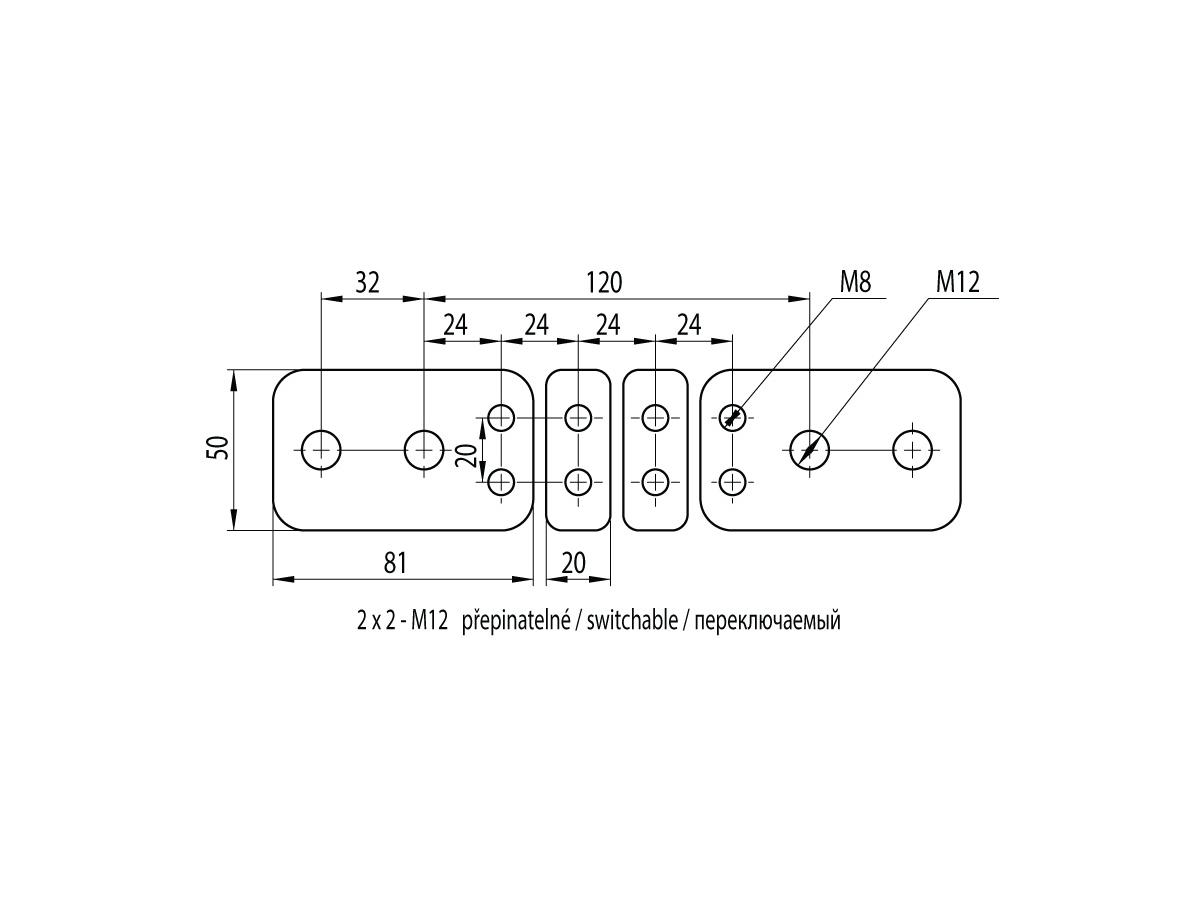

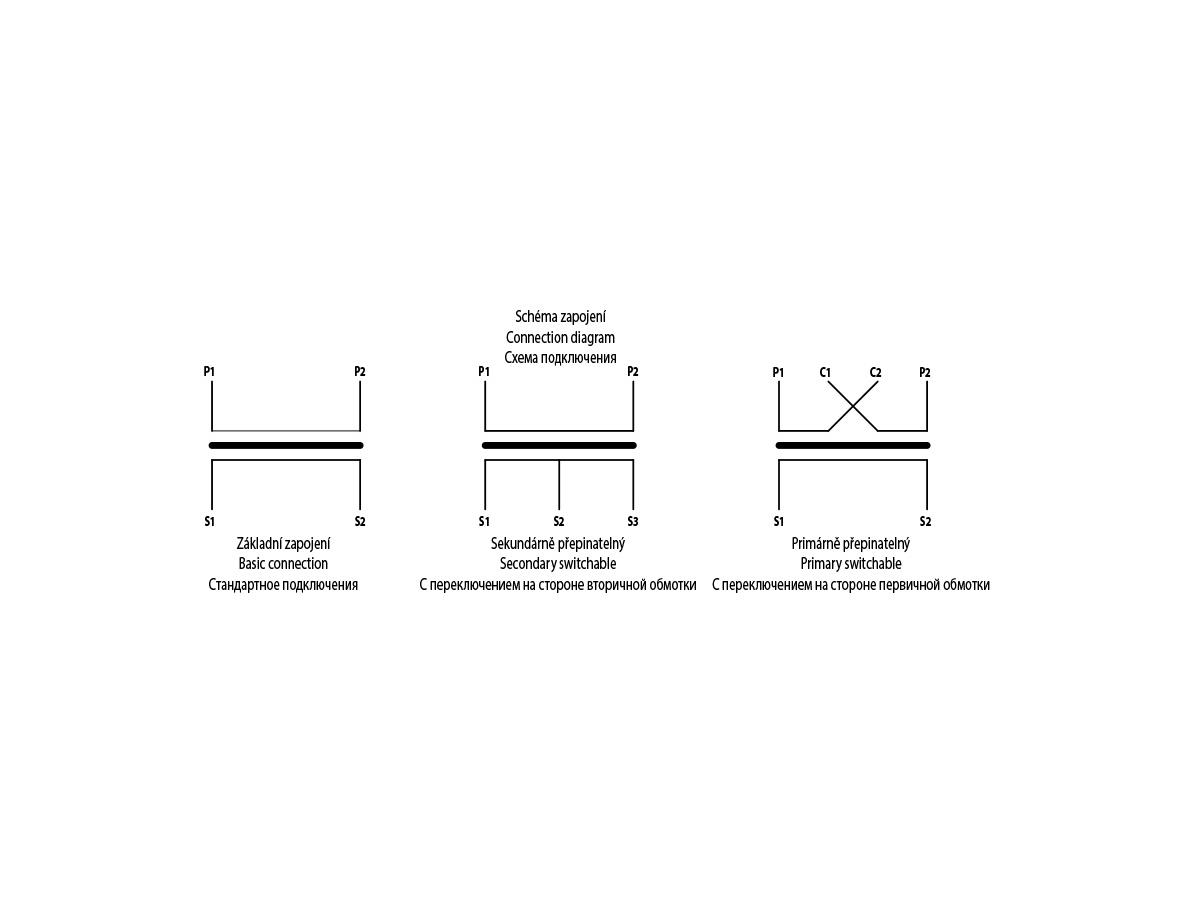

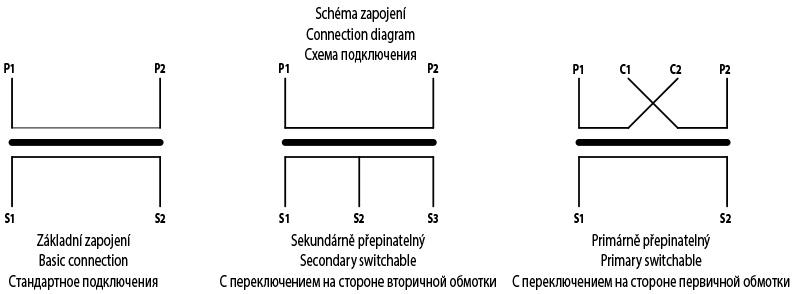

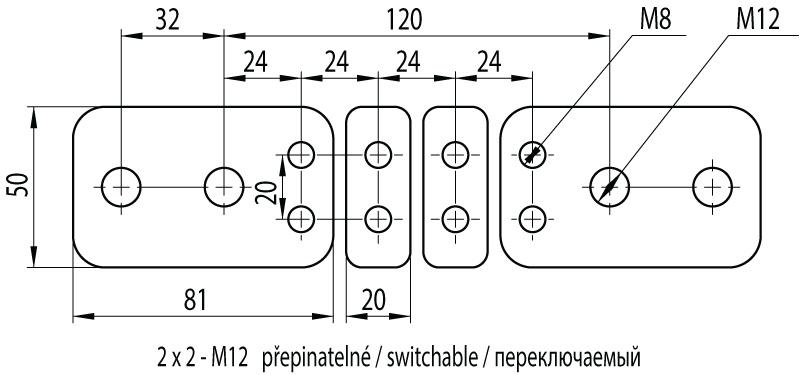

Трансформаторы CTS 25 решены как трансформаторы с одновитковой или многовитковой первичной обмоткой. Современные конструкции этих трансформаторов позволяют производить переключение не только на стороне вторичной обмотки, но и на стороне первичной обмотки. Переключение на стороне первичной обмотки заключается в простом монтаже в цепь двух перемычек с помощью двух винтов М8 (см. “Руководство по монтажу и обслуживанию”, винты и перемычки входят в комплект трансформатора).

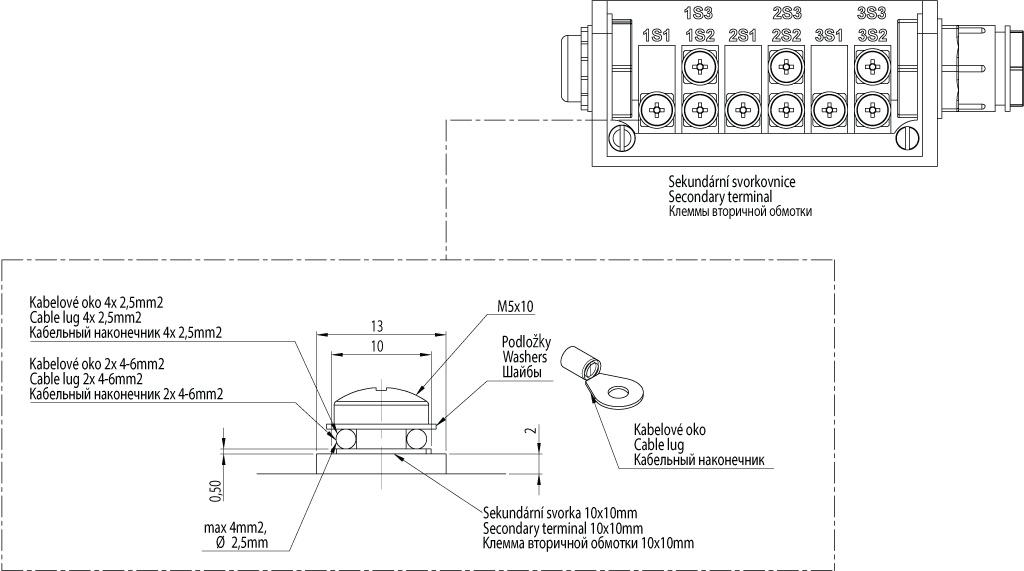

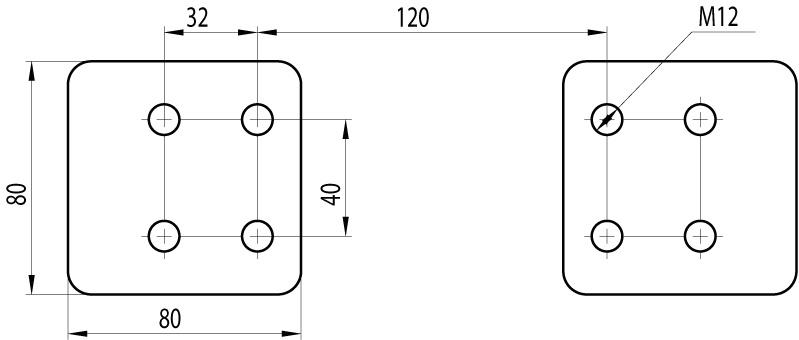

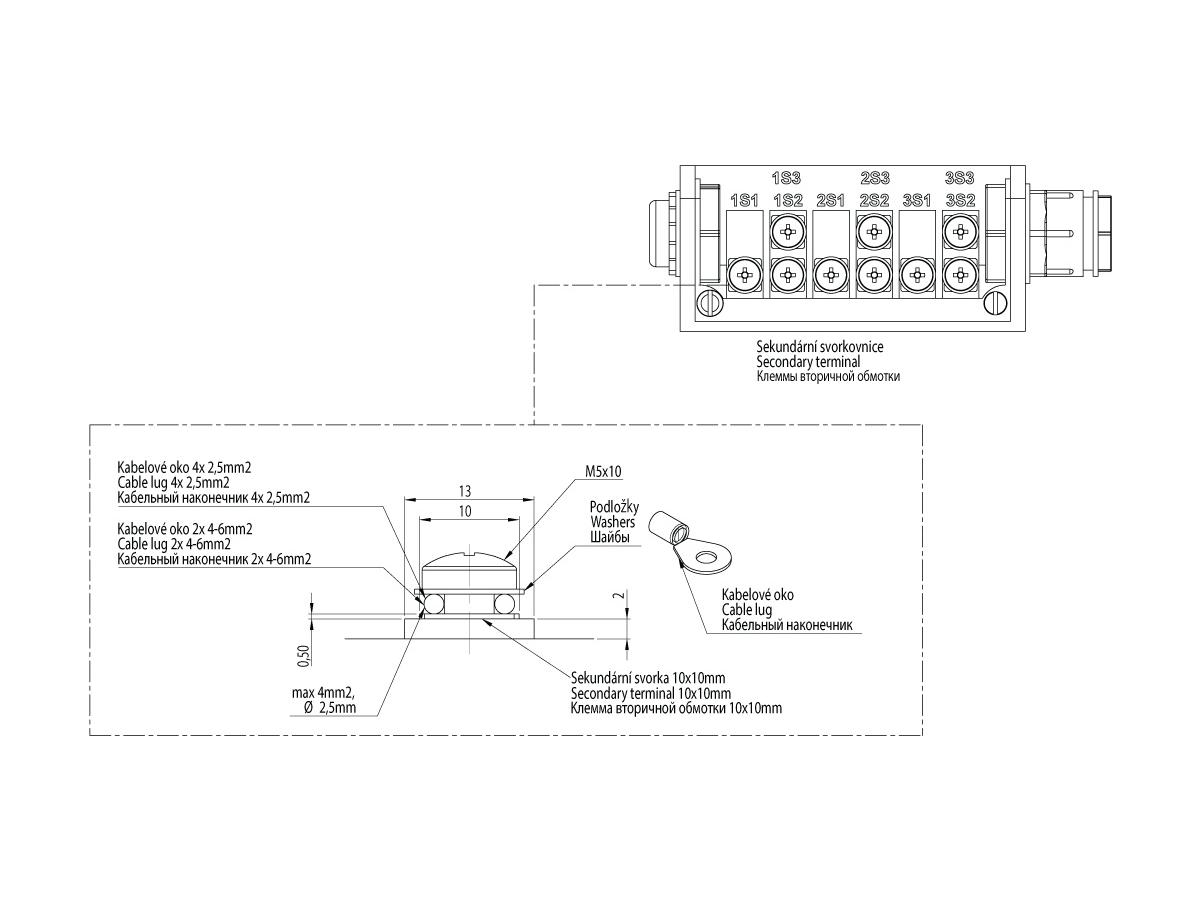

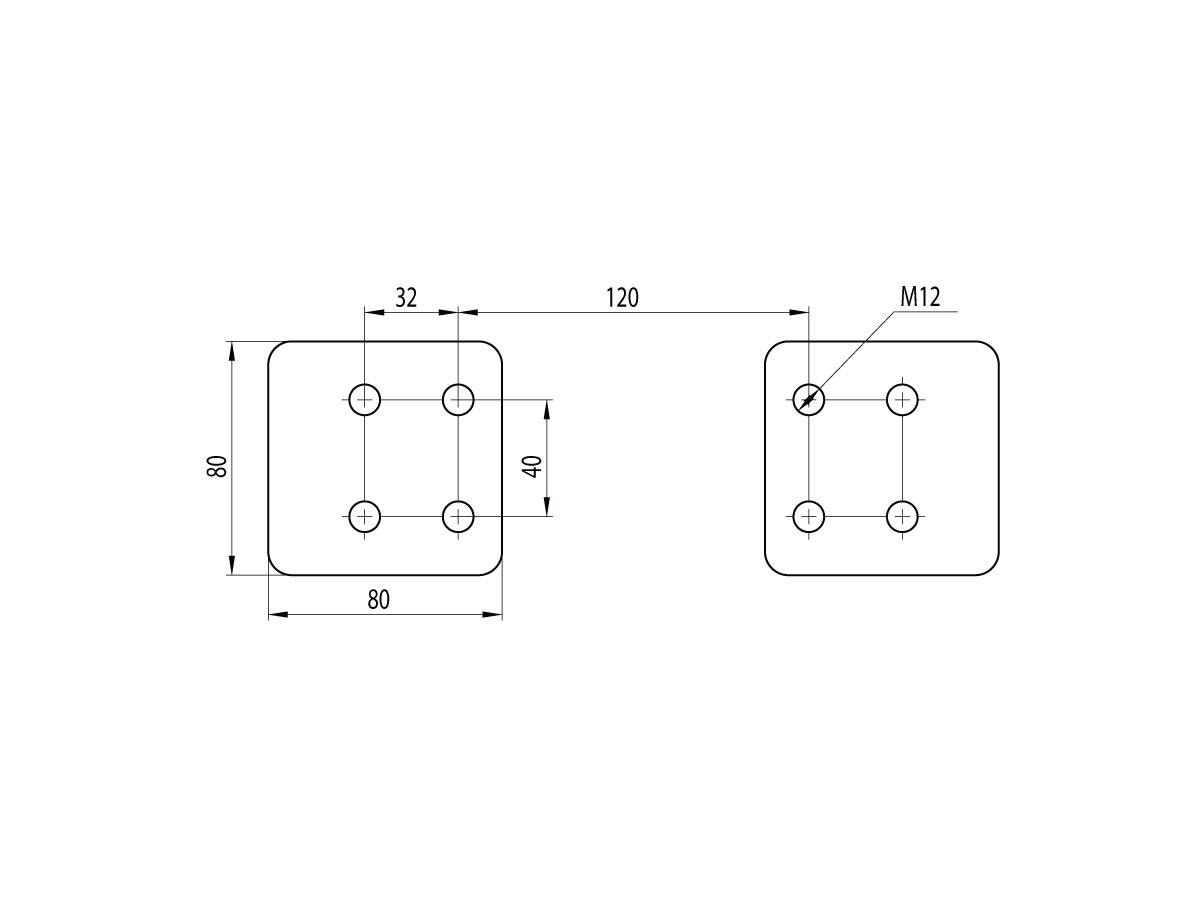

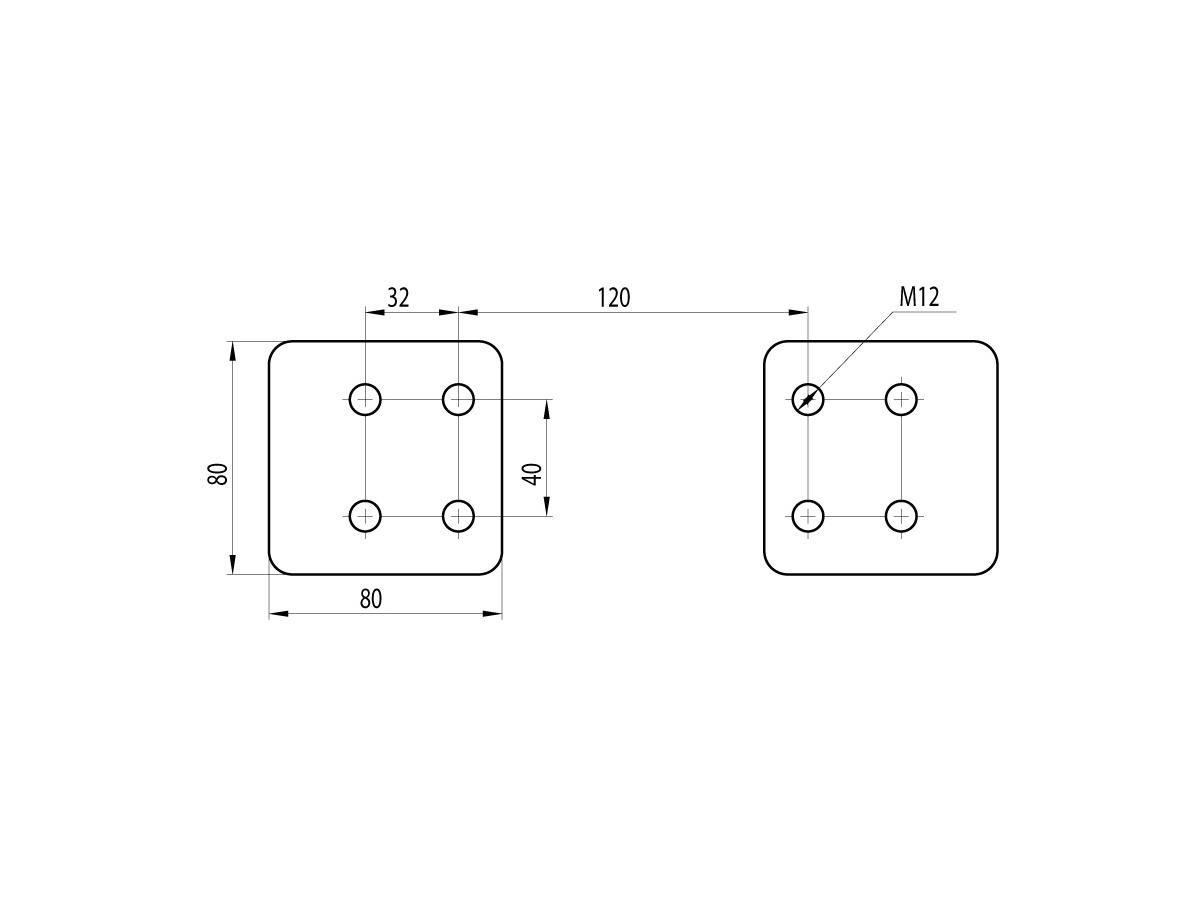

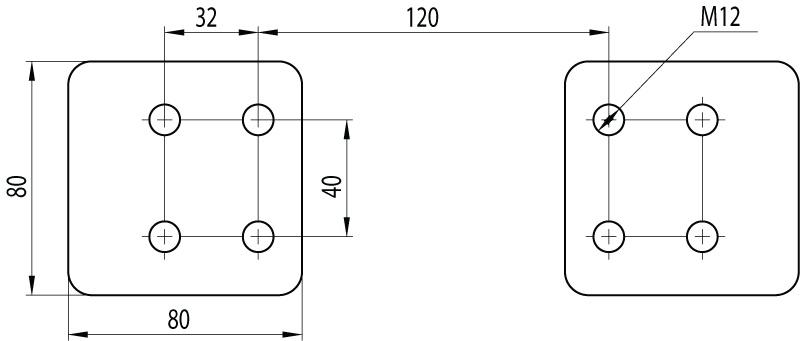

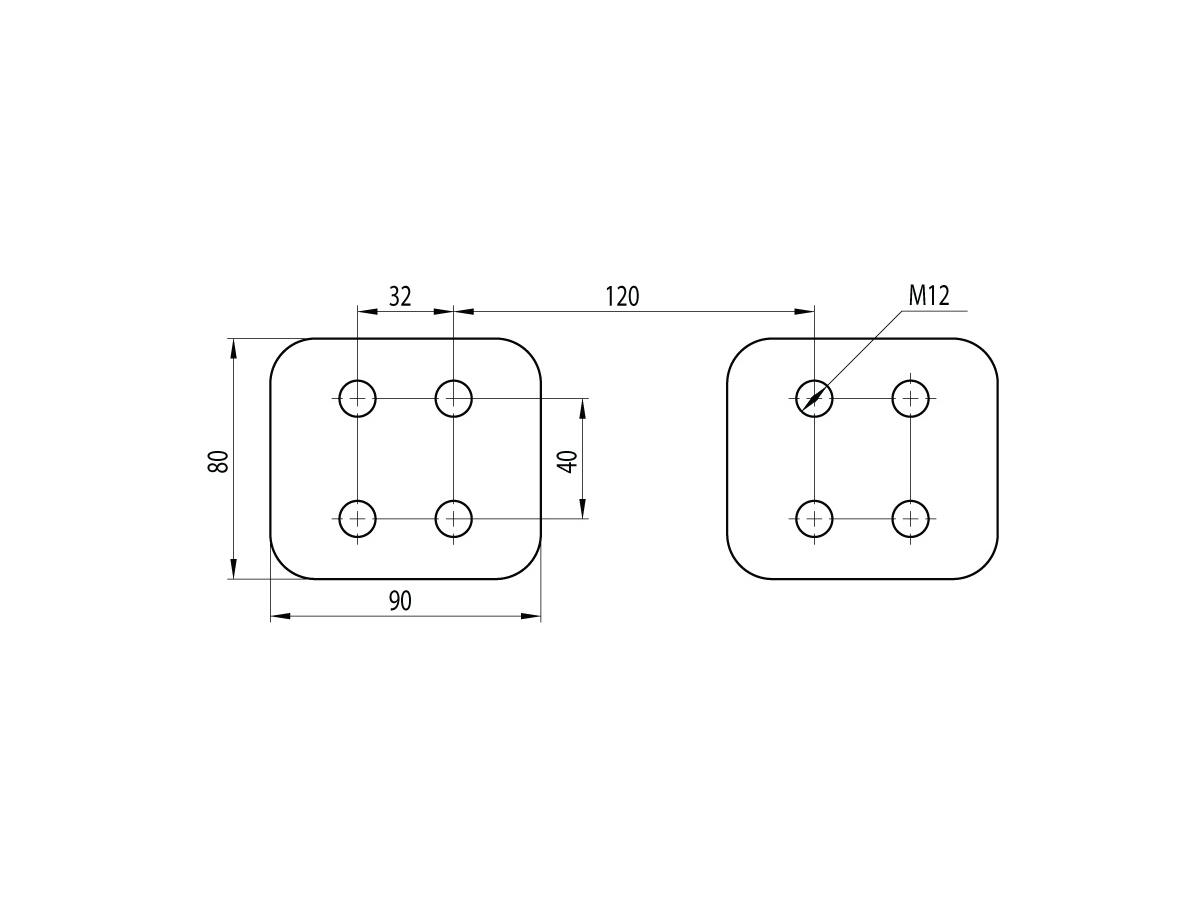

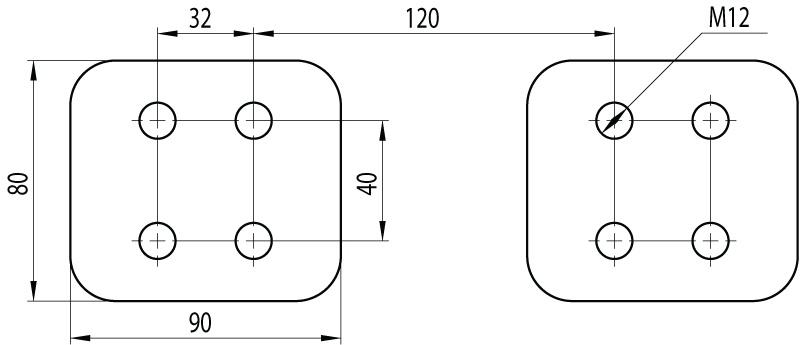

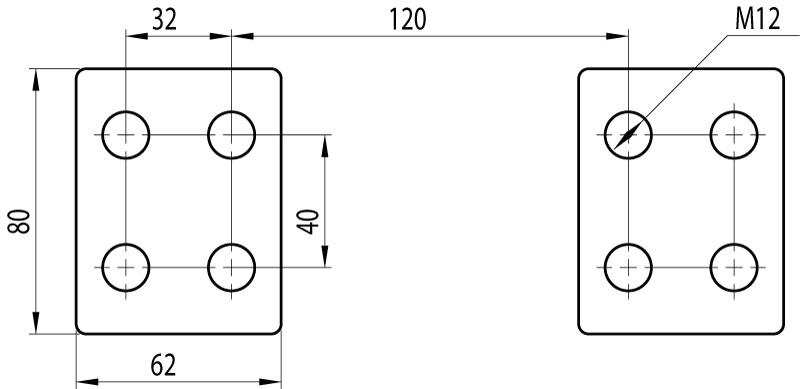

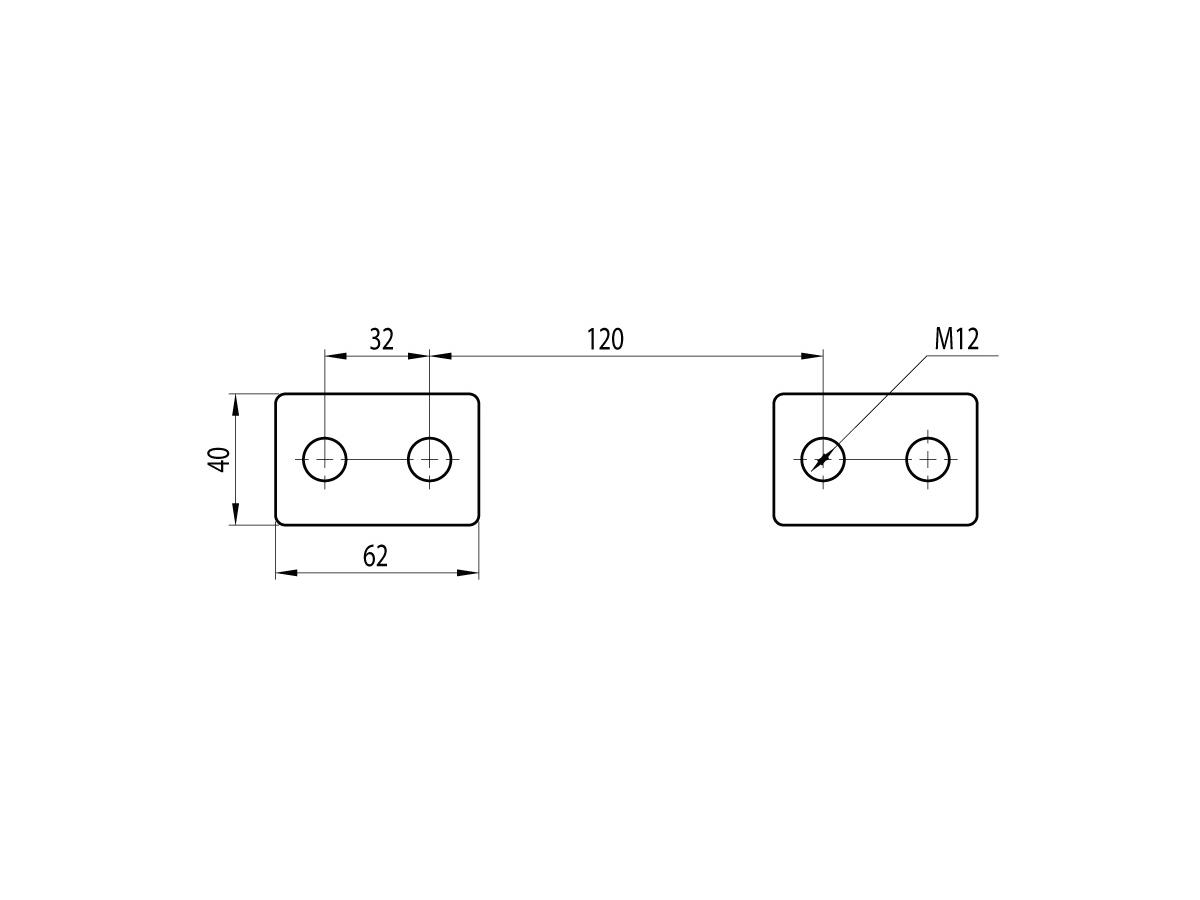

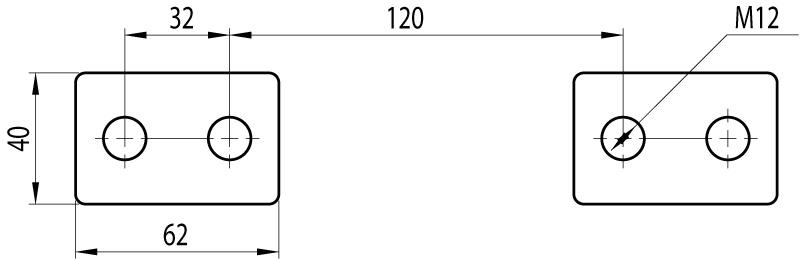

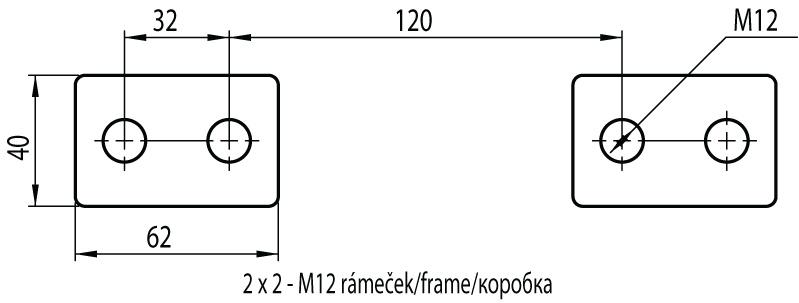

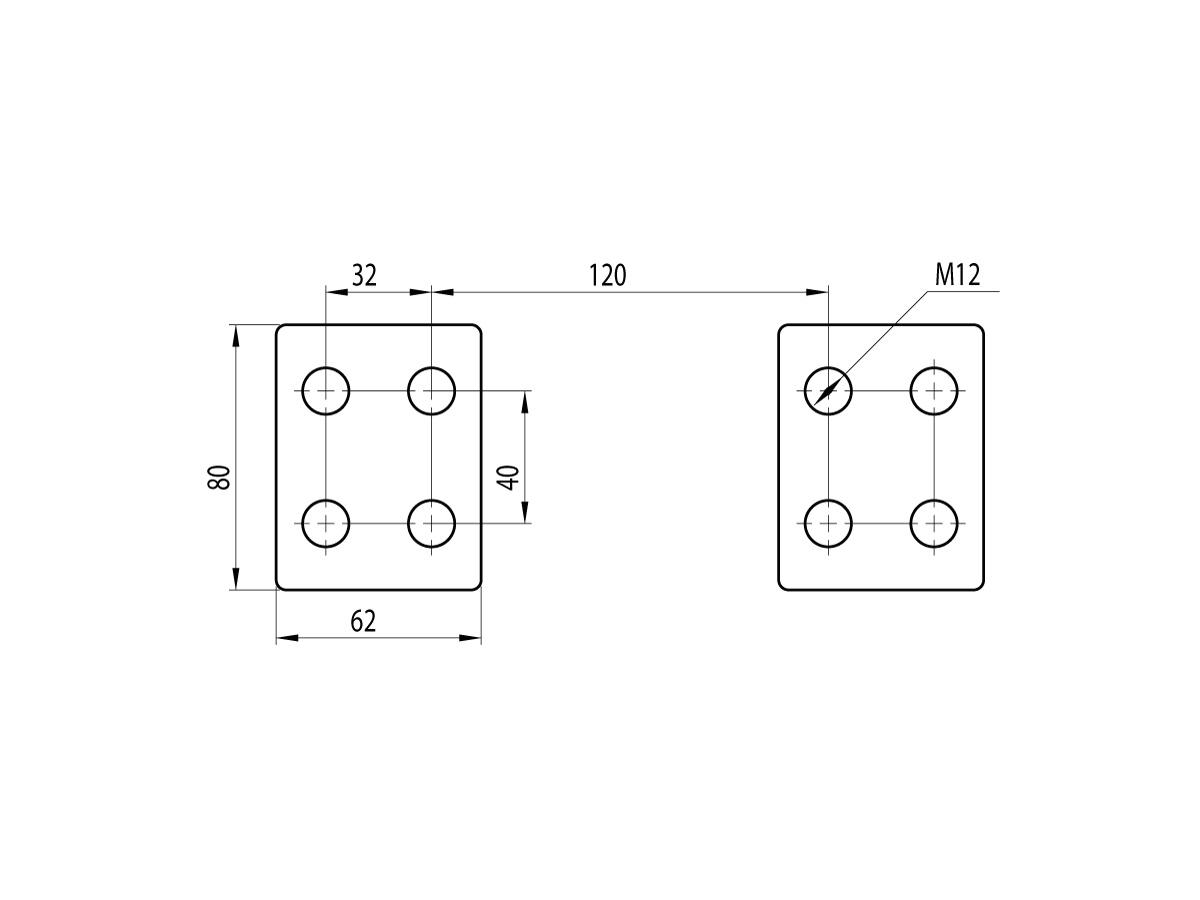

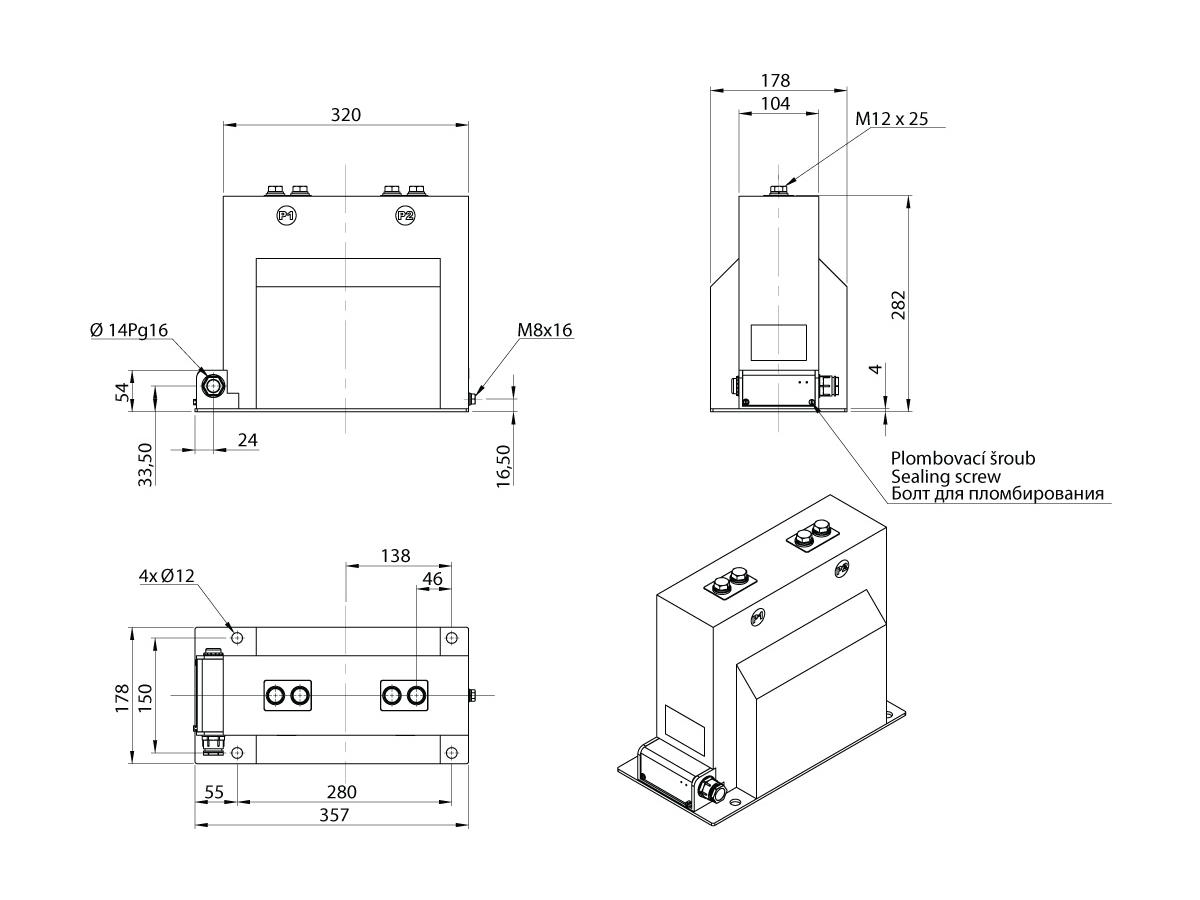

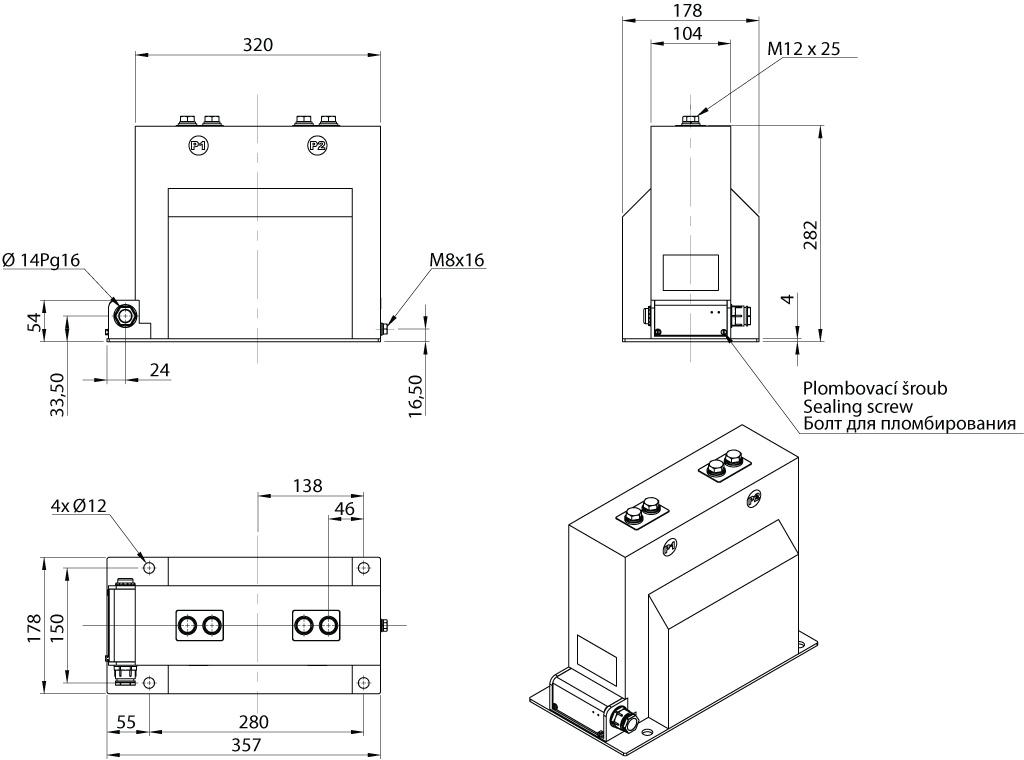

Вторичная обмотка намотана на магнитный сердечник из ориентированных пластин, изготовленных из магнитного материала, или сплава никеля, железа и меди “permalloy“. Количество сердечников – от 1 до 4, в соответствии с требованием заказчика и согласно запрашиваемых параметров. Монтажное положение трансформаторов может быть любое. Трансформаторы закрепляются с помощью четырех болтов через отверстия в опорной плите. Клеммы первичной обмотки трансформатора оснащены винтами М12. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен кожухом с винтом для опломбирования. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по монтажу и обслуживанию”).

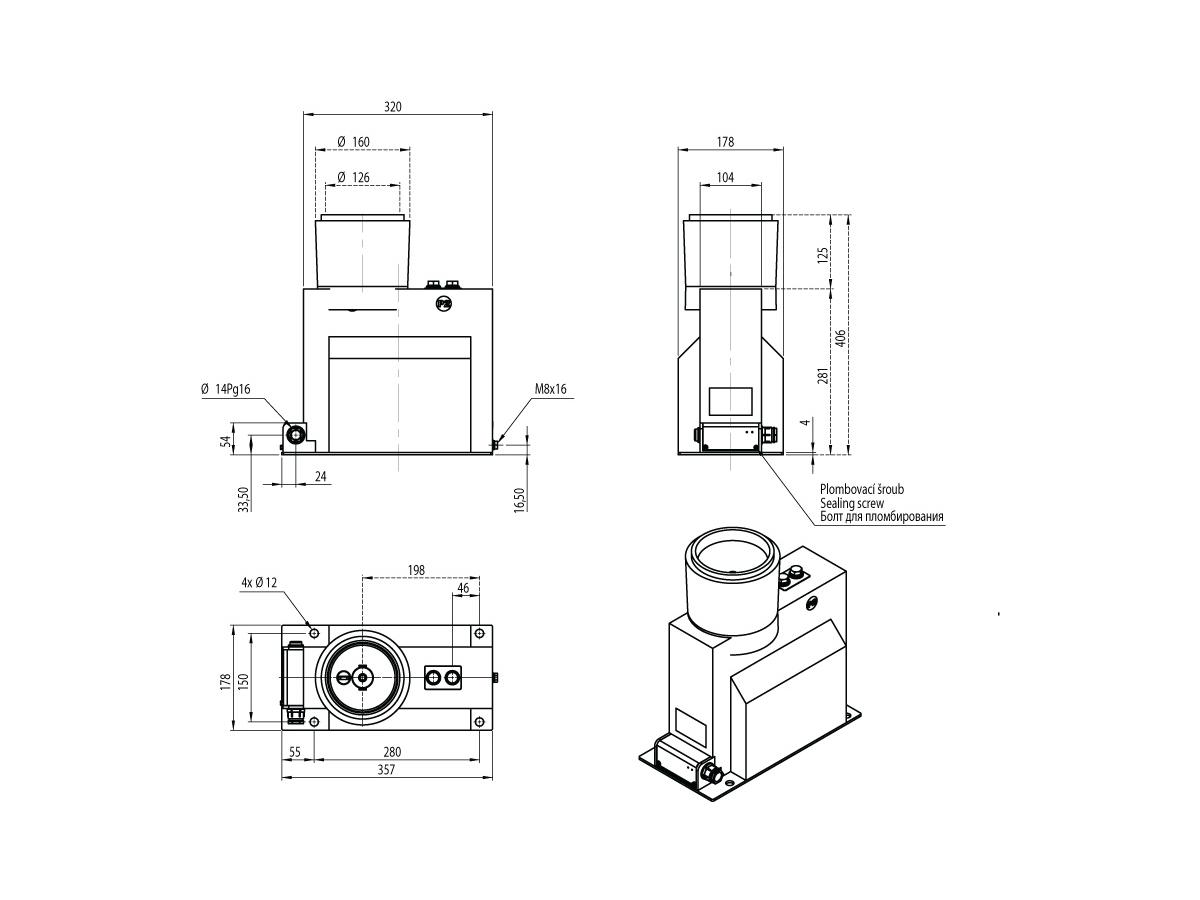

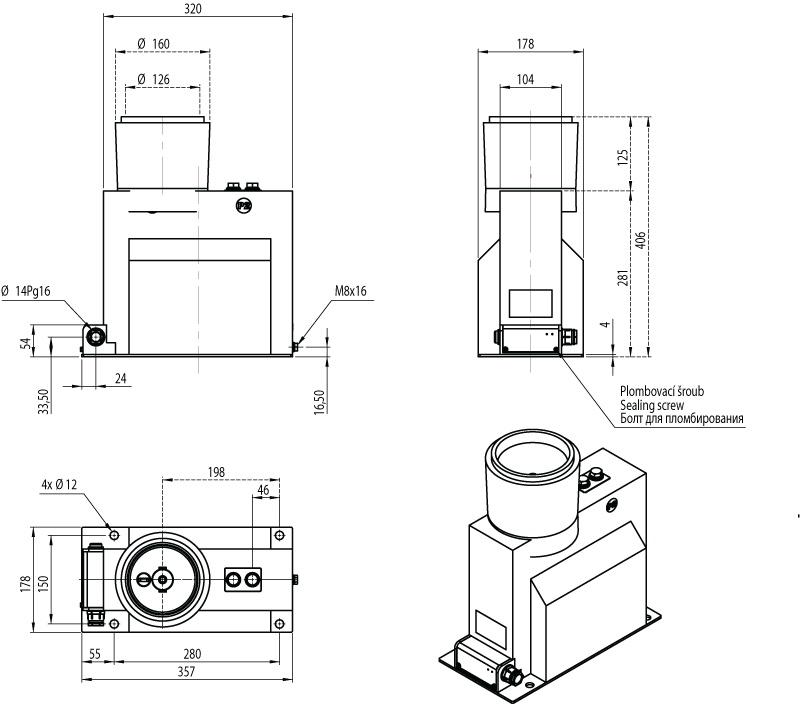

Для применения трансформаторов CTS 25 в распределительных устройствах типа „VH-IRODEL“ мы изготовляем и поставляем эпоксидную надставку, палец и специальную опорную плиту (см. фотографию).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы CTS 25 на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств. Трансформаторы CTS 25 прошли испытания в соответствии с нормой IEC 61869-1, IEC 61869-2, IEC 60068-2-11, IEC 61243-5, IEC 60071-1. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний. Другие технические параметры могут быть проконсультированы с производителем.
