Опорный трансформатор тока CTS 38

Опорный трансформатор тока внутренней установки CTS 38 предназначен для измерений и защиты оборудования распределительных устройств ВН закрытого исполнения. Значение вторичного тока составляет 5А или 1А с возможностью комбинирования. Классы точности измерительных цепей: 0,2; 0,5; 0,2S; 0,5S; 1; 3; цепей защиты: 5Р; 10Р; PX. Трансформаторы соответствуют требуемому классу точности в интервале 25 – 100% номинальной нагрузки. Максимальный рабочий ток составляет 120% I_ном, по согласованию с заказчиком можно поставить аппараты и с другими величинами, например, 200% I_ном.

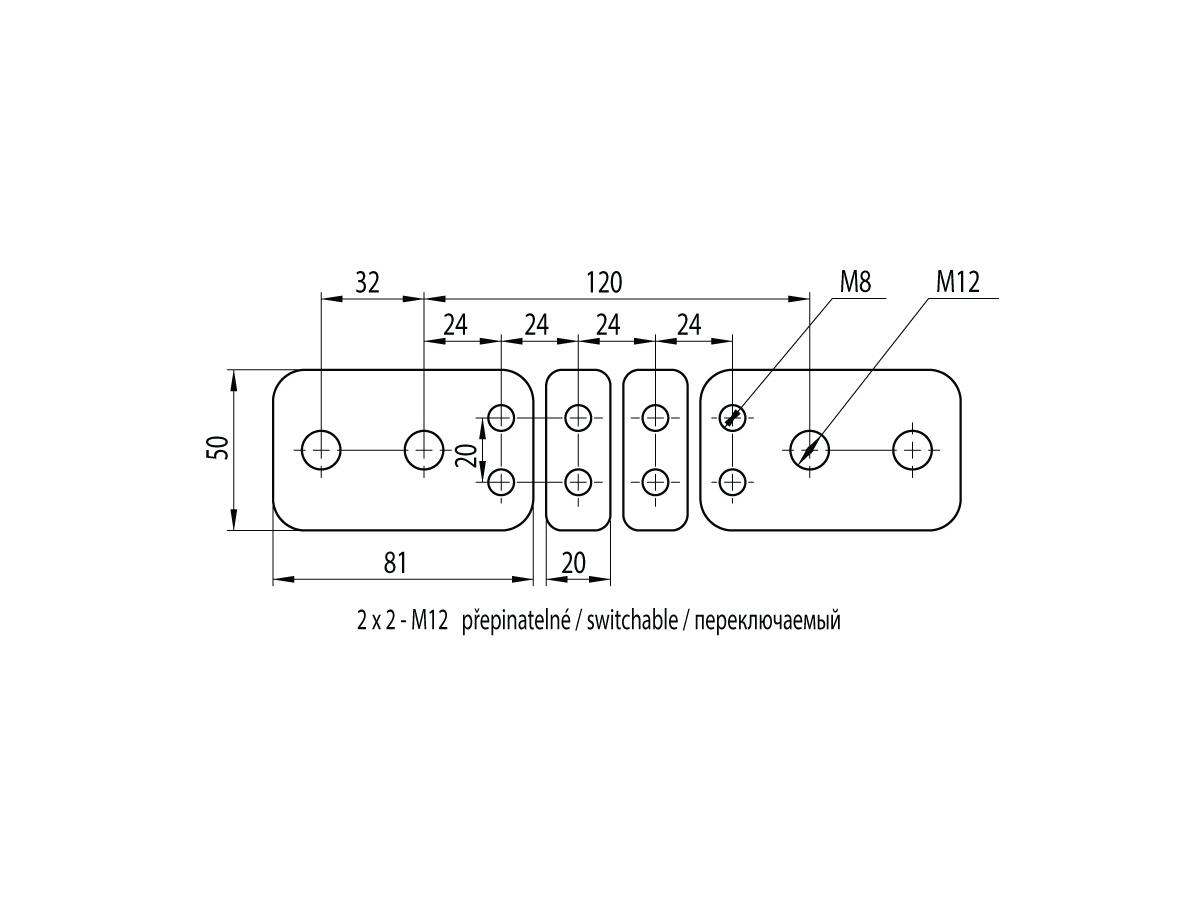

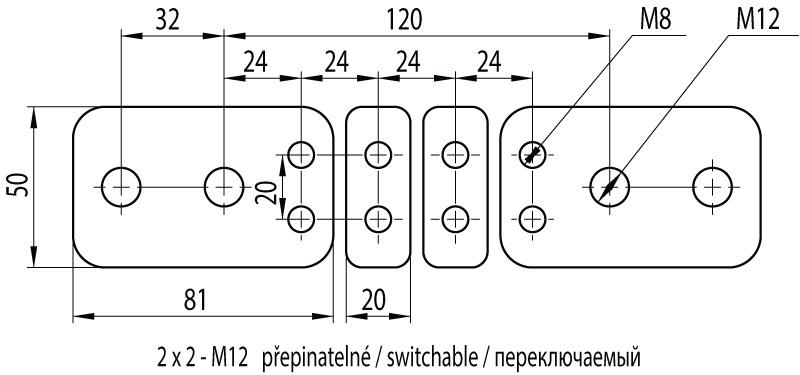

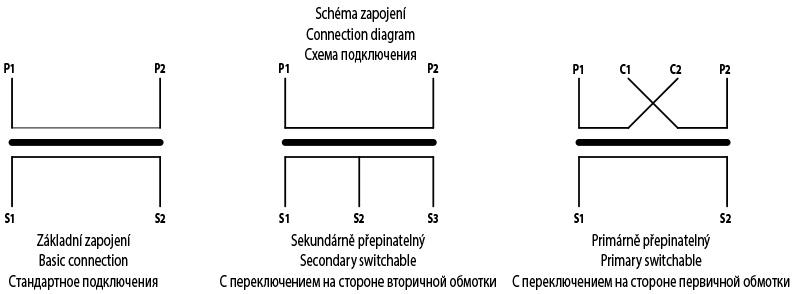

Трансформатор CTS 38 решен как трансформатор с одновитковой или многовитковой первичной обмоткой. Современные конструкции этих трансформаторов позволяют производить переключение не только на стороне вторичной обмотки, но и на стороне первичной обмотки. Переключение на стороне первичной обмотки заключается в простом монтаже в цепь двух перемычек с помощью двух винтов М8 (см. “Руководство по эксплуатации”, винты и перемычки входят в комплект трансформатора). Вторичная обмотка намотана на магнитный сердечник из ориентированных пластин, изготовленных из магнитного материала, или сплава никеля, железа и меди “permalloy“. Количество сердечников – от 1 до 3, в соответствии с требованием заказчика и согласно запрашиваемых параметров.

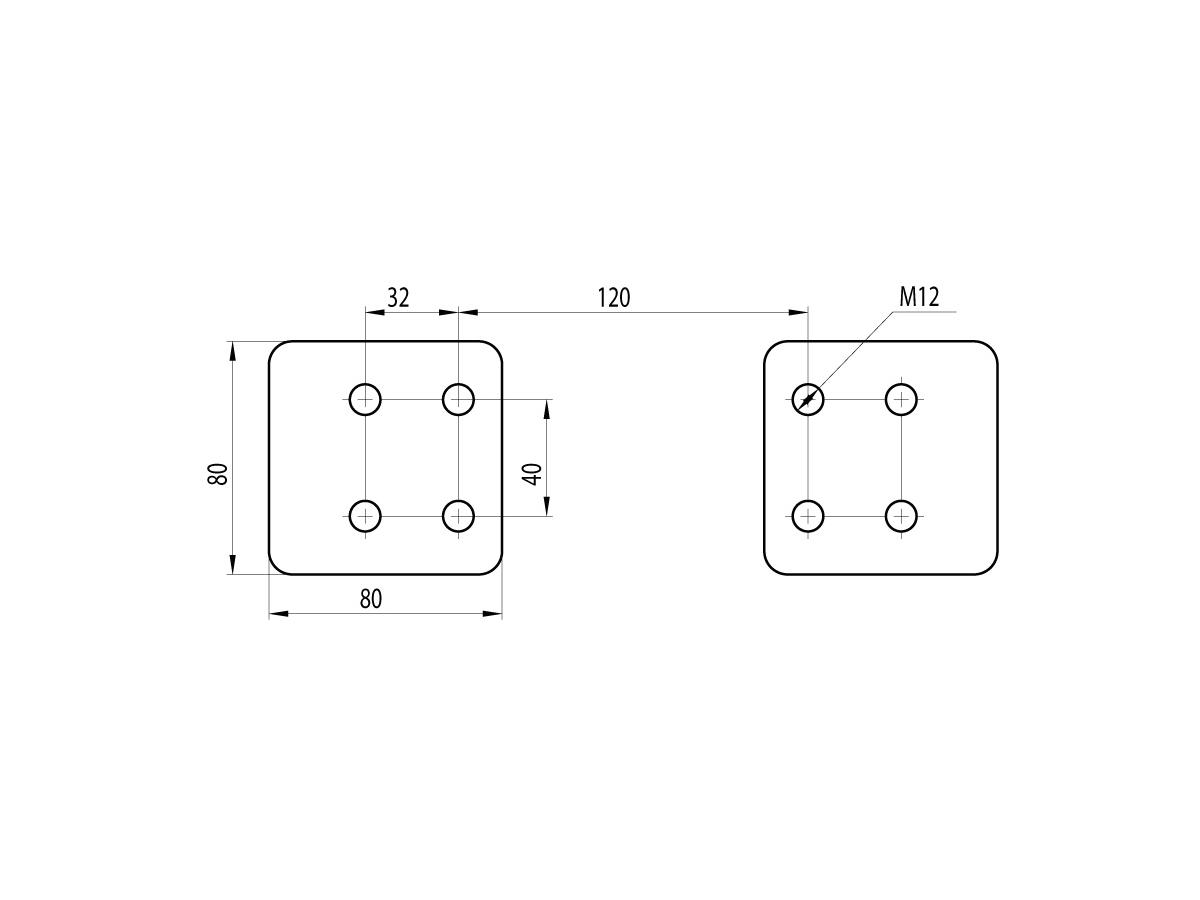

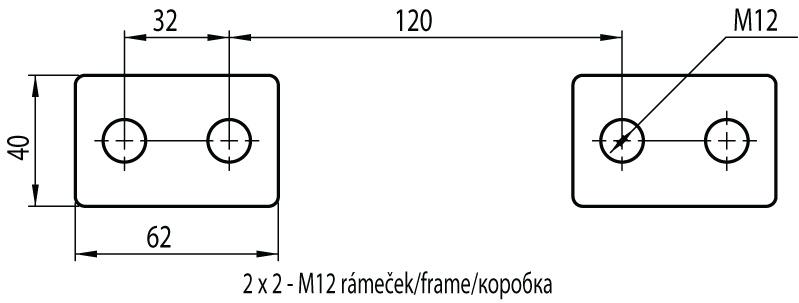

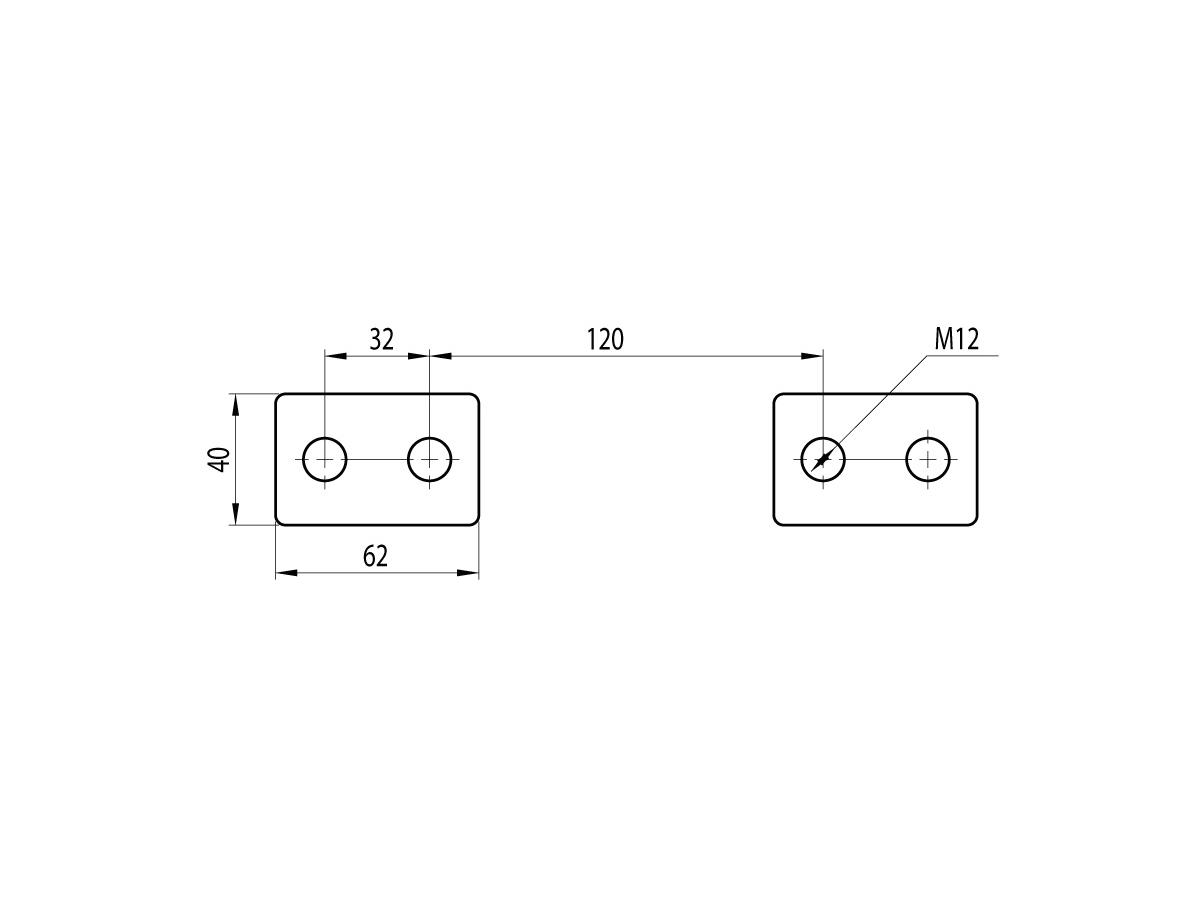

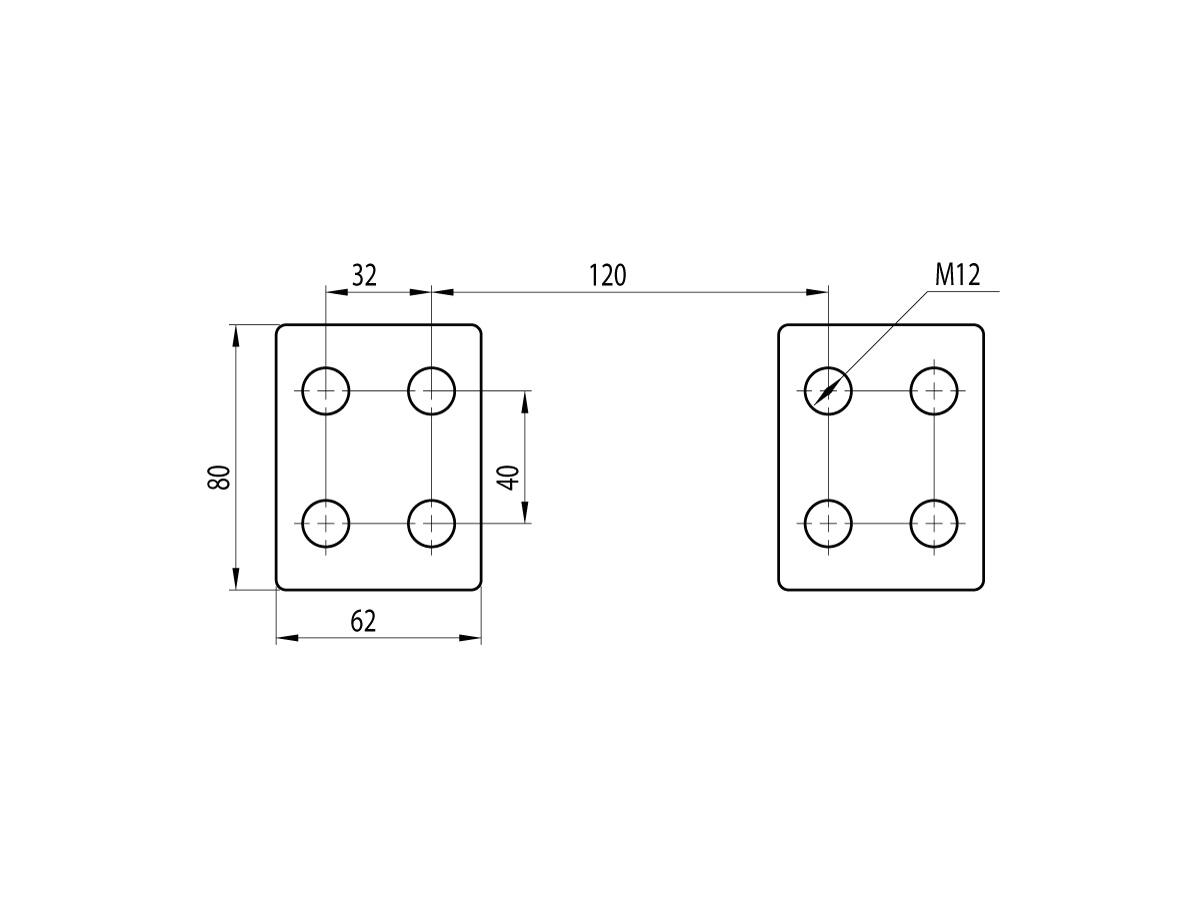

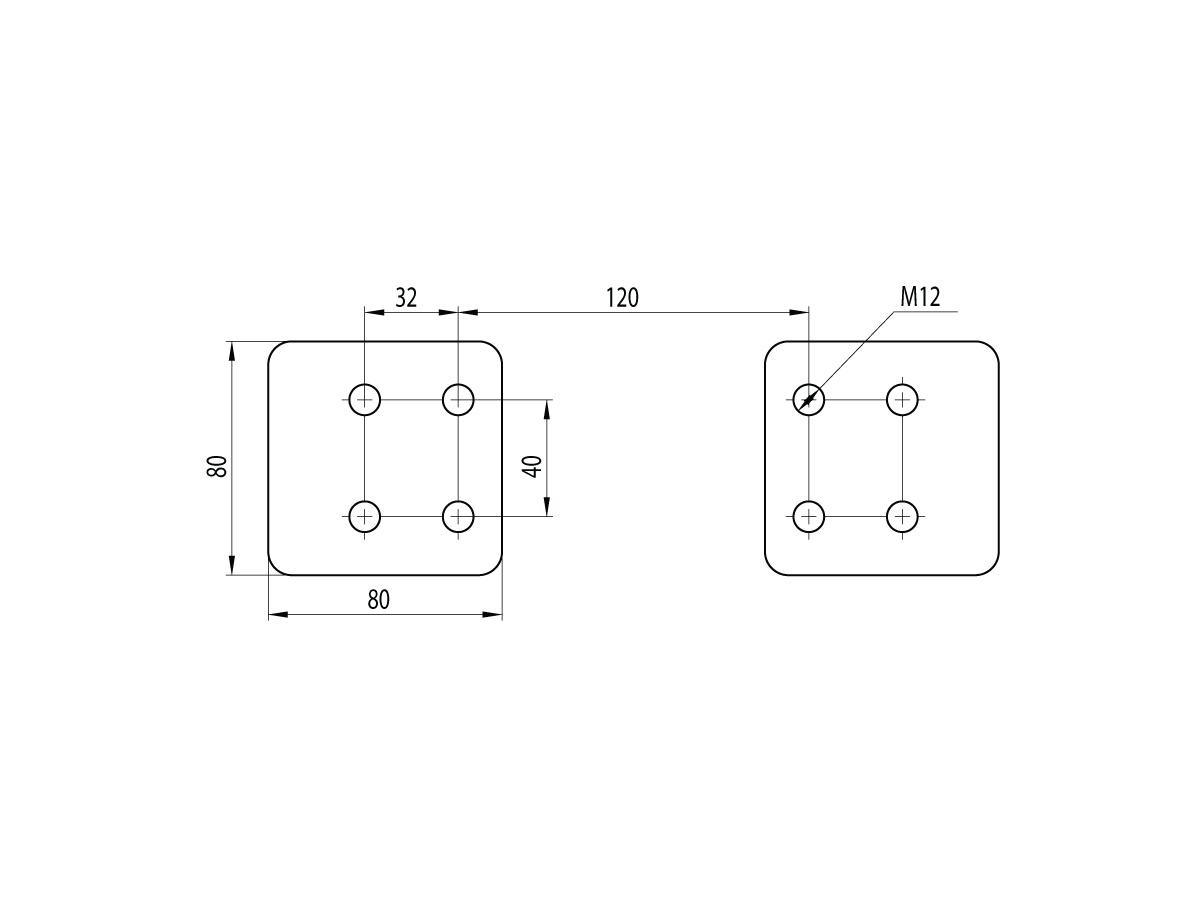

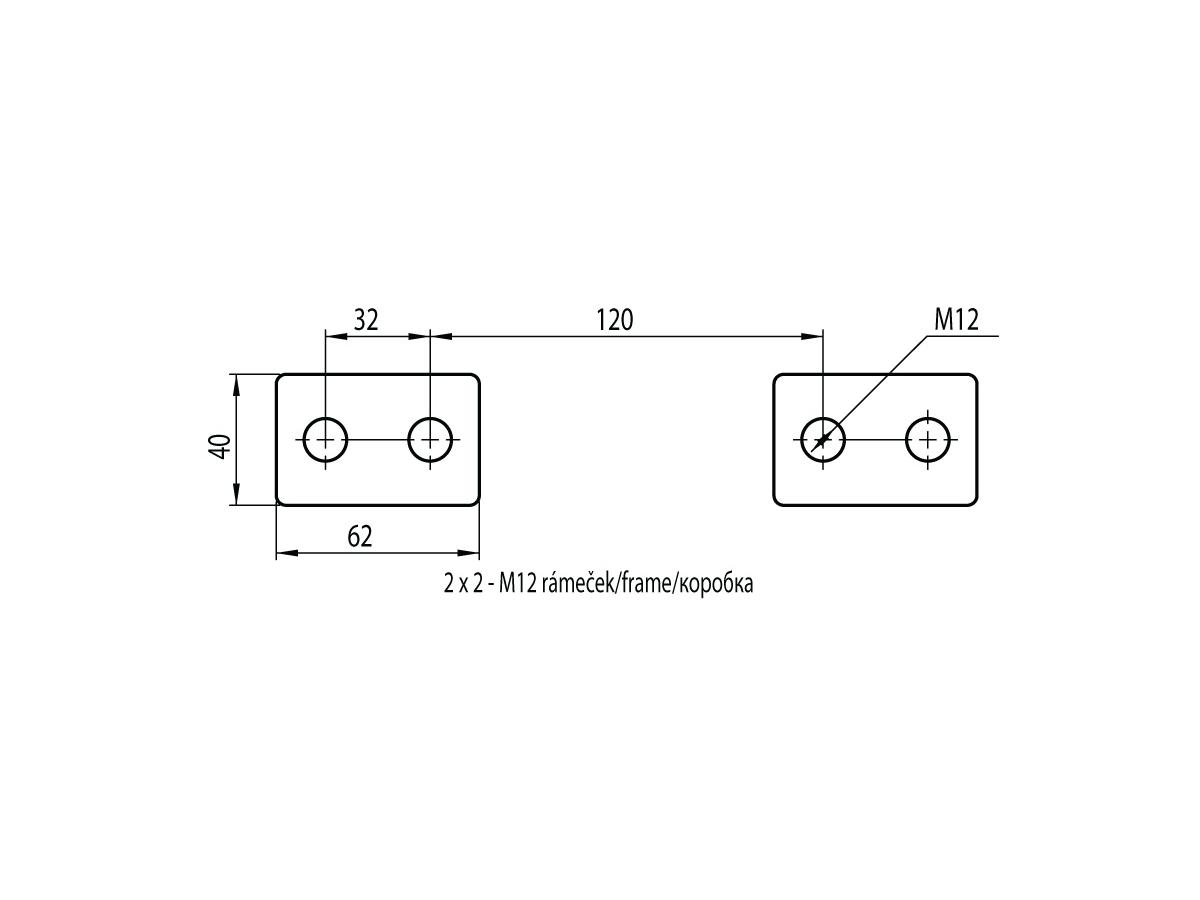

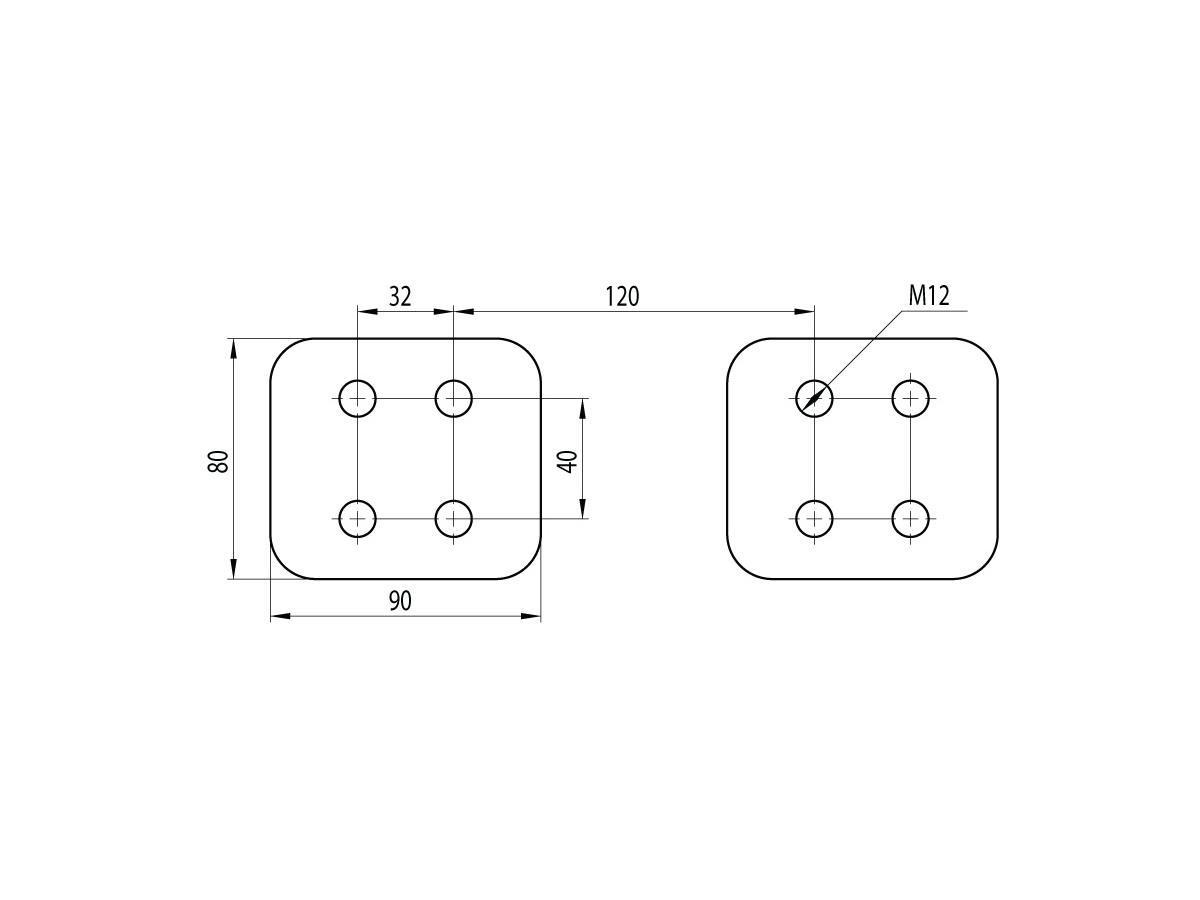

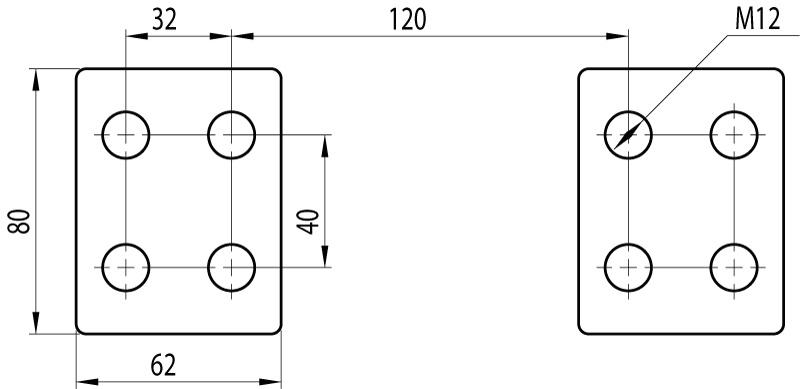

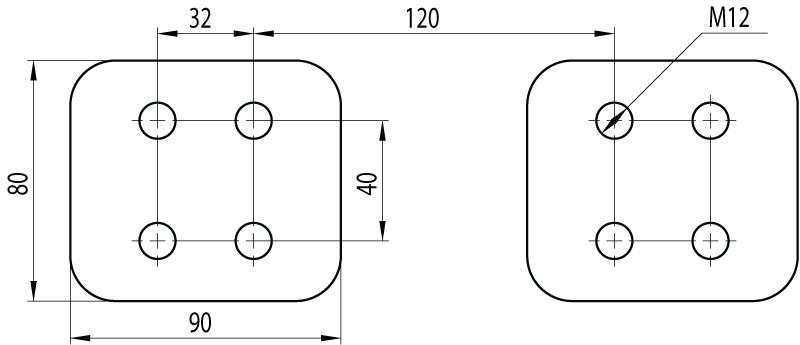

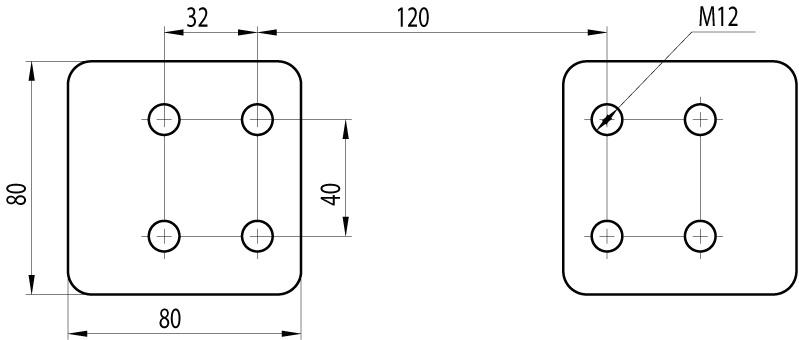

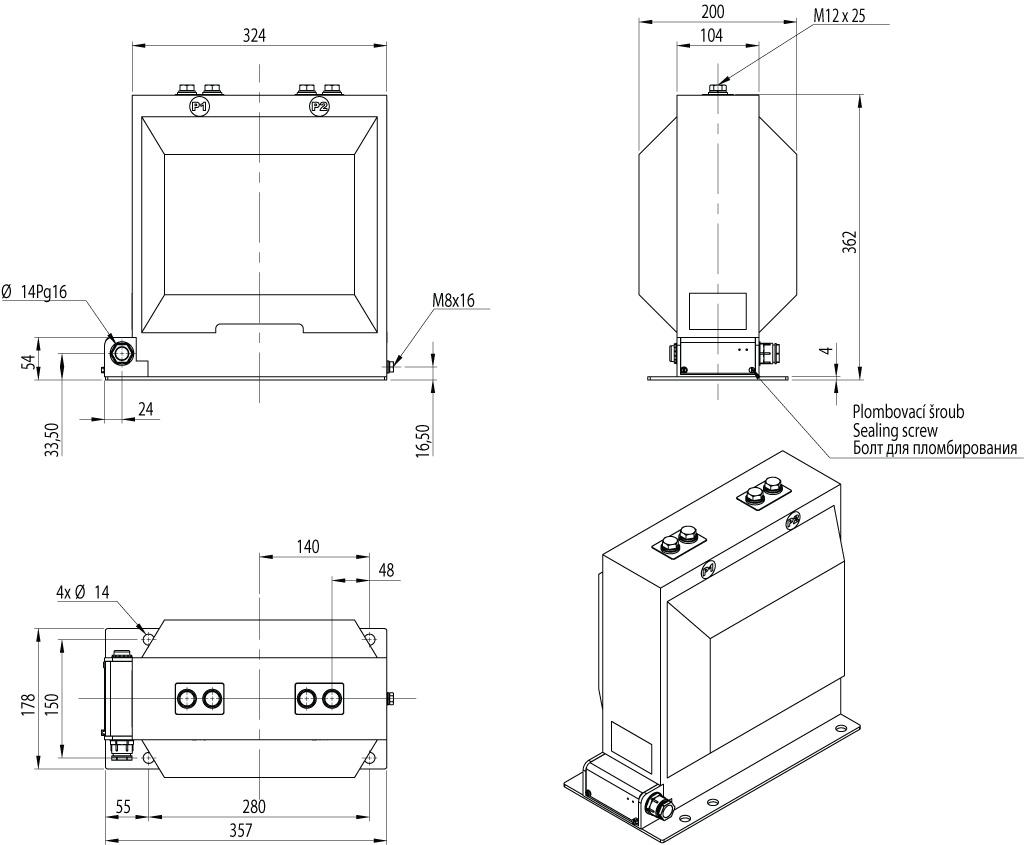

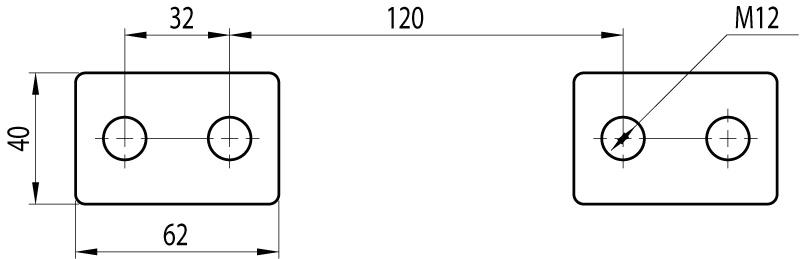

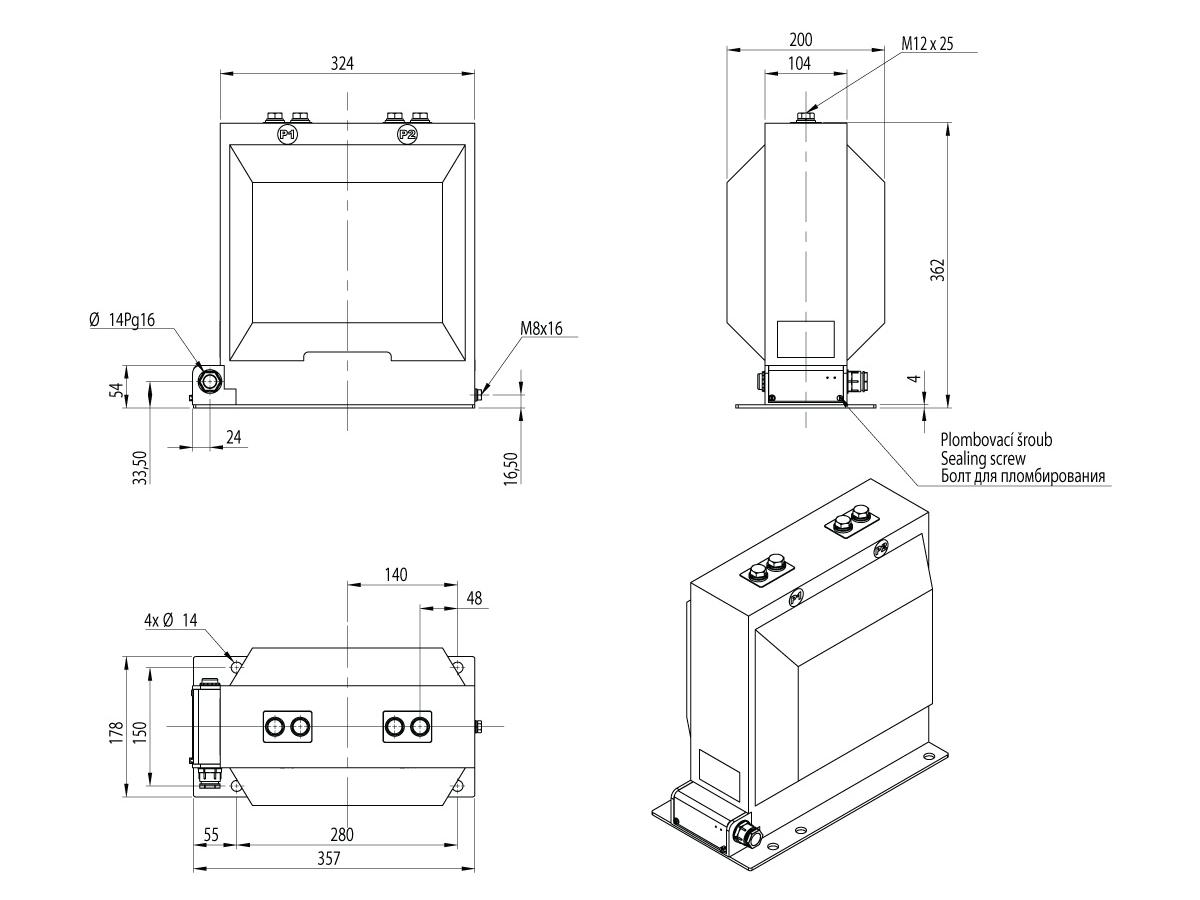

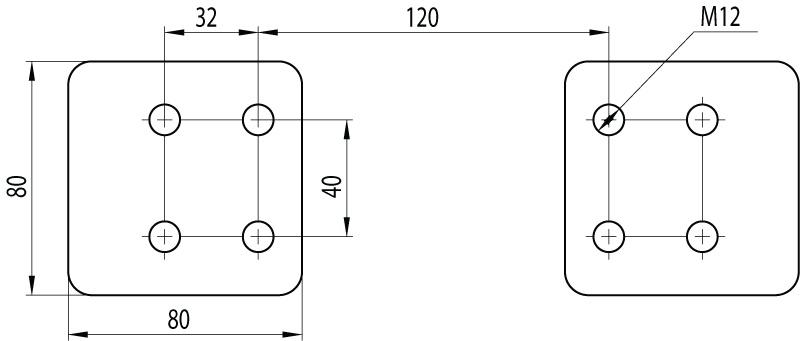

Все активные части трансформатора залиты эпоксидной смесью. Эта масса выполняет как электроизоляционную, так и механическую функции. Монтажное положение трансформаторов может быть любое. Трансформаторы закрепляются с помощью четырех болтов через отверстия в опорной плите. Клеммы первичной обмотки трансформатора оснащены винтами M12. Для присоединения к выводам на вторичной обмотке рекомендуется использовать кабельные наконечники, соответствующие сечению проводника. Клеммник вторичной обмотки оснащен кожухом с винтом для опломбирования. Внутри находится упаковка с перемычками и винтами для заземления и закорачивания обмотки (см. “Руководство по эксплуатации”).

Если требуется произвести замену старых типов трансформаторов (разных производителей), мы поставляем трансформаторы CTS 38 на специально подготовленных опорных плитах с аналогичными монтажными межцентровыми расстояниями отверстий, как у заменяемых типов устройств.

Трансформатор тока СTS 38 прошел испытания в соответствии с нормой IEC 61869-1, IEC 61869-2, ГОСТ 1516.1-76, ГОСТ 7746-89. По желанию заказчика обеспечиваем официальное подтверждение результатов испытаний. Другие технические параметры могут быть проконсультированы с производителем.
