ТЛ-10

Трансформатор тока

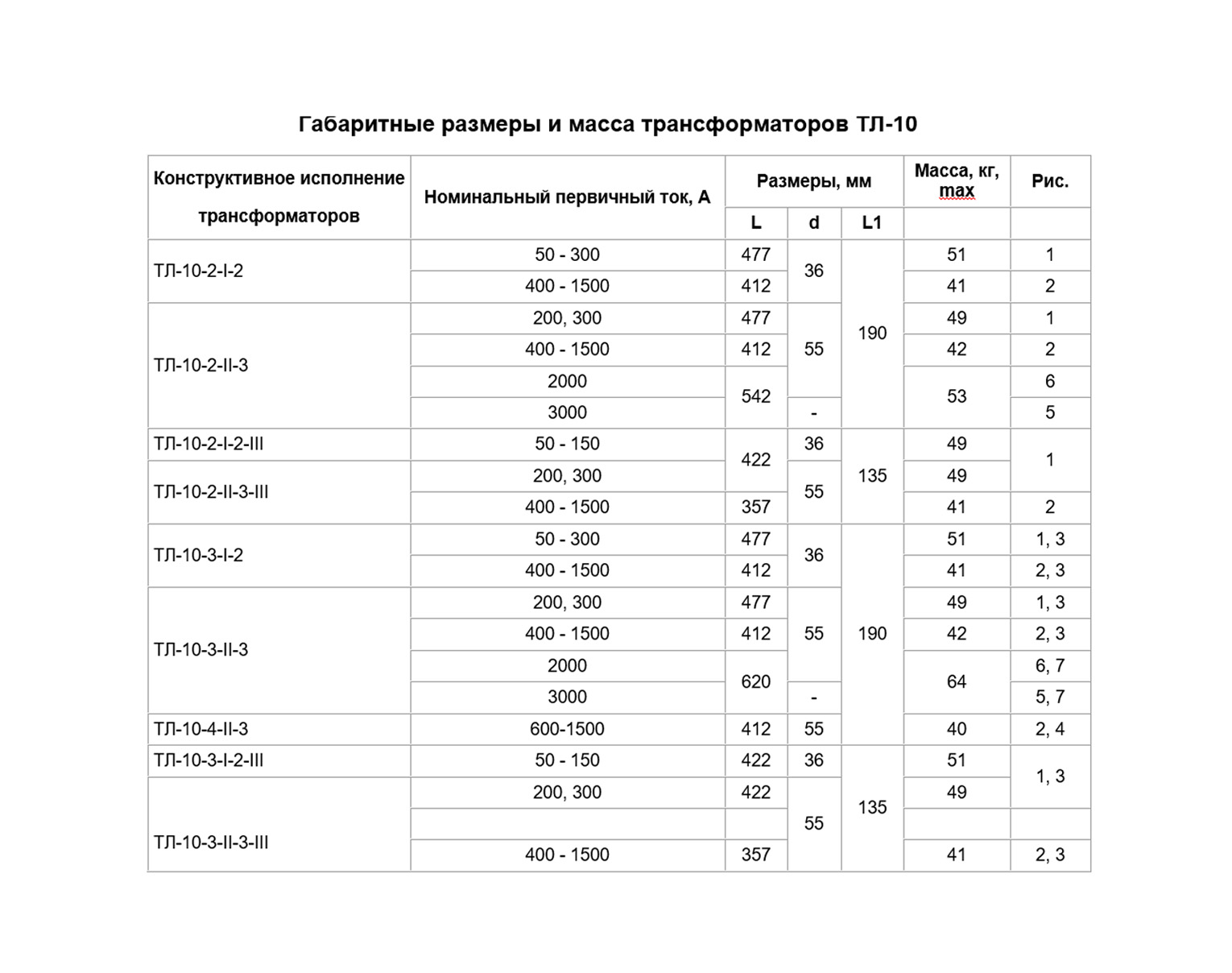

50 - 3000 А до 4 обмоток вес до 53 кг габарит до 477x620x198

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Модификации

Трансформатор тока ТЛ-10

Трансформаторы тока типа ТЛ-10 — это опорные измерительные трансформаторы литого исполнения, предназначенные для установки в комплектные распределительные устройства (КРУ), камеры одностороннего обслуживания (КСО), а также другие электроустановки внутренней и наружной установки на класс напряжения до 10 кВ.

Изделие используется для передачи сигнала измерительной информации в цепи коммерческого и технического учета электроэнергии, а также для питания устройств релейной защиты, автоматики, сигнализации и управления. Дополнительно трансформатор обеспечивает надежную гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 10 кВ (возможны исполнения 10/11 кВ)

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 50 – 3000 А (в зависимости от исполнения)

номинальный вторичный ток: 1 А или 5 А

частота сети: 50 / 60 Гц

количество вторичных обмоток: 2 или 3 (до 4 в отдельных исполнениях)

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P

номинальная вторичная нагрузка: до 50 В·А

коэффициент безопасности приборов: до 30–50 (в зависимости от исполнения)

климатическое исполнение: У, Т, УХЛ (категория размещения 2 / 3 по ГОСТ 15150)

межповерочный интервал: 16 лет

срок службы: до 30–45 лет

рабочее положение: любое

Назначение и принцип работы

Трансформатор ТЛ-10 работает по принципу электромагнитной индукции, преобразуя первичный ток высокой величины в стандартный вторичный ток (1 А или 5 А), пропорциональный измеряемой нагрузке.

Это позволяет:

обеспечивать точный коммерческий учет электроэнергии
корректную работу релейной защиты и автоматики
безопасное подключение измерительных приборов

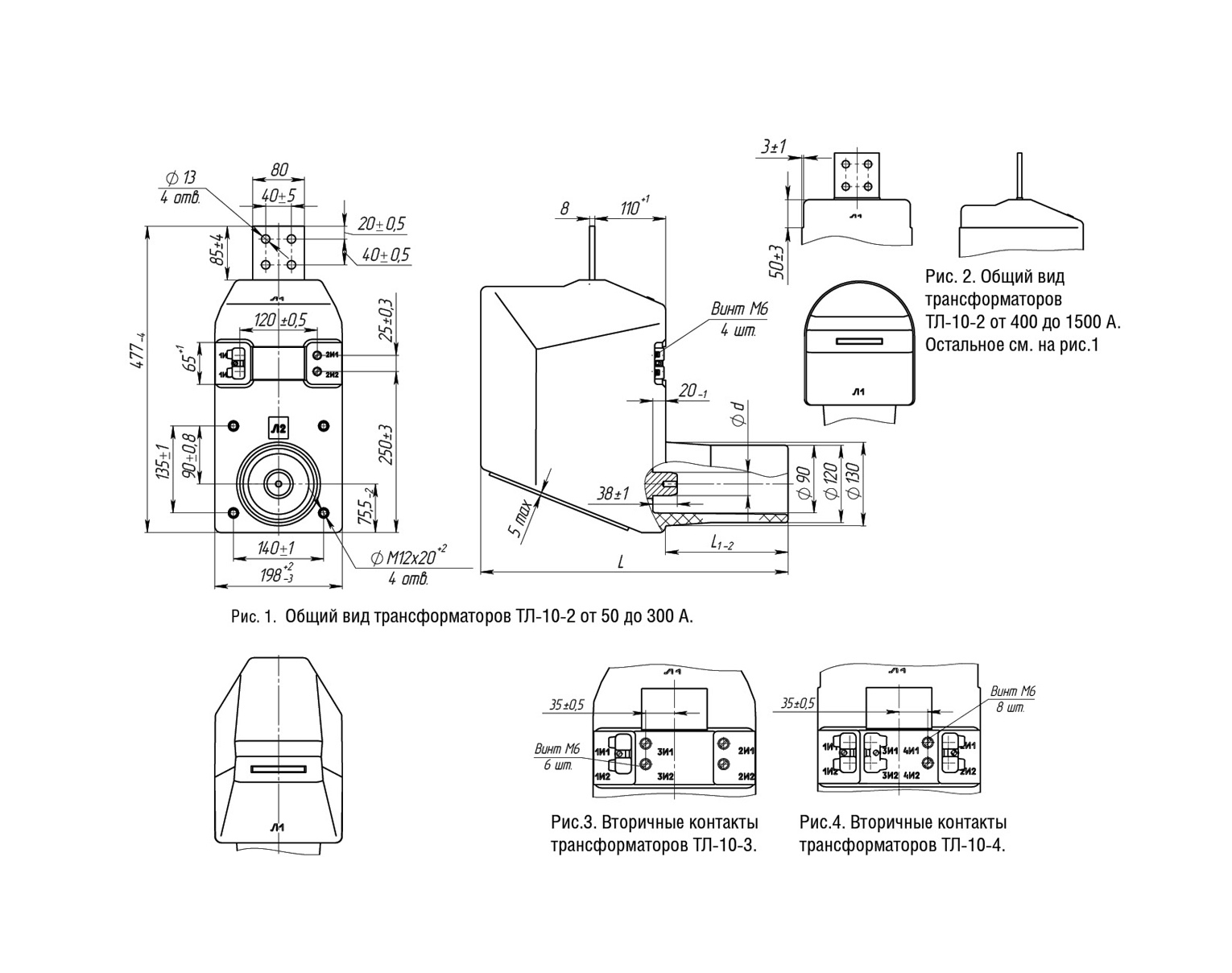

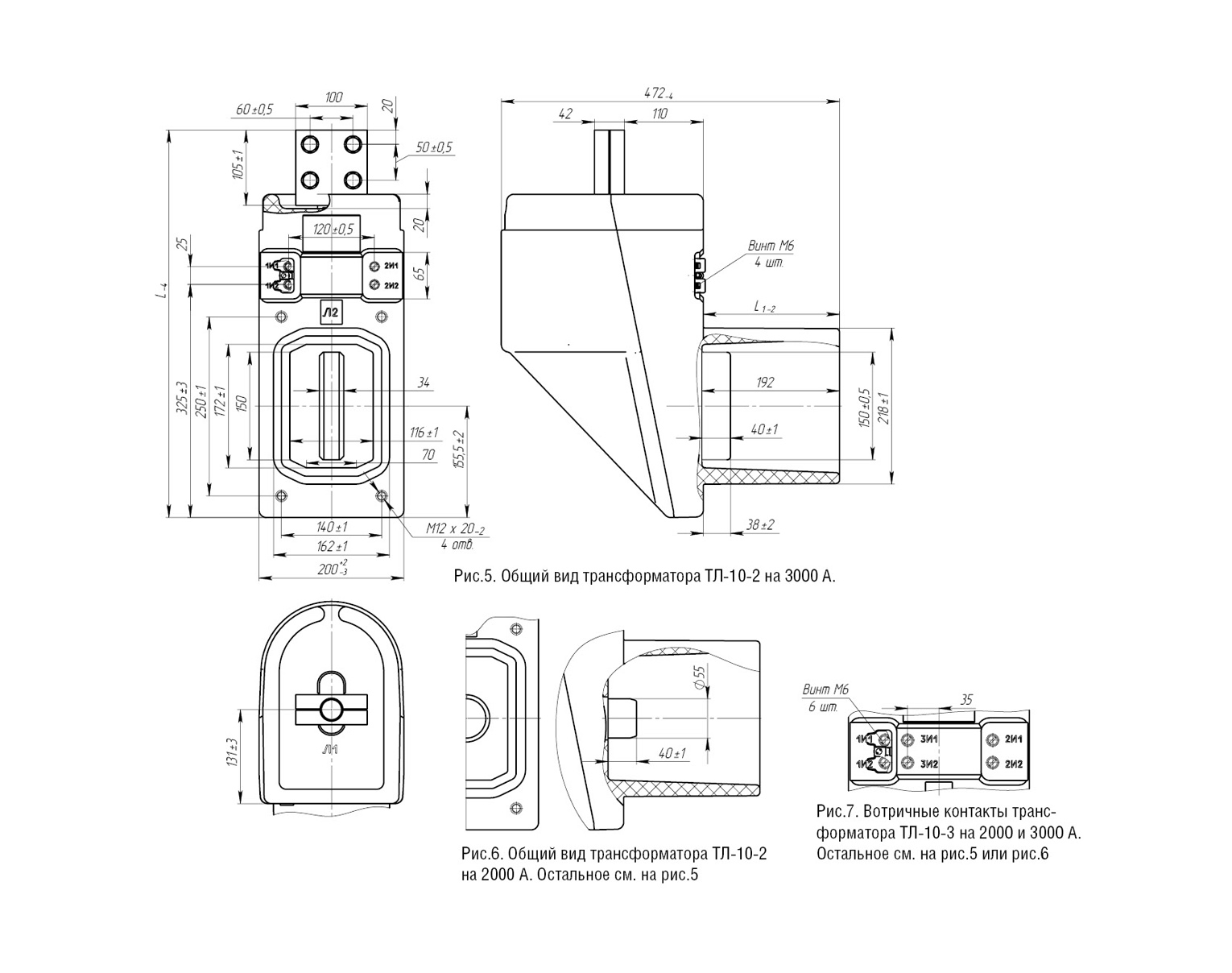

Конструктивные особенности

опорное исполнение с литой эпоксидной изоляцией
полностью герметичная конструкция, устойчивая к влаге и загрязнениям
тороидальные магнитопроводы из электротехнической стали или пермаллоя
стабильные метрологические характеристики в течение всего срока эксплуатации
высокая термическая и электродинамическая стойкость к токам короткого замыкания
компактное исполнение для установки в ячейках КРУ и КСО

Эпоксидная заливка одновременно выполняет:

функцию электрической изоляции
механическую защиту
несущую конструкцию

Варианты исполнения

Трансформаторы ТЛ-10 могут поставляться в различных конструктивных вариантах:

с 2 или 3 вторичными обмотками
с различным расположением выводов (торцевое или нижнее)
с крышкой для пломбирования
с гибкими вторичными выводами
с переключением по вторичной или первичной обмотке (в отдельных модификациях)

Применение

ТЛ-10 применяются в:

распределительных устройствах 6–10 кВ
промышленных и энергетических подстанциях
системах коммерческого и технического учета электроэнергии
цепях релейной защиты и автоматики
КРУ, КРУН и КСО различного исполнения

Особенности серии

Широкий диапазон номинальных токов от 50 до 3000 А позволяет использовать трансформатор для решения любых задач учета и защиты;
Классы точности 0,2S; 0,2; 0,5S; 0,5 для измерений и 5Р; 10Р для релейной защиты обеспечивают высокую корректность работы без ошибок и перебоев;
Межповерочный интервал составляет 16 лет, что снижает эксплуатационные расходы;
Климатические варианты исполнения У3 и Т3 по ГОСТ 15150, рабочее положение - любое;

Технические характеристики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 50 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 50 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 31,5
Номинальный ток динамической, Idyn:	до 81
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 200 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 128
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 200 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 128
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 600 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 128
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 50 до 150
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 7,5
Номинальный ток динамической, Idyn:	до 20
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 50 до 150
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 7,5
Номинальный ток динамической, Idyn:	до 20
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 200 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 128
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 200 до 1500
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 128
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	от 2 до 30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 2 до 30
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
