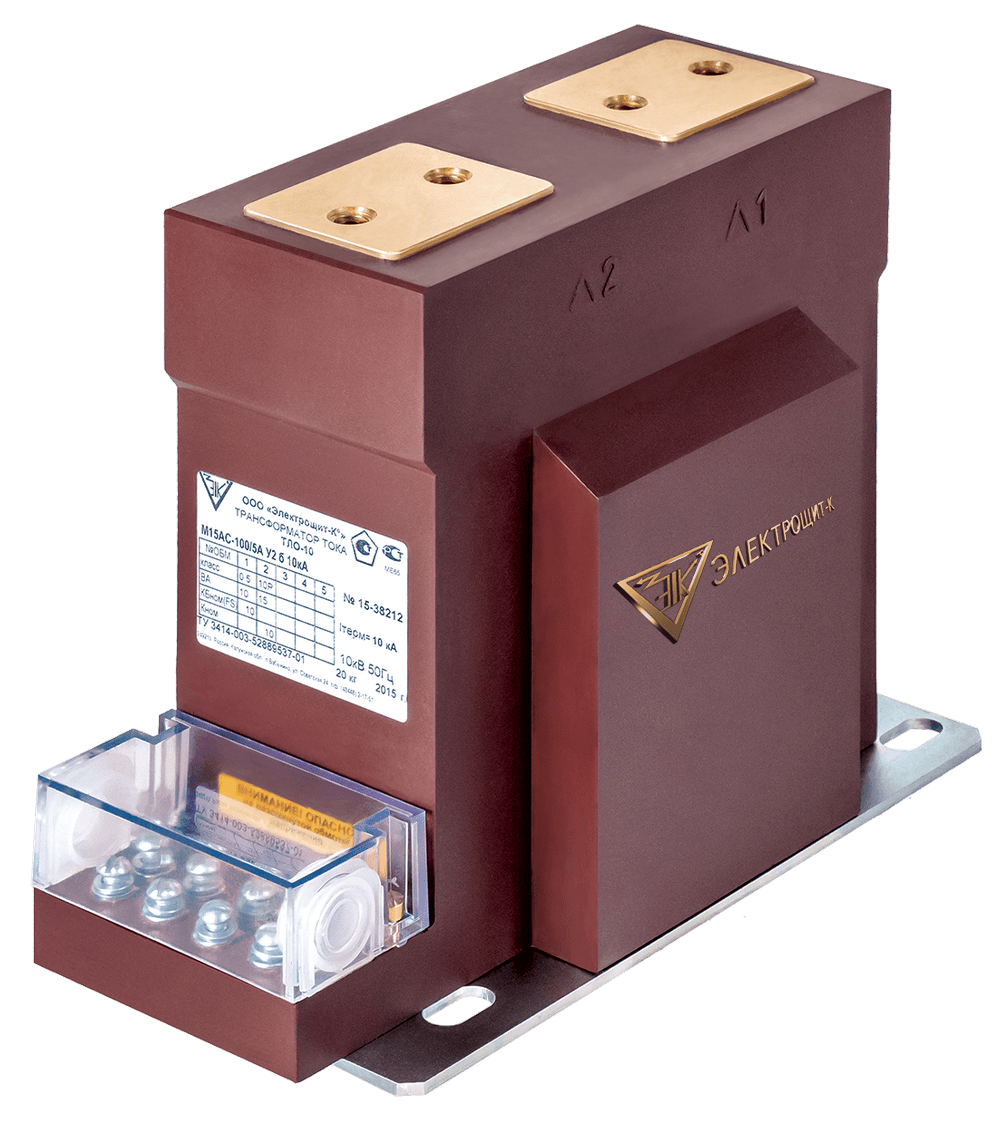

Сертификация ГОСТ и ТР ТСТрансформаторы тока ТЛО-10 М1 — это опорные литые измерительные трансформаторы внутренней установки, предназначенные для применения в комплектных распределительных устройствах (КРУ) и камерах одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ и наибольшим рабочим напряжением до 12 кВ.
Трансформатор ТЛО-10 М1 работает на основе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это обеспечивает:
Трансформатор выполнен в виде опорной конструкции с литой эпоксидной изоляцией, которая одновременно выполняет функции:
Особенности конструкции:
Трансформаторы ТЛО-10 М1 могут поставляться в различных конфигурациях:
A — выводы вторичных обмоток с торца
B — выводы снизу
C — с крышкой для защиты и пломбирования
D — с гибкими выводами вторичных обмоток
E — с переключением по вторичной обмотке
F — с переключением по первичной обмотке
Конкретное исполнение определяется требованиями проекта и согласовывается при заказе.
климатическое исполнение: У, Т, УХЛ
категория размещения: 2–3 по ГОСТ 15150
рабочее положение: любое
окружающая среда: невзрывоопасная, без агрессивных газов и токопроводящей пыли
ТЛО-10 М1 — это базовое и наиболее компактное исполнение серии ТЛО-10, обеспечивающее надежную работу измерительных и защитных цепей при высоких требованиях к точности и устойчивости к аварийным режимам.
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | от 5 до 1600 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная частота, Гц | 50; 60 |
| Количество вторичных обмоток | от 1 до 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746 | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Классы точности вторичных обмоток для защиты по ГОСТ 7746 | 5Р; 10Р |
| Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2 | 5РR; 10РR; TPY; TPZ; PX; TPX |
| Номинальная вторичная нагрузка при cos φ= 0,8, В∙А** | от 1 до 50 |
| Номинальная вторичная нагрузка при cos φ= 1, В∙ А** | от 0,8 до 15 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 2 до 100 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном | от 3 до 50 |
| Номинальный коэффициент остаточной намагниченности Kr.ном для обмоток классов 5PR, 10PR, TPY, TPZ | не более 10% |
| Масса, кг, не более | до 20 |

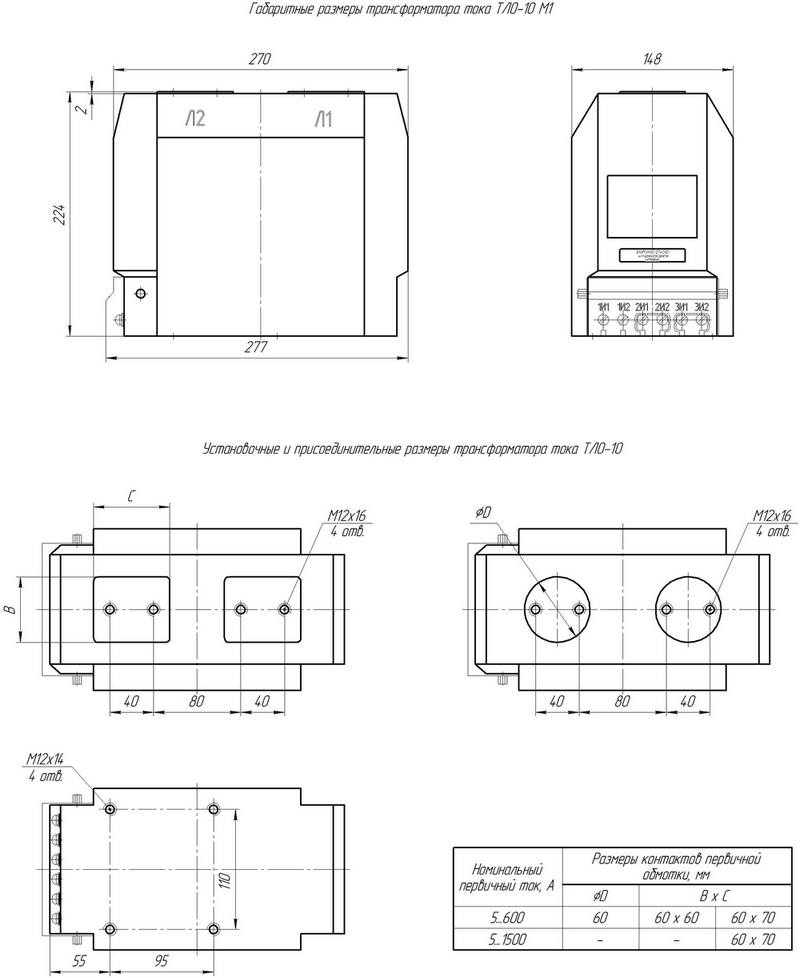

| Габаритные размеры, (ДхШхВ) | 270×148×224 |
| Средняя наработка до отказа, ч | 400000 |
| Средний срок службы, лет | 45 |
