ТОЛ-10-12

Трансформатор тока

5 - 2000 А до 2 обмоток вес 22 кг габарит 350х165х224

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Выберите модификацию

Трансформатор тока ТОЛ-10-12

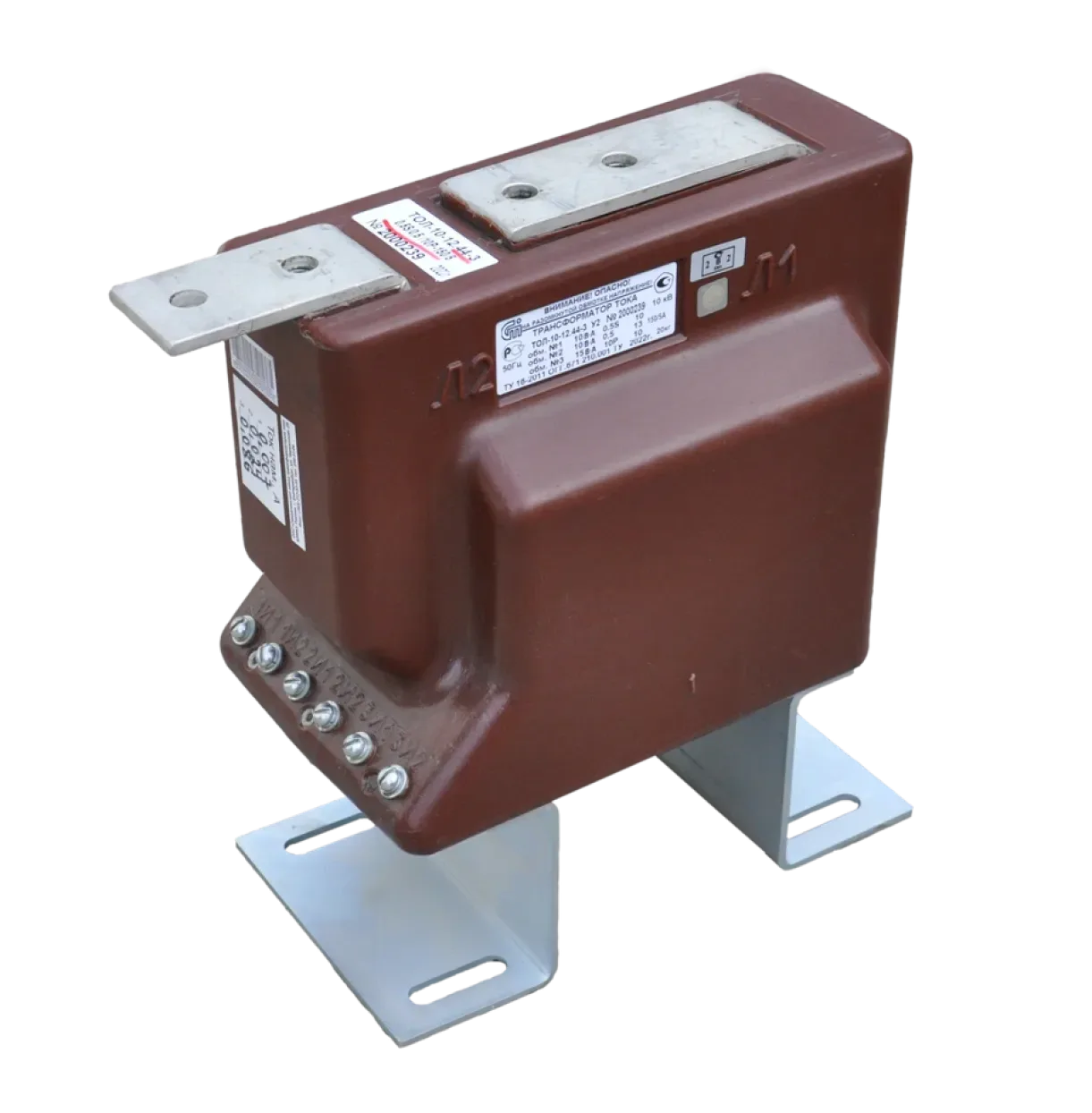

Трансформаторы тока типа ТОЛ-10-12 — это опорные литые измерительные трансформаторы внутренней и наружной установки, предназначенные для работы в распределительных устройствах (КРУ, КРУН) и камерах одностороннего обслуживания (КСО) на классе напряжения до 10 кВ.

Изделие используется для передачи сигнала измерительной информации в цепи коммерческого и технического учета электроэнергии, а также для питания устройств релейной защиты, автоматики, сигнализации и управления. Одновременно трансформатор обеспечивает надежную гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 2000 А

номинальный вторичный ток: 1 А или 5 А

частота сети: 50 / 60 Гц

число вторичных обмоток: 2 или 3

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P

минимальная вторичная нагрузка: от 1 ВА (для высокоточных классов)

климатическое исполнение: У, Т, УХЛ (категории размещения 2 / 2.1 / 3 / 3.1)

межповерочный интервал: до 16 лет

срок службы: не менее 30–45 лет (в зависимости от исполнения)

Назначение и принцип работы

Трансформатор ТОЛ-10-12 работает на основе электромагнитной индукции, преобразуя первичный ток высокого значения в пропорциональный вторичный ток стандартного уровня (1 А или 5 А).

Это обеспечивает:

точный коммерческий учет электроэнергии
корректную работу устройств релейной защиты
безопасное подключение измерительных приборов

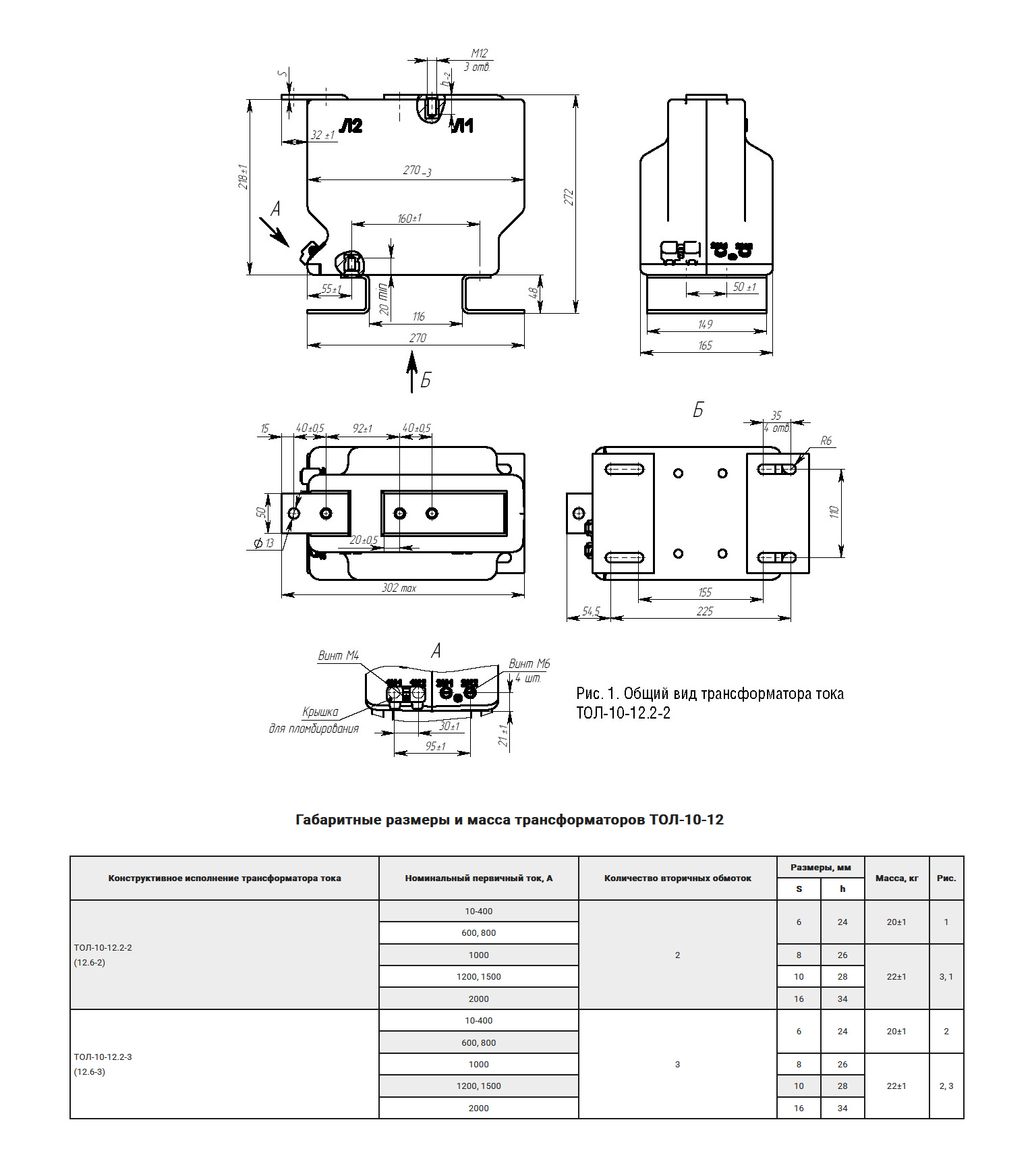

Конструктивные особенности

опорное исполнение с литой эпоксидной изоляцией
полностью герметичная конструкция (защита от влаги и загрязнений)
тороидальные магнитопроводы из кремнистой стали или пермаллоя
до 3 вторичных обмоток в зависимости от модификации
высокая электродинамическая и термическая стойкость к токам КЗ
возможность различных вариантов подключения вторичных цепей

Эпоксидная заливка выполняет одновременно функции:

электрической изоляции
механической прочности
защиты от внешней среды

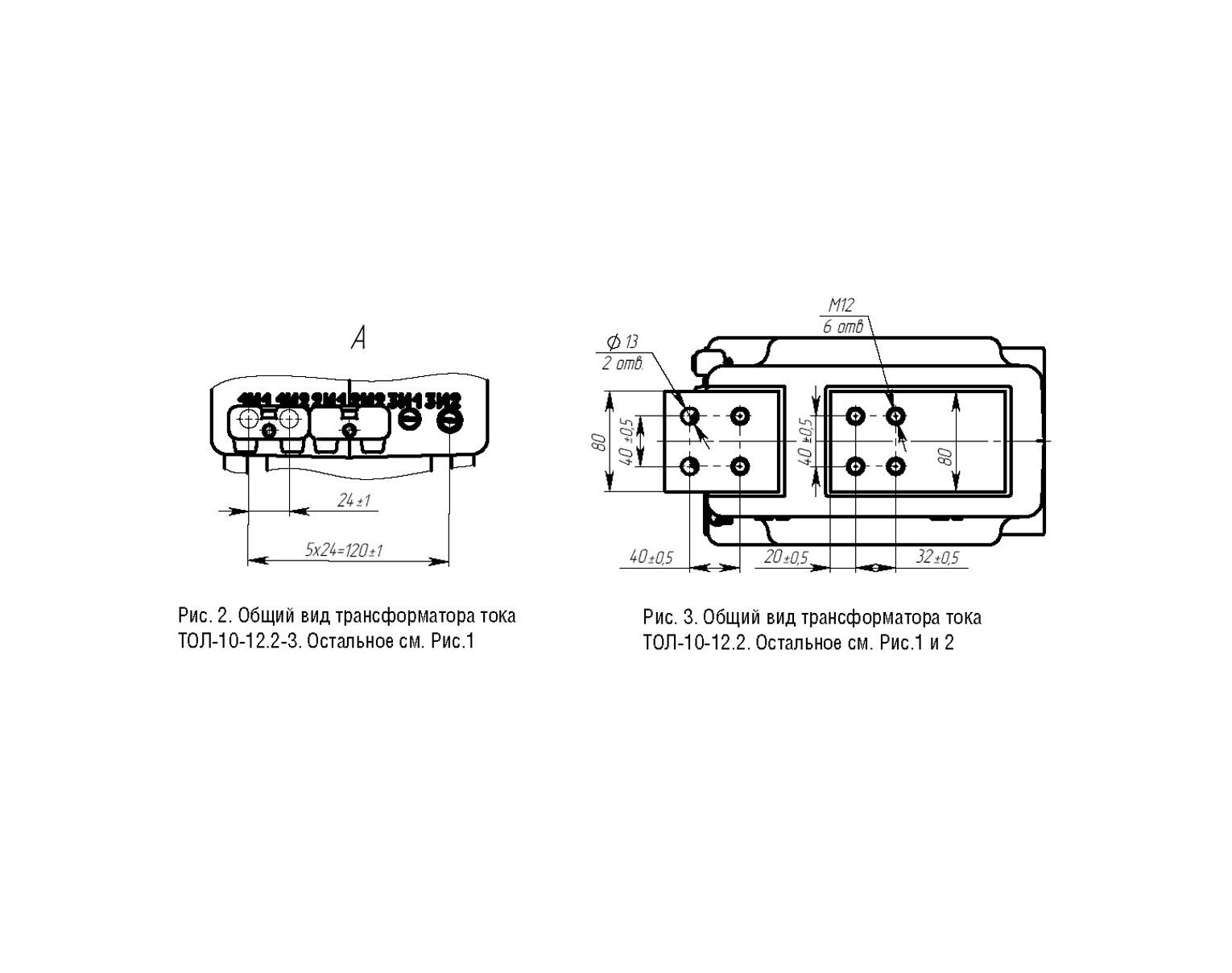

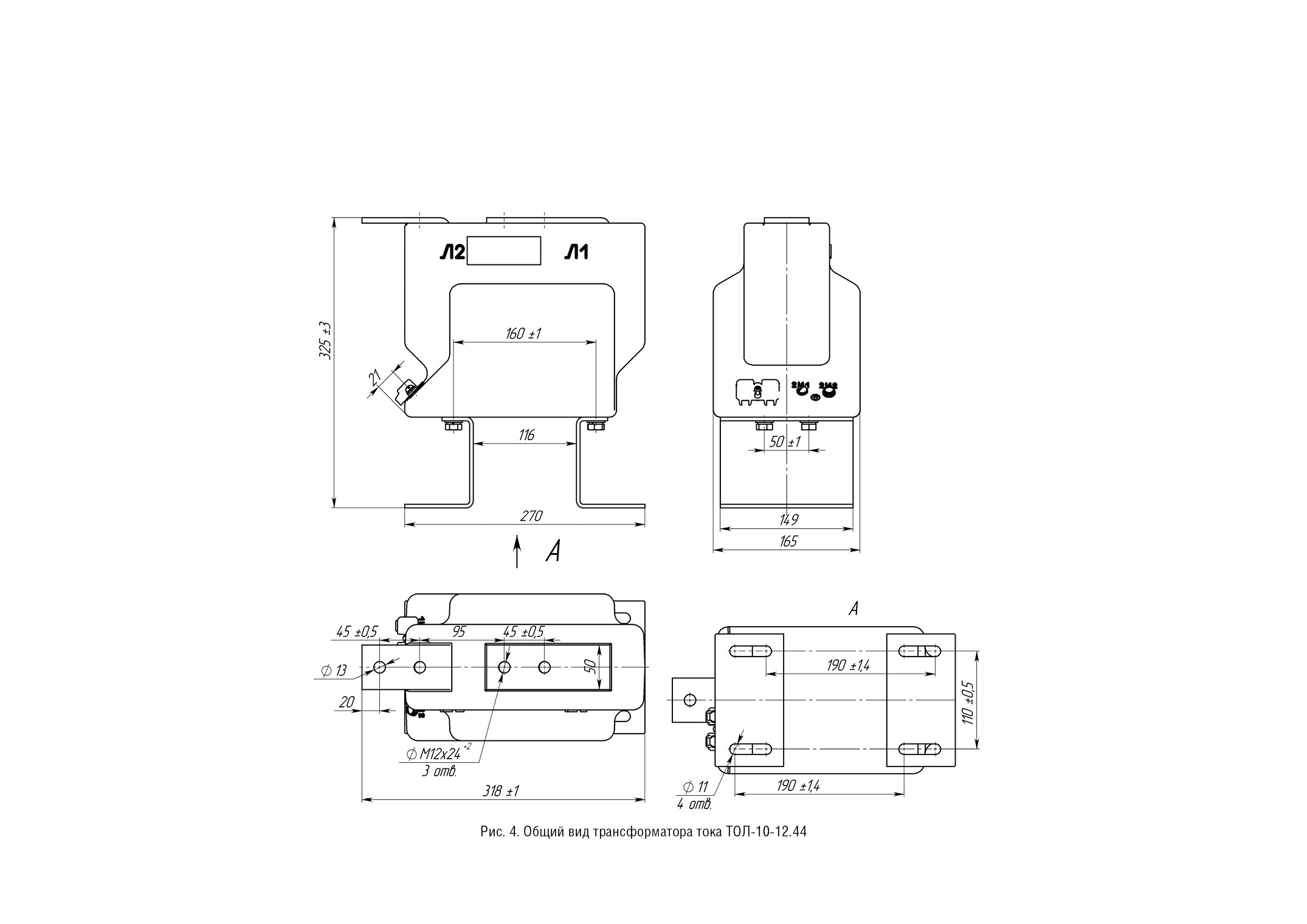

Варианты исполнения

различные схемы вторичных обмоток (2 или 3)
исполнение с клеммными выводами или гибкими проводами
модификации с различной компоновкой и габаритами
исполнения с повышенной точностью или расширенными нагрузочными характеристиками

Применение

Трансформаторы ТОЛ-10-12 применяются в:

распределительных подстанциях 6–10 кВ
промышленных и энергетических объектах
системах коммерческого учета электроэнергии
цепях релейной защиты и автоматики
КРУ, КРУН и КСО различных типов

Особенности

устойчивость к коротким замыканиям
стабильные метрологические характеристики на протяжении всего срока службы
совместимость с современными счетчиками электроэнергии и терминалами защиты
возможность применения в схемах модернизации и замены устаревших трансформаторов

Продукция сертифицирована, проходит контроль качества и соответствует требованиям ГОСТ и ТР ТС. Возможно изготовление по индивидуальным требованиям заказчика.
