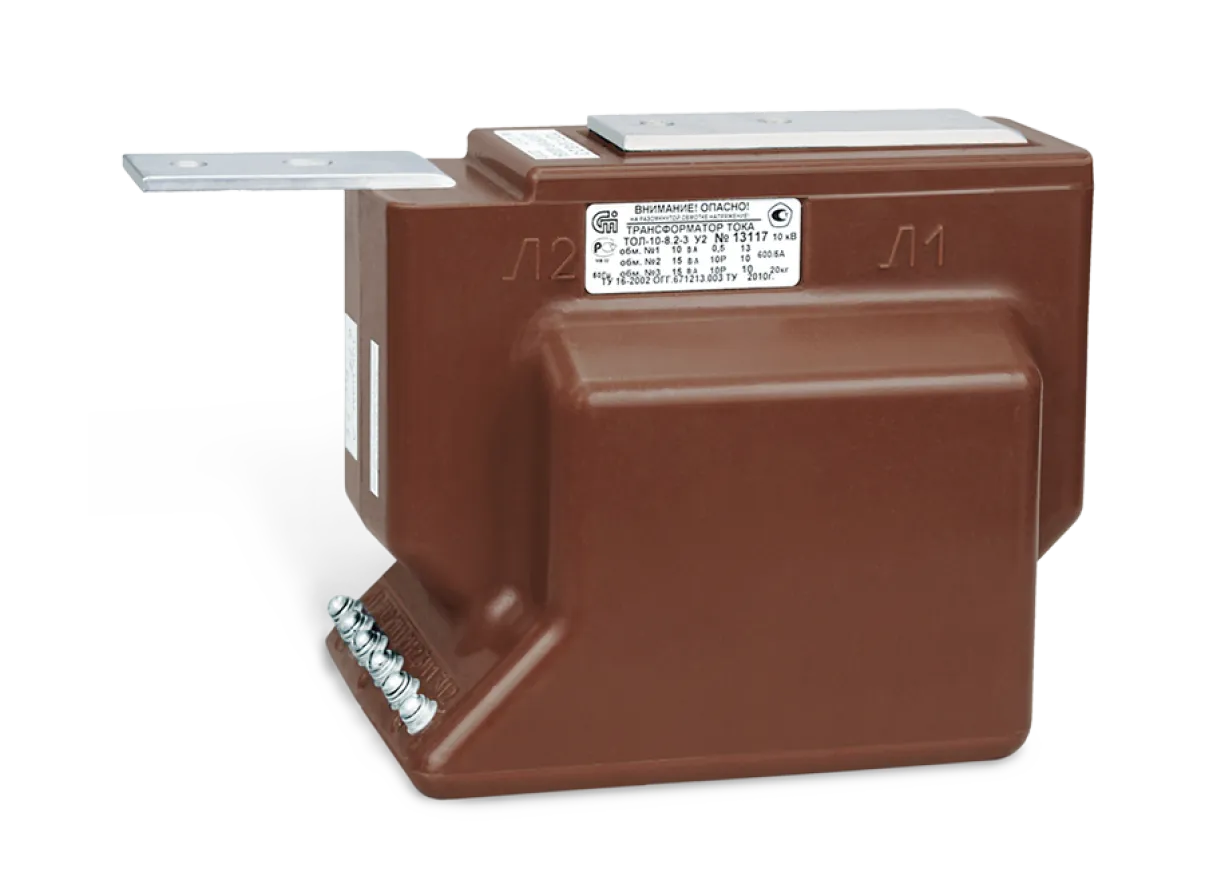

Трансформатор тока ТОЛ-10-8

Трансформаторы тока типа ТОЛ-10-8 — это опорные литые измерительные трансформаторы внутренней и наружной установки, предназначенные для работы в распределительных устройствах (КРУ, КРУН) и камерах одностороннего обслуживания (КСО) на классе напряжения до 10 кВ.

Изделие используется для передачи сигнала измерительной информации в цепи коммерческого и технического учета электроэнергии, а также для питания устройств релейной защиты, автоматики, сигнализации и управления. Одновременно трансформатор обеспечивает надежную гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 10 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 2000 А

номинальный вторичный ток: 1 А или 5 А

частота сети: 50 / 60 Гц

число вторичных обмоток: 2 или 3

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P

минимальная вторичная нагрузка: от 1 ВА (для высокоточных классов)

климатическое исполнение: У, Т, УХЛ (категории размещения 2 / 2.1 / 3 / 3.1)

межповерочный интервал: до 16 лет

срок службы: не менее 30–45 лет (в зависимости от исполнения)

Назначение и принцип работы

Трансформатор ТОЛ-10-8 работает на основе электромагнитной индукции, преобразуя первичный ток высокого значения в пропорциональный вторичный ток стандартного уровня (1 А или 5 А).

Это обеспечивает:

точный коммерческий учет электроэнергии
корректную работу устройств релейной защиты
безопасное подключение измерительных приборов

Конструктивные особенности

опорное исполнение с литой эпоксидной изоляцией
полностью герметичная конструкция (защита от влаги и загрязнений)
тороидальные магнитопроводы из кремнистой стали или пермаллоя
до 3 вторичных обмоток в зависимости от модификации
высокая электродинамическая и термическая стойкость к токам КЗ
возможность различных вариантов подключения вторичных цепей

Варианты исполнения

различные схемы вторичных обмоток (2 или 3)
исполнение с клеммными выводами или гибкими проводами
модификации с различной компоновкой и габаритами
исполнения с повышенной точностью или расширенными нагрузочными характеристиками

Применение

Трансформаторы ТОЛ-10-8 применяются в:

распределительных подстанциях 6–10 кВ
промышленных и энергетических объектах
системах коммерческого учета электроэнергии
цепях релейной защиты и автоматики
КРУ, КРУН и КСО различных типов

Особенности

устойчивость к коротким замыканиям
стабильные метрологические характеристики на протяжении всего срока службы
совместимость с современными счетчиками электроэнергии и терминалами защиты
возможность применения в схемах модернизации и замены устаревших трансформаторов

Особенности исполнения

Документация

Руководство по эксплуатации

PDF · 1.1 МБ

Сертификат

PDF · 510 КБ

Сертификат СИ

PDF · 379 КБ

Комплект поставки

Паспорт изделия
Сертификат качества
Протокол испытаний

Ключевые характеристики

5 - 2000 А до 2 обмоток вес 22 кг габарит 350х165х224

Технические характеристики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 3 до 50
Номинальная предельная кратность вторичных обмоток для защиты, Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 16
Масса, кг, не более	22
Габаритные размеры, (ДхШхВ)	350х165х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30

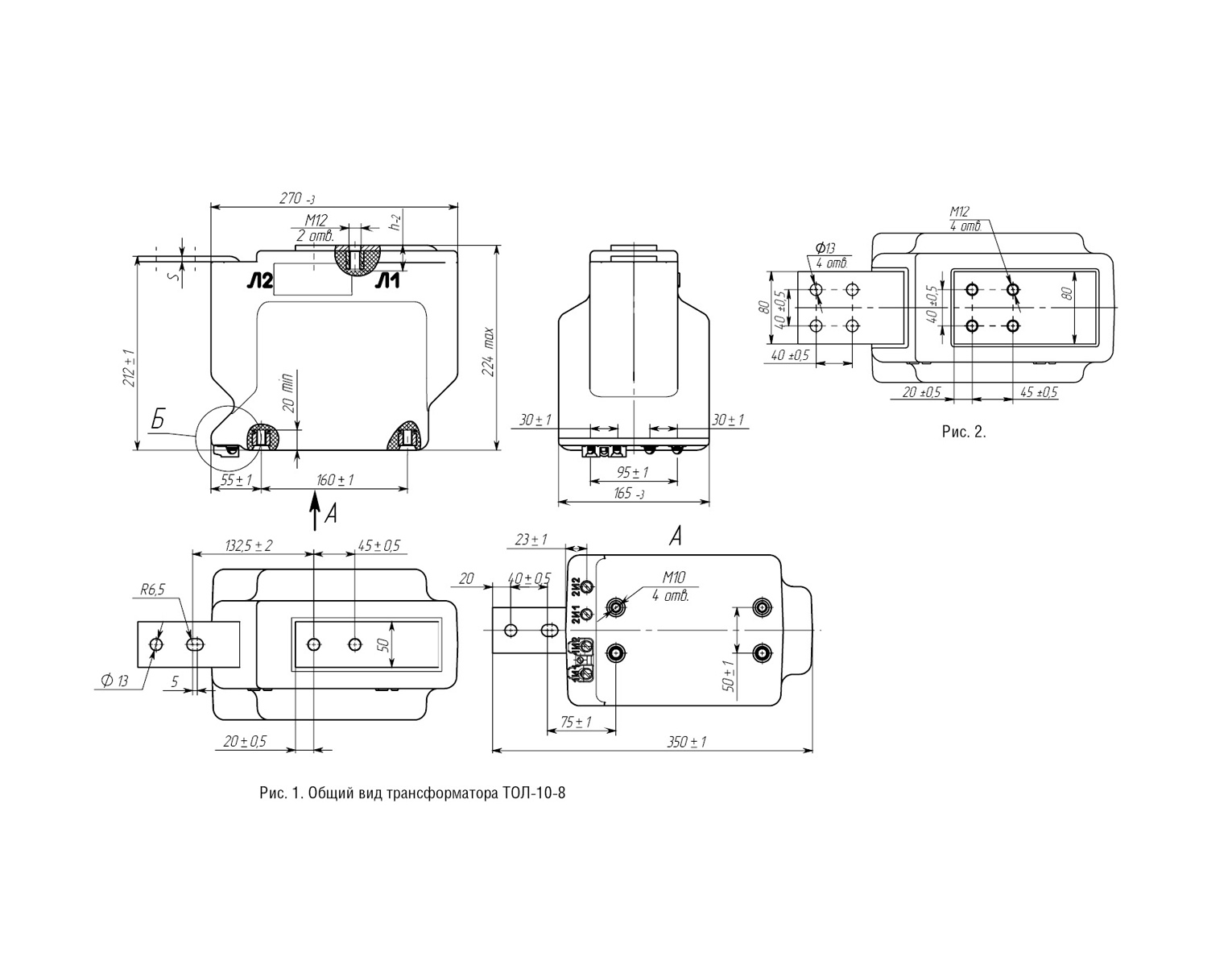

Чертежи
