ТОЛ-10-9.6-4 - опорный трансформатор тока 6-10 кВ

О продукте

Трансформатор тока ТОЛ-10-9

Трансформаторы тока типа ТОЛ-10-9 — это опорные измерительные трансформаторы литого исполнения, предназначенные для применения в комплектных распределительных устройствах (КРУ), камерах одностороннего обслуживания (КСО), а также других электроустановках внутренней и наружной установки на класс напряжения до 10 кВ.

Изделие обеспечивает преобразование первичного тока в стандартный вторичный сигнал и применяется для передачи измерительной информации в цепи коммерческого и технического учета электроэнергии, а также для питания устройств релейной защиты, автоматики, сигнализации и управления. Одновременно трансформатор обеспечивает надежную гальваническую изоляцию вторичных цепей от высокого напряжения.

Основные характеристики

номинальное напряжение: 10 кВ (до 11 кВ)

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 5 – 2000 А

номинальный вторичный ток: 1 А или 5 А

частота: 50 / 60 Гц

количество вторичных обмоток: 2, 3 или 4

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P

климатическое исполнение: У, Т, УХЛ (категория размещения 2 / 3 по ГОСТ 15150)

межповерочный интервал: 16 лет

срок службы: до 30–45 лет

рабочее положение: любое

Назначение и принцип работы

Трансформатор ТОЛ-10-9 работает по принципу электромагнитной индукции, преобразуя высокий первичный ток в пропорциональный вторичный ток (1 А или 5 А), безопасный для измерительных и защитных цепей.

Это обеспечивает:

точный коммерческий учет электроэнергии
корректную работу релейной защиты и автоматики
безопасное подключение измерительных приборов

Конструктивные особенности

опорное исполнение с литой эпоксидной изоляцией
герметичная конструкция, устойчивая к влаге, пыли и загрязнениям
тороидальные магнитопроводы из электротехнической стали или пермаллоя
до 4 вторичных обмоток (в зависимости от исполнения)
высокая термическая и электродинамическая стойкость к токам короткого замыкания
стабильные метрологические характеристики на протяжении всего срока службы

Варианты исполнения

исполнения с 2, 3 или 4 вторичными обмотками
различные схемы подключения и расположения выводов
исполнения с крышкой для пломбирования
модификации с гибкими выводами
варианты с переключением обмоток (в зависимости от исполнения)
исполнения с емкостным делителем (индикация наличия напряжения)

Область применения

распределительные устройства 6–10 кВ
промышленные и энергетические подстанции
системы коммерческого и технического учета
цепи релейной защиты и автоматики
КРУ, КРУН и КСО различных типов

Особенности серии

широкий диапазон первичных токов до 2000 А
высокая точность измерений (до 0,2S)
устойчивость к аварийным режимам и токам КЗ
совместимость с современными счетчиками и терминалами защиты
возможность замены устаревших типов трансформаторов без изменения монтажа

Особенности исполнения

Документация

Руководство по эксплуатации

PDF · 582 КБ

Сертификат

PDF · 510 КБ

Сертификат СИ

PDF · 379 КБ

Комплект поставки

Паспорт изделия
Сертификат качества
Протокол испытаний

Ключевые характеристики

5 - 2000 А до 5 обмоток вес до 32 кг габарит до 375х148х224

Технические характеристики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	300х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	300х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	300х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	300х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	375х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	375х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	375х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	4
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	25
Габаритные размеры, (ДхШхВ)	375х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	от 1 до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	21
Габаритные размеры, (ДхШхВ)	270х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30

Чертежи

Просмотр

1. Данные Клиента

Компания

Дата оформления

Контактное лицо *

Телефон *

E-mail *

2. Основные параметры

Тип

U_н (кВ)

Кол-во

Частота (Гц)

Стандарт

Время протекания I_th

I_th (кА)

I_dyn (кА)

3. Исполнение и дополнительные опции

Исполнение

Емкостной делитель Тропическое исполнение

Диапазон первичного тока

120% 150% 200%

Дополнительные опции

Переключение по первичной обмотке Переключение по вторичной обмотке

4. Характеристики вторичных обмоток

№	Первичный ток (A)	Вторичный ток (A)	Нагрузка (ВА)	Класс точности	К_ном (Fs)

5. Примечания и дополнительные требования

Опросный лист

Бланк опросного листа (ТТ)

Скачайте и заполните опросный лист, затем прикрепите его ниже.

Прикрепить заполненный опросный лист

Перетащите файл сюда

или нажмите кнопку ниже

Файл не выбран

Допустимые форматы: DOC, DOCX, PDF

Предлагаемые замены i

✓

Опорный Электрощит-К

ТЛО-10 М1

Трансформатор тока

Длина 270

Ширина 148

Высота 224

Смотреть →

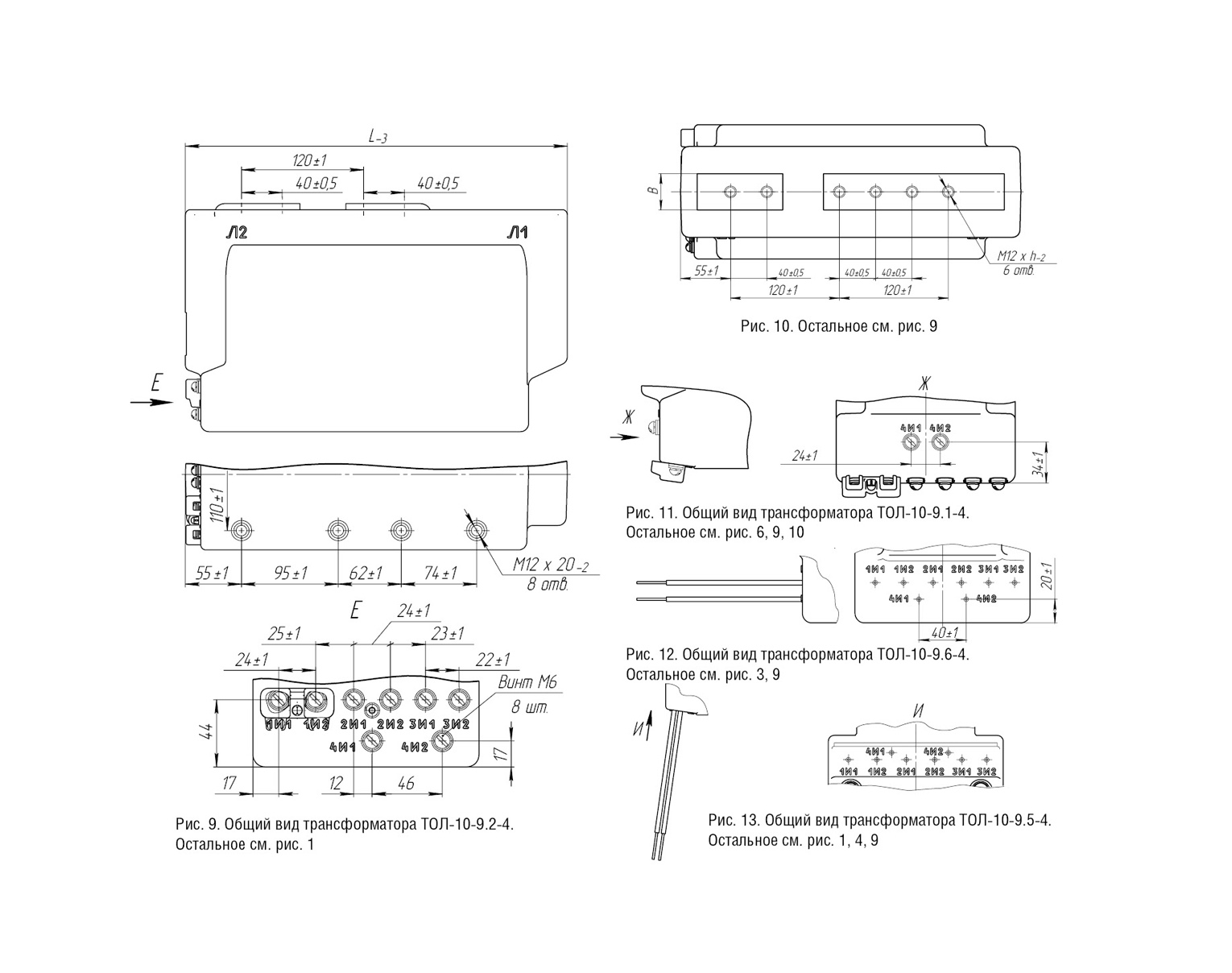

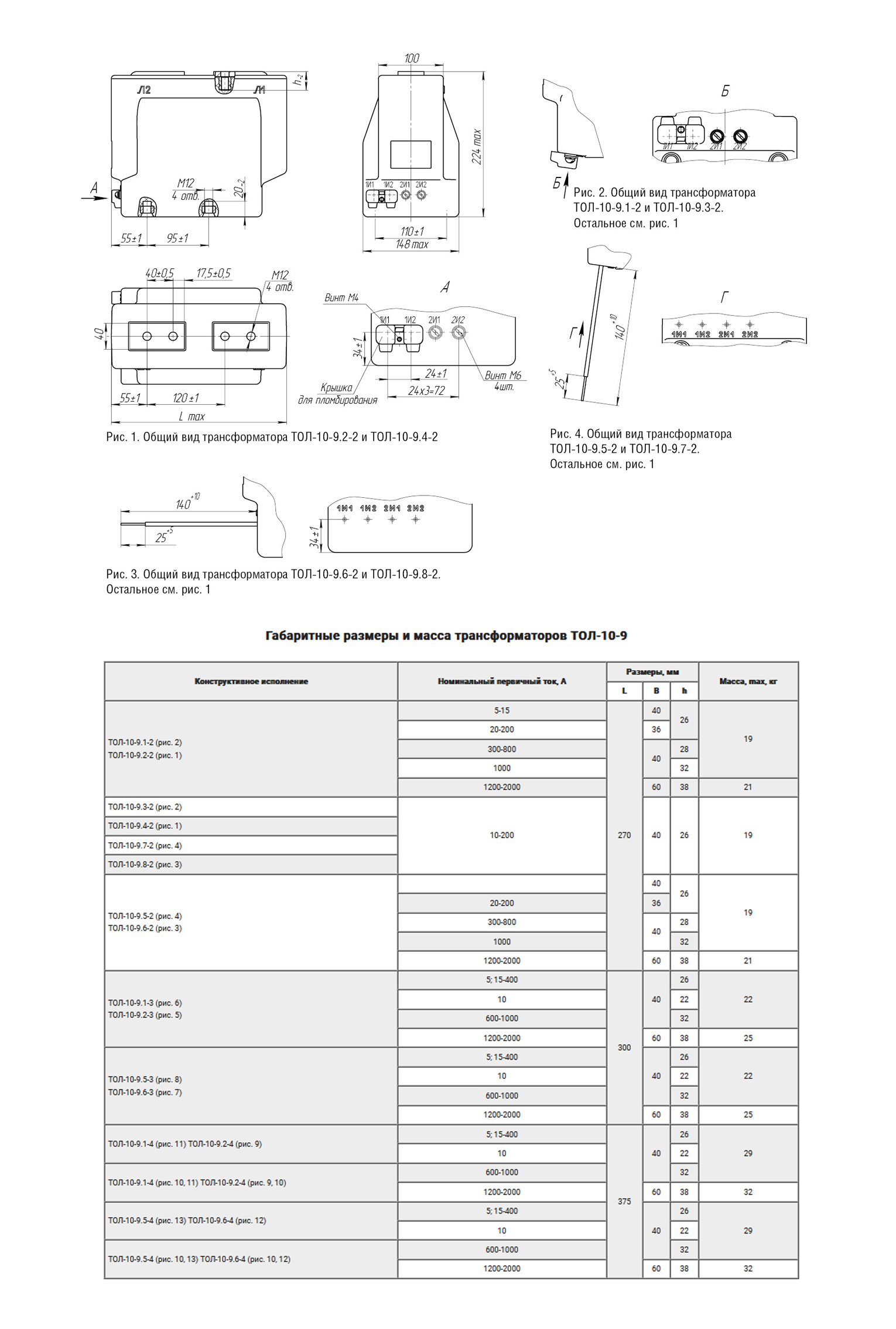

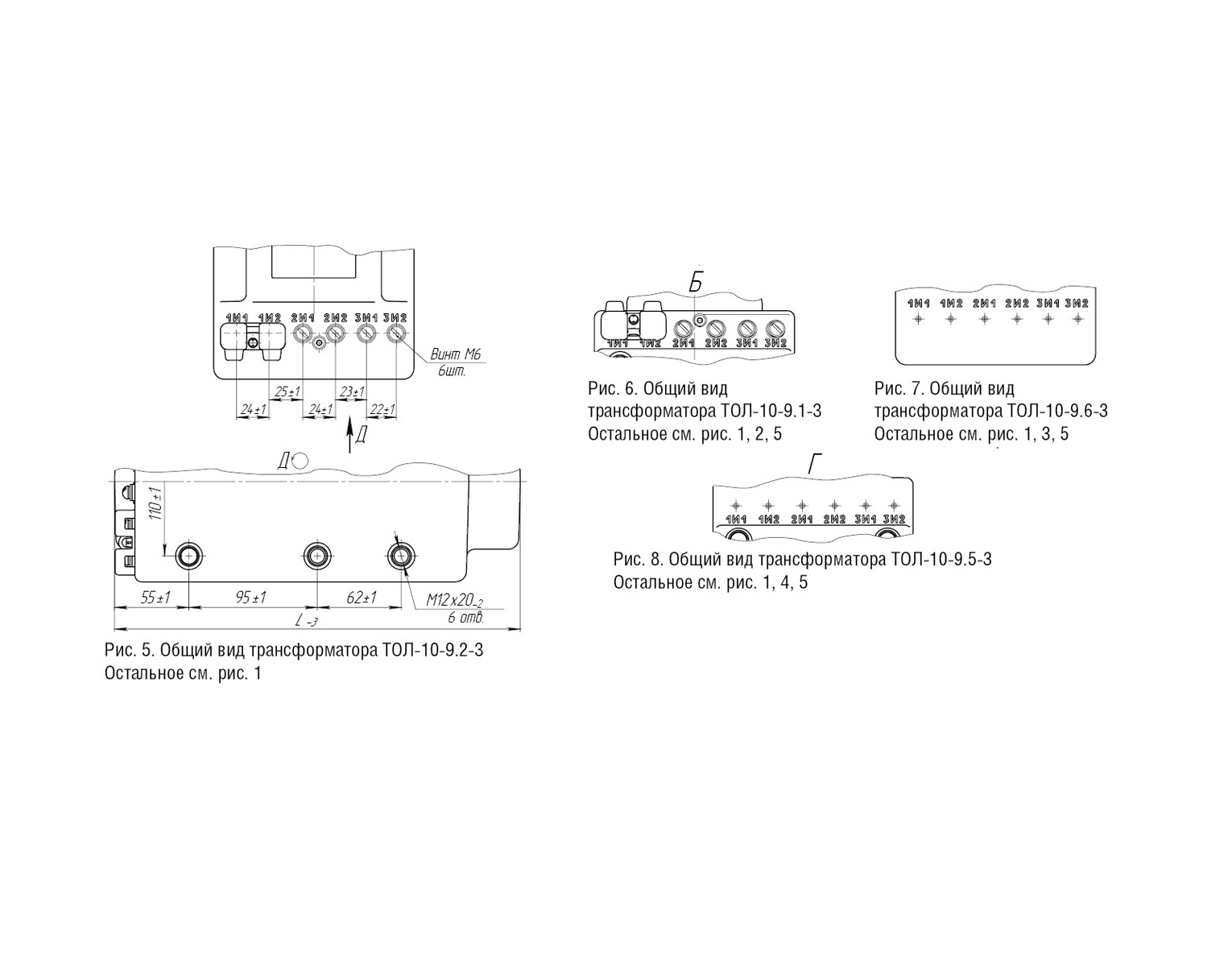

Габаритный чертёж

Скачать чертёж

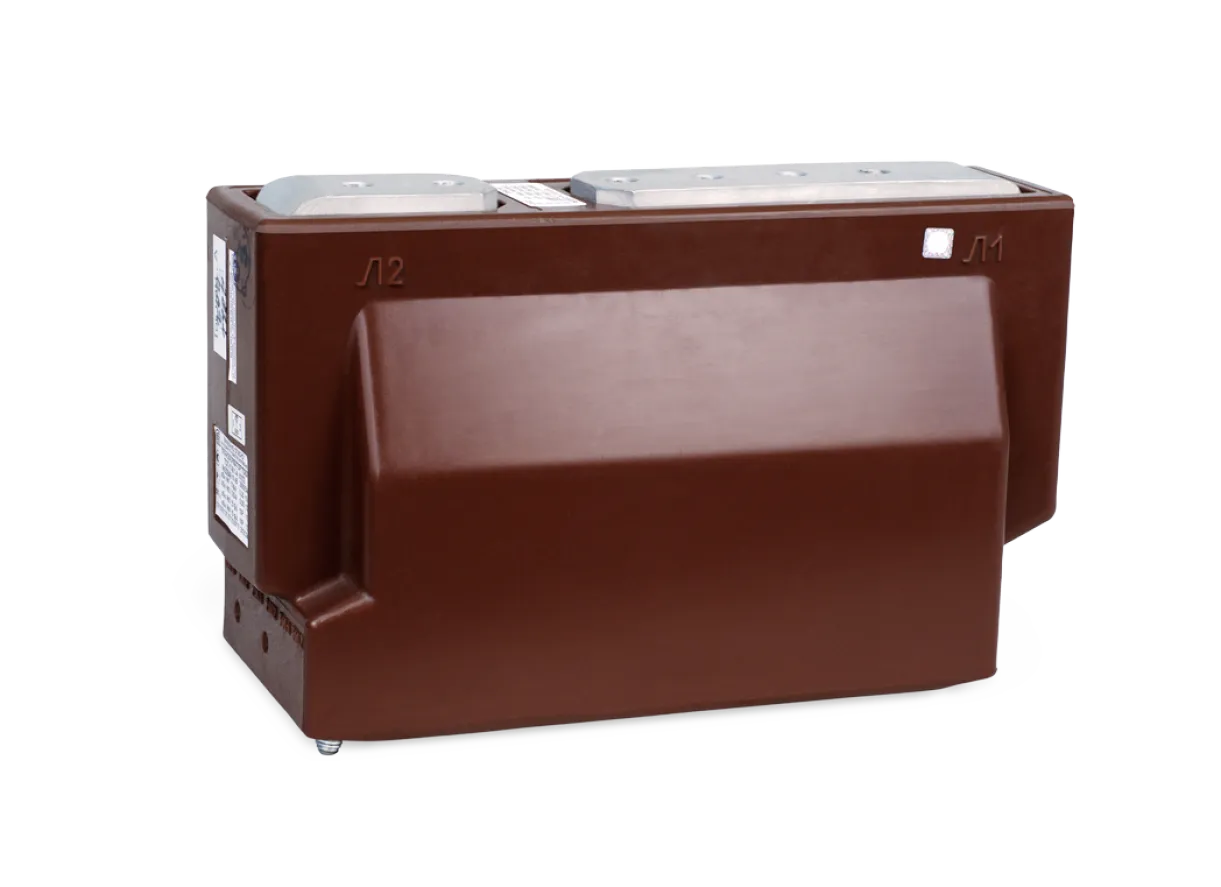

ТОЛ-10-9

О продукте
