Трансформатор тока

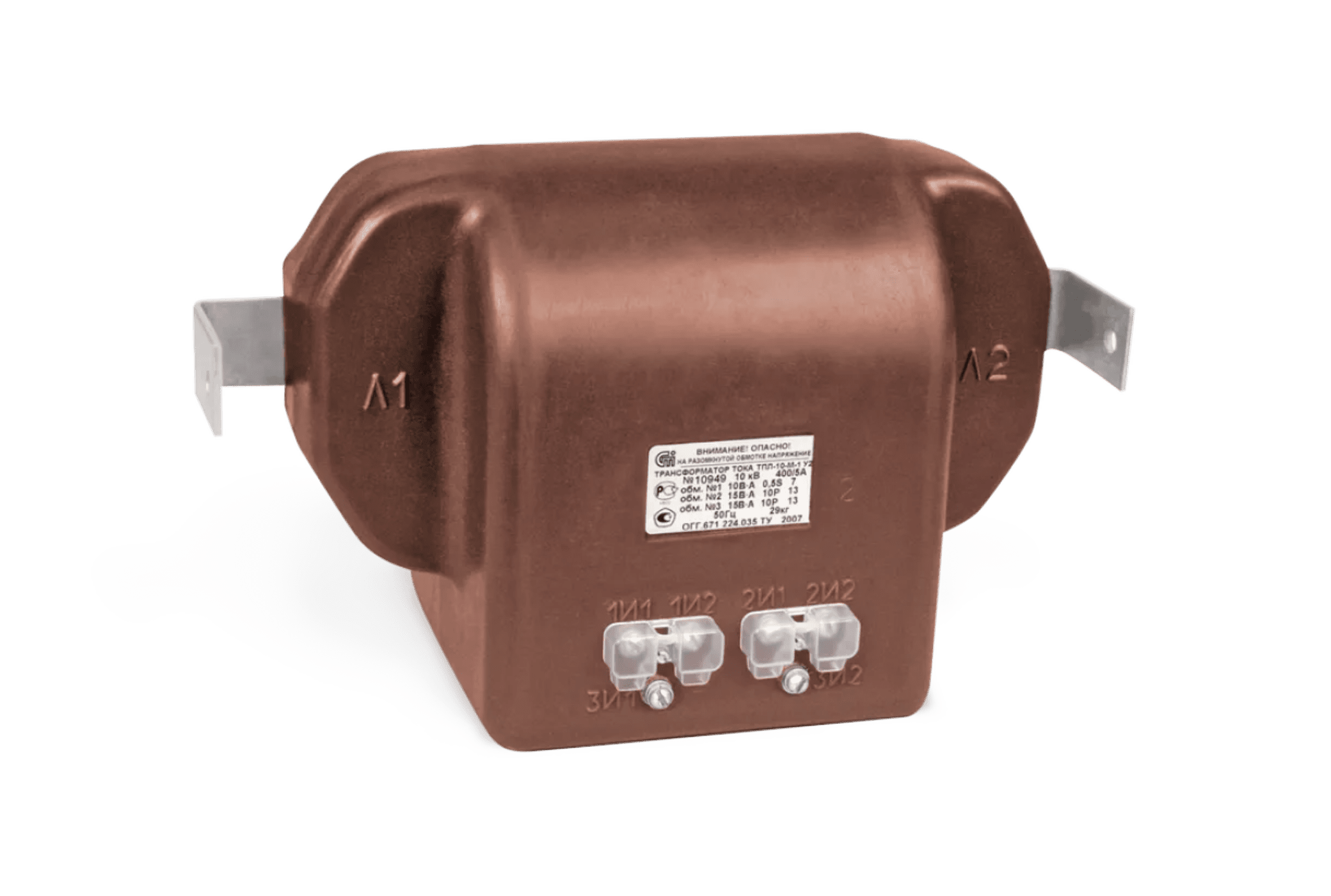

Трансформаторы тока ТПЛ-10-М — это опорные литые измерительные трансформаторы, предназначенные для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО). Изделие используется для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы рассчитаны на работу в сетях переменного тока частотой 50 Гц с классом напряжения до 10 кВ.
Трансформатор ТПЛ-10-М работает на основе явления электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это обеспечивает:

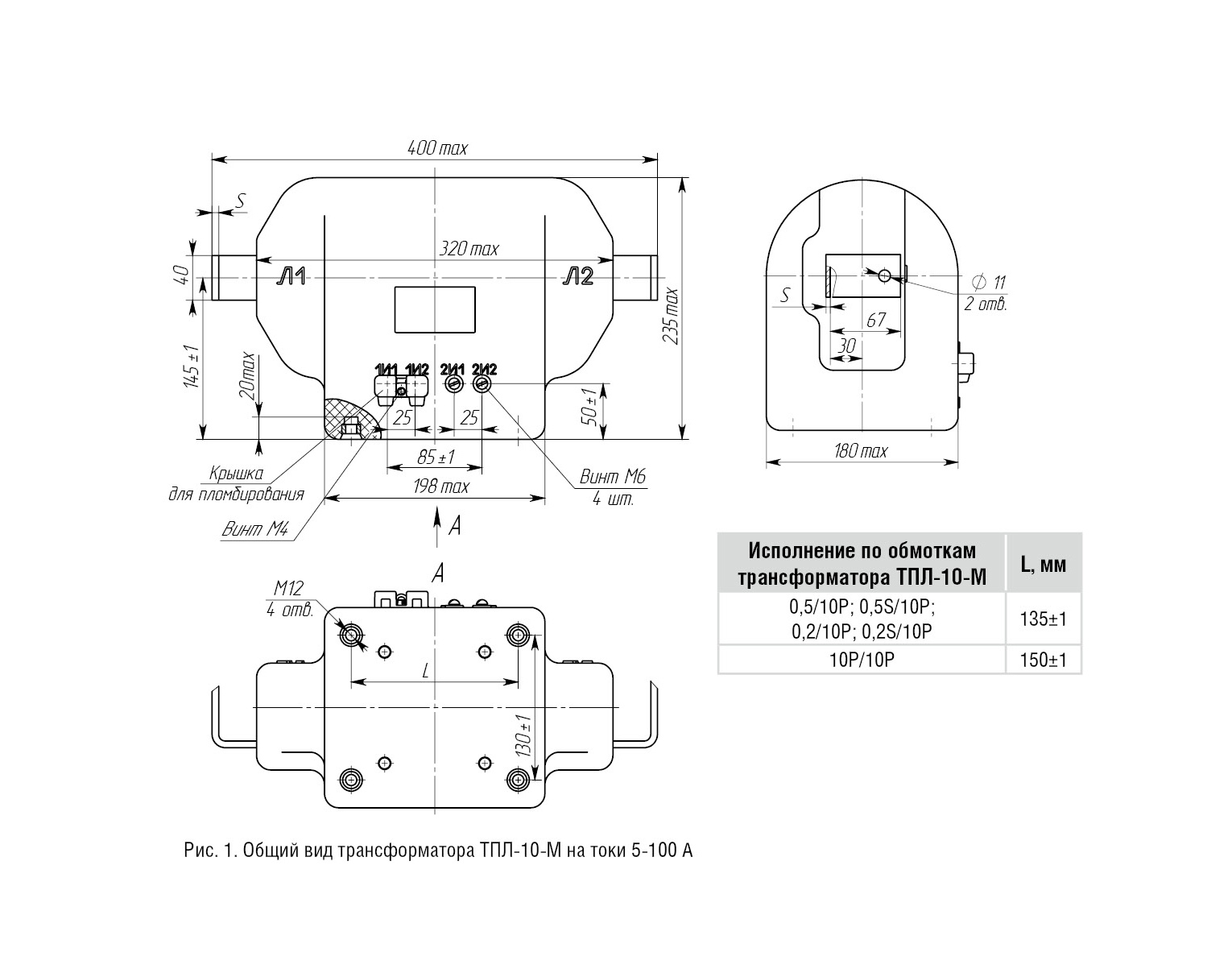

Трансформатор выполнен в виде опорной конструкции с литой изоляцией и рассчитан на длительную эксплуатацию в распределительных устройствах.
Особенности конструкции:
| Наименование параметра | Значения | ||
| ТПЛ-10-М | ТПЛ-10-М-1 | ТПЛ-10-М-4 | |
| Номинальное напряжение, кВ | 10 | ||
| Наибольшее рабочее напряжение, кВ | 12 | ||
| Номинальная частота переменного тока, Гц | 50 | ||
| Номинальный первичный ток, А | 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 | 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 | |
| Номинальный вторичный ток, А | 1; 5 | ||
| Количество вторичных обмоток | 2 | 3 | 4 |
| Класс точности: | 0,2S; 0,5S; 0,5; 0,2; 1 | ||
| вторичной обмотки для измерений | |||
| вторичной обмотки для защиты | 5Р; 10Р; 5PR; 10PR; PX; PXR | ||
| Номинальная вторичная нагрузка, В∙А: | 1-2,5* | ||
| вторичной обмотки для измерений при cosφ=1 | 3-30* (10) | ||
| вторичной обмотки для измерений при cosφ=0,8 | 3-30* (15) | ||
| вторичной обмотки для защиты при cosφ=0,8 | |||
| Кратность трехсекундного тока термической стойкости, при номинальном первичном токе, А: | |||
| 5-300, 1200, 1500 | 60 | ||
| 400-600, 750, 800, 1000, 2000 | 45 | ||
| Кратность тока электродинамической стойкости, при номинальном первичном токе, А: | |||
| 5-300 | 265 | ||
| 400-‑600, 750, 800, 1000 | 200 | ||
| 1200, 1500, 2000 | 150 | ||
| В соответствии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.* Значение нагрузки уточняется в заказе (в скобках указана нагрузка для серийных изделий). | В соответствии с заказом могут поставляться трансформаторы с техническими параметрами, отличающимися от номинальных.* Значение нагрузки уточняется в заказе (в скобках указана нагрузка для серийных изделий). | ||
