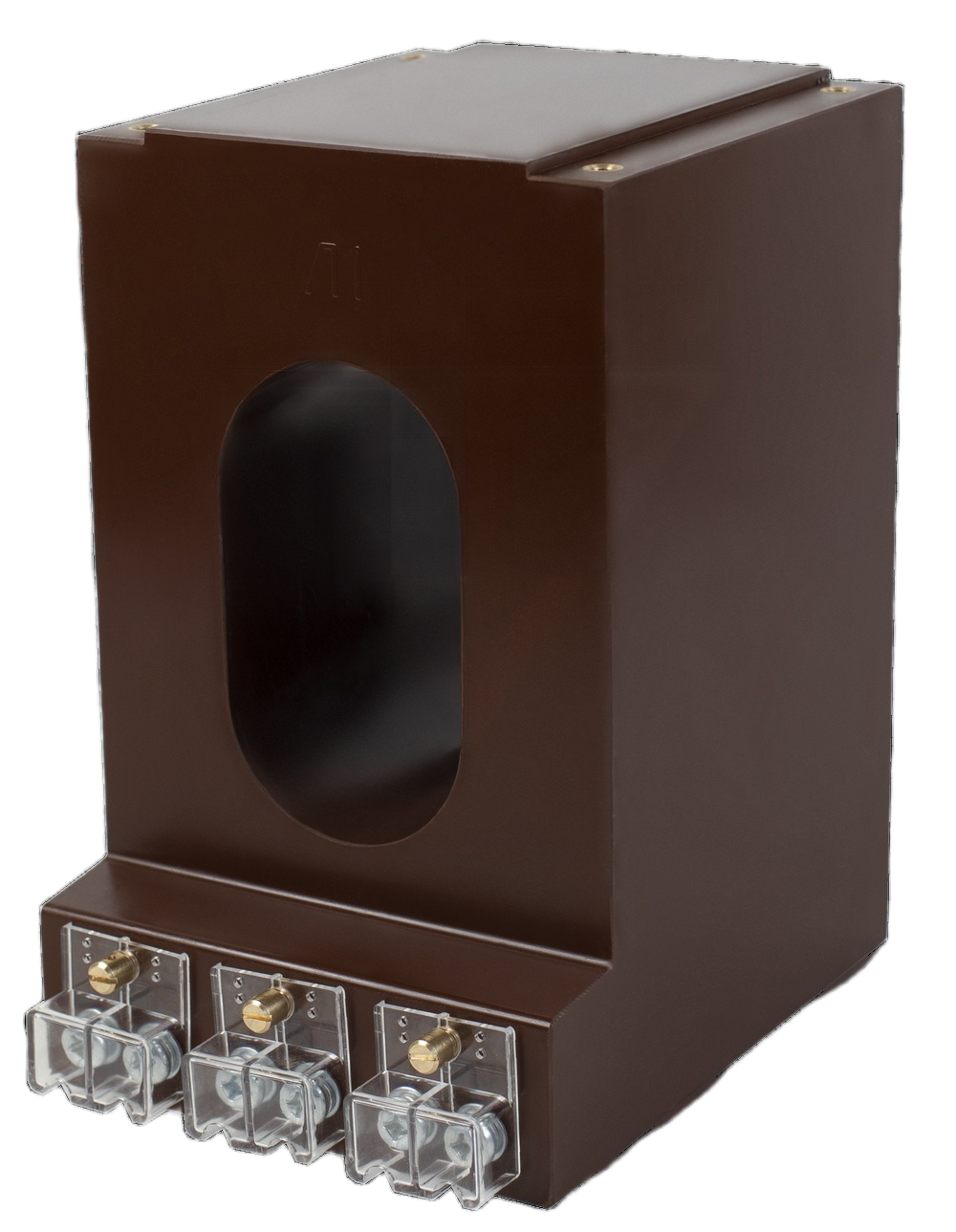

ТШ-ЭК-0,66 М11

Трансформатор тока

от 50 до 3000 Аот 1 до 3 обмоток20 кгГабарит 178х142х214 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

ТРАНСФОРМАТОРЫ ТОКА ТШ-ЭК-0,66 М11

Трансформаторы тока ТШ-ЭК-0,66 М11 — шинные измерительные трансформаторы внутренней установки, предназначенные для работы в электрических сетях напряжением до 0,66 кВ. Используются для измерения переменного тока, питания устройств релейной защиты и автоматики, а также для гальванической изоляции измерительных приборов и реле от цепей высокого напряжения.

Трансформатор шинного исполнения, где первичной обмоткой служит токоведущий кабель или шина. Коэффициент трансформации может изменяться за счёт переключения ответвлений вторичной обмотки. Допускается установка на кабельных и шинных линиях до 35 кВ при условии обеспечения изоляции линией.

Рабочее положение — любое.

Основные характеристики

номинальное напряжение: 0,66 кВ
наибольшее рабочее напряжение: 0,72 кВ
первичный ток: 50–3000 А
вторичный ток: 1 или 5 А
частота: 50/60 Гц
число вторичных обмоток: 1–3
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
классы защиты: 5P; 10P
нагрузка (cos φ 0,8): 1–30 В·А
предельная кратность: 2–30
масса: до 20 кг
габариты (Д×Ш×В): 178×142×214 мм
срок службы: не менее 30 лет

Варианты исполнения вторичных выводов

A — выводы втулками с резьбой М6
B — гибкие выводы (сечение не менее 2,5 мм²)
E — переключение по вторичной обмотке
K — наличие вспомогательной первичной обмотки Л3–Л4

Назначение и применение

ТШ-ЭК-0,66 М11 применяется для:

измерения переменного тока
работы релейной защиты и автоматики
питания измерительных приборов
изоляции вторичных цепей от высокого напряжения

Принцип работы

При протекании переменного тока по шине или кабелю, выполняющему функцию первичной обмотки, во вторичной обмотке индуцируется ток, пропорциональный первичному, с минимальным фазовым сдвигом, обеспечивая точные измерения и стабильную работу защит.

Чертеж

Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальный первичный ток, А*	от 50 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 3
Номинальные вторичные нагрузки c коэффициентом мощности cos φ=0,8 В·А**	от 1 до 30
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; РХ; PXR; TPY; TPZ; TPX
Номинальная предельная кратность Кном вторичной обмотки для защиты	от 2 до 30
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений	от 3 до 30
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c	0,04
Масса, кг, не более	20
Габаритные размеры, (ДхШхВ)	178х142х214
Средняя наработка до отказа, ч	400000
Средний срок службы, лет, не менее	30
