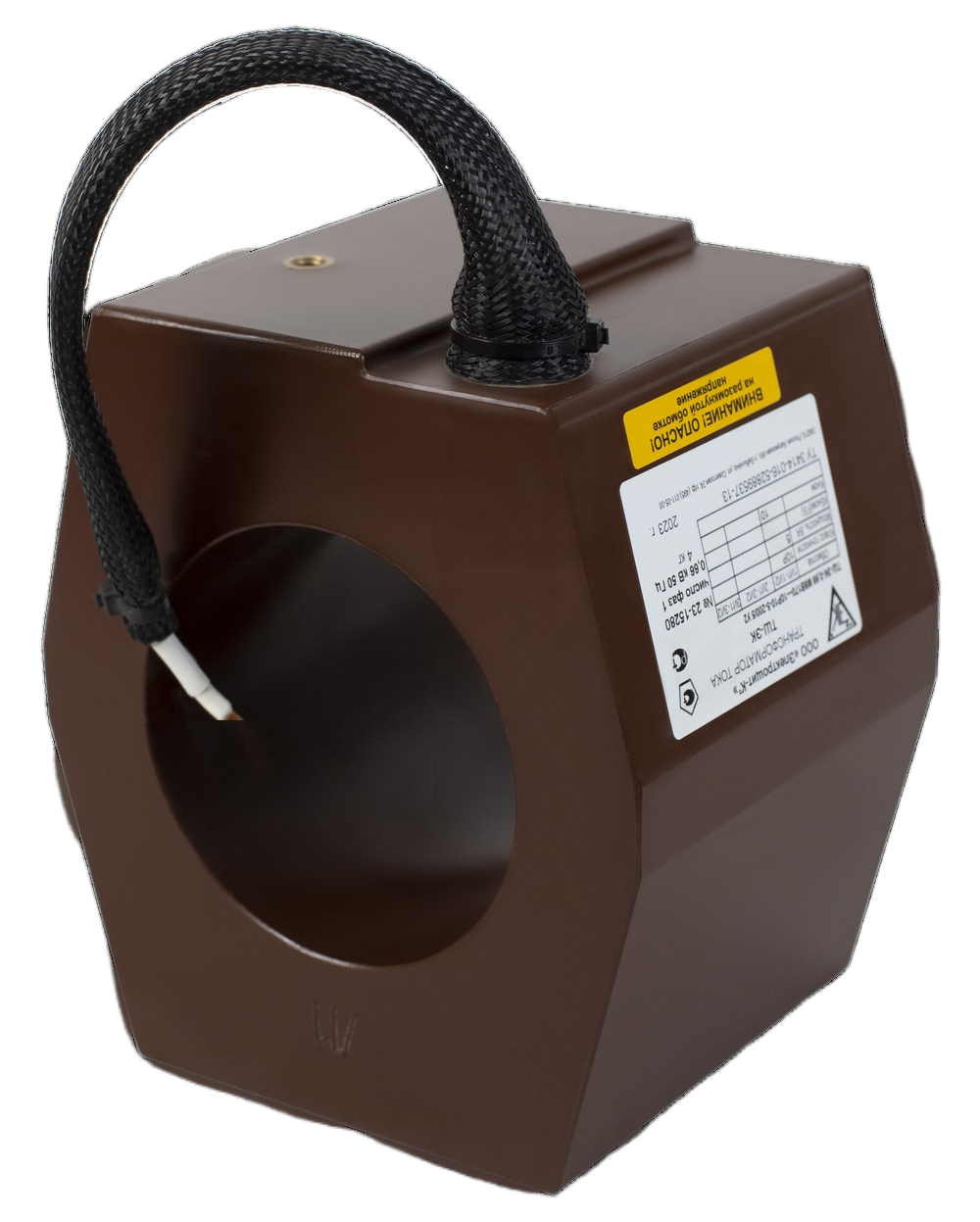

ТШ-ЭК-0,66 М8

Трансформатор тока

от 50 до 3000 Аот 1 до 3 обмоток10 кгГабарит 132х163х185 мм

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

ТРАНСФОРМАТОРЫ ТОКА ТШ-ЭК-0,66 М8

Трансформаторы тока ТШ-ЭК-0,66 М8 — шинные измерительные трансформаторы внутренней установки, предназначенные для работы в электрических сетях напряжением до 0,66 кВ. Используются для измерения переменного тока, питания устройств релейной защиты и автоматики, а также для гальванической изоляции измерительных приборов и реле от цепей высокого напряжения.

Трансформатор шинного исполнения, где первичной обмоткой служит токоведущий кабель или шина. Коэффициент трансформации изменяется за счет переключения ответвлений вторичной обмотки. Допускается установка на кабельных и шинных линиях до 35 кВ при условии обеспечения изоляции линией.

Рабочее положение — любое.

Основные характеристики

номинальное напряжение: 0,66 кВ
наибольшее рабочее напряжение: 0,72 кВ
первичный ток: 50–3000 А
вторичный ток: 1 или 5 А
частота: 50/60 Гц
число вторичных обмоток: 1–3
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
классы защиты: 5P; 10P
нагрузка (cos φ 0,8): 1–30 В·А
предельная кратность: 2–30
масса: до 10 кг
габариты (Д×Ш×В): 132×163×185 мм
срок службы: не менее 30 лет

Варианты исполнения вторичных выводов

B — гибкие выводы (сечение не менее 2,5 мм²)
E — переключение по вторичной обмотке
K — вспомогательная первичная обмотка Л3–Л4

Назначение и применение

ТШ-ЭК-0,66 М8 применяется для:

измерения переменного тока
работы релейной защиты и автоматики
питания измерительных приборов
изоляции вторичных цепей от высокого напряжения

Принцип работы

При прохождении переменного тока по шине или кабелю, выполняющему функцию первичной обмотки, во вторичной обмотке индуцируется ток, пропорциональный первичному, с минимальным фазовым сдвигом, обеспечивая точность измерений и надежную работу защит.

Чертеж

Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальный первичный ток, А*	от 50 до 3000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	от 1 до 3
Номинальные вторичные нагрузки c коэффициентом мощности cos φ=0,8 В·А**	от 1 до 30
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; РХ; PXR; TPY; TPZ; TPX
Номинальная предельная кратность Кном вторичной обмотки для защиты	от 2 до 30
Номинальный коэффициент безопасности приборов КБном вторичной обмотки для измерений	от 3 до 30
Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности (для трансформаторов классов точности TPY; TPZ; TPX), c	0,04
Масса, кг, не более	10
Габаритные размеры, (ДхШхВ)	132х163х185
Средняя наработка до отказа, ч	400000
Средний срок службы, лет, не менее	30
