ТВК-10

Трансформатор тока

5 - 1500 А до 4 обмоток вес 24 кг габарит 278х148х325

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

Трансформаторы тока ТВК-10 (ТЛК-СТ-10-ТВК1 / ТОЛ-СТ-10-ТВК1)

Трансформаторы тока ТВК-10 (исполнения ТЛК-СТ-10-ТВК1 и ТОЛ-СТ-10-ТВК1) — это опорные измерительные трансформаторы внутренней установки, предназначенные для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для гальванической изоляции вторичных цепей от высокого напряжения.

Трансформаторы применяются в составе комплектных распределительных устройств (КРУ, КРУН, КСО) в сетях переменного тока напряжением до 10 кВ.

Основные характеристики

класс напряжения: до 10 кВ
номинальный первичный ток: 5 – 1500 А
количество вторичных обмоток: до 4-х
исполнение: опорное, внутренней установки
длина пути утечки: 27 см
удельная длина пути утечки: 2,7 см/кВ

Конструктивные особенности

Трансформаторы ТВК-10 выполнены в литом корпусе с повышенной электрической прочностью и рассчитаны на надежную работу в составе распределительных устройств.

Особенности конструкции:

до 4 вторичных обмоток (измерение и защита)
расположение выводов — с торца
наличие защитных барьеров (в зависимости от исполнения)
возможность исполнения с металлическим основанием
различные межосевые расстояния первичных выводов:
- 51 мм (5–400 А)
- 63 мм (500–800 А)
- 55 мм (1000–1500 А)

Конструкция обеспечивает удобство монтажа и безопасную эксплуатацию.

Варианты исполнения

ТВК1

диапазон токов: 5–1500 А
до 4 вторичных обмоток
наличие барьеров для повышения электрической прочности
торцевое подключение вторичных цепей
различные варианты монтажных размеров

Различные исполнения позволяют подобрать трансформатор под конкретные требования распределительного устройства.

Климатическое исполнение

У и Т (категория размещения 2 или 3) — по ГОСТ 15150-69
УХЛ2 — для исполнения ТОЛ-СТ-10-ТВК1

Трансформаторы предназначены для эксплуатации в различных климатических условиях внутри помещений.

Монтаж и подключение

установка в КРУ, КРУН, КСО
крепление на опорной поверхности
подключение первичных цепей через токоведущие шины
удобное подключение вторичных цепей через клеммы или гибкие выводы
наличие барьеров повышает безопасность обслуживания

Область применения

распределительные устройства до 10 кВ
промышленные и энергетические объекты
трансформаторные подстанции
системы учета электроэнергии
цепи релейной защиты и автоматики

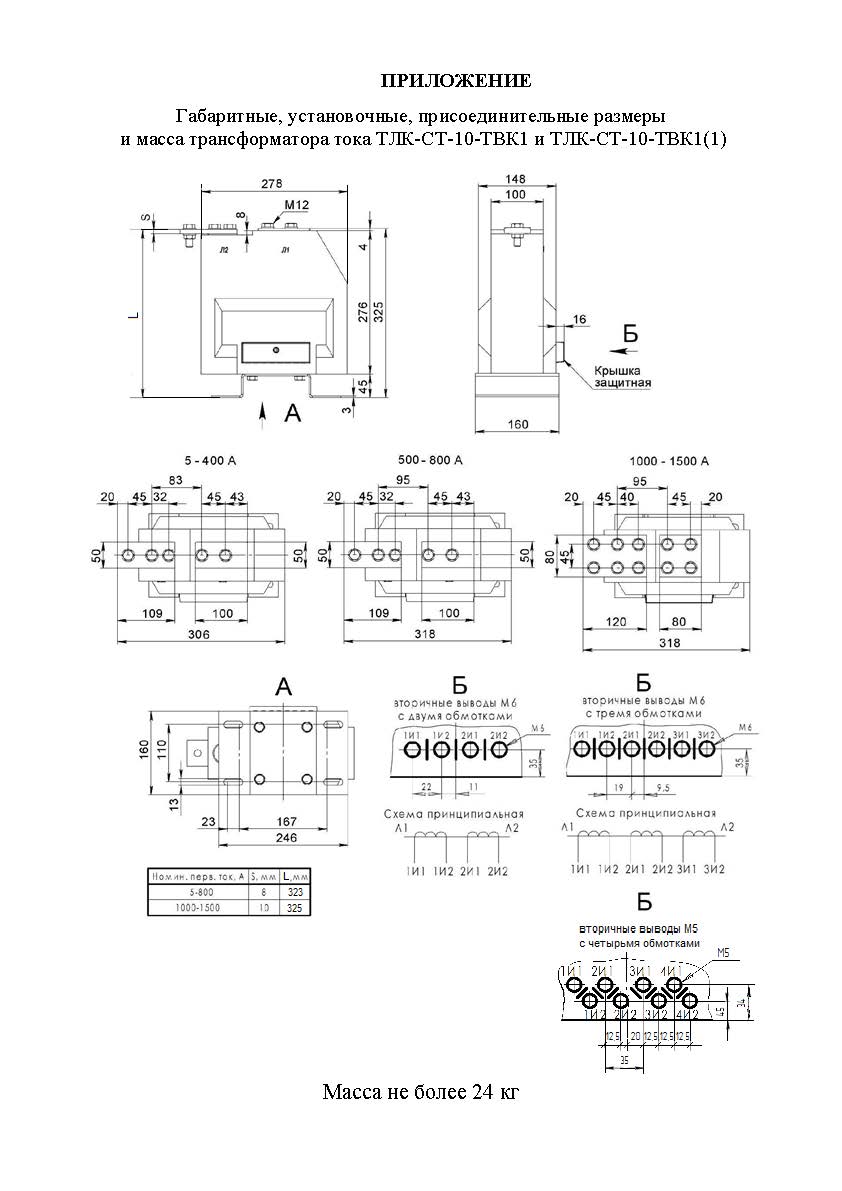

Чертеж

Руководство по эксплуатации

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-1500
Номинальный вторичный ток, А	1; 5
Количество вторичных обмоток	1-4
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10 15
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-10
Номинальная предельная кратность обмотки для защиты	10-20
Габаритные размеры	278х148х325
