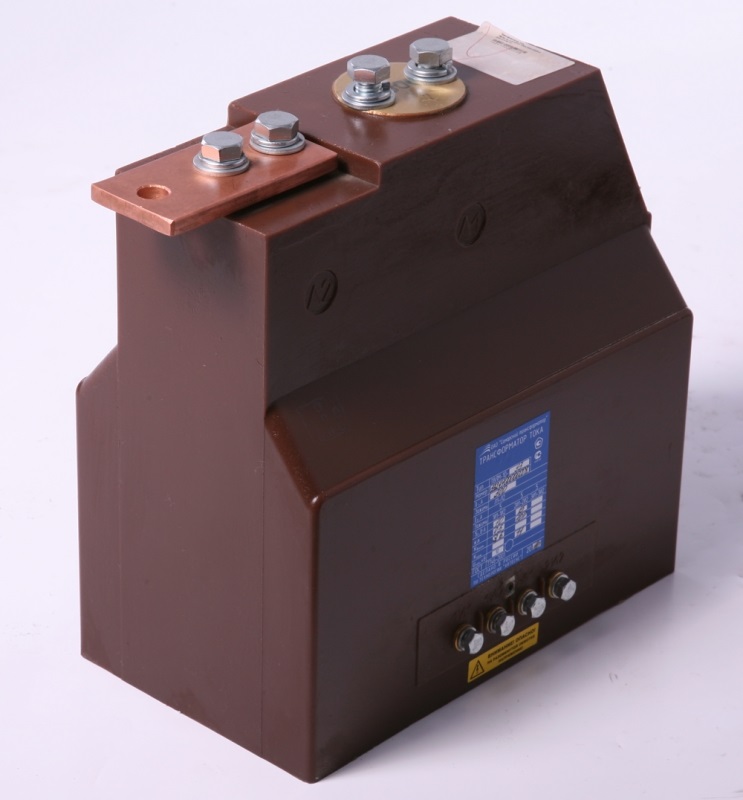

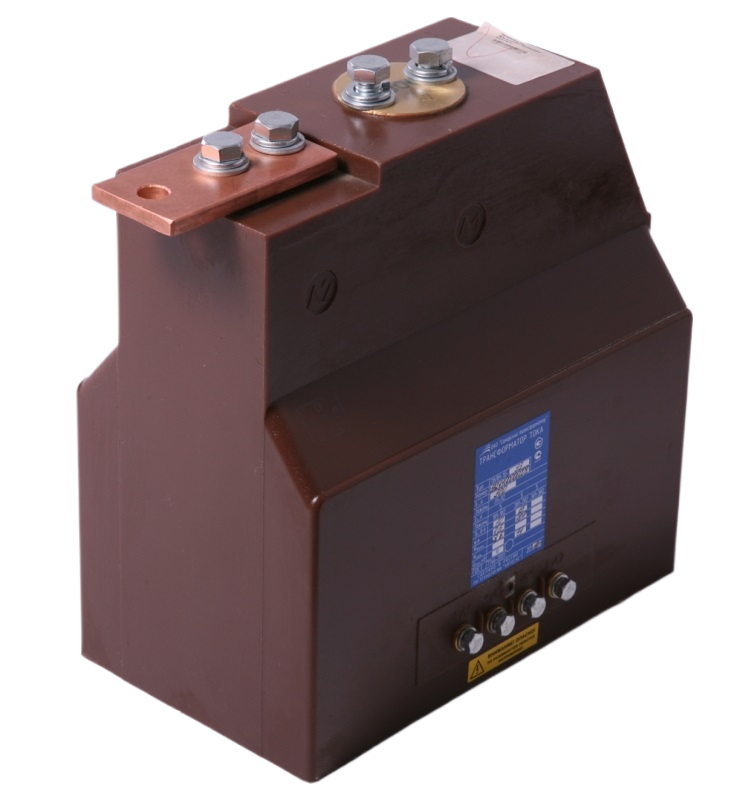

ТВЛМ-10

Трансформатор тока

5 - 2000 А до 4 обмоток вес 23 кг габарит 298х148х272

Высокая точность измерений
Надежная литая изоляция
Долгий срок службы
Соответствие ГОСТ

Запросить КП Опросный лист

Трансформаторы тока ТВЛМ-10 (ТЛК-СТ-10-ТВЛМ / ТОЛ-СТ-10-ТВЛМ)

Трансформаторы тока ТВЛМ-10 (исполнения ТЛК-СТ-10-ТВЛМ и ТОЛ-СТ-10-ТВЛМ) — это опорные измерительные трансформаторы внутренней установки, предназначенные для передачи сигнала измерительной информации в цепи измерительных приборов, релейной защиты, автоматики и управления, а также для гальванической изоляции вторичных цепей от высокого напряжения.

Трансформаторы применяются в составе комплектных распределительных устройств (КРУ, КРУН, КСО) в сетях переменного тока напряжением до 10 кВ.

Основные характеристики

класс напряжения: до 10 кВ
диапазон первичного тока: 5 – 2000 А
количество вторичных обмоток: до 4-х
исполнение: опорное, внутренней установки
длина пути утечки: 27 см
удельная длина пути утечки: 2,7 см/кВ

Конструктивные особенности

Трансформаторы ТВЛМ-10 выполнены в литом изоляционном корпусе и предназначены для надежной работы в составе распределительных устройств.

Особенности конструкции:

опорное исполнение с жесткой установкой
магнитопровод с размещением вторичных обмоток
до 4 вторичных обмоток для измерения и защиты
вторичные выводы:
- клеммного типа или
- проводами (ПВ3)
расположение вторичных выводов — с торца
наличие металлического основания (в зависимости от исполнения)
межосевое расстояние первичных выводов: 52 или 60 мм

Варианты исполнения

Трансформаторы выпускаются в нескольких конструктивных вариантах:

ТВЛМ(1)

диапазон токов: 5–2000 А
до 4 вторичных обмоток
выводы: клеммы
межосевое расстояние: 52 / 60 мм

ТВЛМ1

диапазон токов: 5–2000 А
до 4 вторичных обмоток
выводы: провод ПВ3
аналогичные монтажные размеры

Различия между исполнениями касаются:

типа вторичных выводов
конструктивных особенностей подключения

Климатическое исполнение

У и Т (категория размещения 2 или 3) — по ГОСТ 15150-69
УХЛ2 — для исполнения ТОЛ-СТ-10-ТВЛМ

Трансформаторы рассчитаны на эксплуатацию в различных климатических условиях внутри помещений.

Монтаж и применение

установка в КРУ, КРУН, КСО
подключение первичных цепей через токоведущие шины
удобное подключение вторичных цепей через клеммы или провода
возможность интеграции в различные схемы учета и защиты

Область применения

комплектные распределительные устройства до 10 кВ
промышленные электроустановки
подстанции и распределительные пункты
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики

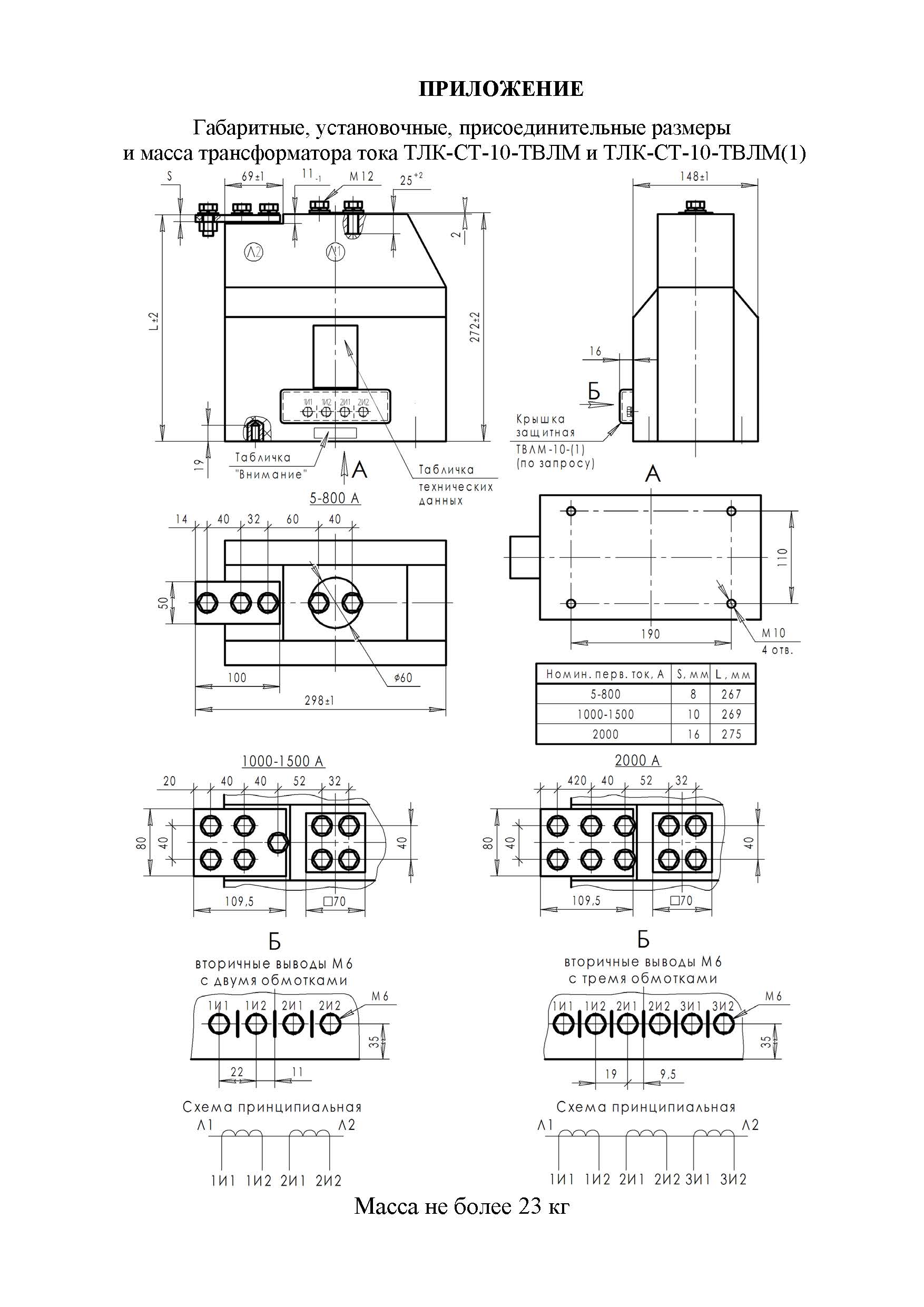

Чертеж

Руководство по эксплуатации

Параметр	Значение
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50
Номинальный первичный ток, А	5-2000
Номинальный вторичный ток, А	1; 5
Количество вторичных обмоток	1-4
Номинальная вторичная нагрузка обмоток с коэффициентом мощности cos φ2=0,8, ВА: - для учета и измерения - для защиты	10 15
Класс точности обмоток: - для учета и измерения - для защиты	0,2S; 0,2; 0,5S; 0,5 5Р; 10Р
Ток односекундной термической стойкости, кА	0,35-40
Ток электродинамической стойкости, кА	1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения	2-10
Номинальная предельная кратность обмотки для защиты	10-20
Габаритные размеры	298х148х272
