ТЛМ-10

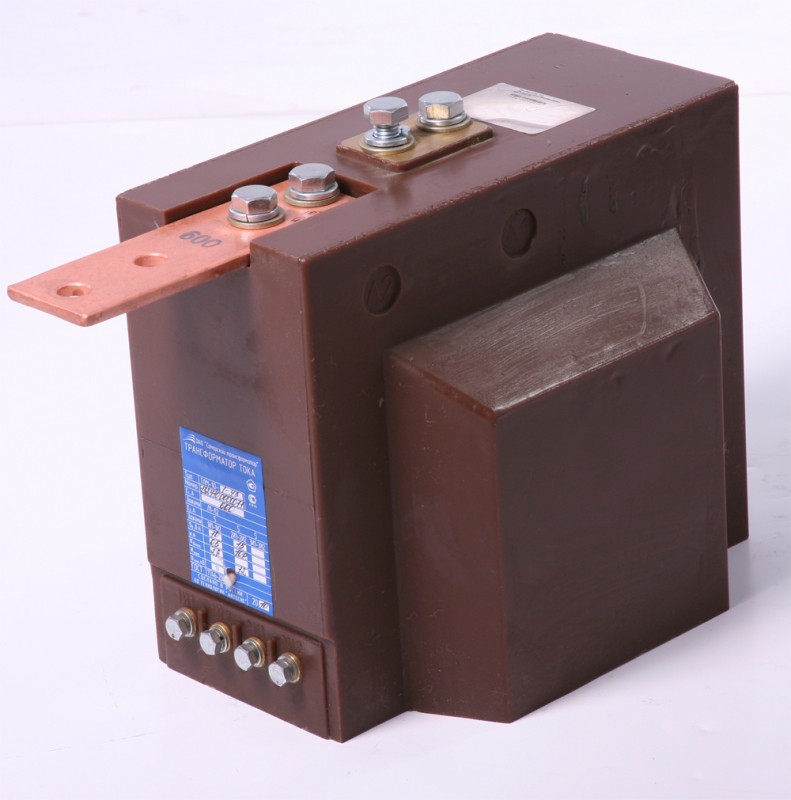

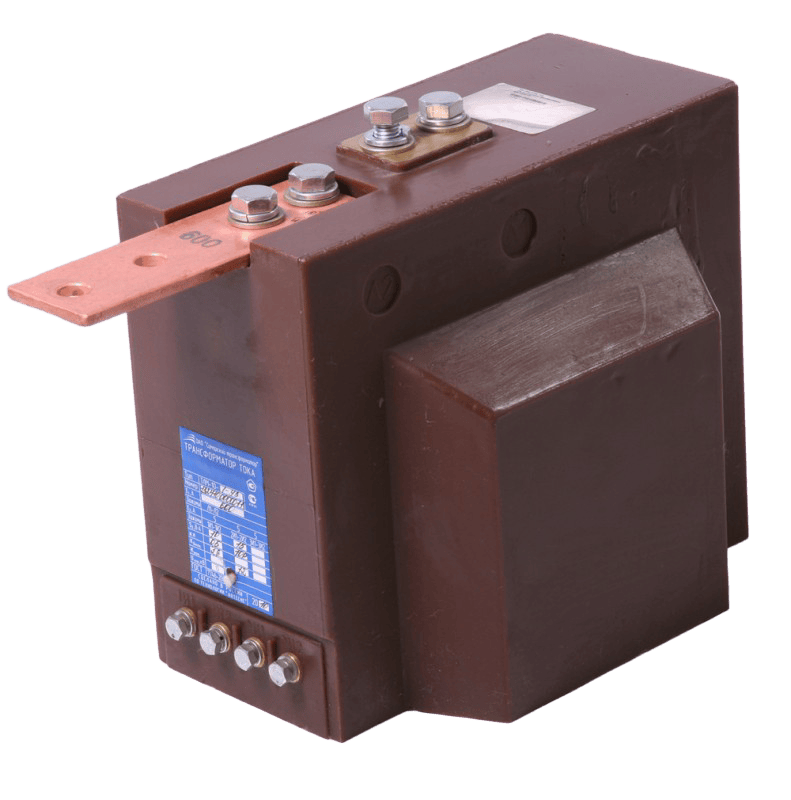

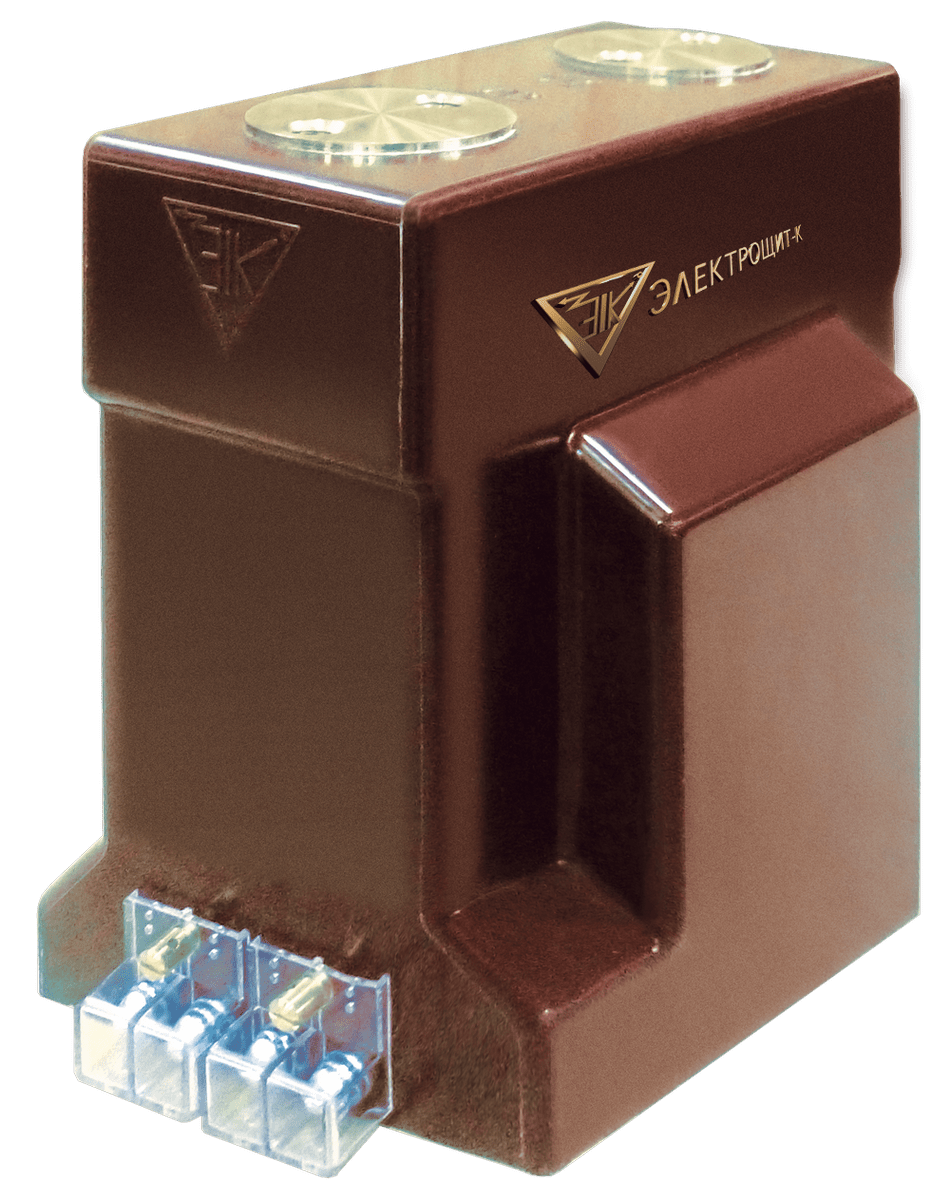

Трансформаторы тока ТЛМ-10 (ТЛК-СТ-10-ТЛМ1 / ТОЛ-СТ-10-ТЛМ1)

Трансформаторы тока ТЛМ-10 (исполнения ТЛК-СТ-10-ТЛМ1 и ТОЛ-СТ-10-ТЛМ1) — это опорные измерительные трансформаторы внутренней установки, предназначенные для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Оборудование применяется в составе комплектных распределительных устройств (КРУ, КРУН, КСО) в сетях переменного тока напряжением до 10 кВ.

Основные характеристики

• класс напряжения: до 10 кВ
• номинальный первичный ток: 5 – 2000 А
• количество вторичных обмоток: до 4-х
• исполнение: опорное, внутренней установки
• расположение вторичных выводов: с торца
• межосевое расстояние первичных выводов: 45 мм

Конструктивные особенности

Трансформаторы ТЛМ-10 выполнены в компактном литом корпусе с высокой электрической прочностью и устойчивостью к механическим нагрузкам.

Особенности конструкции:

• до 4 вторичных обмоток для измерения и защиты
• торцевое расположение вторичных выводов для удобства подключения
• различные габариты наконечников в зависимости от номинального тока
• надежная изоляция активных частей

Конструкция обеспечивает удобство монтажа и стабильность характеристик при длительной эксплуатации.

Варианты исполнения

Трансформаторы выпускаются в нескольких модификациях:

ТЛМ1

• диапазон токов: 5–2000 А
• до 4 вторичных обмоток
• стандартное исполнение

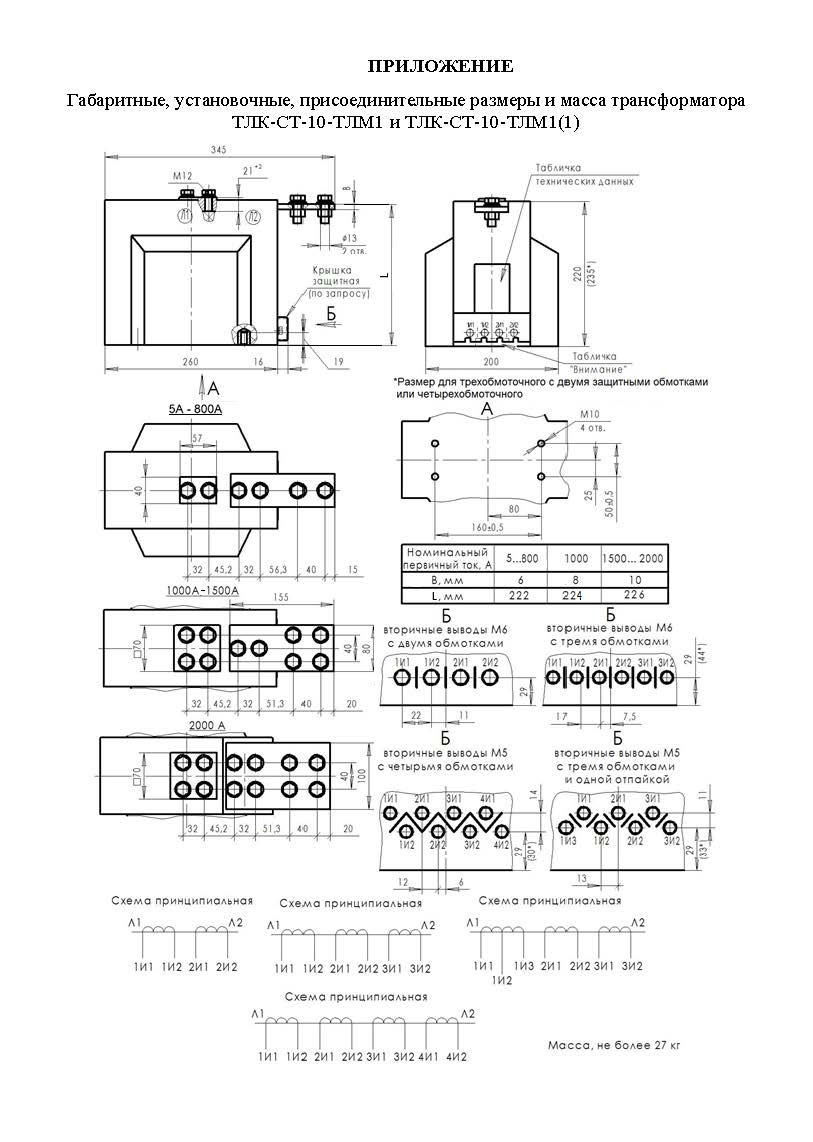

• габариты наконечников:
  • 40×57 мм (до 800 А)
  • 70×70 мм (1000–2000 А)

ТЛМ1(1)

• аналогичное исполнение с возможными конструктивными отличиями
• идентичные диапазоны токов и параметры

ТЛМ1.1

• увеличенные габариты наконечников (например 50×100 мм)
• применяется при повышенных требованиях к подключению

Климатическое исполнение

• У и Т (категория размещения 2 или 3) — по ГОСТ 15150-69
• УХЛ2 — для трансформаторов ТОЛ-СТ-10-ТЛМ1

Обеспечивается надежная работа в различных климатических условиях внутри помещений.

Монтаж и подключение

• установка в КРУ, КРУН, КСО
• крепление на опорной поверхности
• подключение первичных цепей через шины
• удобное подключение вторичных цепей через клеммы или гибкие выводы
• компактное исполнение облегчает интеграцию в существующие шкафы

Область применения

• распределительные устройства до 10 кВ
• промышленные электроустановки
• трансформаторные подстанции
• системы коммерческого и технического учета электроэнергии
• цепи релейной защиты и автоматики
