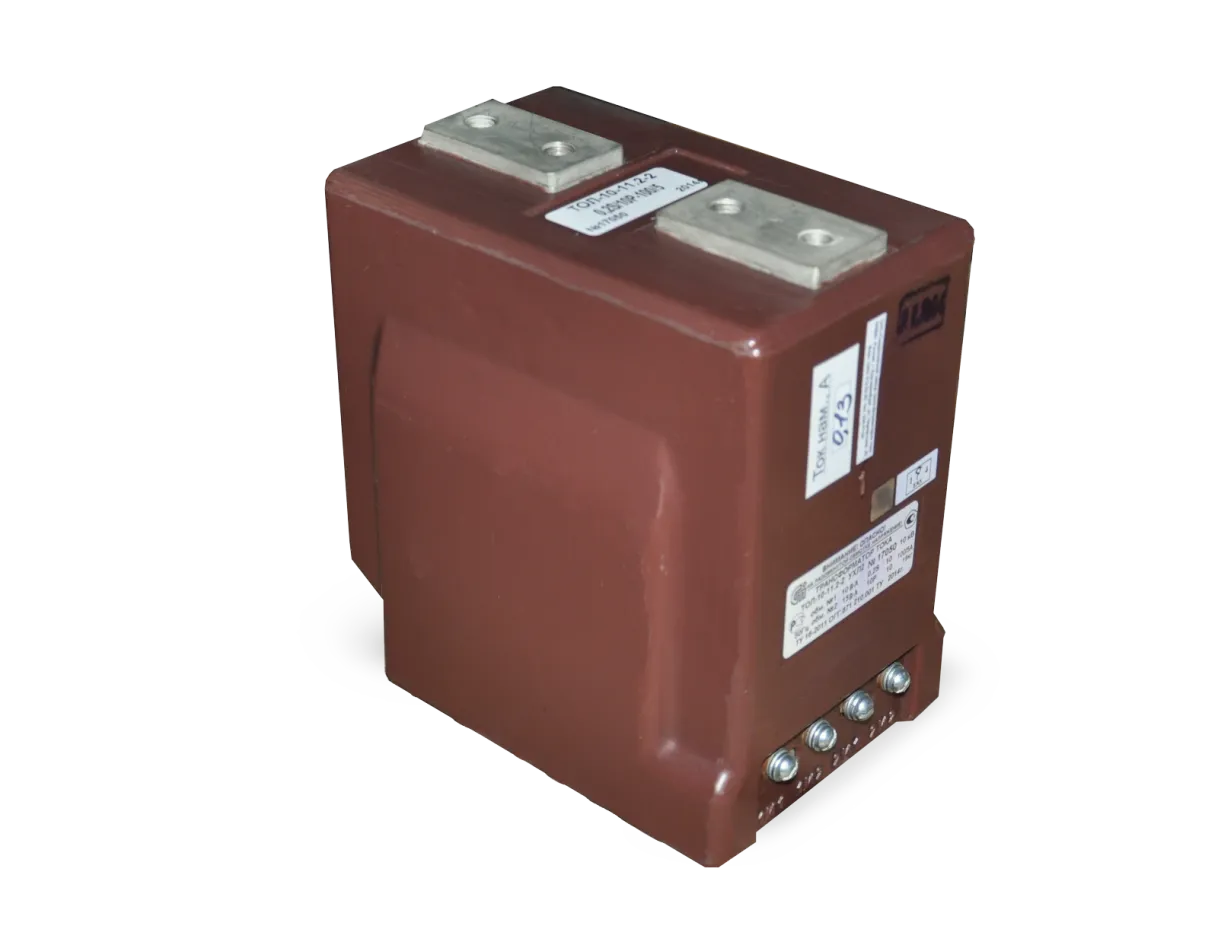

ТОЛ-10-11

Трансформатор тока

5 - 2000 А до 2 обмоток вес 19 кг габарит 210х148х224

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

Трансформатор тока ТОЛ-10-11

Трансформаторы тока ТОЛ-10-11 — это опорные литые измерительные трансформаторы внутренней и наружной установки, предназначенные для установки в комплектные распределительные устройства (КРУ), камеры одностороннего обслуживания (КСО), а также другие электроустановки напряжением до 10 кВ.

Изделие используется для передачи сигнала измерительной информации к приборам учета, устройствам релейной защиты, автоматики и управления, а также для надежного изолирования вторичных цепей от высокого напряжения в электрических сетях переменного тока частотой 50/60 Гц.

Основные характеристики

номинальное напряжение: 10 кВ (до 11 кВ исполнения)

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: от 5 до 2000 А

номинальный вторичный ток: 1 А или 5 А

количество вторичных обмоток: 1 или 2

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P; 5PR; 10PR

номинальная вторичная нагрузка: до 30 В·А (в зависимости от исполнения)

предельная кратность: не менее 10

испытательное напряжение: 42 кВ (50 Гц), импульсное — 75 кВ

срок службы: не менее 30 лет

межповерочный интервал: 16 лет

Назначение и принцип работы

Трансформатор ТОЛ-10-11 работает на основе электромагнитной индукции, преобразуя высокий первичный ток в пропорциональный вторичный ток стандартного значения (1 А или 5 А).

Это обеспечивает:

точный коммерческий и технический учет электроэнергии
корректную работу релейной защиты и автоматики
безопасное подключение измерительных приборов

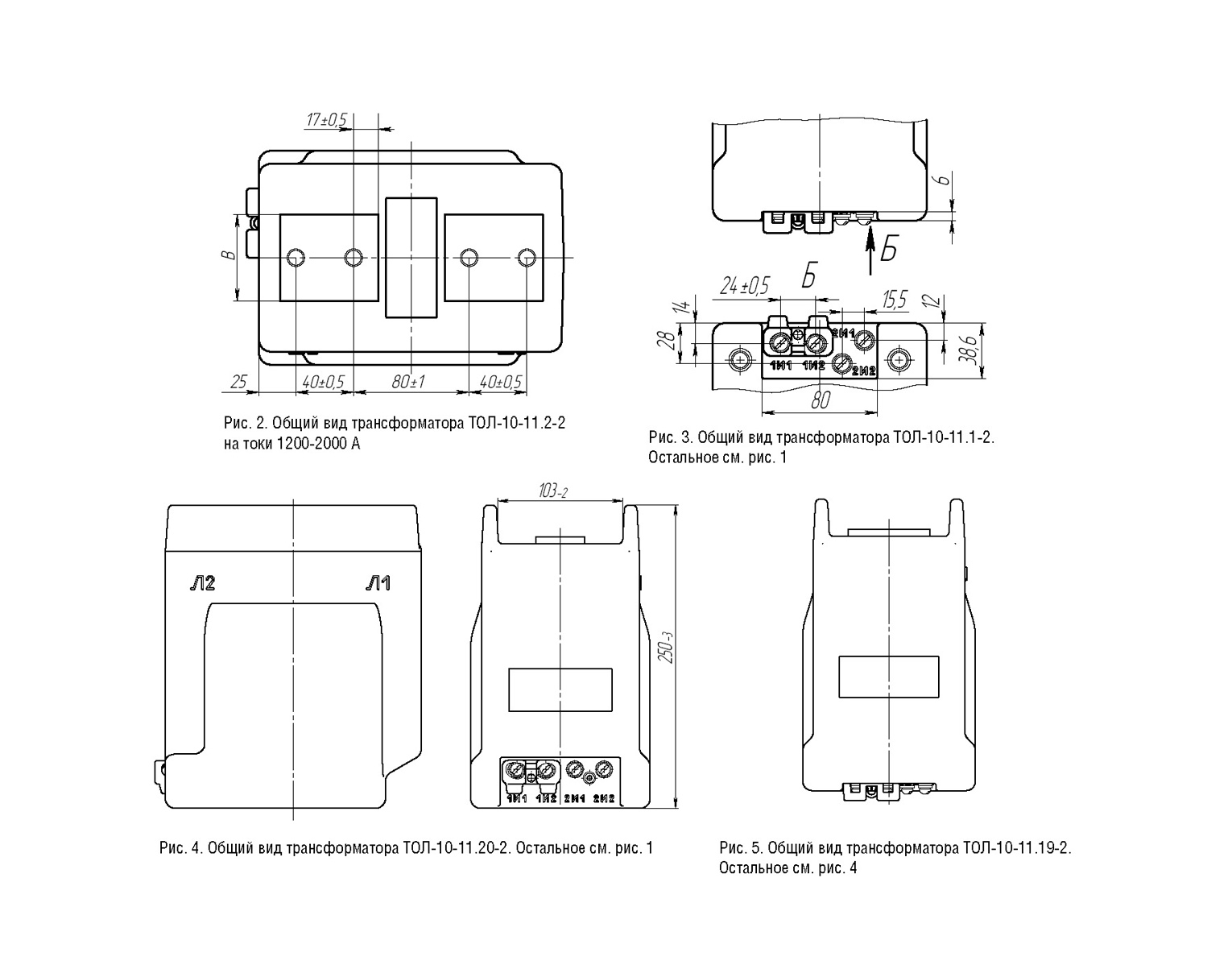

Конструктивные особенности

опорное исполнение с литой эпоксидной изоляцией
высокая механическая и электрическая прочность
различные варианты компоновки (длина корпуса и исполнение)
возможность исполнения с изолирующими барьерами
вторичные обмотки на отдельных магнитопроводах
герметичная конструкция, защищенная от влаги и загрязнений
удобное пломбирование вторичных цепей

Монтаж и подключение

установка в КРУ и КСО на изоляторах или монтажных панелях
крепление на опорной плите
подключение первичной цепи через шины
вторичные выводы — через клеммные коробки или гибкие провода
возможность пломбирования для коммерческого учета

Условия эксплуатации

климатическое исполнение: У, Т, УХЛ
категория размещения: 2, 2.1, 3, 3.1 (по ГОСТ 15150)
рабочее положение: любое
устойчивость к воздействию внешней среды и перенапряжениям

Область применения

распределительные устройства 6–10 кВ
подстанции и РУ промышленных предприятий
коммерческий и технический учет электроэнергии
системы релейной защиты и автоматики
КРУ, КРУН, КСО внутренней и наружной установки

Технические характеристики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 5 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	2
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 15
Масса, кг, не более	19

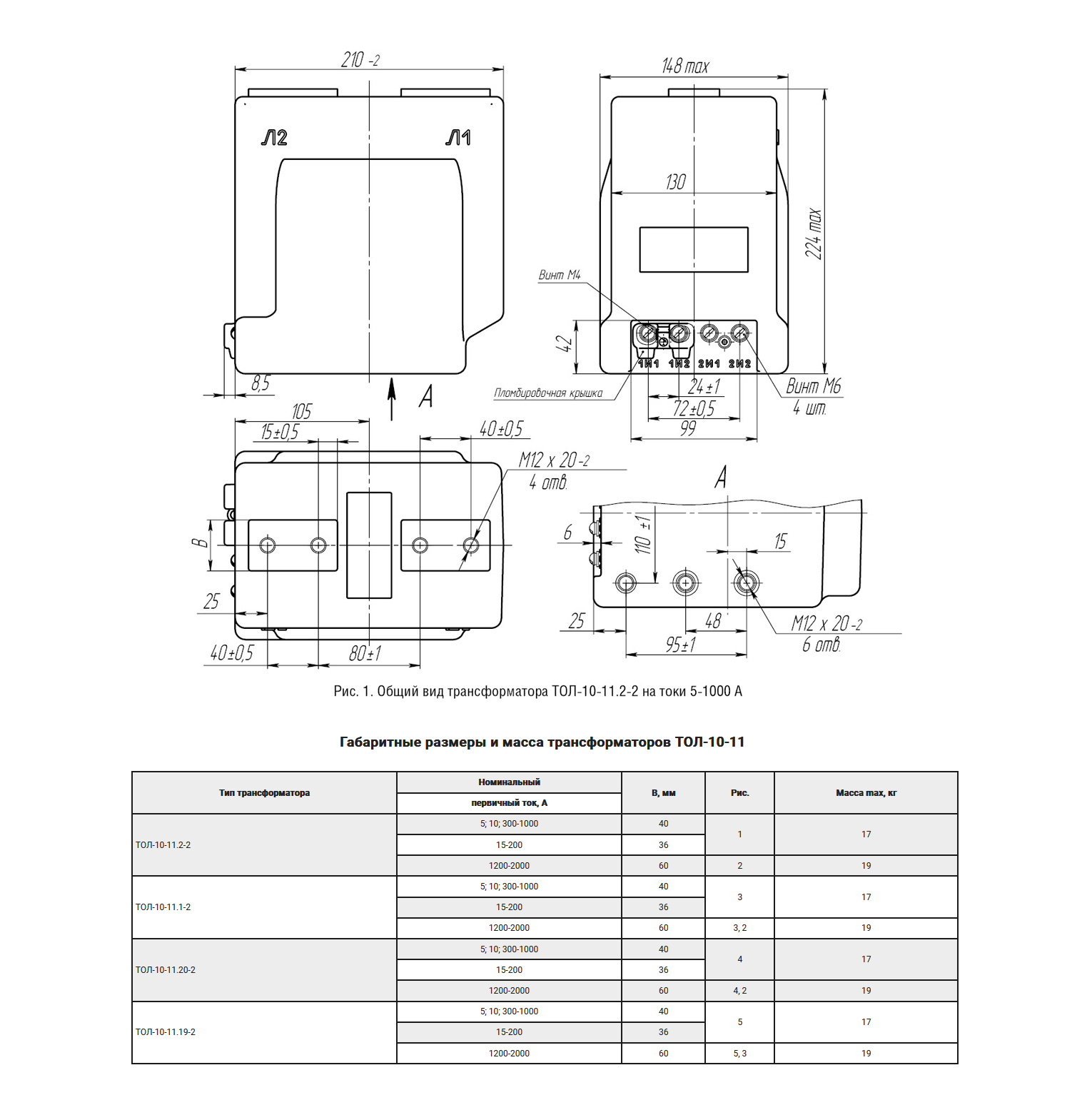

Габаритные размеры, (ДхШхВ)	210х148х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
