ТЛШ-10

Трансформатор тока

500 - 6000 А до 6 обмоток вес до 43 кг габарит 330x320x300

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"

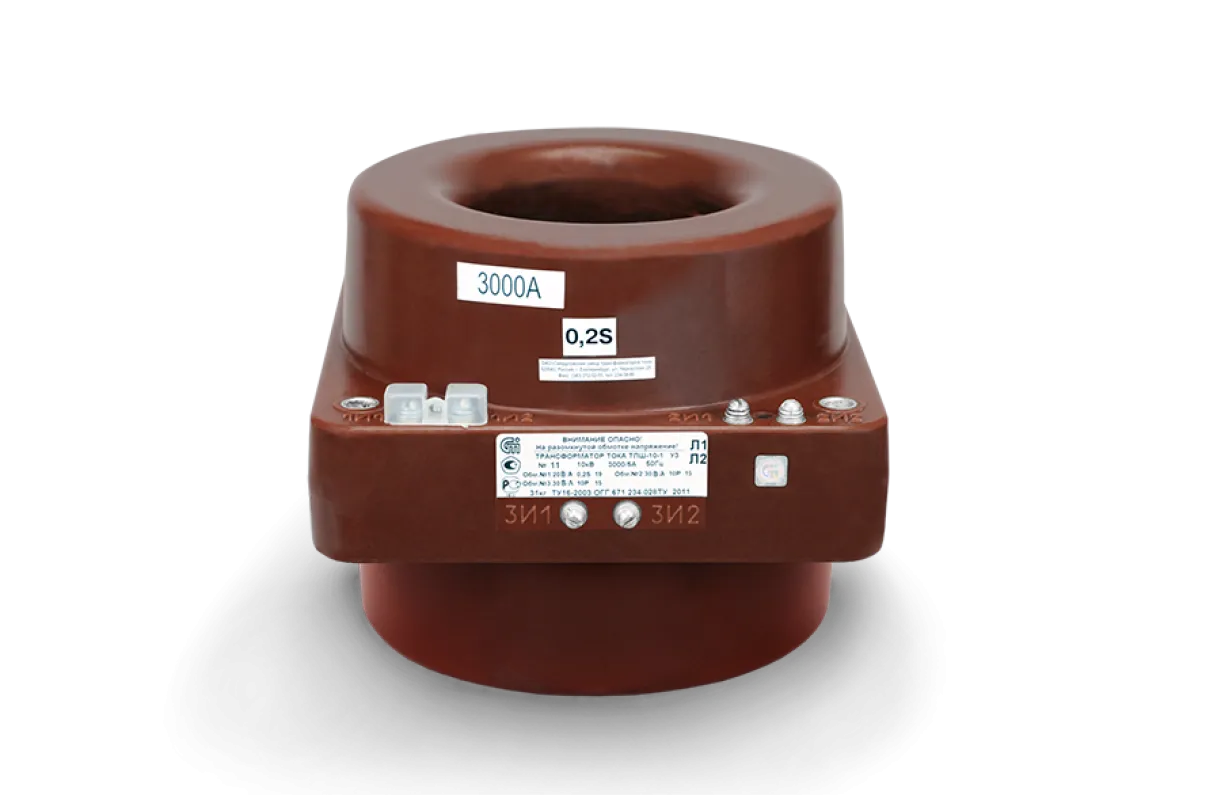

Трансформаторы тока ТЛШ-10

Трансформаторы тока ТЛШ-10 — это шинные литые измерительные трансформаторы, предназначенные для встраивания в распределительные устройства и токопроводы. Они применяются для передачи сигнала измерительной информации в цепи измерения, релейной защиты, автоматики, сигнализации и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Изделия используются в электрических установках переменного тока частотой 50/60 Гц на класс напряжения до 10 кВ и широко применяются в КРУ, шинопроводах и распределительных системах промышленного назначения.

Основные характеристики

номинальное напряжение: 10 кВ
наибольшее рабочее напряжение: до 12 кВ
номинальный первичный ток: 1000 – 6000 А
номинальный вторичный ток: 1 А или 5 А
количество вторичных обмоток: от 2 до 6
классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1
классы точности (защита): 5P; 10P
климатическое исполнение: У3; Т3
межповерочный интервал: до 16 лет

Назначение и принцип работы

Трансформаторы ТЛШ-10 работают на основе электромагнитной индукции: первичный ток, проходящий по шине, преобразуется во вторичный ток, пропорциональный по величине и безопасный для измерительных приборов.

Это обеспечивает:

точный учет электроэнергии
корректную работу устройств релейной защиты
безопасное подключение измерительных цепей

Конструктивные особенности

Трансформаторы выполнены в шинном исполнении с литой эпоксидной изоляцией, которая выполняет сразу несколько функций:

электрическая изоляция
механическая прочность
защита от внешних воздействий

Особенности конструкции:

первичной обмоткой служит токоведущая шина
вторичные обмотки размещены на магнитопроводах из электротехнической стали
возможна установка до 6 вторичных обмоток
компактная и надежная конструкция для встраивания в токопроводы
высокая стойкость к токам короткого замыкания
стабильные метрологические характеристики

Особенности применения

обязательное подключение шины к контакту с маркировкой «Ш»
возможна поставка трансформаторов для дифференциальной защиты
допускается изготовление с различными коэффициентами трансформации
возможна комплектация защитными крышками для пломбирования вторичных выводов

Условия эксплуатации

климатическое исполнение: У или Т
категория размещения: 3 по ГОСТ 15150
рабочее положение: любое

Монтаж и подключение

встраивание в шинопроводы и КРУ
установка непосредственно на токоведущие шины
подключение вторичных цепей через клеммные выводы
возможность пломбирования цепей учета

Область применения

комплектные распределительные устройства (КРУ)
шинопроводы и токопроводы
подстанции 6–10 кВ
промышленные предприятия
системы коммерческого и технического учета электроэнергии
цепи релейной защиты и автоматики

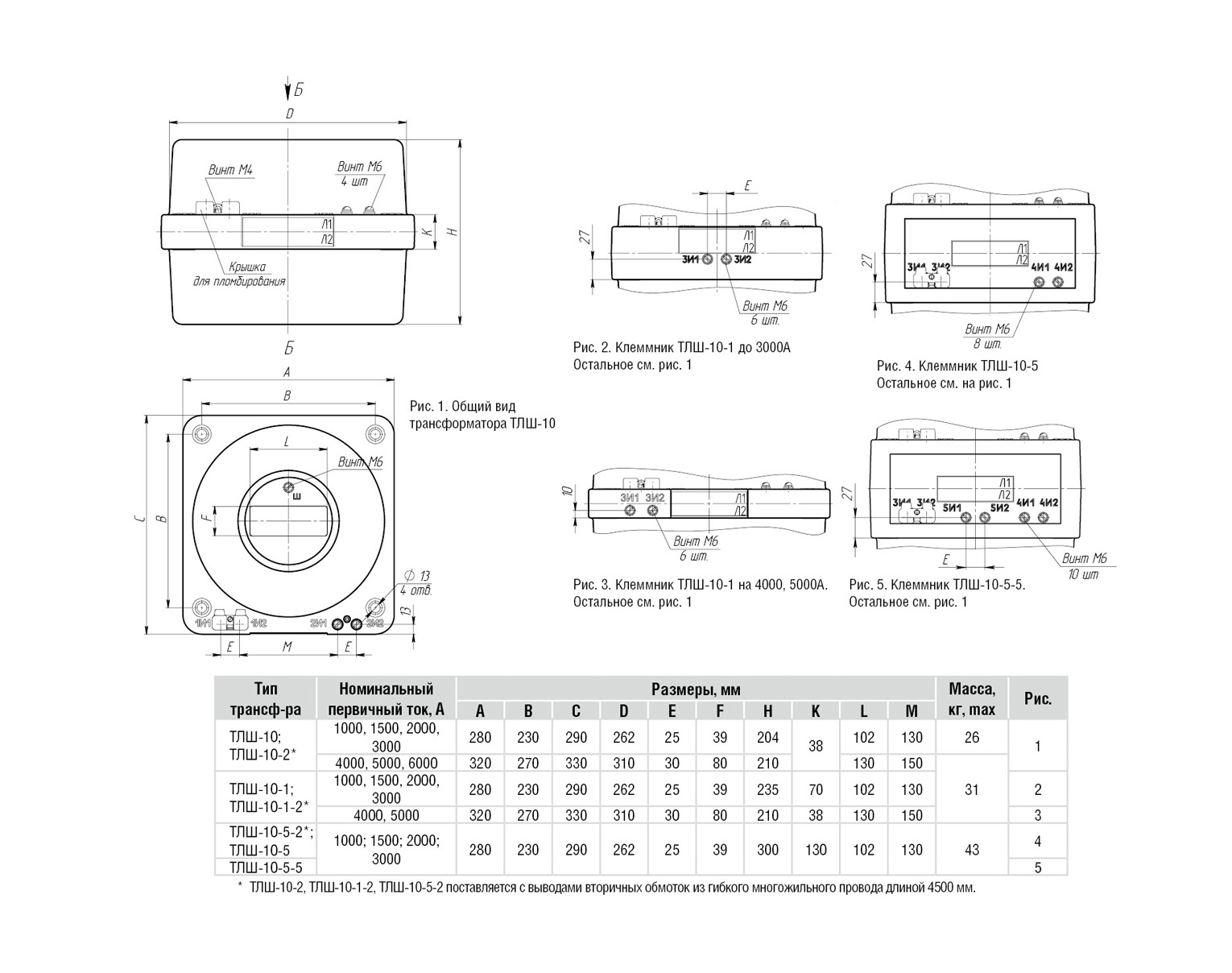

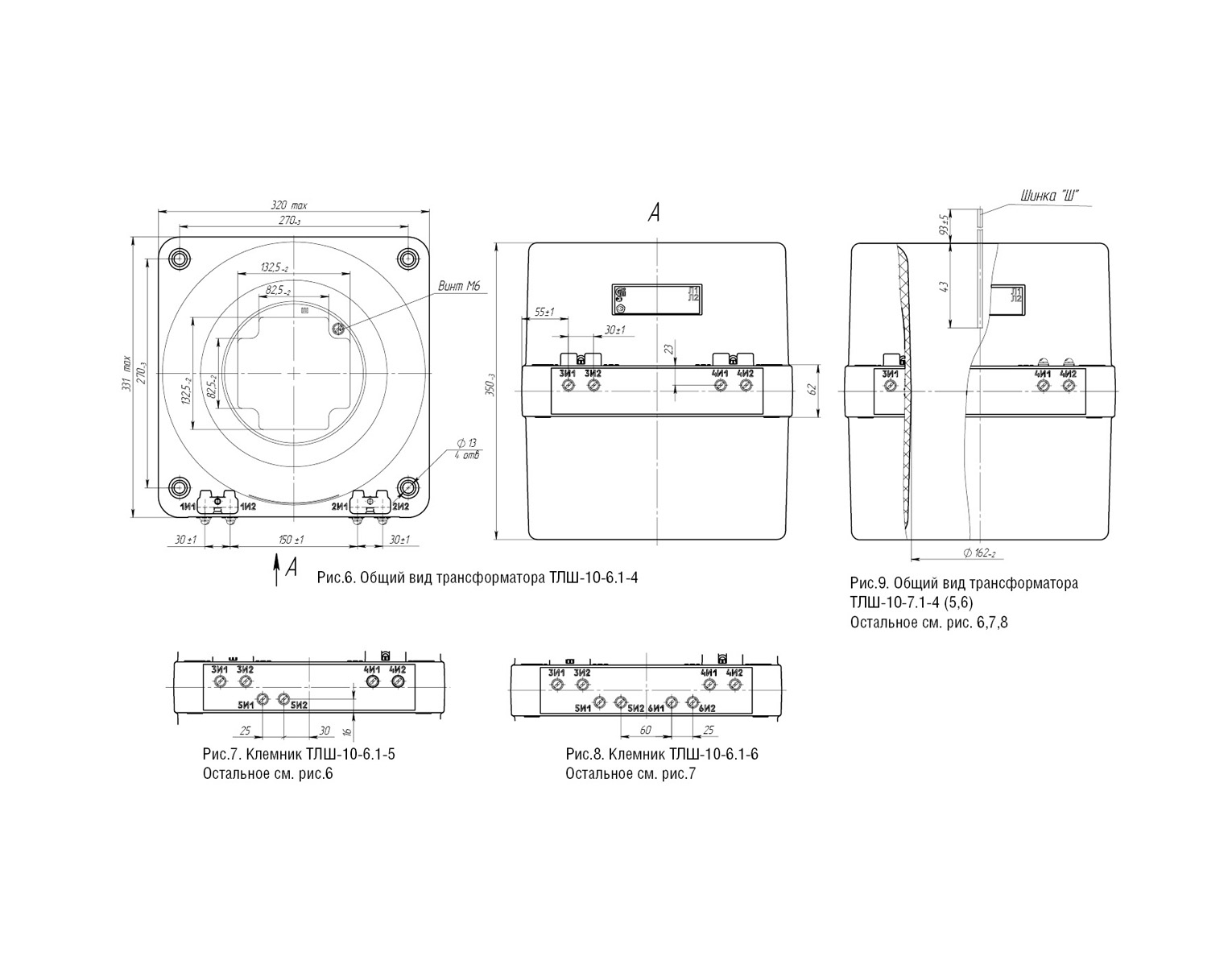

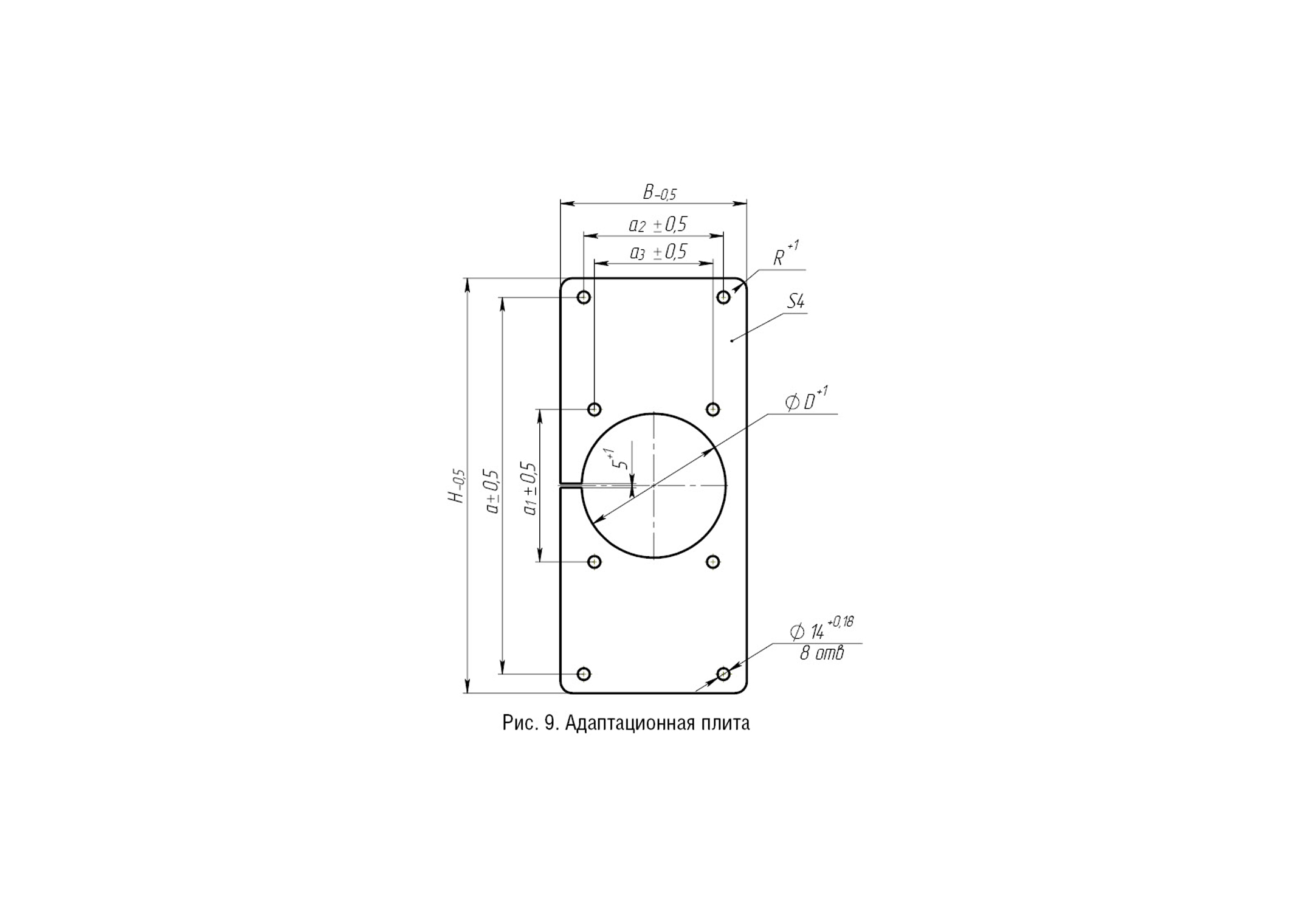

Чертеж

Наименование параметра	Значения
	Номинальный первичный ток, А
	1000	1500	2000	3000	4000		5000		6000
Номинальное напряжение, кВ	10 или 11
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50 или 60
Номинальный вторичный ток, А	1;5
Число вторичных обмоток, шт.	2, 3, 4 или 5**				2	3	2	3	2
Номинальный класс точности вторичной обмотки: для измерений	0,2; 0,2S; 0,5; 0,5S
для защиты	5Р; 10Р
Номинальная нагрузка вторичной обмотки при cos j=0,8, В·А,	20
для измерений: в классе 0,2; 0,2S; 0,5; 0,5S
для защиты: в классе 5Р	30				20
в классе 10Р	30
Номинальная предельная кратность обмоток для защиты, не менее:
в классе 5Р	-				10	-	10	-
в классе 10Р	8	11	11	15	18	11	18	8	12
Трехсекундный ток термической стойкости, кА	31,5				140		175
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более в классе точности 0,5	11	14	16	19***	14	10	14
в классе точности 0,2; 0,5S	4	5	16
в классе точности 0,2S	4	5	6
Испытательное напряжение, кВ: - - одноминутное промышленной частоты	42
- грозового импульса полного	75
Возможно изготовление пятиобмоточного, параметры согласовываются при заказе. * Для исполнения ТЛШ-10-5 номинальный коэффициент безопасности не более 6
