Трансформатор тока

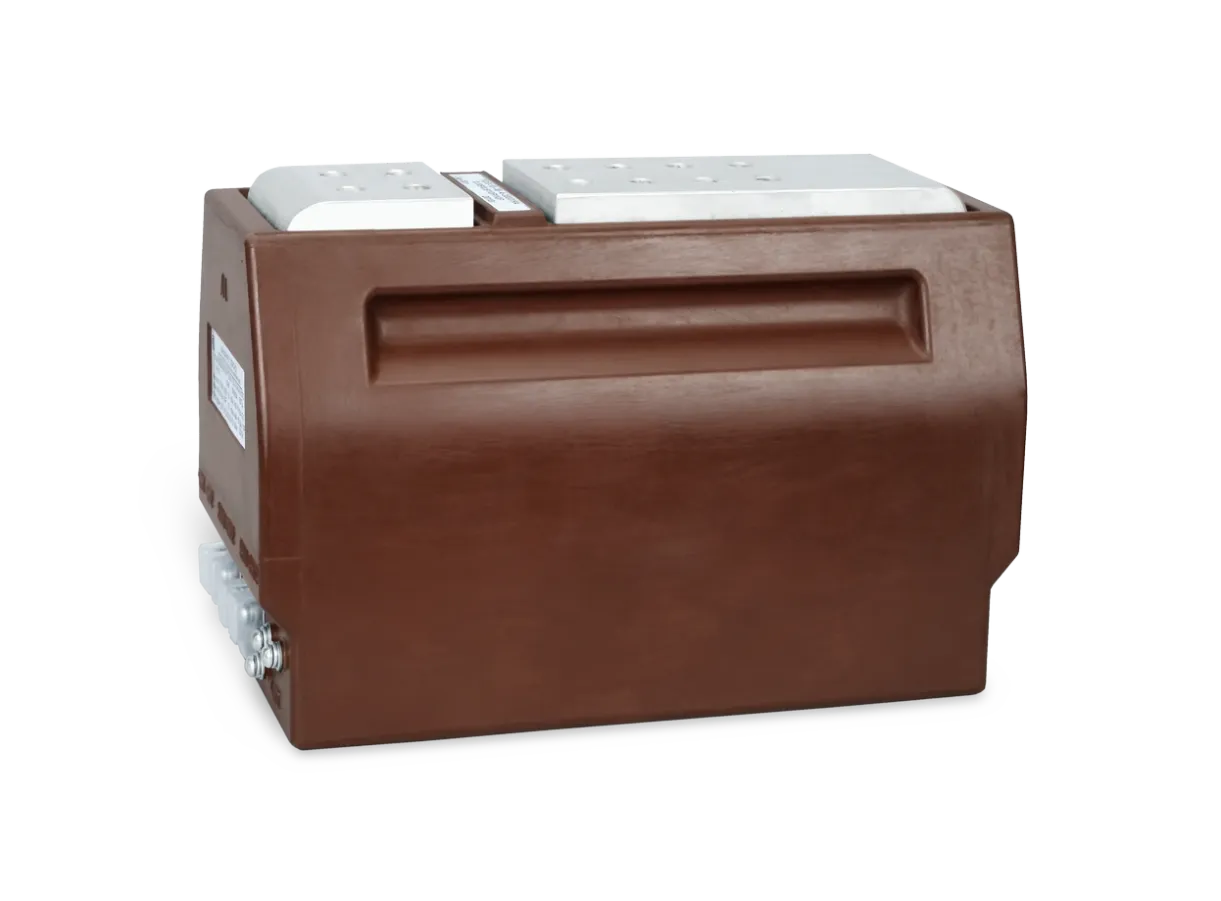

Трансформаторы тока ТОЛ-10-М — это опорные измерительные трансформаторы с литой эпоксидной изоляцией, предназначенные для установки в комплектные распределительные устройства (КРУ), камеры одностороннего обслуживания (КСО) и другие закрытые распределительные устройства внутренней и наружной установки. Изделие применяется в электрических сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ и служит для передачи сигнала измерительной информации приборам учета, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.
Трансформаторы выпускаются в климатическом исполнении УХЛ и Т категории размещения 2.1 по ГОСТ 15150-69 и допускают эксплуатацию в широком диапазоне температур при установке внутри КРУ.
Трансформатор ТОЛ-10-М работает по принципу электромагнитной индукции, преобразуя высокий первичный ток в пропорциональный безопасный вторичный ток 1 А или 5 А. Это позволяет:
Трансформаторы могут поставляться в различных конфигурациях:

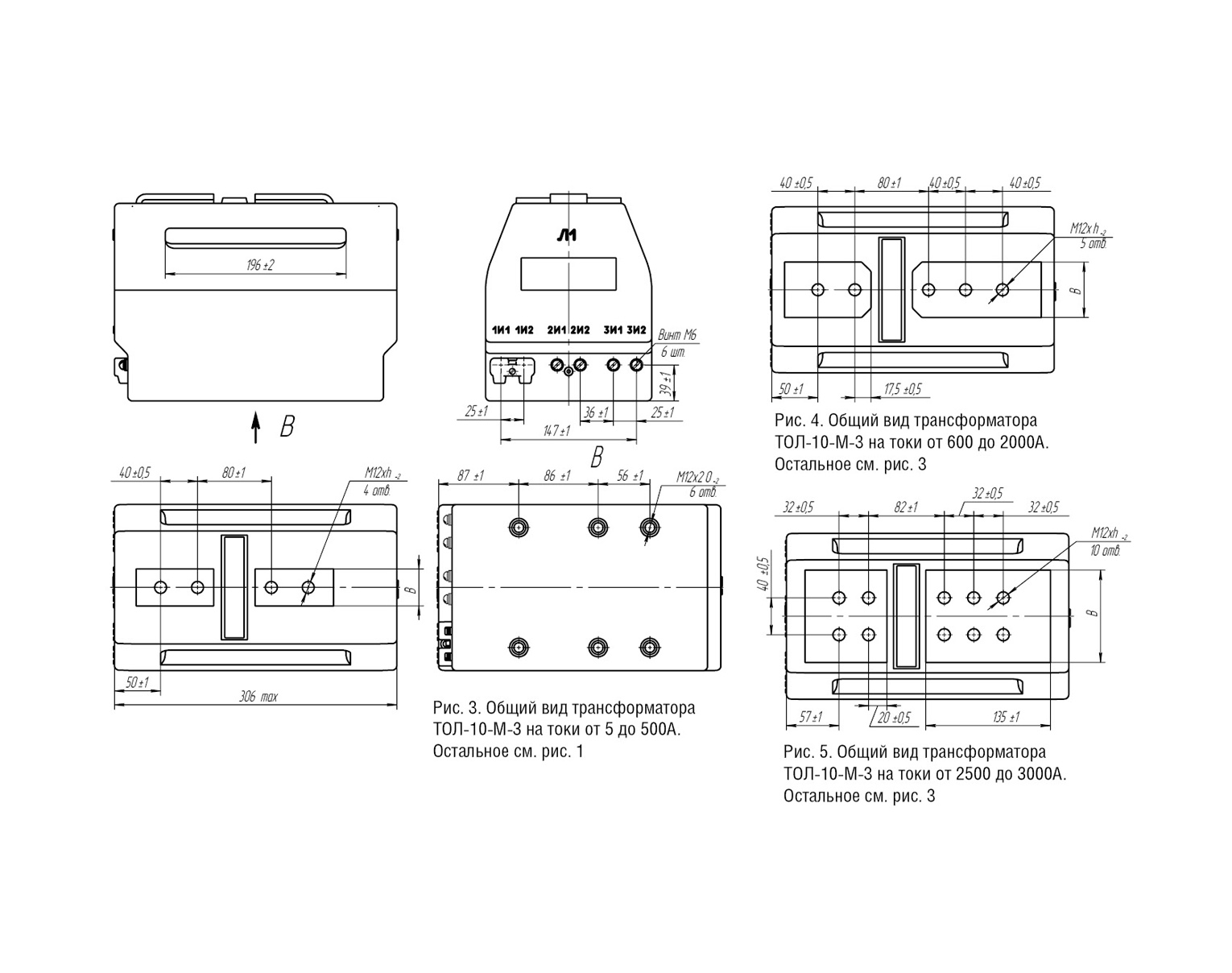

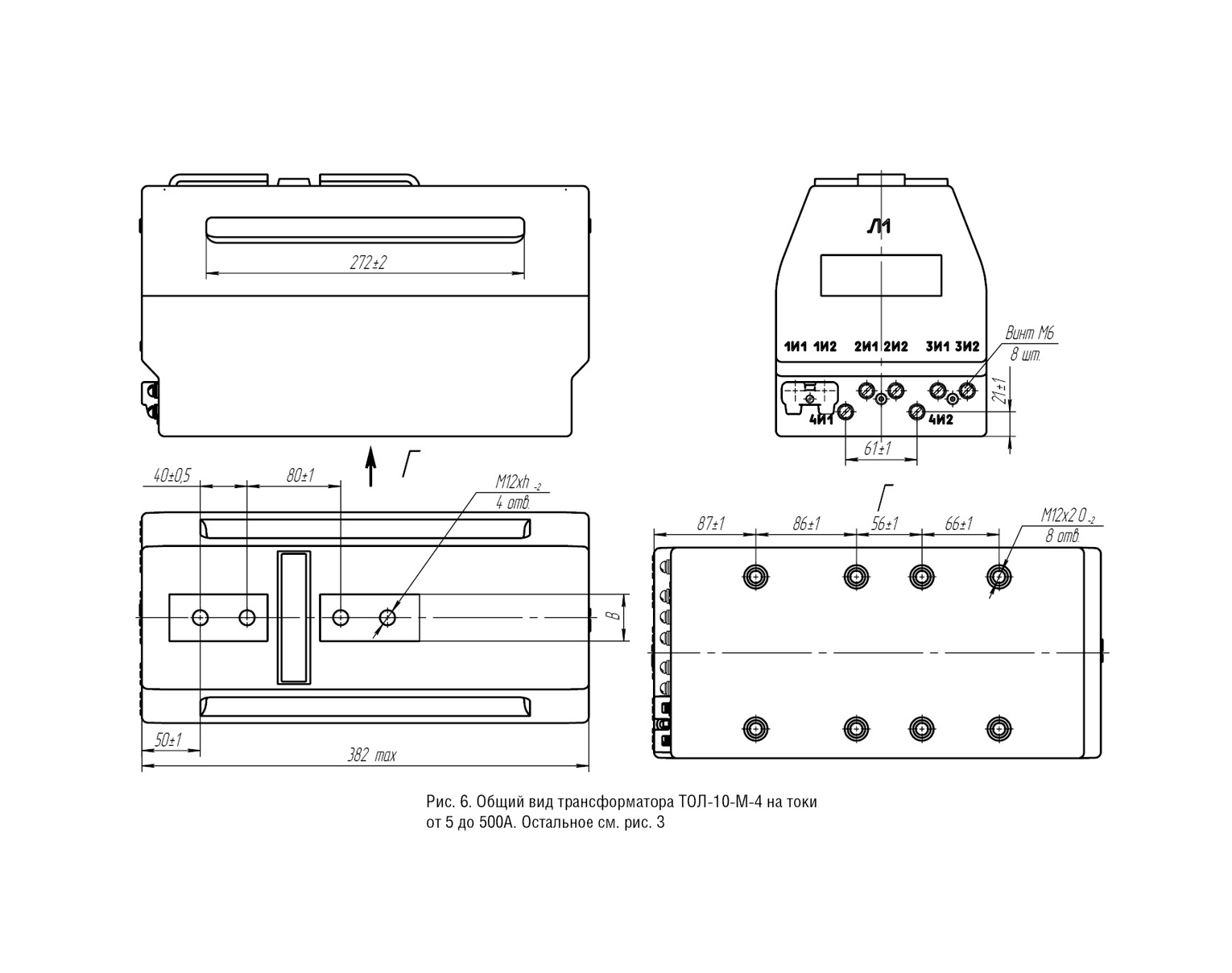

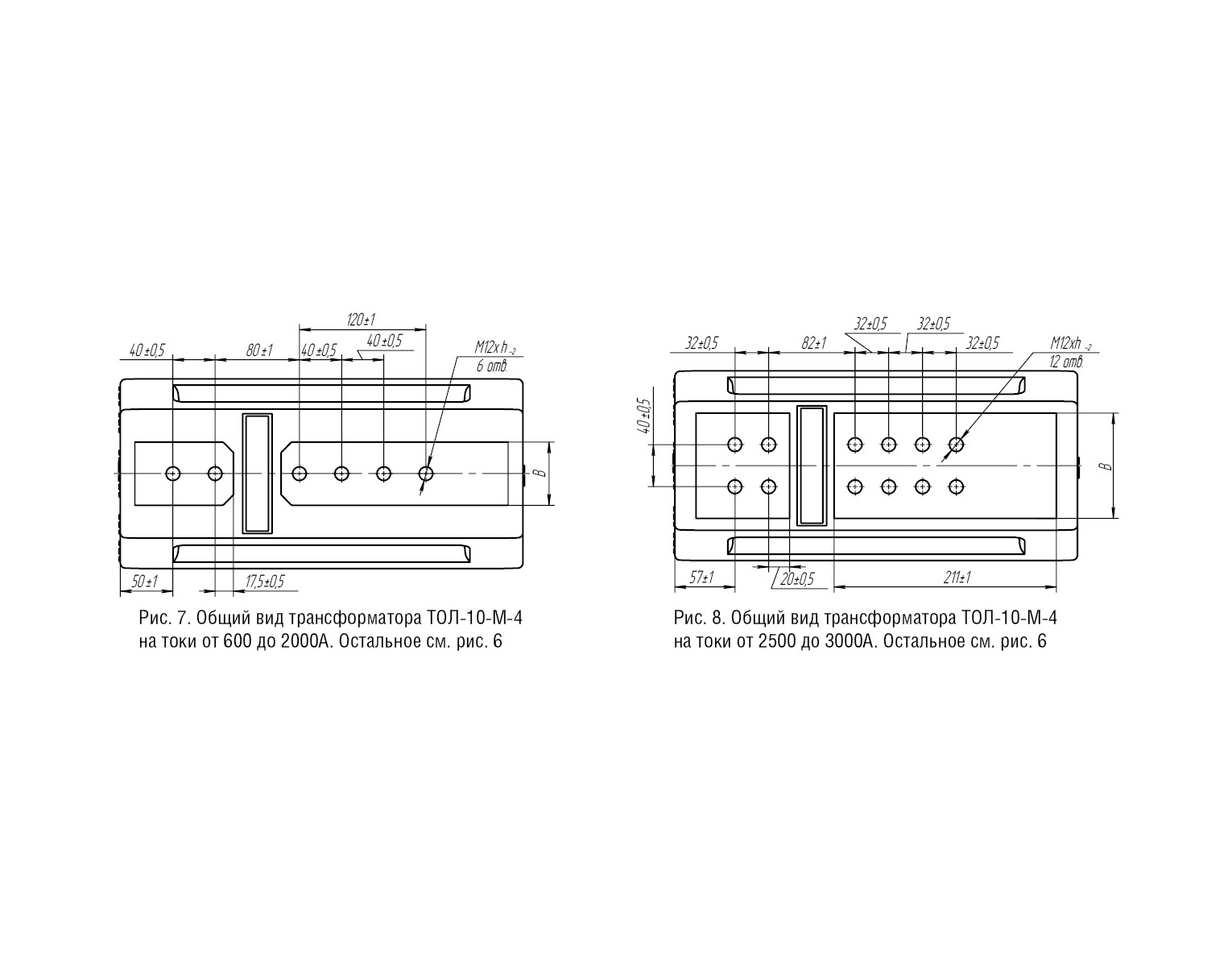

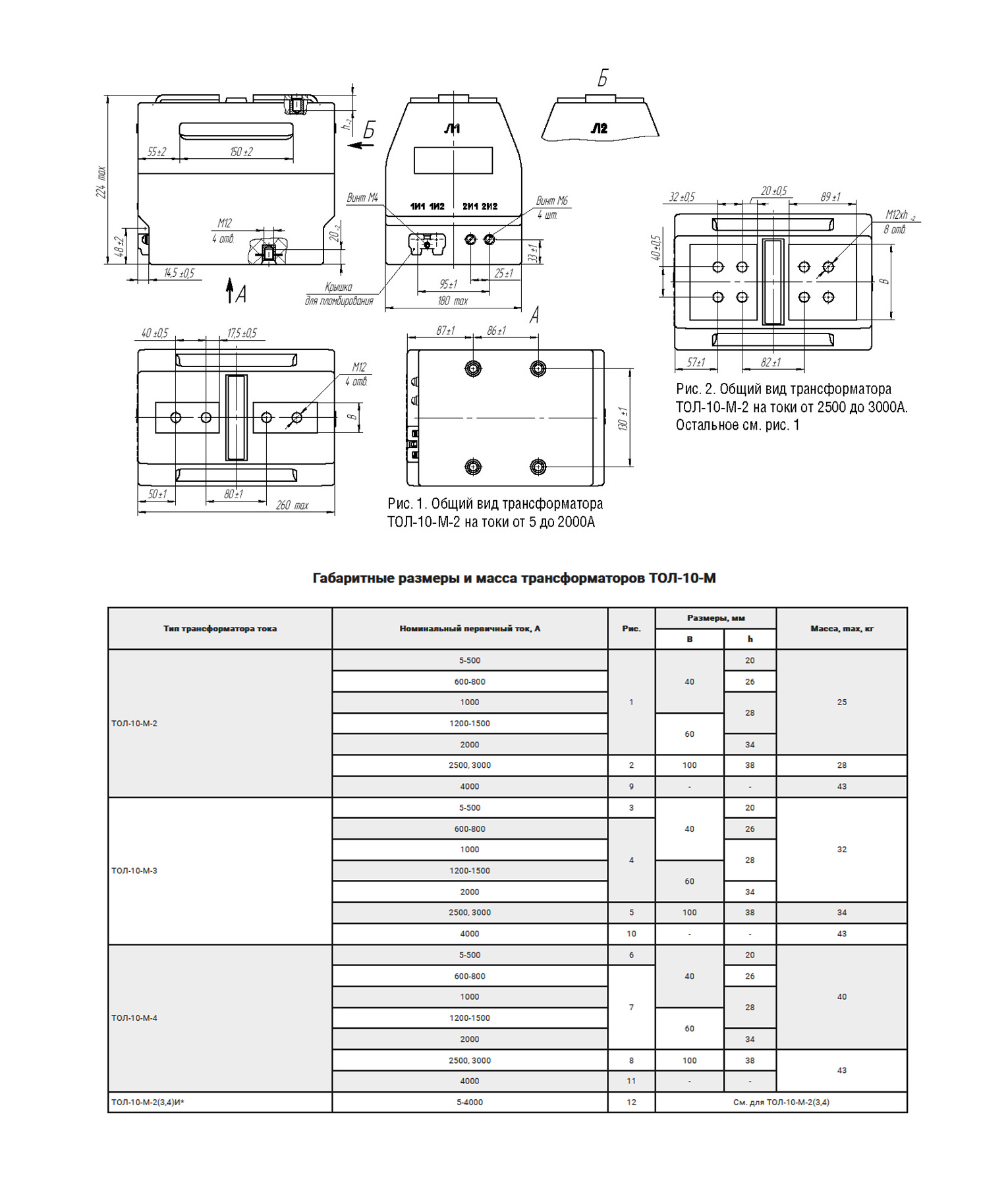

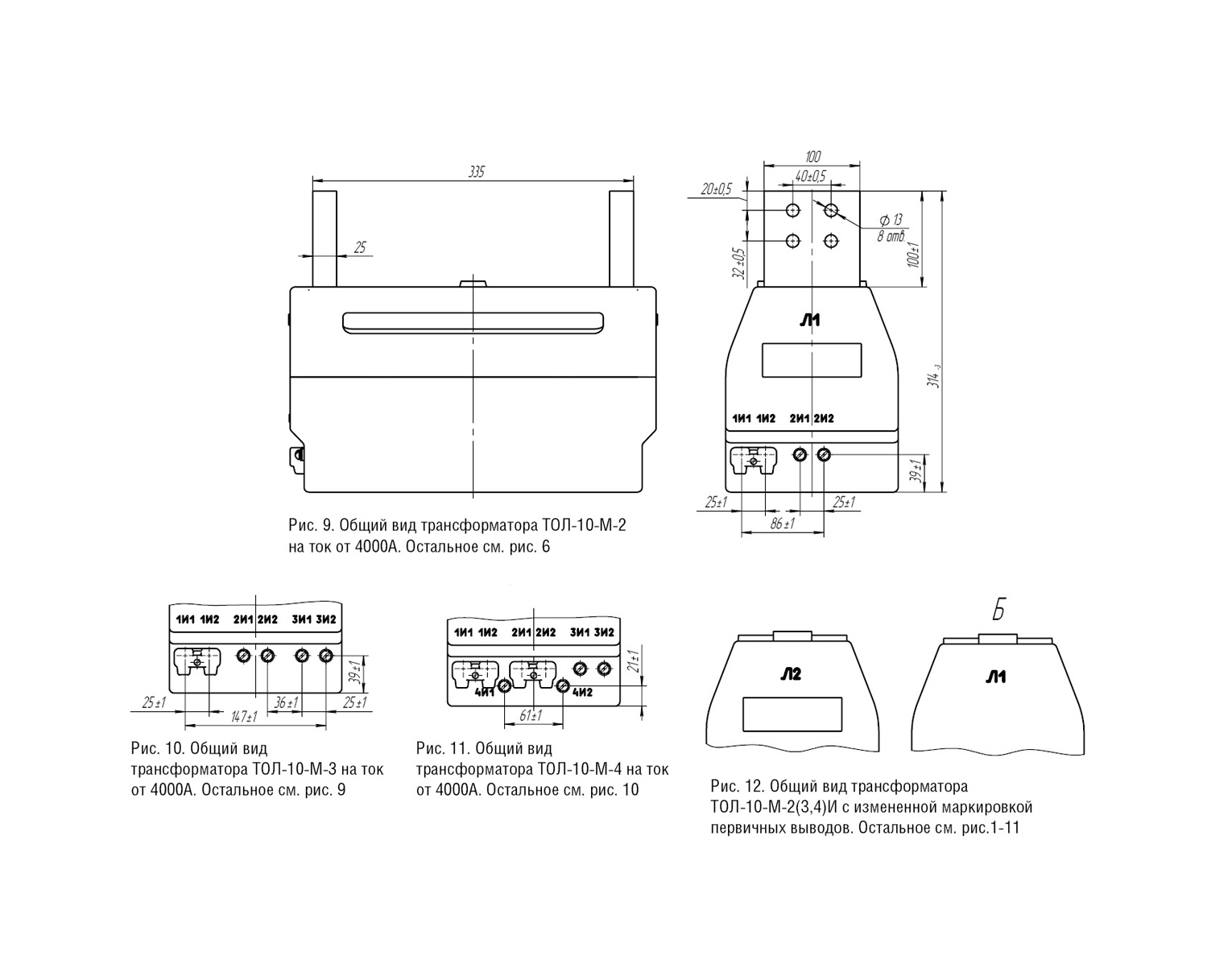

| Наименование параметра | Значение для конструктивного исполнения | |||
| Наименование параметра | ТОЛ-10-М-2 | ТОЛ-10-М-3 | ТОЛ-10-М-4 | |
| Номинальное напряжение, кВ | 10 или 11* | |||
| Наибольшее рабочее напряжение, кВ | 12 | |||
| Номинальная частота переменного тока, Гц | 50 или 60 * | |||
| Номинальный вторичный ток, А | 1 или 5 | |||
| Номинальный первичный ток, А | 5, 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 450, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000, 2500, 3000, 4000 | |||
| Количество вторичных обмоток | 2 | 3 | 4 | |
| Класс точности: | 0,2S; 0,2; 0,5S; 0,5 | |||
| вторичной обмотки для измерений | 0,2S; 0,2; 0,5S; 0,5 | |||
| вторичной обмотки для защиты | 5Р; 10Р; 5PR; 10PR | |||
| Номинальная вторичная нагрузка, В·А:вторичной обмотки для измерений | ||||
| при cos φ = 1 | 1; 2; 2,5 | |||
| при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30 ** (10) | |||
| вторичной обмотки для защиты при cos φ = 0,8 | 3; 5; 10; 15; 20; 25; 30 ** (15) | |||
| Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В·А), не менее, при номинальном первичном токе, А: | 5-2000 | 20 | ||
| Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В·А), не менее, при номинальном первичном токе, А: | 2500-3000 | 10 | ||
| Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В·А), не менее, при номинальном первичном токе, А: | 4000 | 10 | 8 | |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности (при номинальной вторичной нагрузке 10 В·А) , не более, при номинальном первичном токе, А: | ||||
| 0,5 | 5-3000 | 13 | ||
| 0,5 | 4000 | 10 | ||
| 0,2 | 5-2000; 4000 | 10 | ||
| 0,2 | 2500; 3000 | 13 | ||
| 0,5S; 0,2S | 5-4000 | 10 | ||
| Испытательное напряжение, кВ: | ||||
| Одноминутное промышленной частоты | 42 | |||
| Грозового импульса | 75 | |||
| Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: | ||||
| 5 | 0,4 | |||
| 10 | 0,78 | |||
| 15 | 1,2 | |||
| 20, 25 | 1,56 | |||
| 30 | 2,5 | |||
| 40 | 3 | |||
| 50 | 5 | |||
| 75 | 5,85 | |||
| 80 | 6,23 | |||
| 100 | 10 | |||
| 150 | 12,5 | |||
| 200, 250 | 20 | |||
| 300 - 500 | 31,5 | |||
| 600 - 2000 | 40 | |||
| 2500-4000 | 61 | |||
| Ток электродинамической стойкости, кА, при номинальном первичном токе, А: | ||||
| 5 | 1 | |||
| 10 | 1,97 | |||
| 15 | 3 | |||
| 20, 25 | 3,93 | |||
| 30 | 6,25 | |||
| 40 | 7,56 | |||
| 50 | 12,8 | |||
| 75 | 14,7 | |||
| 80 | 15,7 | |||
| 100 | 25,5 | |||
| 150 | 31,8 | |||
| 200, 250 | 51 | |||
| 300 - 500 | 81 | |||
| 600 - 2000 | 102 | |||
| 2500-4000 | 152,5 | |||
