ТОЛ-10

Трансформатор тока

5 - 2000 А до 3 обмоток вес 25 кг габарит 260х180х224

Высокая точность измерений
Долгий срок службы
Соответствие ГОСТ
Аттестованы в ПАО "Россети"

Запросить КП Опросный лист

10+ лет опыта

200+ реализованных проектов

Поставки по всей России

Официальная гарантия

Сертификация ГОСТ и ТР ТС

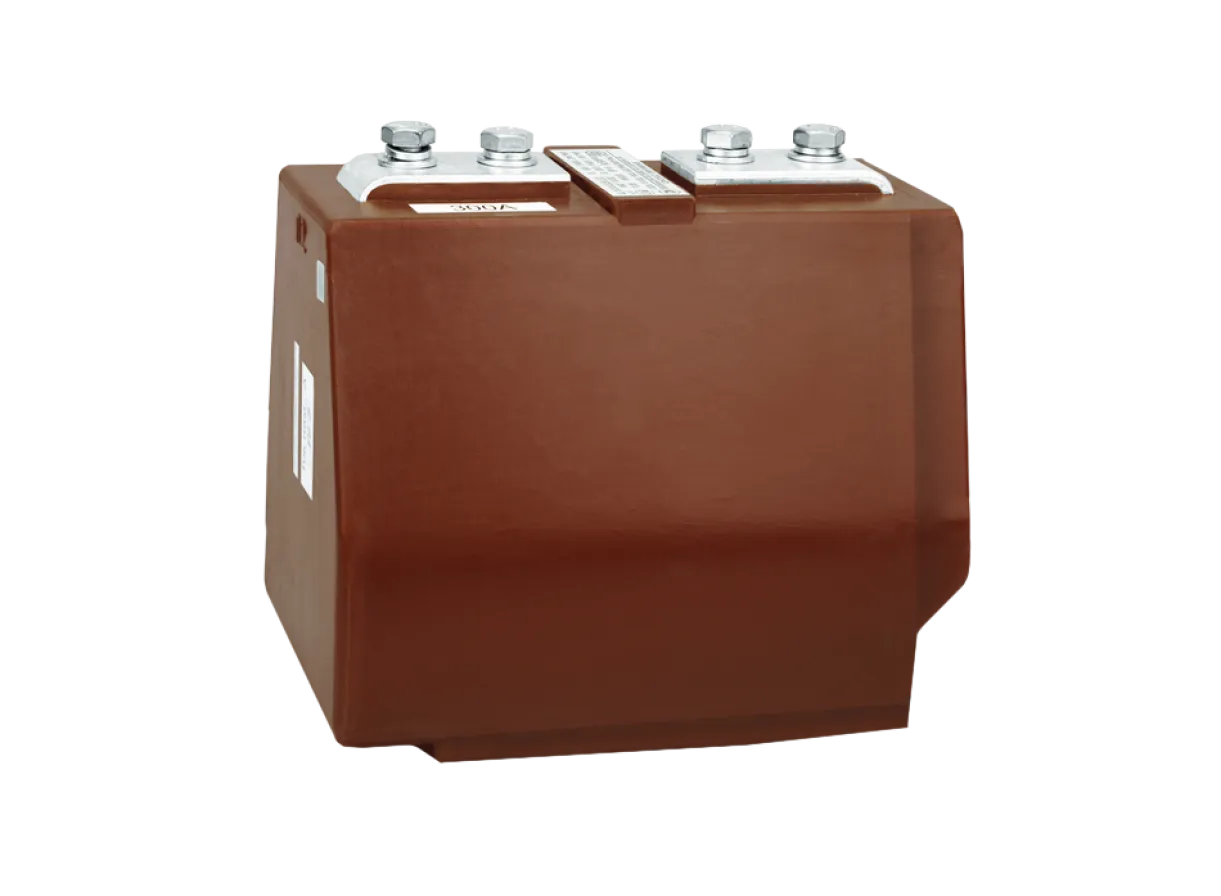

Трансформатор тока ТОЛ-10

Трансформатор тока ТОЛ-10 — это опорный измерительный трансформатор, предназначенный для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО). Изделие применяется для передачи сигнала измерительной информации в цепи учета электроэнергии, релейной защиты, автоматики и управления, а также для надежной изоляции вторичных цепей от высокого напряжения.

Трансформаторы рассчитаны на эксплуатацию в электрических сетях переменного тока частотой 50/60 Гц с классом напряжения до 10 кВ.

Основные характеристики

номинальное напряжение: 10–11 кВ

наибольшее рабочее напряжение: 12 кВ

номинальный первичный ток: 10 – 2000 А

номинальный вторичный ток: 1 А или 5 А

количество вторичных обмоток: 2 или 3

классы точности (измерение): 0,2S; 0,2; 0,5S; 0,5; 1

классы точности (защита): 5P; 10P; 5PR; 10PR

номинальная вторичная нагрузка: до 30 В·А

предельная кратность защиты: не менее 10

климатическое исполнение: УХЛ, Т (категория размещения 2)

срок службы: не менее 30 лет

межповерочный интервал: 16 лет

Назначение и принцип работы

Трансформатор ТОЛ-10 работает на принципе электромагнитной индукции, преобразуя первичный ток в пропорциональный вторичный ток безопасного уровня. Это обеспечивает:

точный коммерческий и технический учет электроэнергии
надежную работу систем релейной защиты
безопасное подключение измерительных приборов и автоматики

Конструктивные особенности

Трансформатор выполнен в опорном исполнении, что обеспечивает удобство монтажа и высокую механическую устойчивость при эксплуатации.

Особенности конструкции:

возможность установки 2 или 3 вторичных обмоток
компактные размеры и удобная интеграция в КРУ и КСО
высокая стойкость к токам короткого замыкания
надежная изоляция вторичных цепей от высокого напряжения
возможность работы в условиях повышенной влажности и вибраций

Рабочее положение трансформатора — любое.

Эксплуатационные преимущества

высокая точность измерений (до класса 0,2S)
надежная работа в цепях защиты (классы 5P, 10P)
устойчивость к термическим и динамическим воздействиям токов КЗ
длительный срок службы и увеличенный межповерочный интервал
возможность применения в системах коммерческого учета

Условия эксплуатации

климатическое исполнение: УХЛ, Т
категория размещения: 2 (по ГОСТ 15150)
установка: внутренние и наружные распределительные устройства

Монтаж и подключение

установка в КРУ, КРУН и КСО
монтаж на изоляторах или опорной панели
подключение первичных цепей через токоведущие шины
подключение вторичных цепей к измерительным приборам и защите
возможность применения в узлах коммерческого учета

Область применения

распределительные устройства 6–10 кВ
трансформаторные подстанции
промышленные и энергетические объекты
системы коммерческого учета (счетчики «Меркурий», «Энергомера», «Нева»)
цепи релейной защиты и автоматики

Технические характеристики

Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальный первичный ток, А	от 10 до 2000
Номинальный вторичный ток, А	1; 5
Номинальная частота, Гц	50; 60
Количество вторичных обмоток	до 3
Номинальный ток термической стойкости, Ith:	до 40
Номинальный ток динамической, Idyn:	до 102
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746	0,2S; 0,2; 0,5S; 0,5 или 1
Классы точности вторичных обмоток для защиты по ГОСТ 7746	5Р; 10Р
Классы точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2	5PR; 10PR; PX; PXR
Номинальная вторичная нагрузка при cos φ= 0,8, В∙А**	до 30
Номинальная предельная кратность вторичных обмоток для защиты Кном	10
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета KБном	от 10 до 17
Масса, кг, не более	25

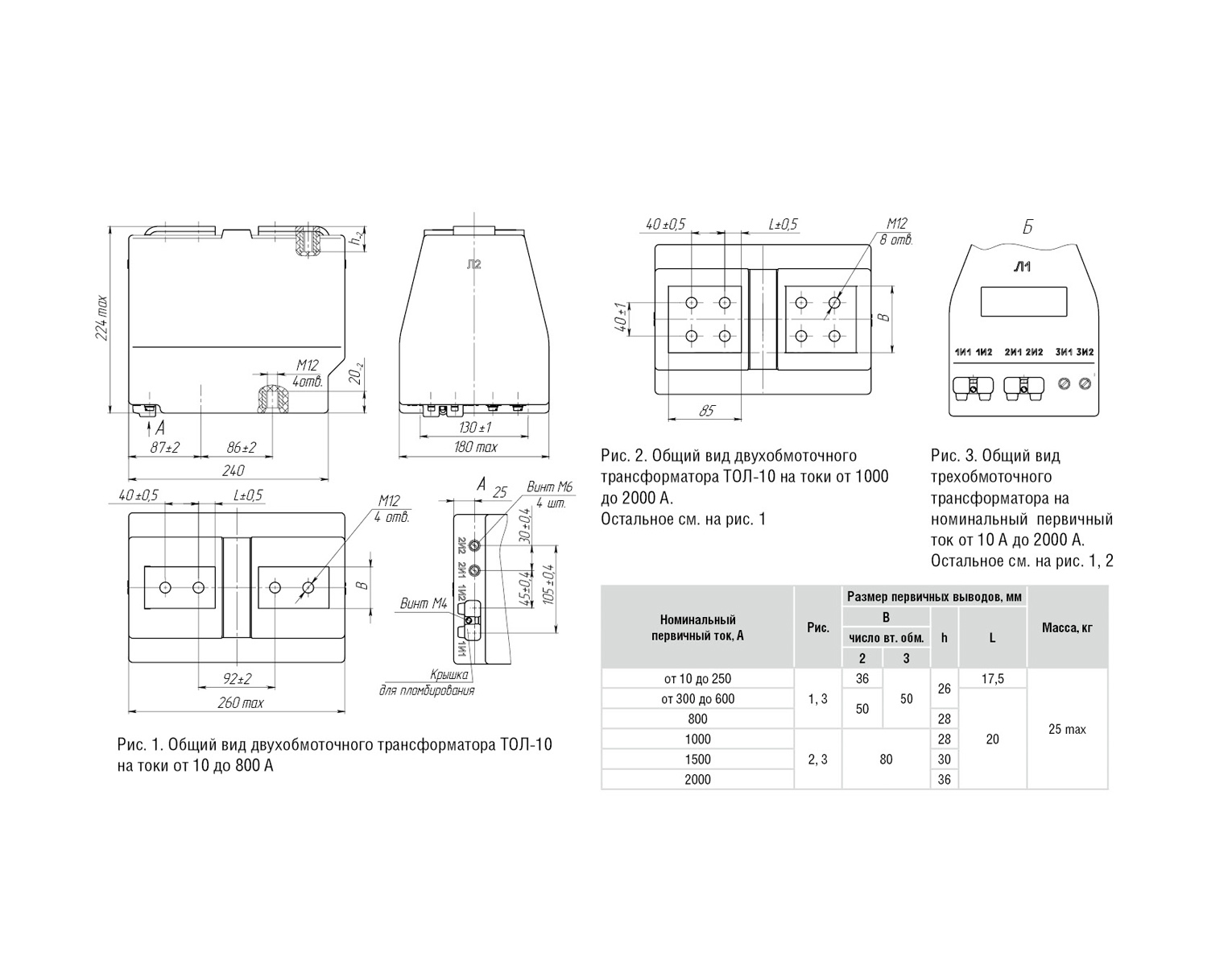

Габаритные размеры, (ДхШхВ)	260х180х224
Средняя наработка до отказа, ч	4000000
Средний срок службы, лет	30
